IP-АТС Grandstream UCM6302A

The GXW4216 is a high-performance, high-density analog VoIP gateway. This new generation gateway fully complies with the SIP protocol standards and interacts widely with various VoIP systems, PBX analog stations and phones from various manufacturers. It is equipped with 16 FXS ports of an analog telephone line and has such characteristics as excellent voice quality, extensive telephony functions, easy configuration, flexible number plans, advanced data security protection and exceptional performance when processing a large volume of voice calls. Gateway GXW4216/4224/4232/4248 it provides small and medium-sized businesses with a cost-effective system that combines analog and IP telephony and allows them to take advantage of VoIP communications, while preserving the funds invested in already purchased analog phones, faxes and PBX stations.

H.263
H.264
H.265 video codec
H263+

Support
for FTP
HTTP
HTTPS
NFS
NTP
SRTP
SSH
SSL
TCP/IP protocols
TCP/IP v4
TCP/IP v6
TLS

Input voltage (min)
100 V

Input voltage (max)
240 V

Audio codecs
ADPCM
G.711
G.711A/U-law
G.722
G.723.1
G.726
G.729
G.729A

Color
grey

DISA/OGM channels
yes

Voice mail
yes

Number of simultaneous calls
150

Number of users
1000

DTMF mode
In-band audio, RFC2833, and SIP INFO

Using memory cards
yes

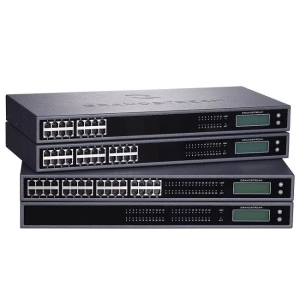

VoIP шлюз Grandstream GXW4216

Grandstream GXW4216 — это профессиональный VoIP-шлюз с 16 FXS-портами, предназначенный для подключения аналоговых телефонов, факсов и других аналоговых устройств к IP-телефонным сетям на базе SIP. Устройство позволяет сохранить существующую аналоговую инфраструктуру и интегрировать её в современную VoIP-среду.

Интерфейсы

• 16 × FXS портов для подключения аналоговых телефонов и факсов
• 1 × Gigabit Ethernet порт 10/100/1000 Мбит/с
• Графический ЖК-дисплей с подсветкой для отображения статуса
• Светодиодные индикаторы состояния портов и сети

Телефония и кодеки

• Поддержка SIP (RFC 3261) и совместимость с большинством IP-АТС и SIP-платформ
• Поддерживаемые кодеки: G.711 (A-law / μ-law), G.723.1, G.726, G.729A/B, iLBC, G.722, Opus
• Поддержка факсимильной связи T.38 и передачи факсов по G.711
• Эхоподавление по стандарту G.168 и адаптивный jitter-buffer

Функции вызовов

• Независимые SIP-аккаунты для каждого порта
• Определение номера, удержание и переадресация вызовов
• Конференц-связь, парковка и ожидание вызова
• Гибкие планы набора и функции DND

Управление и безопасность

• Веб-интерфейс для настройки и администрирования
• Автоматическое провижининг через TR-069, TFTP, HTTP и HTTPS
• Поддержка защищённых протоколов SRTP, TLS и HTTPS
• Защита от перенапряжений в соответствии с телеком-стандартами

Эксплуатационные характеристики

• Форм-фактор: настольный или монтаж в стойку 19" (1U)
• Питание: внешний адаптер 100–240 В AC
• Предназначен для непрерывной работы в корпоративных сетях

Область применения

• Интеграция аналоговых телефонов и факсов в VoIP-сети
• Гибридные IP/аналоговые телефонные системы
• Офисы, филиалы и корпоративные коммуникационные сети

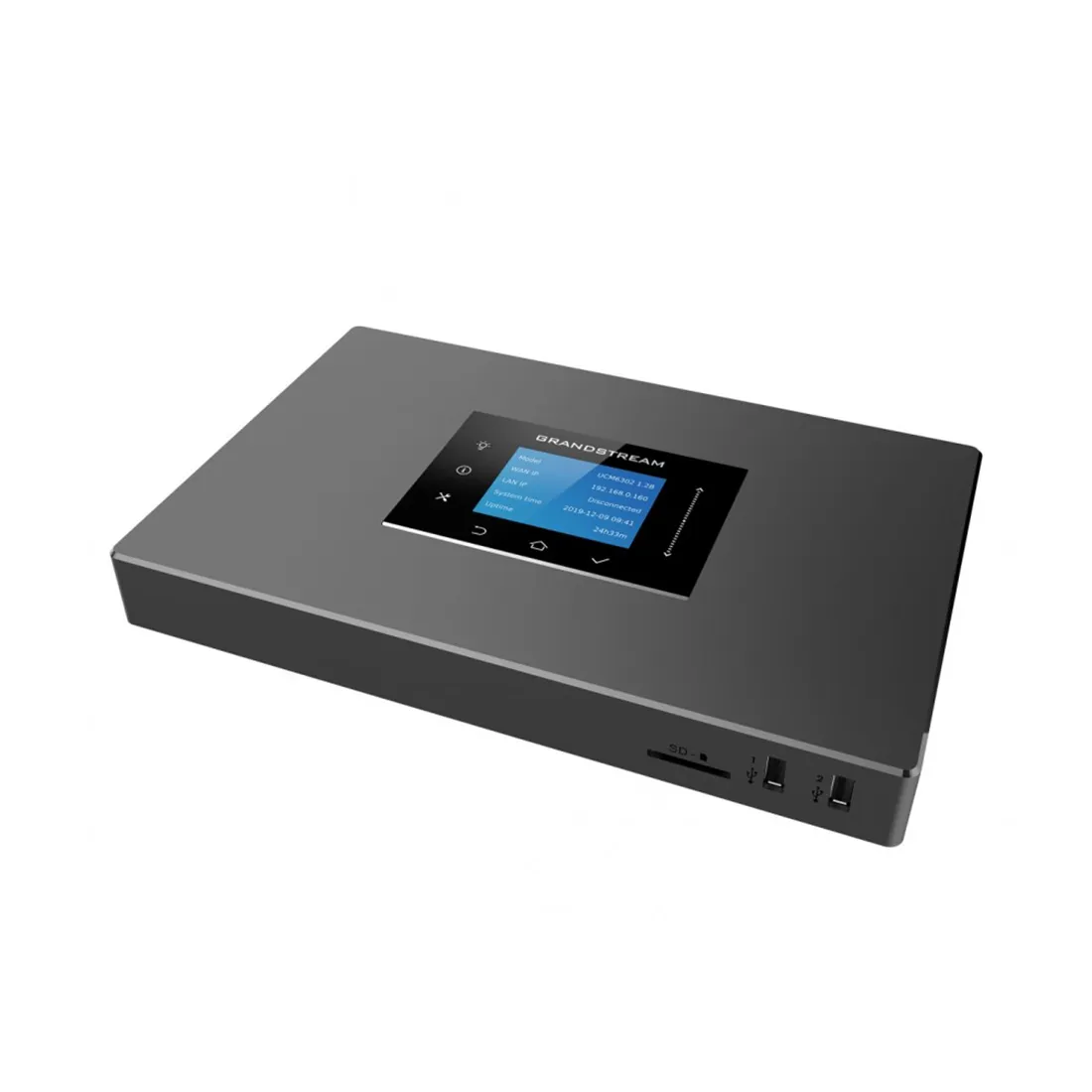

Grandstream UCM6302 — IP‑АТС для унифицированных коммуникаций

Grandstream UCM6302 — это мощная VoIP‑АТС (IP‑PBX) для построения корпоративной системы телефонии и коммуникаций, которая объединяет голосовые вызовы, видеозвонки, конференции, обмен сообщениями и интеграцию с мобильными и SIP‑устройствами. Устройство подходит для малого и среднего бизнеса, обеспечивая гибкую настройку, масштабируемость и безопасную связь без дополнительных лицензий на пользователей.

Основные характеристики

• Поддержка до 1000 внутренних пользователей SIP‑абонентов.
• До 150 одновременных голосовых вызовов.

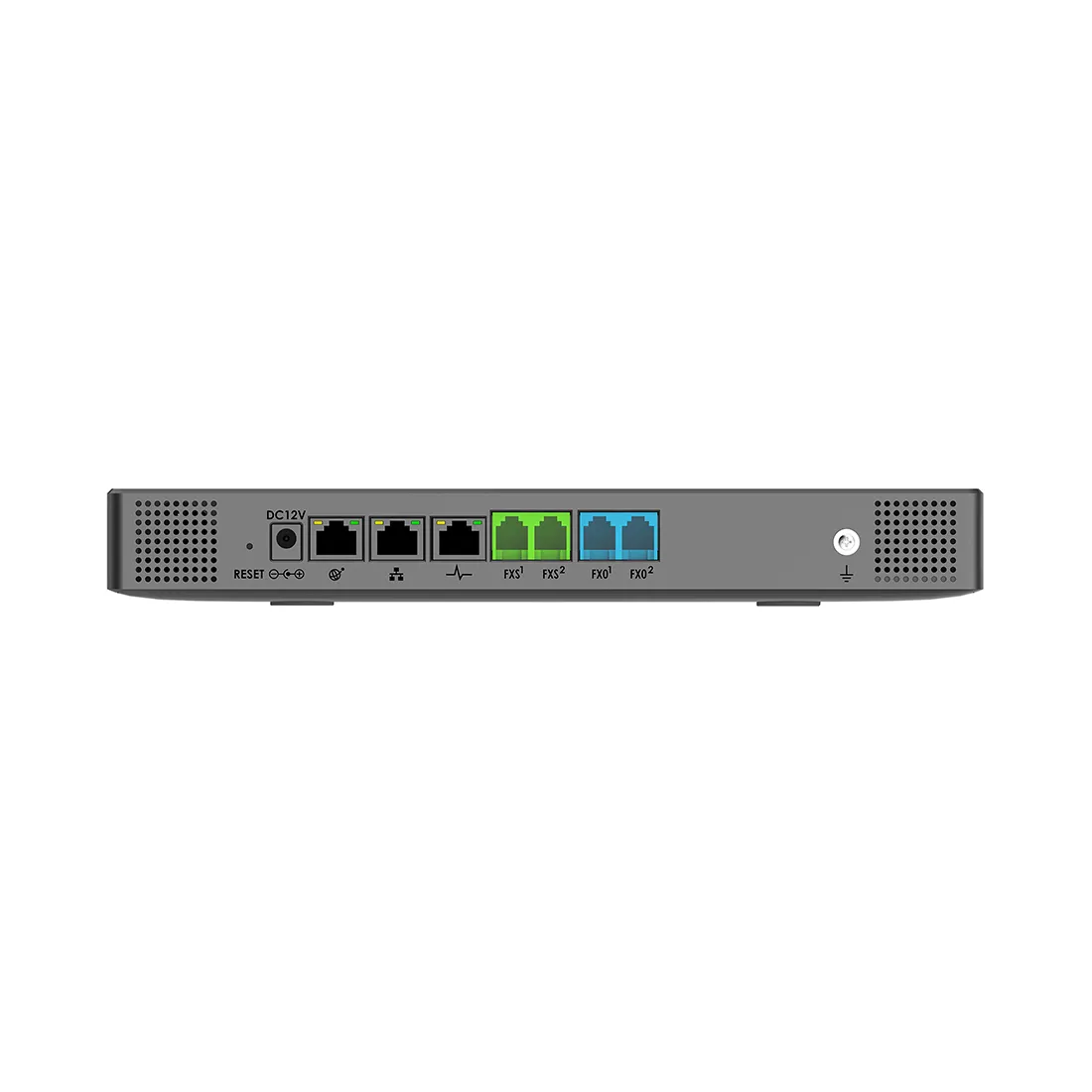

• 2 порта FXS для подключения аналоговых телефонов.
• 2 порта FXO для подключения PSTN‑линий.
• 3 адаптивных гигабитных сетевых порта RJ45 с поддержкой PoE+.
• Порты USB 2.0 и USB 3.0, слот SD‑карты для хранения данных и записи вызовов.

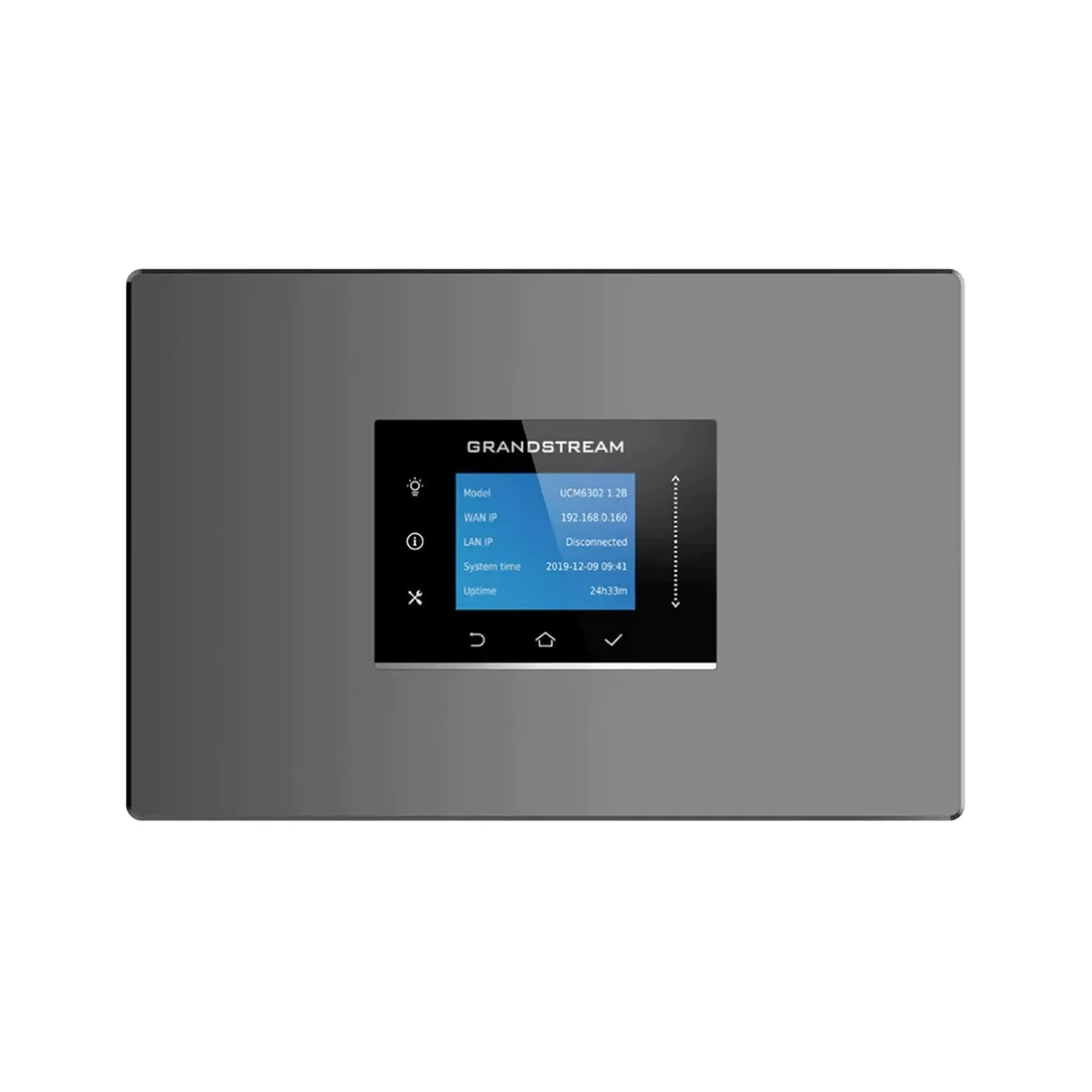

• Цветной LCD‑экран с сенсорным управлением.

Функции телефонии и связи

• Поддержка широкого набора голосовых кодеков, включая Opus, G.711, G.722, G.729 и другие для качественной речи.
• Встроенные функции маршрутизации вызовов: переадресация, удержание, ожидание, парковка, IVR и голосовая почта.
• Поддержка платформы конференций и встреч для аудио и видео.
• Совместимость с приложением Grandstream Wave для голосовых вызовов и обмена сообщениями с ПК, браузеров и мобильных устройств.
• ZeroConfig для автоматической регистрации устройств Grandstream.

Сеть, безопасность и управление

• Поддержка современных сетевых протоколов SIP, TCP/UDP, RTP/RTCP, DHCP, DNS и др.
• Защищённая передача трафика: TLS, SRTP и HTTPS.
• Совместимость с облачным управлением через платформу GDMS.
• Интегрированный NAT‑маршрутизатор и автоматический обход NAT для удалённых подключений.

Преимущества

• Масштабируемая IP‑АТС с высокой производительностью для бизнеса.
• Гибкая интеграция аналоговых и цифровых линий в единую систему.
• Поддержка аудио и видео конференций без дополнительных лицензий.
• Поддержка мобильных приложений и удалённых подключений для гибкого рабочего процесса.

Область применения

• Корпоративные офисы и филиалы.
• Call‑центры и службы поддержки с высокой нагрузкой.
• Организации, требующие комплексной системы унифицированной связи.
• Сети с мобильными сотрудниками и удалёнными пользователями.

Telephone connections
GXW4216/4224/4232: 16/24/32 x RJ11 FXS ports and 1/1/2 50-pin connectors
Telco GXW4248: 2 50–pin Telco Connectors

Network interfaces
1 x 10M/100M/1000Mbps RJ45 port with automatic identification

LED indicators
LAN Link, LAN Activity, connection for each phone port

LCD display
128x32 backlit graphic LCD display with multi
-language support

Speech transmission functions in batch mode
Windows-based operator-class line echo cancellation, dynamic
delay oscillation buffer, modem detection and automatic switching
to G.711

Speech signal compression
G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC

Fax by IP
Fax relay of the third group of the standard T.38 with support for data transfer rates
up to 14.4 Kbit/s and automatic switching to G.711 for fax transmission,
a functional unit for transmitting and receiving data by fax V.17, V.21, V.27ter, V.29
for fax relays of standard T.38

Phone functions
Displaying or blocking the caller's number, notification
of an incoming call, blind or accompanied call transfer,
forwarding, banning incoming calls, three-way conference call,
dialing the last incoming call, search call, LED indicator
of an incoming message (NEON LED) and intermittent signal, auto-dial

Quality of service
DiffServ, TOS, 802.1P/Q VLAN tagging

Network protocols
TCP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE,
STUN, LLDP (expected)

DTMF method
Configurable DTMF transmission methods, including In-audio, RFC2833, and/or SIP INFO

Signal transmission
SIP (RFC 3261) over UDP/TCP/TLS

SIP server profiles and accounts for each system
4 separate SIP server profiles for each system and separate accounts
SIP for each phone port

Registration
TFTP, HTTP, HTTPS, TR069

Safety
SRTP*, TLS/SIPS, HTTPS (AES-128 encryption for SRTP*, TLS and HTTPS)

Management
Syslog, HTTPS, Web browser, Telnet, Voice Reminders, TR-069

Universal power supply
GXW4232/4224/4216: Output: DC12V, 5 A; Input: 100~240V
AC, 50~60Hz; GXW4248: Output: DC24V, 6.25A; input:
100~240 vac, 50~60 Hz

Environmental characteristics
Operation: 0°C ~45°C; Storage: -20°C ~60°C; Humidity: 10％ ~ 90% (non
-condensing)

Electrical protection
Overvoltage and overvoltage protection (ITU-T Recommendation K.21, basic
level of verification)

Physical characteristics
Device size: 440 mm (L) x 255 mm (W) x 44 mm (H) (1U) (GXW4248)
440 mm (L) x 185 mm (W) x 44 mm (H) (1U) (GXW4216/4224/4232)
Device weight:
3.21 kg; package weight: 4.31 kg (GXW4248) 2.63 kg; 3.68 kg (GXW4232)
2.57 kg; 3.62 kg (GXW4224)
2.39 kg; 3.48 kg (GXW4216)

Installation
Installation on a table and in a rack using front brackets

Near and far communication
2 REN, up to 6000 feet for 24 AWG wire

Caller's number
Bellcore Type 1&2, ETSI, BT, NTT, and DTMF based CID

Disabling methods
Busy signal, change/instability of polarity, current in the circuit

Compliance with regulatory requirements
US Federal Communications Commission: Part 15 (CFR 47) Class B, Council of Europe:
EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1, RoHS, C-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24, AS/NZS 60950, ITU-T K.21 (basic
verification level); UL 60950 (power adapter)

The UCM6300 Audio series enables enterprises to create powerful and scalable solutions for unified
communications and collaboration. This series of IP PBX is a platform that combines all the main
types of communication for business, including voice communication, instant messaging (IM), voice conferencing, web meetings,
data transmission, analytics, mobility, access to premises, internal communication and much more. The UCM6300 Audio series
supports up to 1,500 users and includes a built-in instant messaging (IM) solution,
a voice/web conferencing platform and a free Wave application that provides communication and collaboration
of employees using desktop computers, mobile devices, IP phones and other subscriber devices. It has support for UCM RemoteConnect, a cloud service for remote users, offering a best-in
-class hybrid platform that combines the management of a local IP PBX with remote access and
the management capabilities of a cloud solution. Offering a high-quality solution for unified communications and
collaboration, containing a set of tools for mobility, security, instant messaging, voice
conferencing and collaboration, the UCM6300 Audio series provides a powerful professional platform for any
organization.

UCM6304A

Users: 1000
Simultaneous calls (G. 711): 150
Maximum number of SRTP
calls (G. 711): 120
7 conference halls and up to 120 participants

Analog FXS ports: 4
FXO ports: 4

VoIP‑шлюз Grandstream GXW4224 — многолинейное SIP‑решение

Grandstream GXW4224 — это высокопроизводительный **аналоговый VoIP‑шлюз с 24 FXS‑портами**, предназначенный для интеграции большого количества традиционных аналоговых телефонов, факсов или аналоговых линий в VoIP‑инфраструктуру с поддержкой SIP. Устройство подходит для офисов, корпоративных систем, call‑центров и других решений, где требуется высокая плотность аналоговых подключений и надёжная работа с IP‑АТС и SIP‑серверами.

Основные характеристики

• 24 аналоговых FXS‑порта с разъёмами RJ11 и 50‑контактным Telco‑коннектором для подключения телефонов/fax устройств
• 1 гигабитный сетевой порт Ethernet (10/100/1000 Mbps) с автоопределением скорости
• Графический ЖК‑дисплей с подсветкой (≈128×32) и поддержкой нескольких языков
• LED‑индикаторы состояния LAN, активности сети и каждого телефонного порта
• Поддержка до 2–4 SIP‑профилей на систему с независимыми SIP‑аккаунтами для каждого порта

Телефония и функциональность

• Совместимость с ведущими IP‑АТС, SIP‑серверами и VoIP‑платформами
• Поддержка стандартных функций: отображение/блокировка caller ID, ожидание, удержание, перевод (slip/attended), переадресация, «Не беспокоить», тристоронняя конференция
• Гибкие планы набора, авто‑набор и сообщения о пропущенных вызовах
• Поддержка широкого набора голосовых кодеков: G.711, G.723.1, G.726, G.729A/B, iLBC, Opus и др.

Fax, качество связи и безопасность

• Поддержка Fax‑over‑IP (T.38) с автоматическим переходом на G.711 для Fax Pass‑through
• Подавление эха по стандарту G.168, динамический jitter‑буфер и обнаружение модема
• Поддержка QoS (DiffServ, ToS, VLAN tagging) для приоритизации голосового трафика
• Безопасность: SRTP, TLS/SIPS, HTTPS, защищённая загрузка, уникальные сертификаты и случайные пароли по умолчанию, dual‑firmware для отказоустойчивости

Сеть, управление и развёртывание

• Поддержка протоколов TCP/UDP, RTP/RTCP, HTTP/HTTPS, DHCP, DNS, NTP, STUN, PPPoE и др.
• Автоматическое централизованное развёртывание и конфигурация через TR‑069, TFTP, HTTP/HTTPS и AES‑шифрованные XML‑файлы
• Управление через веб‑интерфейс, HTTPS, syslog, Telnet или Grandstream Device Management System (GDMS)

Физические параметры и эксплуатация

• Монтаж: настольный или 19″ стойка (1U), универсальный блок питания 12 VDC
• Рабочий диапазон температур: 0 °C – 45 °C; влажность: 10 % – 90 % без конденсации
• Размеры: приблизительно 440 × 185 × 44 мм; масса около 2.4 кг

Преимущества

• Высокая плотность аналоговых подключений — до 24 линий в одном устройстве
• Гибкая интеграция аналоговых телефонов и факсов в VoIP‑окружение
• Расширенные сервисные функции, гибкие планы набора и поддержка SIP
• Надёжная безопасность, централизованное управление и автоматическое развёртывание
• Совместимость с широким спектром IP‑АТС и SIP‑платформ

Область применения

• Корпоративные офисы, call‑центры и многолинейные телефонные системы
• Гибридные решения VoIP + аналоговая телефония в существующей инфраструктуре
• Сети малого и среднего бизнеса с высокой плотностью аналоговых портов
• Переход от традиционной PSTN к VoIP‑связи с сохранением аналоговых устройств

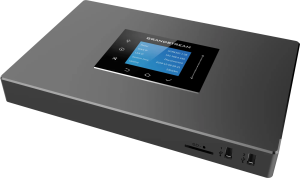

Grandstream UCM6304A — IP‑АТС для унифицированных коммуникаций

Grandstream UCM6304A — это корпоративная VoIP‑АТС (IP‑PBX) из серии UCM6300A, предназначенная для построения современной системы телефонии, обмена мгновенными сообщениями и аудио-/веб-конференций. АТС обеспечивает надежную связь и широкие коммуникационные возможности без необходимости покупки дополнительных лицензий, подходит для средних и крупных компаний с высокой нагрузкой.

Основные характеристики

• Поддержка до 1000 внутренних пользователей и до 150 одновременных голосовых вызовов.
• 4 порта FXS для подключения аналоговых телефонов и устройств.
• 4 порта FXO для подключения PSTN-линий.
• 3 адаптивных гигабитных сетевых порта RJ45 с поддержкой PoE+ и функцией NAT-маршрутизатора.
• Интерфейсы: USB 2.0 и USB 3.0, слот под SD-карту для записи вызовов и хранения данных.
• Цветной LCD-экран с поддержкой сенсорного управления.

Функции связи и телефонии

• Поддержка широкого набора голосовых кодеков, включая Opus, G.711, G.722 и другие для высокого качества звука.
• Встроенная платформа для мгновенных сообщений, аудио-конференций и веб-встреч.
• Поддержка приложения Grandstream Wave для голосовых вызовов и обмена сообщениями с ПК, браузеров и мобильных устройств.
• Гибкие сценарии маршрутизации звонков, автоответ, голосовая почта, IVR-меню, очереди вызовов и другие функции PBX.

Сеть, безопасность и управление

• Поддержка сетевых протоколов SIP, TCP/UDP, RTP/RTCP, DHCP, DNS и других стандартных сетевых сервисов.
• Продвинутая защита трафика: SRTP, TLS, HTTPS и другие методы шифрования для безопасности звонков и данных.
• Совместимость с облачной платформой GDMS для удаленного управления, настроек и мониторинга.
• Поддержка UCM RemoteConnect для безопасного удаленного доступа и управления.

Преимущества

• Масштабируемая IP‑АТС с высокой производительностью для бизнеса среднего и крупного размера.
• Гибкая интеграция аналоговых линий и SIP-сетей на одной платформе.
• Встроенные сервисы обмена сообщениями, конференций и поддержка мобильных приложений.
• Современные функции безопасности и возможность централизованного управления.

Область применения

• Корпоративные офисы и филиальные сети.
• Call-центры и службы поддержки с высокой нагрузкой.
• Организации, требующие интеграции голосовой, текстовой и конференц-связи.
• Сети с удаленными пользователями и мобильными сотрудниками.

Telephone connections
GXW4216/4224/4232: 16/24/32 x RJ11 FXS ports and 1/1/2 50-pin connectors
Telco GXW4248: 2 50–pin Telco Connectors

Network interfaces
1 x 10M/100M/1000Mbps RJ45 port with automatic identification

LED indicators
LAN Link, LAN Activity, connection for each phone port

LCD display
128x32 backlit graphic LCD display with multi
-language support

Speech transmission functions in batch mode
Windows-based operator-class line echo cancellation, dynamic
delay oscillation buffer, modem detection and automatic switching
to G.711

Speech signal compression
G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC

Fax by IP
Fax relay of the third group of the standard T.38 with support for data transfer rates
up to 14.4 Kbit/s and automatic switching to G.711 for fax transmission,
a functional unit for transmitting and receiving data by fax V.17, V.21, V.27ter, V.29
for fax relays of standard T.38

Phone functions
Displaying or blocking the caller's number, notification
of an incoming call, blind or accompanied call transfer,
forwarding, banning incoming calls, three-way conference call,
dialing the last incoming call, search call, LED indicator
of the incoming message (NEON LED) and intermittent signal, auto-dial

Quality of service
DiffServ, TOS, 802.1P/Q VLAN tagging

Network protocols
TCP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE,
STUN, LLDP (expected)

DTMF method
Configurable DTMF transmission methods, including In-audio, RFC2833, and/or SIP INFO

SIP signal Transmission (RFC 3261)
over UDP/TCP/TLS

SIP server profiles and accounts for each system
4 separate SIP server profiles for each system and separate accounts
SIP for each phone port

Registration
TFTP, HTTP, HTTPS, TR069

Safety
SRTP*, TLS/SIPS, HTTPS (AES-128 encryption for SRTP*, TLS and HTTPS)

Management
Syslog, HTTPS, Web browser, Telnet, Voice Reminders, TR-069

Universal power supply
GXW4232/4224/4216: Output: DC12V, 5 A; Input: 100~240V
AC, 50~60Hz; GXW4248: Output: DC24V, 6.25A; Input:
100~240 vac, 50~60 Hz

Environmental characteristics
Operation: 0°C ~45°C; Storage: -20°C ~60°C; Humidity: 10％ ~ 90% (non
-condensing)
Electrical protection Overvoltage and overvoltage protection (ITU-T K.21 recommendation, basic
level of verification)

Physical characteristics
Device Size: 440 mm (L) x 255 mm (W) x 44 mm (H) (1U) (GXW4248)
440 mm (L) x 185 mm (W) x 44 mm (H) (1U) (GXW4216/4224/4232)
Device weight: 3.21 kg; package weight: 4.31 kg (GXW4248)
2.63 kg; 3.68 kg (GXW4232)
2.57 kg; 3.62 kg (GXW4224)
2.39 kg; 3.48 kg (GXW4216)

Installation
Installation on a table and in a rack using front brackets
Near and far communication 2 REN, up to 6000 feet for 24 AWG wire
Bellcore Caller ID Type 1&2, ETSI, BT, NTT, and DTMF based CID

Disabling methods
Busy signal, polarity change/instability, current in the circuit

Compliance with regulatory requirements
US Federal Communications Commission: Part 15 (CFR 47) Class B, Council of Europe:
EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1, RoHS, C-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24, AS/NZS 60950, ITU-T K.21 (basic
verification level); UL 60950 (power adapter)
