Извещатель охранный Комплектстройсервис ИО 102-14

ИО 102-14 — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также для контроля других конструктивных элементов зданий и сооружений на открывание или смещение.

При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона. Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный прибор или концентратор.

Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других подвижных элементов строительных конструкций. Модель предназначена для открытой установки на поверхности охраняемой конструкции.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки дверных и оконных проемов.
• Подходит для организации устройств типа «ловушка».
• Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
• Открытая установка на поверхности охраняемой конструкции.
• Состоит из исполнительного блока и задающего блока.
• Исполнительный блок выполнен в виде магнитоуправляемого датчика.
• Задающий блок представляет собой управляющий магнит.
• Пластмассовые корпуса прямоугольной формы.
• Подключение к шлейфу сигнализации двумя многожильными проводами.
• Полярность подключения значения не имеет.
• Рассчитан на непрерывную круглосуточную работу.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга вдоль наибольшей стороны составляет 3 мм.

Технические характеристики

Монтаж

Управляющий магнит устанавливается на подвижной части контролируемой поверхности: двери, оконной створке или аналогичном элементе. Датчик устанавливается вдоль линии разъема контролируемых поверхностей параллельно задающему элементу. Крепление датчика и управляющего магнита выполняется шурупами.

При установке на металлическую поверхность крепление выполняется на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм.

Комплект поставки

• Датчик — 1 шт.
• Управляющий магнит — 1 шт.
• Паспорт — 1 шт. на одну транспортную тару.

Краткое описание

Комплектстройсервис ИО 102-14 — малогабаритный охранный магнитоконтактный извещатель для открытой установки. Предназначен для контроля дверных и оконных проемов, а также других конструктивных элементов на открывание или смещение. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и рассчитан на непрерывную круглосуточную эксплуатацию.

Извещатель охранный Комплектстройсервис ИО 102-11М (СМК-3М)

ИО 102-11М (СМК-3М) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем и комплексов охранной сигнализации. Устройство используется для обнаружения несанкционированного открывания охраняемых конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах цилиндрической формы.

Назначение

ИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других подвижных неметаллических конструкций. При открывании контролируемого элемента расстояние между исполнительным и задающим блоками увеличивается, контакты исполнительного блока размыкаются, и в шлейф охранной сигнализации передается тревожное извещение.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для систем охранной сигнализации.
• Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций.
• Скрытая установка в охраняемую конструкцию.
• Исполнительный блок выполнен на основе геркона.
• Задающий блок оснащен управляющим магнитом.
• Подключение к шлейфу сигнализации двумя многожильными проводами.
• Полярность подключения к шлейфу сигнализации значения не имеет.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP66.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси — 3 мм.

Технические характеристики

Монтаж

Извещатель, как правило, устанавливается в верхней части блокируемого элемента конструкции: в двери, раме окна и других аналогичных элементах. Для установки блоков выполняются посадочные отверстия диаметром 8,5 мм. После установки блоки могут быть зашпаклеваны и окрашены под цвет двери или другой охраняемой конструкции.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Этикетка — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-11М (СМК-3М) — компактный скрытый магнитоконтактный извещатель для контроля открывания неметаллических дверей, оконных рам и других подвижных конструкций. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и подходит для непрерывной круглосуточной эксплуатации.

Извещатель охранный Комплектстройсервис ИО 102-20 Б2П (2)

ИО 102-20 Б2П (2) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 Б2П (2) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется магнитоконтактный контроль крупных металлических и неметаллических конструкций, а также защита соединительных проводов пластмассовым гофрорукавом.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение Б2П — корпус типа Б, геркон с двумя контактами.
• Исполнение «(2)» — комплектация пластмассовым гофрорукавом.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности. При необходимости провода исполнительного блока помещаются в пластмассовый гофрорукав из комплекта поставки.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Пластмассовый гофрорукав длиной не менее 0,5 м — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 Б2П (2) — охранный магнитоконтактный извещатель в пластмассовом корпусе типа Б с пластмассовым гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель имеет геркон с двумя контактами, рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.

Извещатель охранный Комплектстройсервис ИО 102-20 А2П (2)

ИО 102-20 А2П (2) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания контактов геркона.

Назначение

ИО 102-20 А2П (2) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных элементов строительных конструкций. Модель подходит для объектов, где требуется контроль крупных подвижных конструкций и защита соединительных проводов пластмассовым гофрорукавом.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение А2П — корпус типа А, геркон с двумя контактами.
• Исполнение «(2)» — комплектация пластмассовым гофрорукавом.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой конструкции, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента расстояние между блоками изменяется, контакты геркона размыкаются, и в шлейф приемно-контрольного прибора передается извещение о тревоге.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части. При необходимости провода исполнительного блока помещаются в пластмассовый гофрорукав из комплекта поставки.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Пластмассовый гофрорукав длиной не менее 0,5 м — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 А2П (2) — охранный магнитоконтактный извещатель в пластмассовом корпусе с пластмассовым гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель рассчитан на круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.

Извещатель охранный Комплектстройсервис ИО 102-20 Б2П В

ИО 102-20 Б2П В — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 Б2П В применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется магнитоконтактный контроль крупных металлических и неметаллических конструкций с удобным подключением шлейфа сигнализации через винтовой клеммник внутри исполнительного блока.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение Б2П В — корпус типа Б, геркон с двумя контактами.
• Подключение проводов шлейфа сигнализации через винтовой клеммник внутри исполнительного блока.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.
• Средний срок службы — не менее 8 лет.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 Б2П В — охранный магнитоконтактный извещатель в пластмассовом корпусе типа Б с двумя контактами геркона. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Подключение к шлейфу сигнализации выполняется через винтовой клеммник внутри исполнительного блока. Извещатель рассчитан на непрерывную круглосуточную работу и имеет степень защиты IP44.

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

ИО 102-20 А3П (1) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 А3П (1) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для охраны крупных металлических и неметаллических конструкций, где требуется магнитоконтактный контроль с использованием геркона с тремя контактами.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Пластмассовый корпус исполнительного и задающего блоков.
• Исполнение А3П — корпус типа А, геркон с тремя контактами.
• Исполнение «(1)» — поставка без гофрорукава.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.
• Средний срок службы — не менее 8 лет.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемой конструкции изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 А3П (1) — охранный магнитоконтактный извещатель в пластмассовом корпусе с герконом на три контакта. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Исполнение «(1)» поставляется без гофрорукава. Извещатель рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.

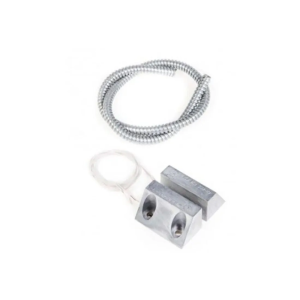

Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)

ИО 102-20 Б2М (3) — охранный точечный магнитоконтактный извещатель в антивандальном исполнении, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 Б2М (3) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется прочное антивандальное исполнение и дополнительная защита соединительных проводов металлическим гофрорукавом.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Антивандальное исполнение.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Металлический корпус исполнительного и задающего блоков.
• Исполнение Б2М — корпус типа Б, геркон с двумя контактами.
• Исполнение «(3)» — комплектация металлическим гофрорукавом.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности. При необходимости провода исполнительного блока помещаются в металлический гофрорукав из комплекта поставки.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Металлический гофрорукав длиной не менее 0,5 м — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 Б2М (3) — антивандальный магнитоконтактный извещатель в металлическом корпусе типа Б с металлическим гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель имеет геркон с двумя контактами, рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.

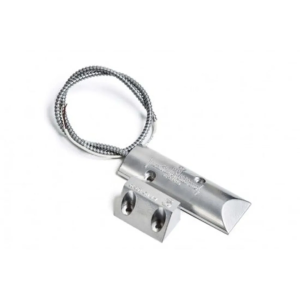

Извещатель охранный Комплектстройсервис ИО 102-20 А2М (3)

ИО 102-20 А2М (3) — охранный точечный магнитоконтактный извещатель в антивандальном исполнении, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для контроля открывания или смещения гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений.

Извещатель подходит для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель передает в шлейф приемно-контрольного прибора извещение о тревоге путем размыкания контактов геркона.

Назначение

ИО 102-20 А2М (3) применяется для охраны ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов на открывание или смещение. Модель предназначена для объектов, где требуется прочное исполнение корпуса и дополнительная защита соединительного кабеля.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Антивандальное исполнение.
• Металлический корпус исполнительного и задающего блоков.
• Исполнение А2М — геркон с двумя контактами.
• Исполнение «(3)» — комплект поставки с металлическим гофрорукавом.
• Предназначен для контроля открывания или смещения конструкций.
• Подходит для металлических и неметаллических оснований.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой конструкции, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, в результате чего контакты геркона размыкаются и формируется тревожное извещение.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части. При необходимости провода исполнительного блока помещаются в металлический гофрорукав из комплекта поставки.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Металлический гофрорукав длиной не менее 0,5 м — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 А2М (3) — антивандальный магнитоконтактный извещатель в металлическом корпусе с металлическим гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель рассчитан на круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.

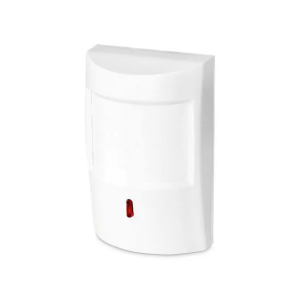

Сибирский Арсенал Рапид вариант 2 (объёмный)

Рапид вариант 2 — это объёмный оптико-электронный (ИК) пассивный охранный извещатель, предназначенный для обнаружения проникновения в охраняемую зону внутри помещений. Устройство формирует сигнал тревоги при перемещении человека в пределах зоны контроля и применяется в составе охранных систем сигнализации.

Назначение

Извещатель предназначен для круглосуточной работы в закрытых помещениях и используется совместно с приемно-контрольными приборами охранной сигнализации. Обнаруживает движение нарушителя в охраняемой зоне и передает сигнал тревоги на ПКП

Принцип работы

Работа основана на регистрации изменений теплового (ИК) излучения при движении объекта в зоне обнаружения. При фиксации движения формируется тревожное извещение через релейный выход (размыкание контактов). :contentReference[oaicite:1]{index=1}

Функциональные возможности

• Объёмная зона обнаружения (ИК пассивный датчик)
• Дальность обнаружения до 18 м
• Контроль движения со скоростью от 0,3 до 3 м/с
• Формирование сигналов: «норма» и «тревога»
• Релейный выход (НЗ/размыкание при тревоге)
• Светодиодная индикация состояния (с возможностью отключения)
• Регулировка чувствительности для снижения ложных срабатываний
• Работа в составе охранных систем ПКП

Особенности

• Иммунитет к мелким животным
• Устойчивость к перепадам температуры и засветке
• Компактный корпус и современный дизайн
• Кронштейн для установки в комплекте
• Возможность отключения светодиодной индикации
• Высокая помехоустойчивость

Технические характеристики

• Тип: ИК пассивный объёмный извещатель
• Дальность обнаружения: до 18 м
• Угол обзора: ~87°
• Высота установки: 2–2,5 м
• Питание: 10–15 В
• Потребляемый ток: до 14 мА
• Время готовности: до 50 с
• Время восстановления после тревоги: до 10 с
• Длительность тревоги: ~2,4 с
• Выход: реле (до 72 В / 50 мА)
• Температурный диапазон: от -30°C до +50°C
• Степень защиты: IP41
• Габариты: 90 × 58 × 45 мм
• Масса: около 100 г
• Срок службы: до 10 лет

Область применения

• Квартиры и жилые помещения
• Офисы и административные здания
• Магазины и торговые точки
• Складские помещения
• Гаражи и хозяйственные объекты

Преимущества

• Надёжное обнаружение движения в помещении
• Минимальное количество ложных срабатываний
• Простая установка и подключение
• Совместимость с большинством ПКП
• Низкое энергопотребление

Сибирский Арсенал Рапид вариант 2 — это надёжный объёмный ИК-извещатель, предназначенный для защиты помещений от несанкционированного проникновения, обеспечивающий стабильную работу в составе современных охранных систем.
