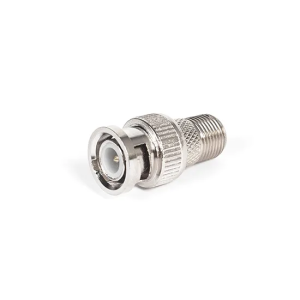

Для передачи сигнала, идущего от источника по кабелю к принимающему оборудованию, используют разъем BNC под F-разъём. Он идеально подходит для кабелей с номинальным волновым сопротивлением 50 или 75 Ом и диаметром до 8 мм. Разъем штекера размещается на конце коаксиально кабеля накручиваясь по резьбе. Это надёжно соединяет жилу кабеля со штекером разъёма и отлично передаёт идущий по нему сигнал с минимальными потерями. Штекер BNC под F-разъём изготовлен из никелированного сплава меди (биметалл).

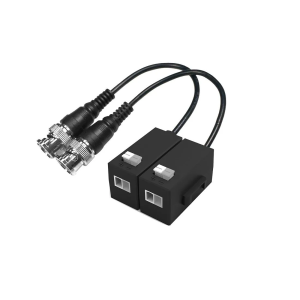

Приемопередатчик Dahua DH-PFM800-E

• Сигнал передачи: 1 канал
• Дальность передачи: HDCVI 720P: макс. 400 м, 1080P: макс. 250 м
• Категория: UTP CAT 5E/6
• Характеристики передачи видеосигнала
• Коаксиальный видеоразъем; BNC-M
• Видеоразъем для витой пары: клемма Push-terminal
• Совместимый формат: HDCVI/AHD/TVI/CVBS
• Разрешение: 720P/1080P
• Помехозащищенность: ＞60 дБ
• Защита
• Электростатический разряд: 1a (контактный разряд), уровень 3; 1b (воздушный разряд), уровень 3, согласно IEC61000-4-2
• Разъем коаксиального кабеля: 2 кВ (синфазный), согласно IEC61000-4-5
• Разъем кабеля UTP: 2 кВ (разнорежимный), 4 кВ (синфазный), согласно IEC61000-4-5
• Импеданс: BNC-штекер: 75 Ом
• Кабель UTP: 100 Ом
• Размеры: 180 x 19 x 16 мм
• Корпус: АБС-пластик
• Цвет: черный
• Вес нетто: 42 г/пара
• Срок службы безотказной работы: ＞10000 ч
• Окружающая среда
• Рабочая температура: от -10 до +55 °C
• Температура хранения: от -20 до +70 °C
• Влажность: 0–95%

• Передача в реальном времени по кабелю UTP CAT5E / 6
• Пассивный, нет необходимости в электропитании
• Отличные анти-гром, антистатические и помехоподавляющие возможности
• Совместимый формат: HDCVI / TVI / AHD / CVBS
• С гнездом BNC и вставными винтовыми клеммами

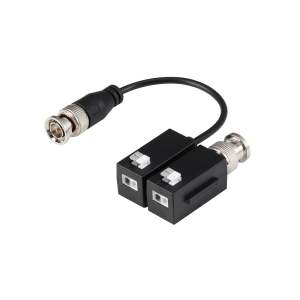

Характеристики:
• Тип оборудования: 2 х разъем BNC накорпусе/разъем для подключения витойпары под зажим
• Назначение оборудования: Передача HDTVI/HDCVI/AHD видеосигнала по кабелю витой паре CAT5 и CAT6 до 300 м
• Питание: Не требуется
• Рабочие условия: от -10° до 55°
• Влажность:

• Сигнал передачи : 1 канал HDCVI
• Сигнал передачи : 1 канал HDCVI
• Категория : UTP CAT 5E/6

• Коаксиальный видеоразъем : Разъем BNC-M
• Коаксиальный видеоразъем : Разъем BNC-M
• Видеоразъем «витая пара» : RJ45
• Совместимые форматы : HDCVI/TVI/AHD/CVBS
• Защита от помех : >60 дБ

• Электрический разряд : Контактный разряд 1a уровня 3, Воздушный разряд 1b уровня 3, По стандарту IEC61000-4-2
• Электрический разряд : Контактный разряд 1a уровня 3, Воздушный разряд 1b уровня 3, По стандарту IEC61000-4-2
• Разъем под неэкранированную витую пару : 2 КВ (с разным кодом), 4 КВ (с общим кодом) по стандарту IEC61000-4-5

• Байонетный штекер : 75 Ом
• Неэкранированная витая пара : 100 Ом

• MTBF : >10 000 ч

• Корпус : АБС-пластик
• Корпус : АБС-пластик
• Цвет : Черный
• Рабочая температура : -10ºC ~+55ºC
• Влажность : 0%~95% (без конденсации)
• Вес : 66 грамм/57.4 грамм
