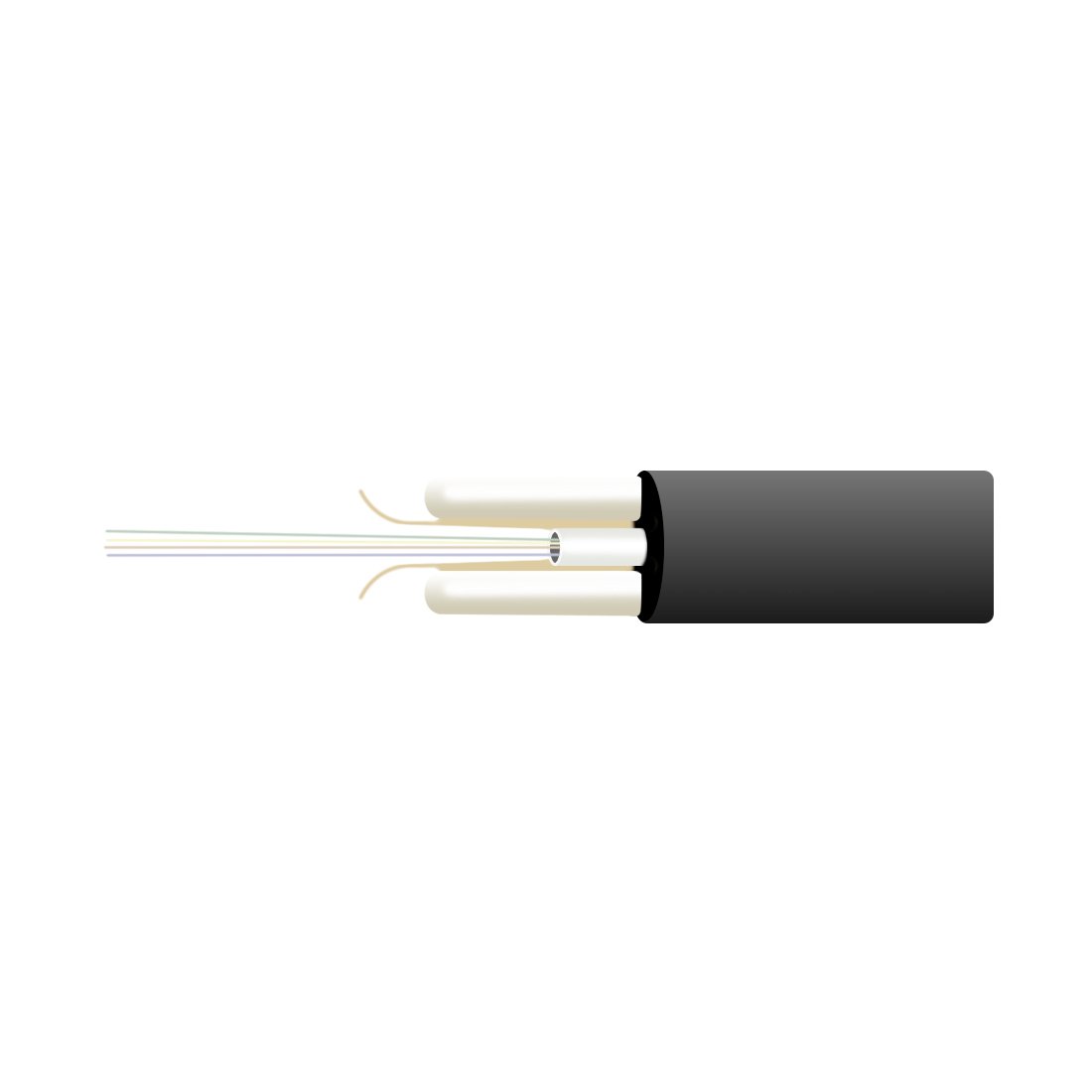

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:

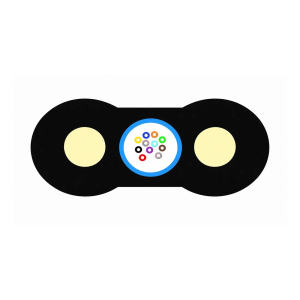

Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

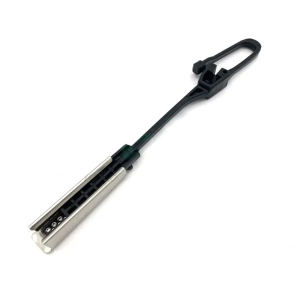

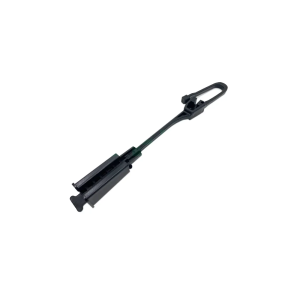

Анкерный зажим А-Оптик, натяжной А-Оптик, АО-ODWAC-PH (пластик), применяется для подвеса оптического плоского кабеля FTTH , ОКПК в широком диапазон рабочих температур от -40 до +70 °С. Нагрузка, которую способен выдержать зажим может достигать 0,8 кН.
Анкерный зажим А-Оптик, АО-ODWAC-PH , чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.
Диапазон кабеля: высота 2-5mm / ширина 3-11mm .

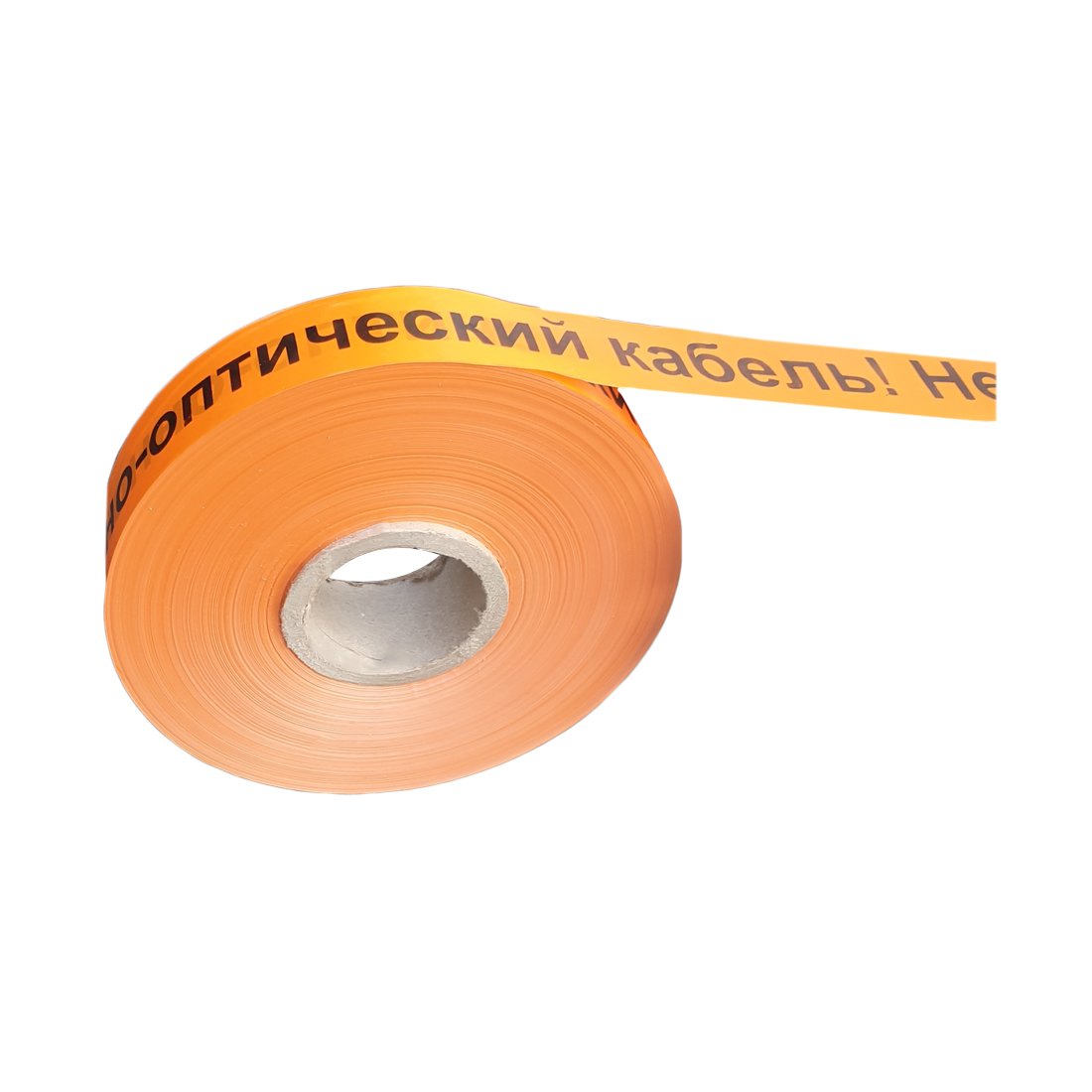

Предупредительная лента предназначена для прокладки над линейно-кабельными сооружениями волоконно-оптической линии связи в грунтах всех категорий в целях предупреждения механического повреждения кабеля при проведении земляных работ сторонними организациями.
Лента не металлизированная, оранжевого цвета, 50мм ширина рулона, 80 микрон толщина пленки
Лента поставляется в рулоне по 600 метров в бухте.
Имеется толеранс по намотке +/- 3%

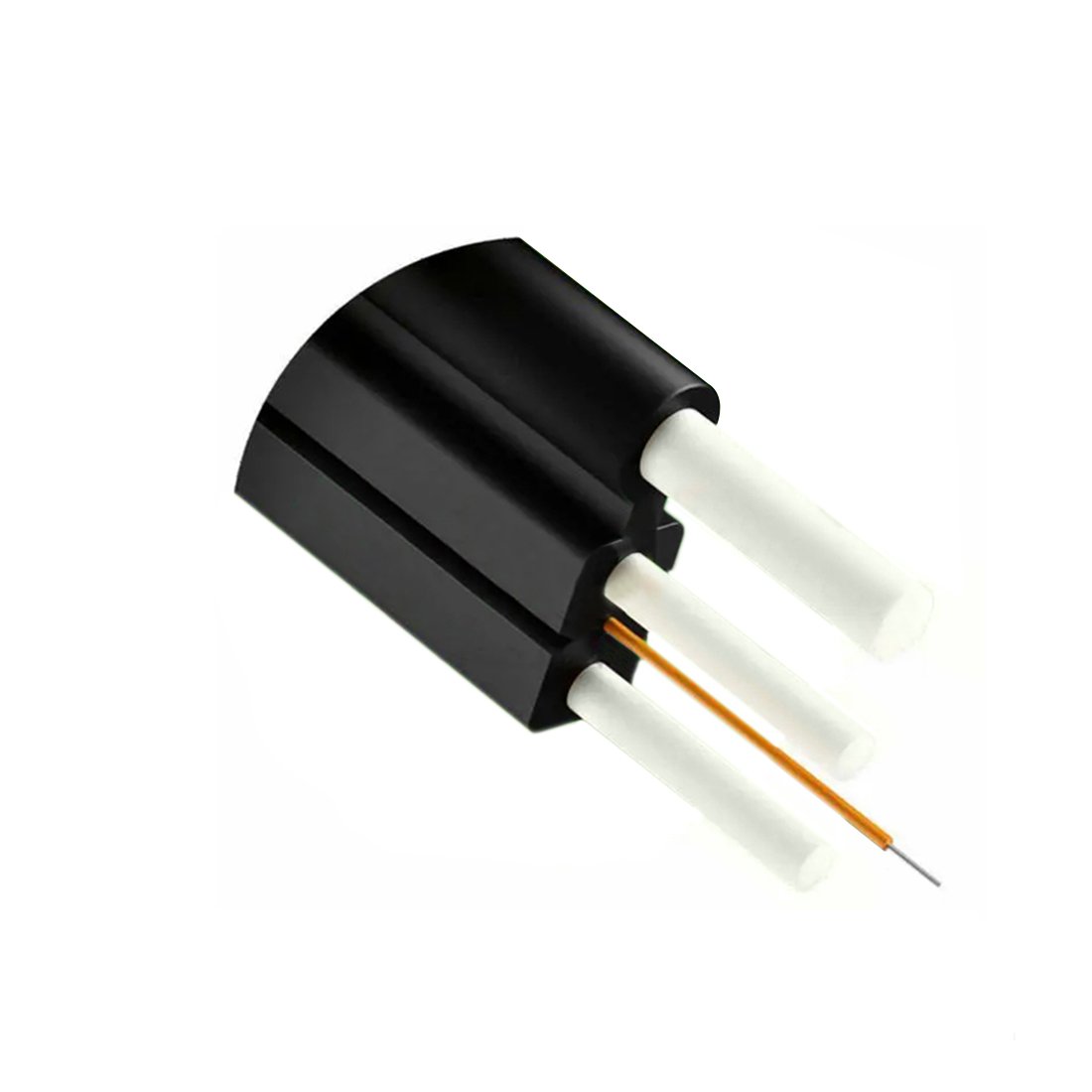

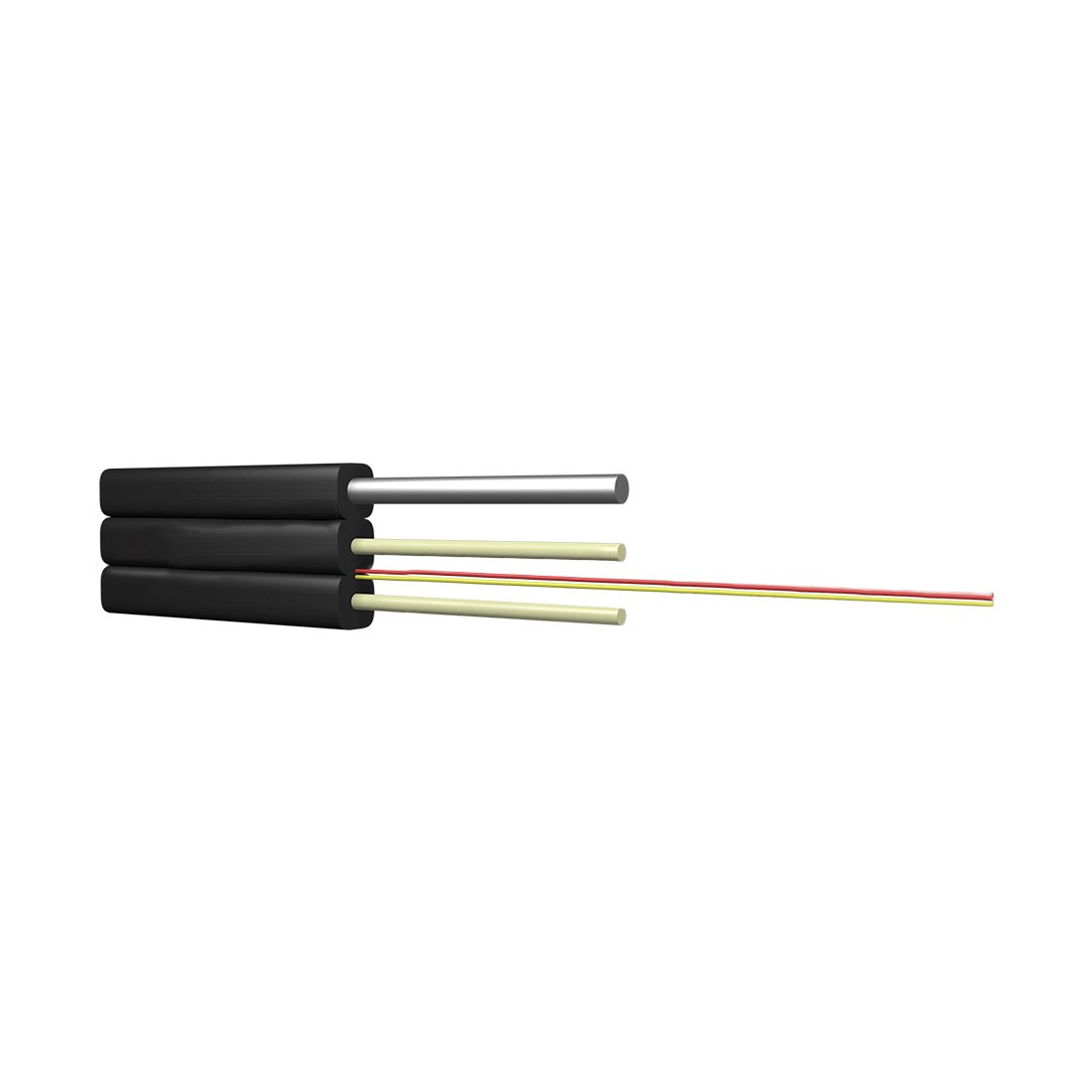

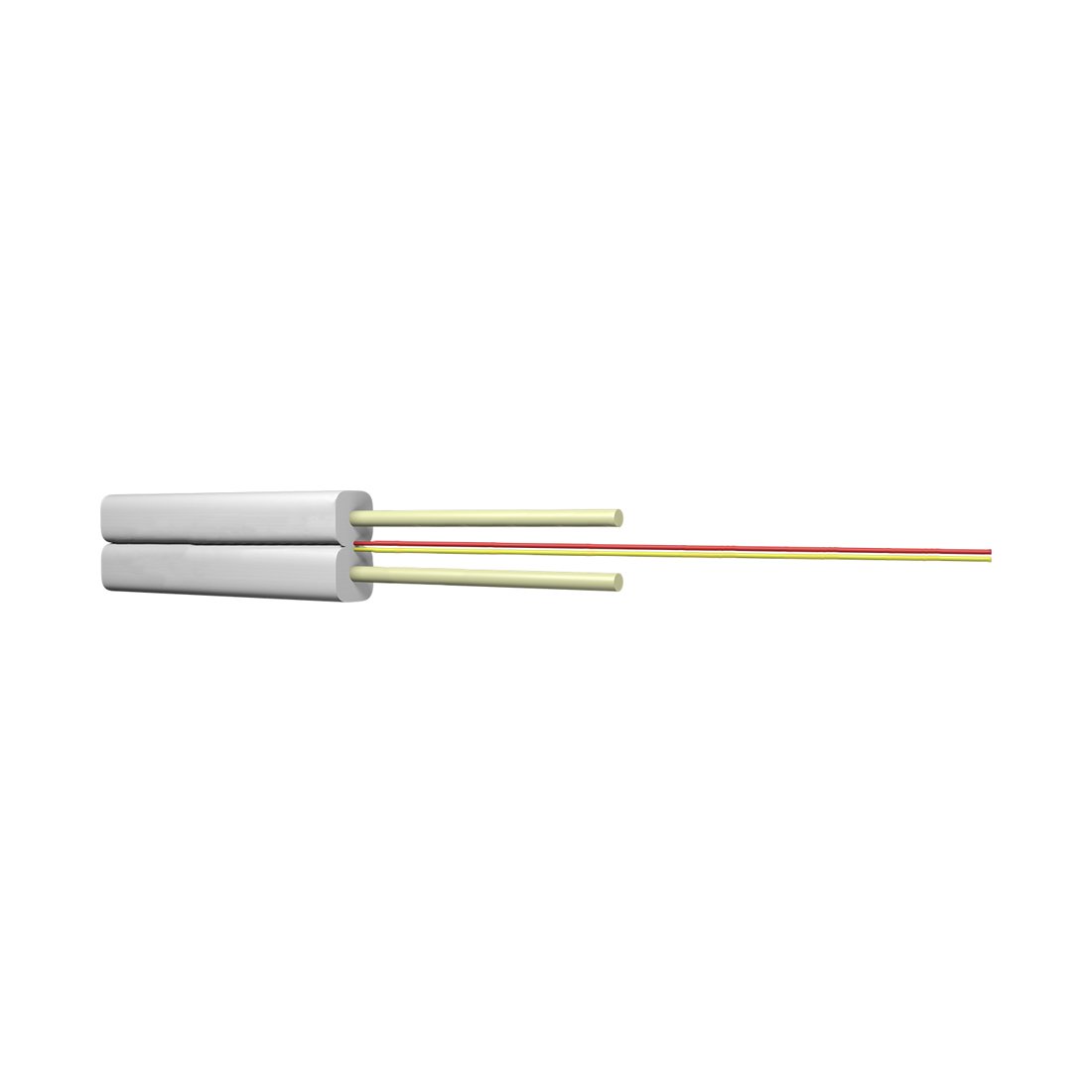

Абонентский оптический кабель ОК-FTTx-Fr8-1,0FRP- 2х0,5FRP 9/125 1хG657A1 LSZH с дополнительным несущим элементом предназначен для прокладки внутри помещений, чердачных помещений, в трубах, кабель-каналах, лотках. Так же допускается протяжка между зданиями и опорами. Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля методом протяжки.
Конструкция представляет собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к растягивающей нагрузке кабелю придают два силовых элемента из FRP диаметром 0,5 мм и дополнительный силовой элемент из FRP диаметром 1.0 мм. Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда.

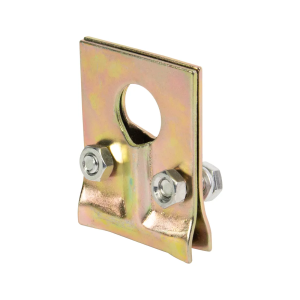

Скрепа (бугель) НС-20-Т предназначена для фиксации ленты из нержавеющей стали С-20 в процессе монтажа различных кронштейнов и узлов крепления на опорах ВЛ. Монтаж производится при помощи натяжного инструмента MBT-003, MBT-004. Бугель изготовлен из нержавеющей стали, имеет зубья.
Во время проведения монтажных работ на опоре необходимо использовать не только особые инструменты, но и специальные расходные материалы для крепежа арматуры СИП. К данным изделиям стоит отнести скрепу и бугель. Они созданы специально для того, чтобы выполнять фиксацию узлов крепления на опорах воздушных линий электропередач. А именно – скрепа или бугель используются для крепежа бандажной ленты, которая, в свою очередь, отвечает за фиксацию подвесных и анкерных креплений для СИП. Многие полагают, что данные изделия идентичны, но все же бугель и скрепа разные.

Назначение:

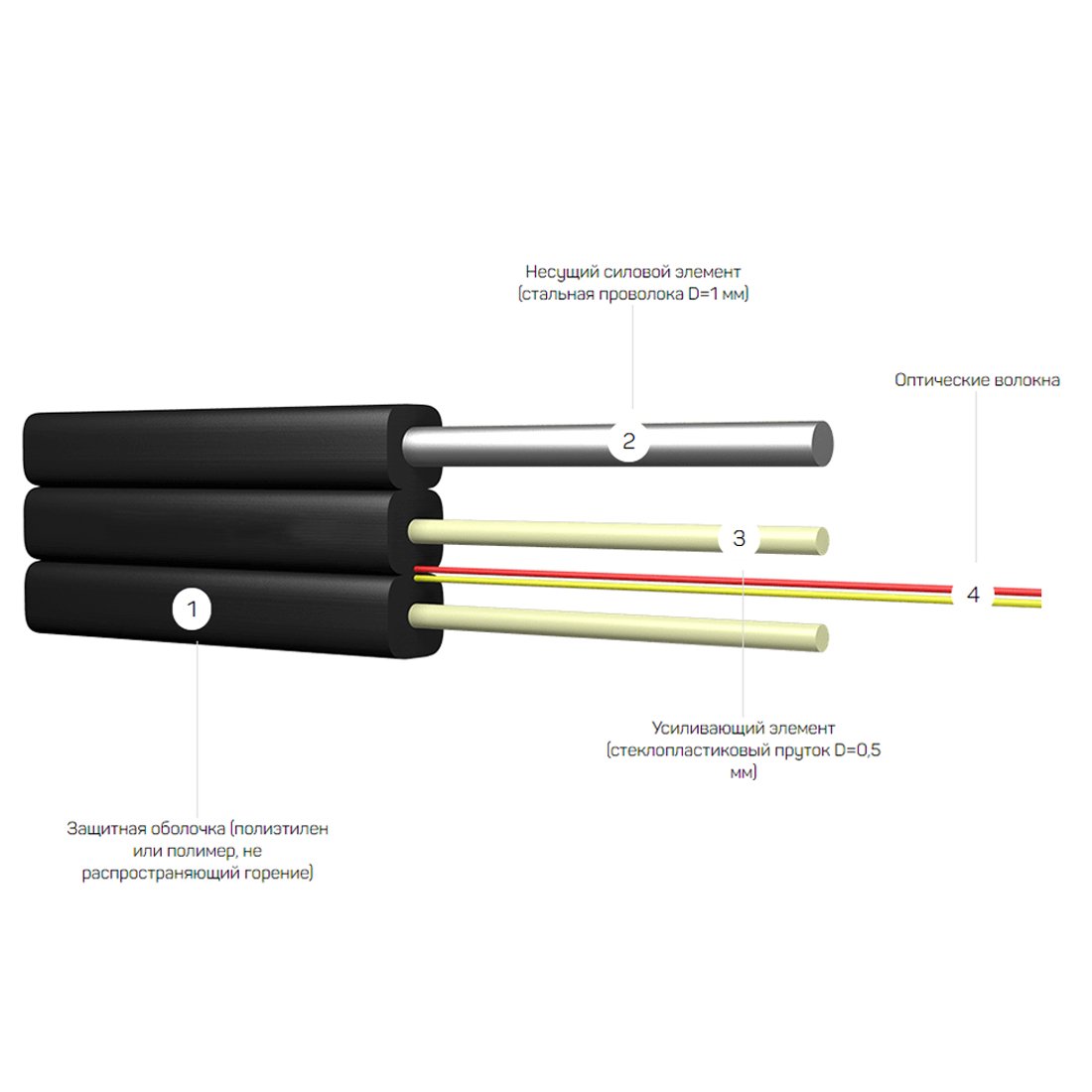

Оптический кабель типа ИКД2Тнг(A)-HF-О…, изготавливаемый по ТУ 3587-005-66254127-2014. Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.

Описание конструкции:
Несущий силовой элемент – стеклопластиковый пруток D=1 мм .
Усиливающий элементы - стеклопластиковый пруток D=0,5 мм.
Наружная полимерная оболочка из материала не распространяющего горения класса "А" не выделяющего галогенов. (LSZH).

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 30 до +70 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 30 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 0,1кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,2 кН/см.
Удар - 2 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 20,5 кг .
Строительная длина - 2 км .
Наружный диаметр/габариты - 2/5,1 мм.
Стандарт оптического волокна - G.657.A1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Скрепа монтажная, А-Оптик, АО-KL-10-T-C201 для ленты, 10мм. Изготовлены из немагнитной нержавеющей стали, имеет зубья для лучшего крепления, которая предназначена для фиксации крепежной ленты в натянутом состоянии.
С помощью скрепы, на опорах (столбах, металлических конструкций и т.д.) крепится хомут (монтажная лента до 10 мм) которая, в свою очередь надежно фиксирует универсальный узел крепления (муфты, и т.д.). Для простоты расчета, на 50 метров ленты требуется 50 скреп.

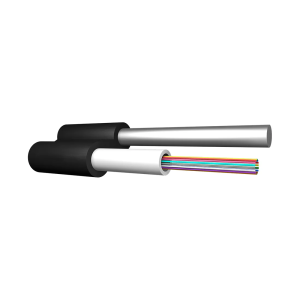

Назначение:
Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,1кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 17 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 2,88/5,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

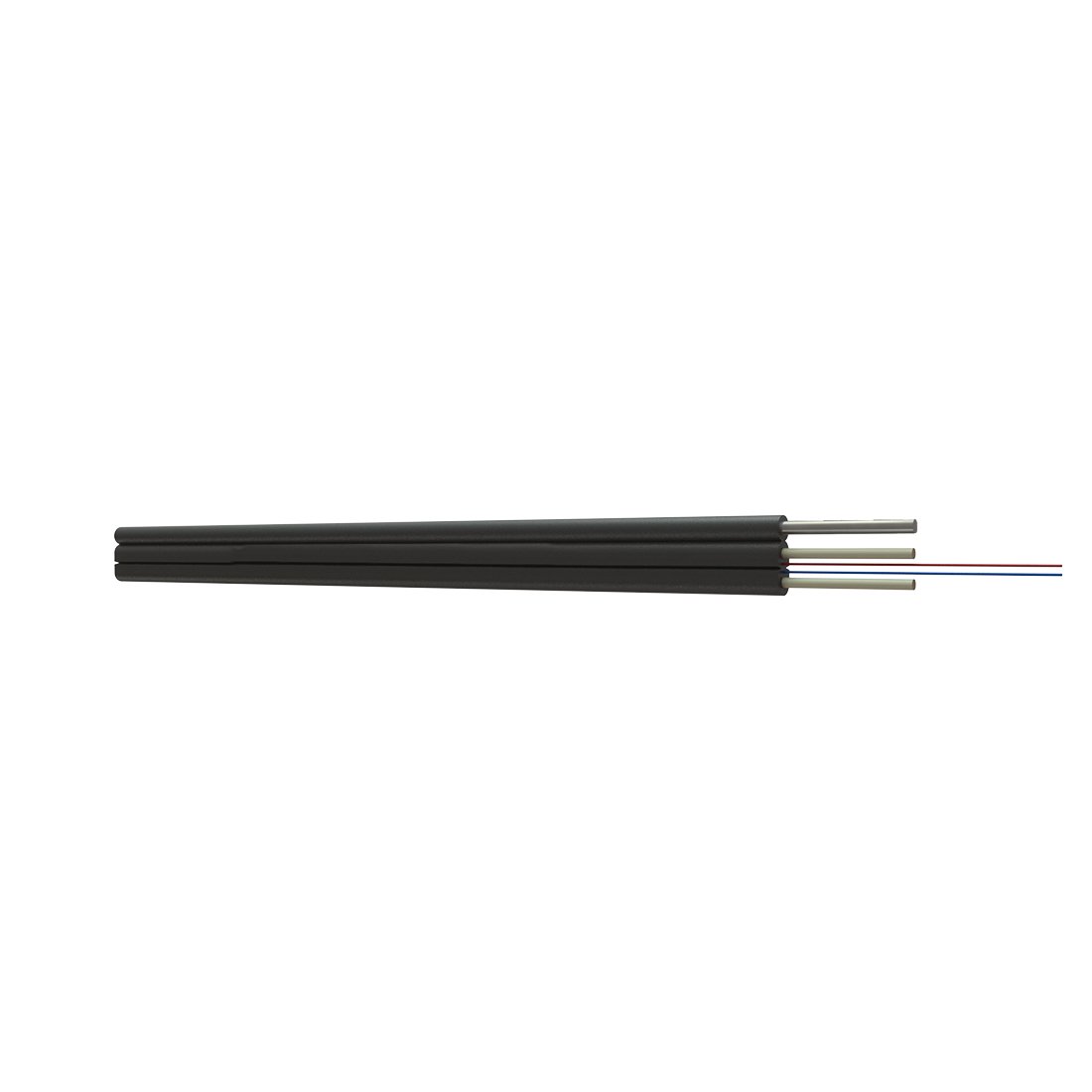

Назначение:

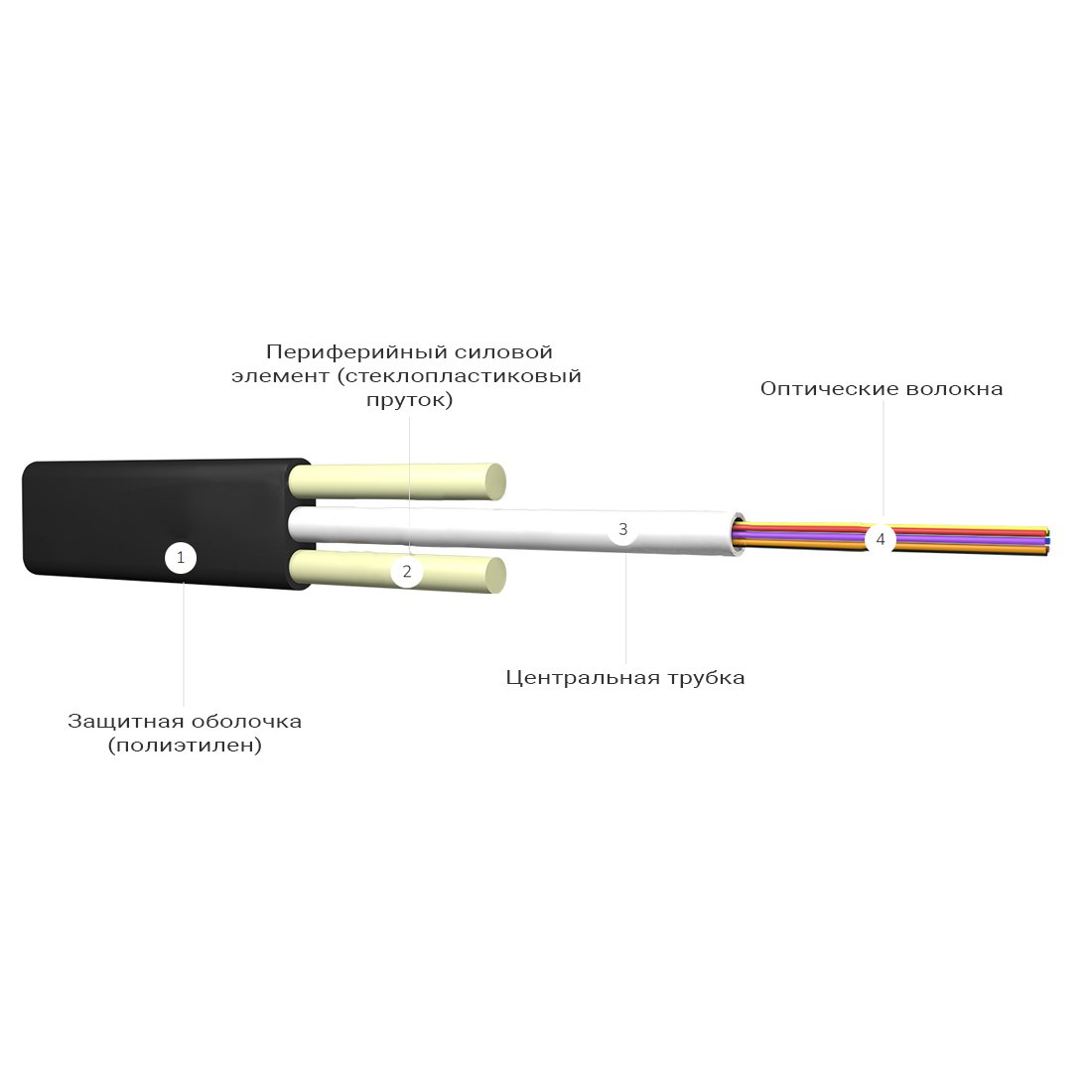

Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Подвесной плоский оптический дроп-кабель активно применяется для построения сетей связи в качестве кабеля последней мили. Он подвешивается на опорах освещения, линий связи, линий электропередач, между зданиями и сооружениями. Актуальность этого кабеля обусловлена следующими моментами: простота разделки кабеля, оперативность и удобство монтажа; полностью диэлектрическая конструкция кабеля; относительно невысокая стоимость кабеля и соответствующей арматуры. В то же время, в определенных условиях подвеса проявляются и недостатки такой конструкции кабеля. В условиях сильных порывов ветра плоская конструкция кабеля становится «парусом», что приводит к резким рывкам кабеля. В качестве натяжной арматуры, в большинстве случаев, применяются зажимы типа ODWAC-22 различных производителей. Их особенностью является относительно небольшая площадь контакта кабеля с зажимом, что при резких рывках кабеля приводит к срыву оболочки кабеля зажимом. Так, для наиболее популярного типо размера кабеля 3,2х6,9 мм с силовыми элементами в виде стеклопластиковых прутков диаметром 1,7 мм срыв оболочки кабеля в зажиме происходит при растягивающих нагрузках около 1,2 кН несмотря на то, что сам кабель имеет механическую прочность на разрыв порядка 3 кН. В значительной степени уйти от этой проблемы позволяет использование в кабеле стеклопластиковых прутков с подклеивающим слоем. Испытания в лабораторных условиях показывают, что усилие срыва оболочки в системе «кабель-зажим» значительно возрастает и достигает порядка 2,4 кН. При этом в большинстве случаев происходит разрушение зажима (как правило обрыв петли) при сохранении работоспособности кабеля.
Применение такого решения позволяет значительно повысить надежность работы сетей связи, построенных на основе использования подвесных плоских дроп-кабелей.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,2 кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Стеклопластиковый пруток -1,7 мм.
Протекание воды - Нет.
Вес 1 километра кабеля - 27,8 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 3,2/7,3 мм.
Стандарт оптического волокна - G.652D.
Пролеты- зона 2/2 - 75м, зона 3/3 - 50 м.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

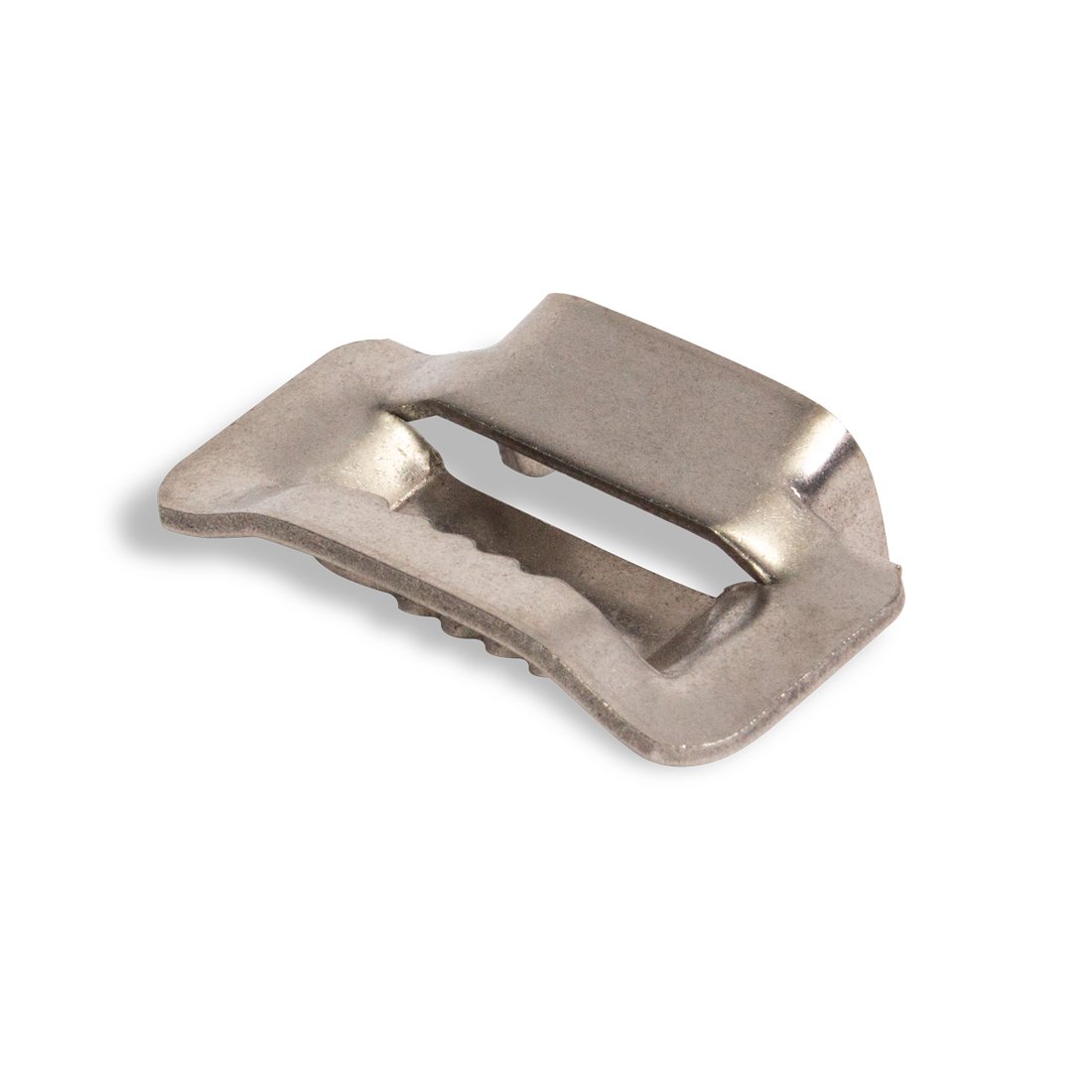

Скрепа монтажная, А-Оптик, АО-HC-20-T с зубьями для ленты, 20мм изготовленная из нержавеющей стали C201, которая предназначена для фиксации крепежной ленты в натянутом состоянии. (1-1,5 мм)
С помощью замка, на опорах (столбах, металлических конструкций и т.д.) крепится хомут (монтажная лента до 20 мм) которая, в свою очередь надежно фиксирует универсальный узел крепления (муфты, и т.д.). Для простоты расчета, на 50 метров ленты требуется 50 скреп.

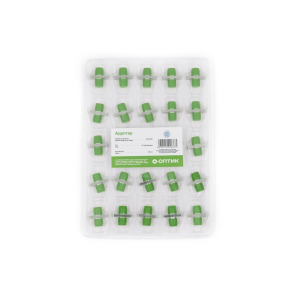

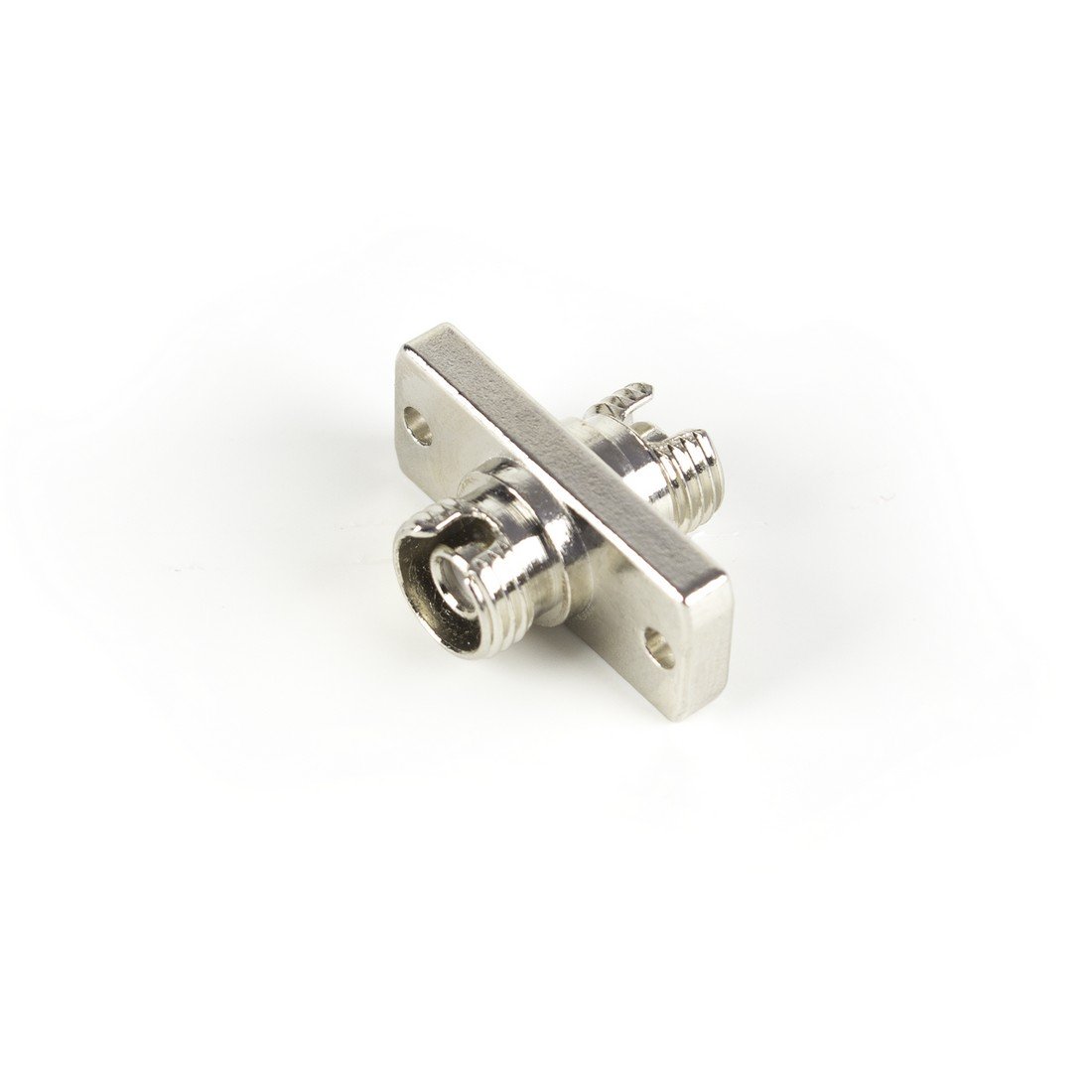

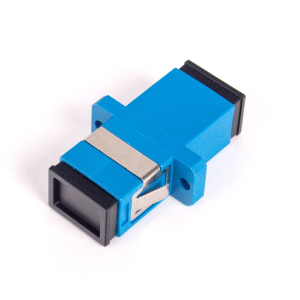

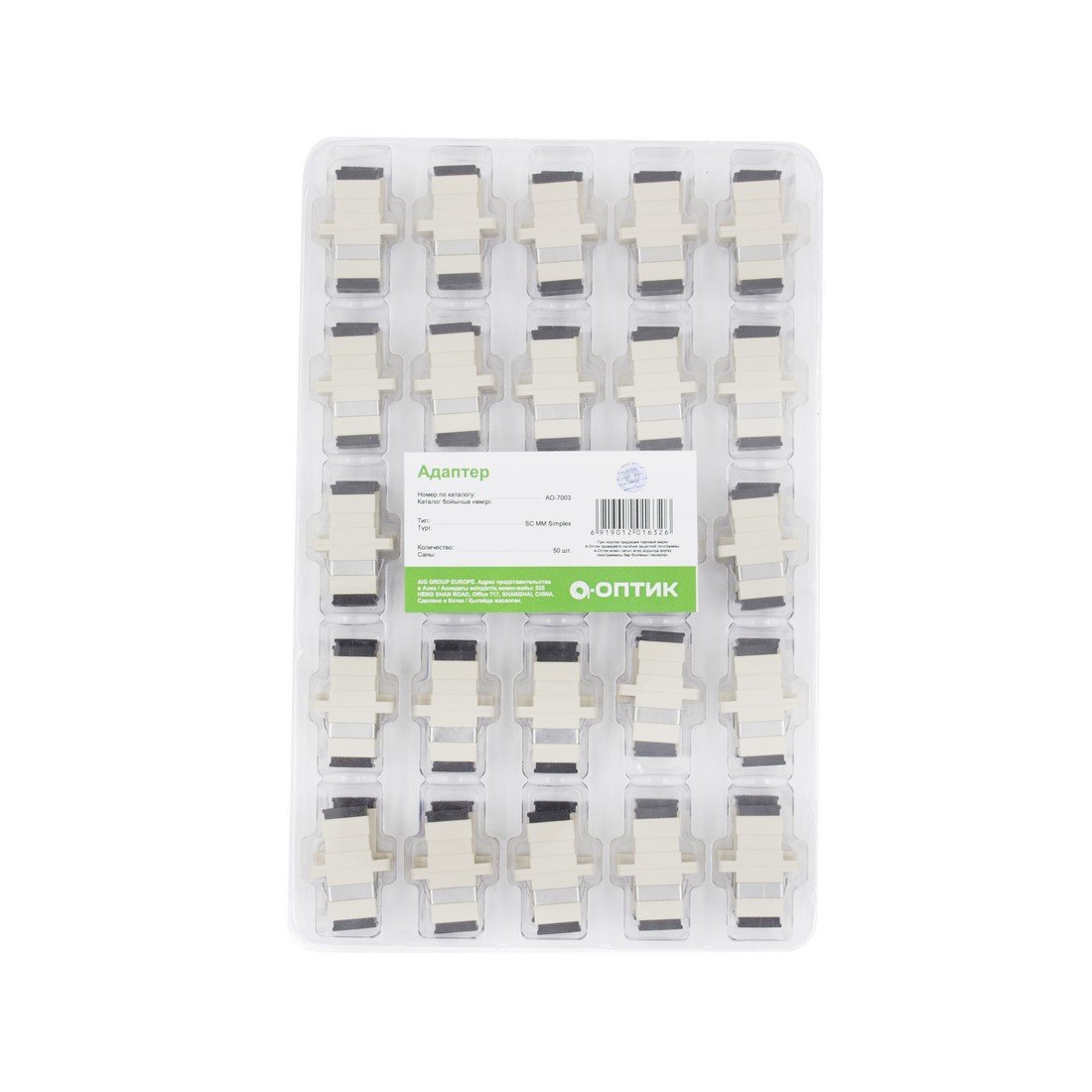

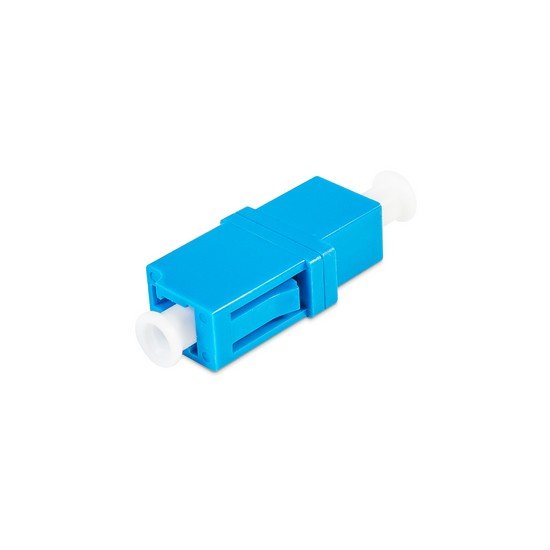

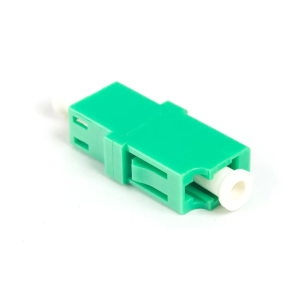

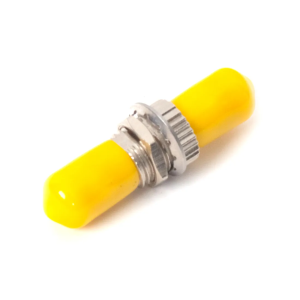

Оптический адаптер используется для соединения одинаковых или различных типов оптических разъёмов в волоконно-оптической системе. Он обеспечивает непрерывность оптического пути с минимальными потерями сигнала. Благодаря точному выравниванию торцов волокон, адаптер позволяет эффективно передавать световую энергию от одного волокна к другому, обеспечивая максимальную степень сопряжения с принимающим волокном и минимизируя влияние на систему при его включении в оптическую линию.
Оптический адаптер относится к категории пассивных оптических компонентов и широко применяется в телекоммуникационных сетях, сетях кабельного телевидения, пользовательских линиях связи и локальных вычислительных сетях (LAN).
Точно соединяя два разъема, оптические адаптеры обеспечивают максимальную передачу света и минимизируют потери сигнала. При этом они обладают такими преимуществами, как низкие потери при соединении, хорошая взаимозаменяемость и воспроизводимость. Оптический адаптер, также называемый соединителем (coupler), — это компактное устройство, предназначенное для соединения или оконцевания оптических кабелей или разъёмов между двумя волоконно-оптическими линиями.
Адаптеры А-Оптик обладают высокой огнестойкостью, низкими потерями при соединении, отличной надёжностью и широким диапазоном рабочих температур — это ваш лучший выбор.
Характеристика
Рабочая длина волны (нм):- 1310–1550 / 850–1300
Потери при вставке (дБ): -≤ 0.2
Возвратные потери (дБ):- APC ≥ 60
Повторяемость (дБ): ≤ 0.2
Потери при чередовании (дБ): ≤ 0.2
Надёжность: Изменение после 500 циклов подключения/отключения менее 0.20 дБ
Материал корпуса: - пластик
Материал втулки: Керамика или металл
Рабочая температура (°C): -40 ~ +85
Температура хранения (°C): -40 ~ +85

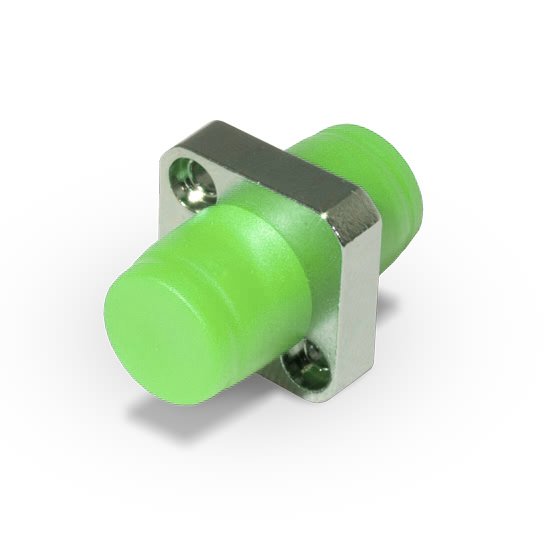

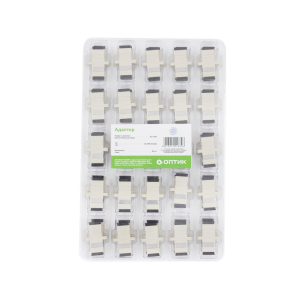

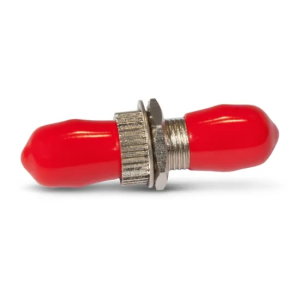

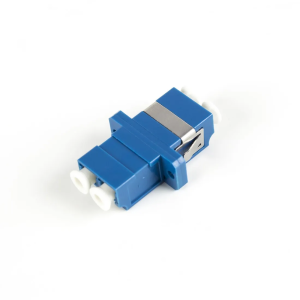

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

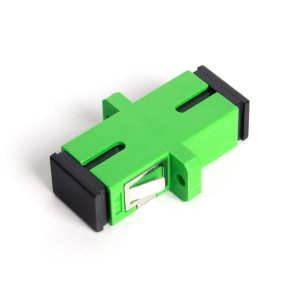

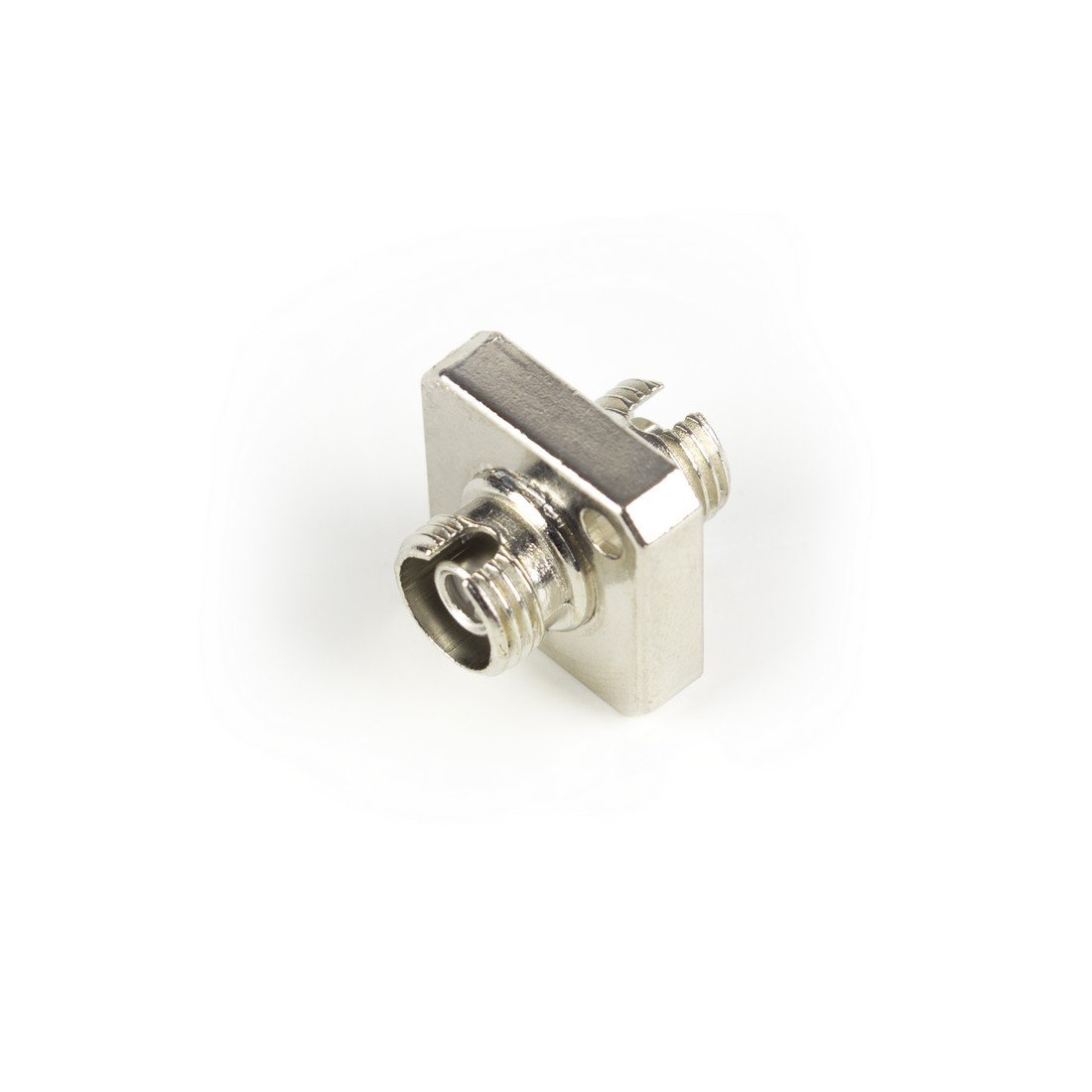

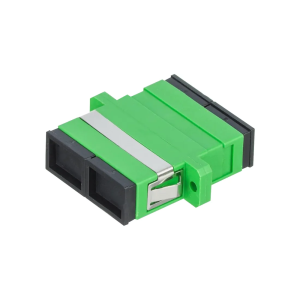

Оптический адаптер используется для соединения одинаковых или различных типов оптических разъёмов в волоконно-оптической системе. Он обеспечивает непрерывность оптического пути с минимальными потерями сигнала. Благодаря точному выравниванию торцов волокон, адаптер позволяет эффективно передавать световую энергию от одного волокна к другому, обеспечивая максимальную степень сопряжения с принимающим волокном и минимизируя влияние на систему при его включении в оптическую линию.
Оптический адаптер относится к категории пассивных оптических компонентов и широко применяется в телекоммуникационных сетях, сетях кабельного телевидения, пользовательских линиях связи и локальных вычислительных сетях (LAN).
Точно соединяя два разъема, оптические адаптеры обеспечивают максимальную передачу света и минимизируют потери сигнала. При этом они обладают такими преимуществами, как низкие потери при соединении, хорошая взаимозаменяемость и воспроизводимость. Оптический адаптер, также называемый соединителем (coupler), — это компактное устройство, предназначенное для соединения или оконцевания оптических кабелей или разъёмов между двумя волоконно-оптическими линиями.
Адаптеры А-Оптик обладают высокой огнестойкостью, низкими потерями при соединении, отличной надёжностью и широким диапазоном рабочих температур — это ваш лучший выбор.
Характеристика
Рабочая длина волны (нм):- 1310–1550 / 850–1300
Потери при вставке (дБ): -≤ 0.2
Возвратные потери (дБ):- UPC ≥ 60
Повторяемость (дБ): ≤ 0.2
Потери при чередовании (дБ): ≤ 0.2
Надёжность: Изменение после 500 циклов подключения/отключения менее 0.20 дБ
Материал корпуса: - пластик
Материал втулки: Керамика или металл
Рабочая температура (°C): -40 ~ +85
Температура хранения (°C): -40 ~ +85

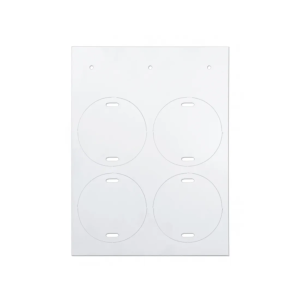

Маркировочные бирки предназначены для идентификация кабеля. Материал – полиэтилентерефталат (ПЭТ). Нанесение устойчивой к ультрафиолету маркировки термотрансферным принтером "MarkTC Plus", перманентным маркером. Для хомута шириной до 10 мм. Форма бирки - круг. Размер бирки/диаметр - 55 мм.

Характеристики
Способ монтажа-Подвешивание
Цвет-Белый
Ширина, мм-55
Модель/исполнение-В виде карты/листа
Длина, мм-55
Материал-Пластик

Назначение:

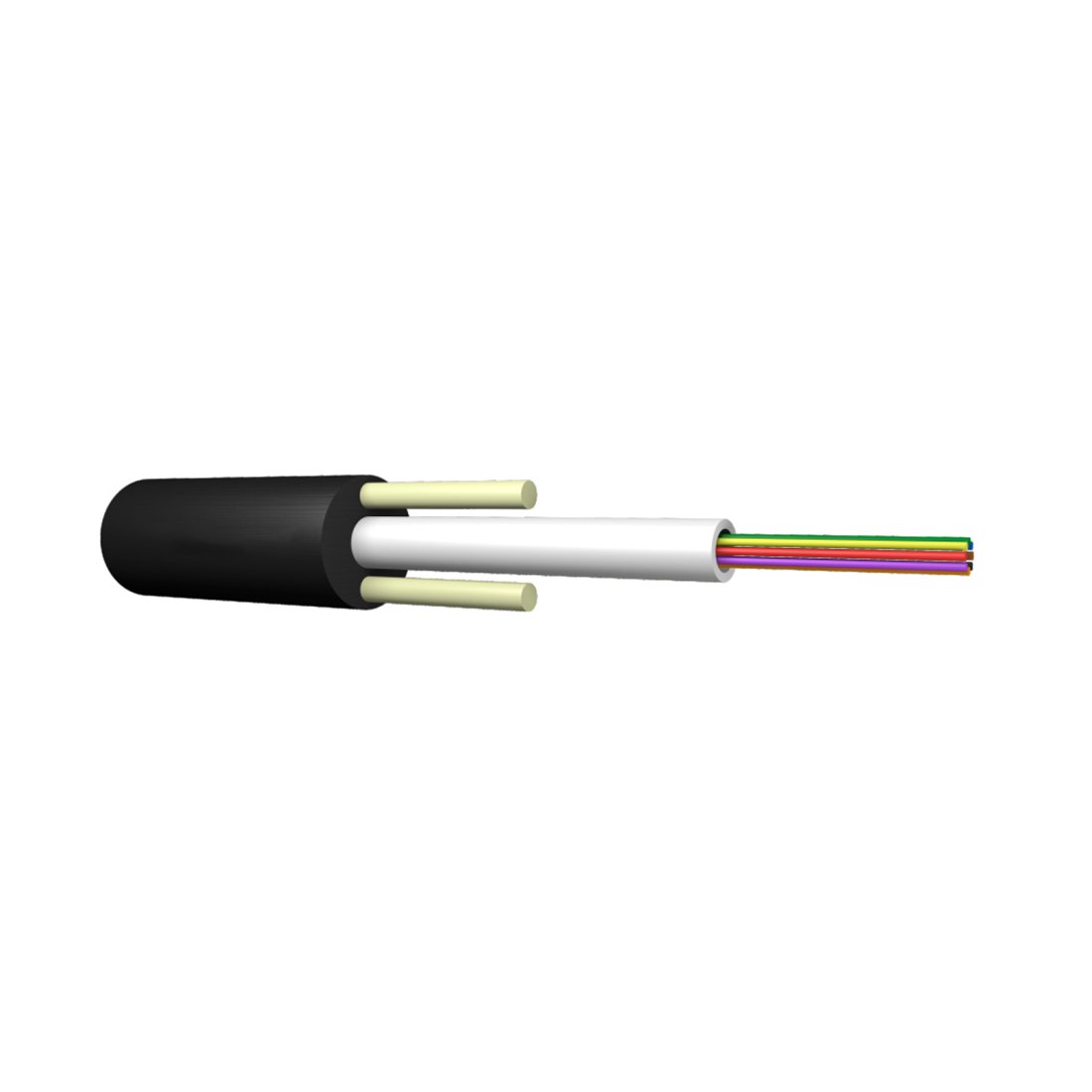

Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
