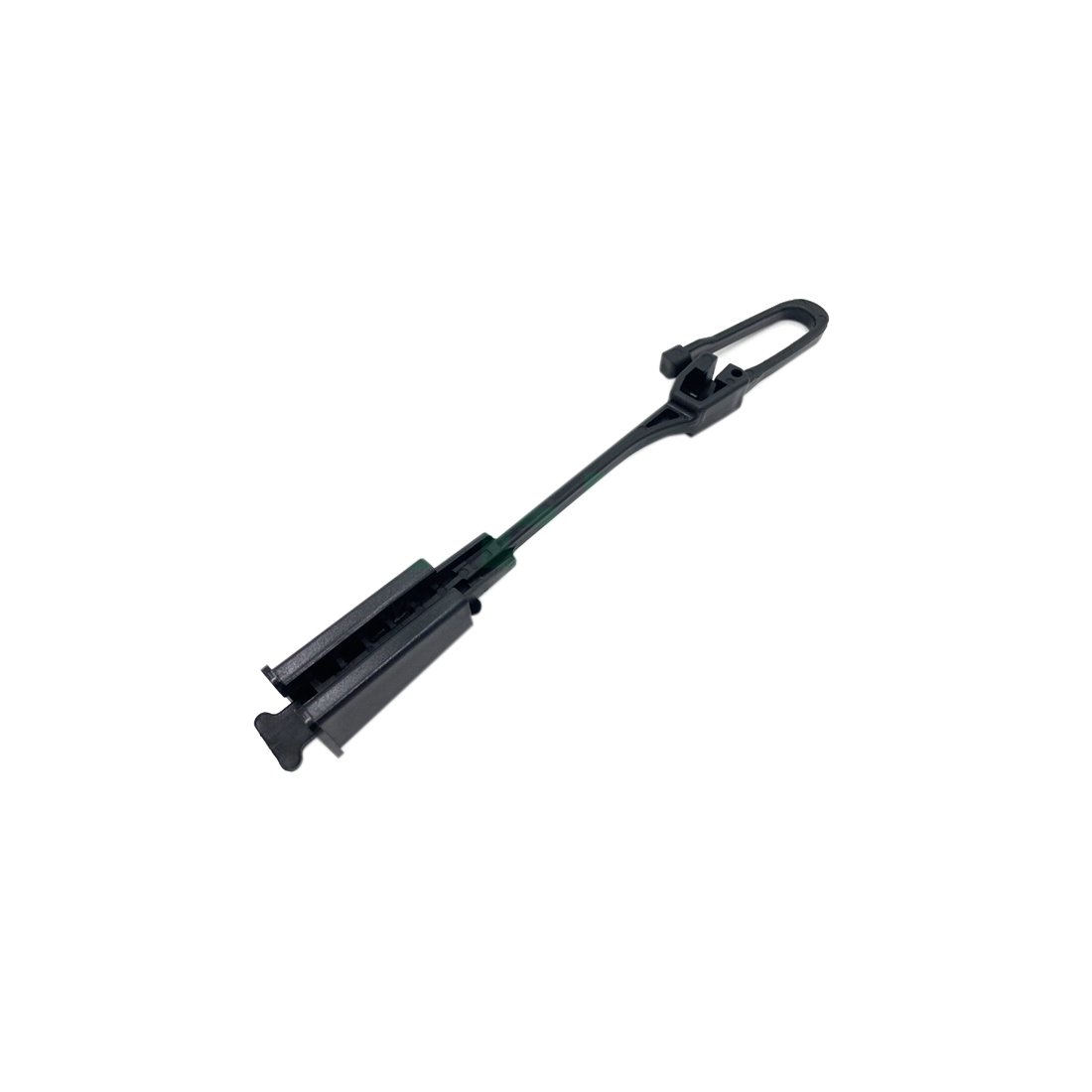

Анкерный зажим натяжной А-Оптик, АО-ODWAC-PH

Назначение:
Оптический кабель типа ИК/Д-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.

Оптический пигтейл FС/APC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - APC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл SС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Эта быстросохнущая, негорючая чистящая жидкость для очистки волокон FCF-3 идеально подходит для очистки оголенного волокна, торцевых поверхностей разъемов и электронных компонентов. Эта чистящая жидкость имеет следующие характеристики:

Особенности :
Полностью удаляет пыль, грязь, мелкие отпечатки и влагу с поверхностей.
Превосходная очищающая способность и испаряется быстрее, чем IPA.
Эффективен для рассеивания электростатических зарядов.
Верхнее отверстие можно использовать для смачивания Stickler CleanStixx™
Баллончик герметично закрыт для предотвращения перекрестного загрязнения.
Содержит достаточно жидкости для более чем 650 уборок в одной банке.

Технические характеристики :
Количество чисток-650+
Размеры - 4,56 дюйма x 1,51 дюйма x 1,6 дюйма (11,58 см x 3,84 см x 4,06 см)
Масса-113,5 г
Номер СКП-811490017757

Оптический кросс А-Оптик АО-4803 предназначен для оконцевания, распределения и коммутации волокон оптического кабеля. Применяется при построении волоконно-оптических линий связи, локальных сетей предприятий и телекоммуникационных узлов.

Кросс выполнен в металлическом корпусе высотой 2U и предназначен для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф. Конструкция обеспечивает удобное размещение оптических соединений, организацию и защиту запаса волокна внутри корпуса.

Данная версия рассчитана на 48 оптических портов и поставляется укомплектованной одномодовыми адаптерами SC/UPC Simplex. Адаптеры предназначены для подключения оптических патч-кордов и соединения их с соответствующими пигтейлами внутри кросса. Сварные соединения волокон размещаются и фиксируются в сплайс-кассете.

Комплектация:
- Оптический адаптер SC/UPC Simplex SM - 48 шт.
- Сплайс-кассета - 1 шт.

Пигтейлы в комплект не входят.

Оптический кросс А-Оптик АО-4803 предназначен для оконцевания, распределения и коммутации волокон оптического кабеля. Применяется при построении волоконно-оптических линий связи, локальных сетей предприятий и телекоммуникационных узлов.

Кросс выполнен в металлическом корпусе высотой 2U и предназначен для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф. Конструкция обеспечивает удобное размещение оптических соединений, организацию и защиту запаса волокна внутри корпуса.

Данная версия оснащена 48 многомодовыми адаптерами LC/UPC Duplex MM OM4 и позволяет организовать подключение до 96 оптических волокон. Адаптеры предназначены для подключения оптических патч-кордов и соединения их с соответствующими пигтейлами внутри кросса. Сварные соединения волокон размещаются и фиксируются в сплайс-кассете.

Комплектация:
- Оптический адаптер LC/UPC Duplex MM OM4 - 48 шт.
- Сплайс-кассета - 1 шт.

Пигтейлы в комплект не входят.
