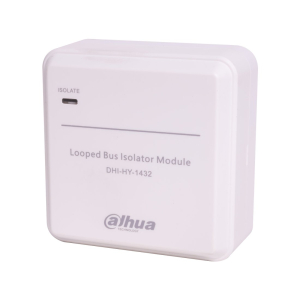

Изолятор короткого замыкания для участка кольцевой цепи адресный Dahua DHI-HY-1432

Изолятор КЗ на входе и выходе устройства предназначен для автоматического отключения участка цепи, в котором произошло короткое замыкание, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Потребляемый ток: ≤ 150 мкА.
• Ток тревоги: ≤ 8 мА.
• Ток короткого замыкания: 450мА.

Индикатор

• Красный светодиод мигает каждые 6 секунд во время опроса, мигает каждые 2 секунды во время неисправности и горит постоянно во время короткого замыкания.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Длина двухпроводной линии: ≤ 1500 м

. Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 107 г.

Общие характеристики

• Стандарт соответствия: EN54-17.

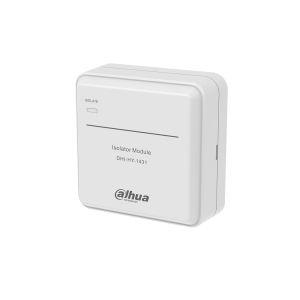

Изолятор короткого замыкания адресный Dahua DHI-HY-1431

Изолятор КЗ на входе и выходе устройства предназначен для автоматического отключения участка цепи, в котором произошло короткое замыкание, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Потребляемый ток: ≤ 150 мкА.
• Ток тревоги: ≤ 8 мА.
• Ток короткого замыкания: 450мА.

Индикатор

• Красный светодиод мигает каждые 6 секунд во время опроса, мигает каждые 2 секунды во время неисправности и горит постоянно во время короткого замыкания.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Длина двухпроводной линии: ≤ 1500 м

. Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 107 г.

Общие характеристики

• Стандарт соответствия: EN54-17.

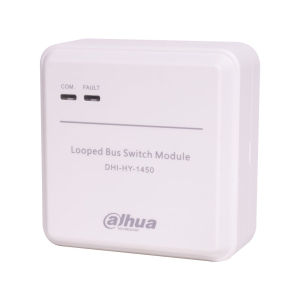

Модуль кольцевого шлейфа Dahua DHI-HY-1450

Модули DHI-HY-1450 предназначены для организации кольцевой топологии связи адресных устройств, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Потребляемый ток: ≤ 3,66 мА.
• Ток тревоги: ≤ 3,8 мА.

Индикатор

• Дежурный режим: мигает.
• Неисправность: горит постоянно.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Длина двухпроводной линии: ≤ 1500 м.

Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 118 г.

Общие характеристики

• Сертификация: ТР ЕАЭС 043/2017.

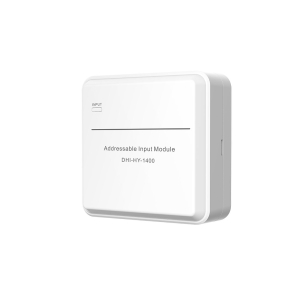

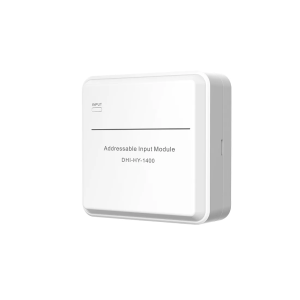

Модуль контроля адресный Dahua DHI-HY-1400 напряжение (24 В)

Адресные модули контроля DHI-HY-1400 имеют по одному входу для контроля устройств с НР контактами и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

• Низкое токопотребление
• Простая установка
• Низкая вероятность ошибок при подключении
• (полярность не важна)
• Стабильная работа, встроенный микропроцессор

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 190 мкА.

Индикатор

• Красный индикатор мигает каждые 6 секунд, а при возникновении неисправности — каждые 2 секунды.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 103 г.

Общие характеристики

• Стандарт соответствия: EN54-18.

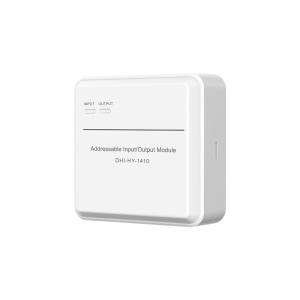

Модуль контроля и управления адресный Dahua DHI-HY-1410 напряжение (24 В)

Адресный модуль контроля и управления DHI-HY-1410, имеет по одному входу для контроля устройств с НР контактами и одному выходу сухой контакт для управления периферийными устройствами, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

• Низкое токопотребление.
• Простая установка.
• Низкая вероятность ошибок при подключении (полярность не важна).
• Стабильная работа, встроенный микропроцессор.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 9 мА.

Индикаторы

• Индикатор входа: красный светодиод мигает каждые 6 секунд, а при неисправности мигает каждые 2 секунды.
• Индикатор выхода: красный светодиод постоянно выключен при нормальной работе и мигает каждые 2 секунды при возникновении неисправности.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 120 г.

Общие характеристики

• Стандарт соответствия: EN54-18.

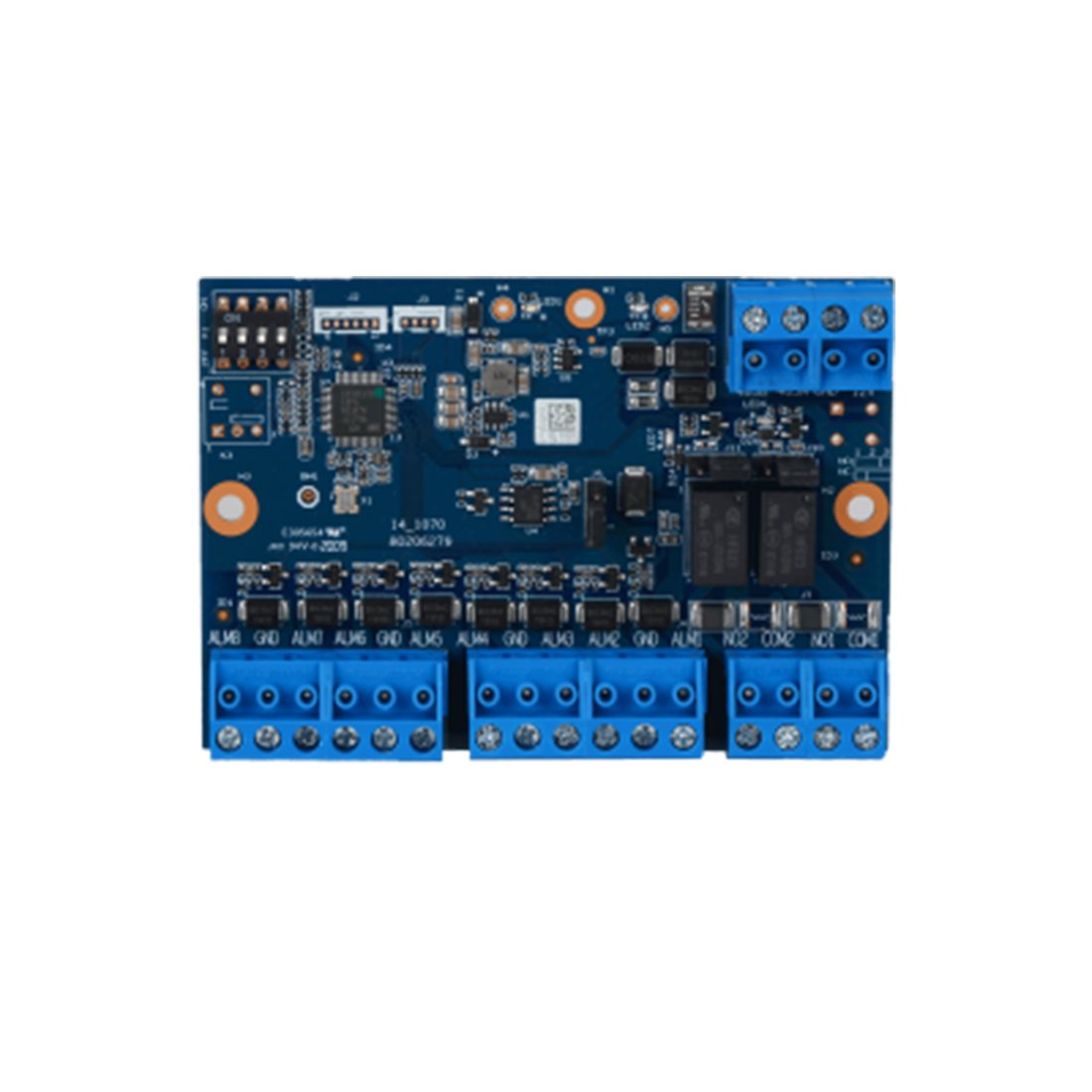

Модуль расширения входов DHI-ARM808-RS

8-канальные входы тревоги.
2-канальные выходы тревоги.
Настройка адреса с помощью DIP-переключателя.
Конфигурация EOLR (2K7, 4K7 и 6K8).
Переключение выхода сигнала тревоги между НО (нормально разомкнутым) и НЗ (нормально замкнутым) с помощью перемычки.
Удаленное обновление клиентским программным обеспечением.

Характеристики питания

• Рабочее напряжение: 12 В постоянного тока, 1,2 Вт.

Коммуникация

• RS-485: 1 подключение к кабелю длиной не более 300 м, RVV2*1.5.
• Количество зон: 8.
• Количество тревожных выходов: 2

Функционал

• Неуправляемый контролер.

• Адрес устройства: 0–15 (серия ARC9, серия ARC2); 1–8 (ARC3008).
• Оконечные зоны: NC, NO, 1EOL, 2EOL, 3EOL, INERTIAL(ARC3008), and IMPULSE(ARC3008).
• Оконечные резисторы: 2K7, 4K7, и 6K8.
• Режим тревожного выхода: Переключение между НО и НЗ с помощью перемычки.
• Выходная мощность: 30 В постоянного тока/500 мА.
• Обновление: Удаленное обновление клиентским ПО.

Общие

• Рабочая температура: от –10°C до +55°C.
• Рабочая влажность: 10%–90% (отн. вл.).
• Размеры (с основанием): 90,0 мм × 62,0 мм × 12,6 мм.
• Вес (с основанием): ≤1 кг.

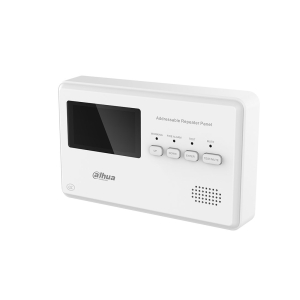

Адресная панель повторителя Dahua DHI-HY-1330 напряжение (24 В)

Адресная панель-ретранслятор DHI-HY-1330 дублирует экран приемно-контрольного прибора и отображает информацию о состоянии адресных устройств на шлейфе.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 2 мА.
• Максимальный рабочий ток: ≤ 10 мА.

Индикатор

• Работает: зеленый индикатор мигает каждые 6 секунд во время опроса, быстро мигает во время сбоя.
• Тревога: красный индикатор горит во время тревоги.
• Самотестирование: желтый индикатор продолжает гореть во время самотестирования. Отключение звука: желтый индикатор продолжает гореть при нажатии кнопки «Тест/Отключение звука».
• Емкость дисплея: 999 единиц информации о тревоге.
• Дисплей: ЖК-экран 64×128.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Расстояние связи: 1500 м.

Параметры звуковой тревоги

• Мощность звукового сигнала не менее: 65 дБ–115 дБ на расстоянии 1 м.

Рабочая среда

• Рабочая температура: от –10°C до +40°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием):180,0 мм × 110,0 мм × 32,0 мм.
• Вес (с основанием): 270 г.

Общие характеристики

• Стандарт соответствия: EN54-2.

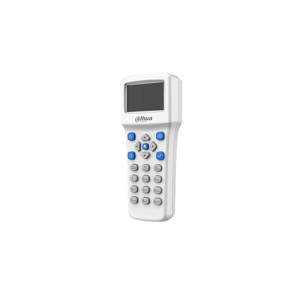

Кодировщик Dahua DHI-HY-BM-1712

Предназначен для чтения/записи адреса устройств на шлейфе системы пожарной сигнализации Dahua.
Низкое токопотребление и автоматическое отключение в течение 3 минут для энергосбережения.
Портативное исполнение для удобства переноски и эксплуатации.
Звуковой сигнал при успешной записи.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 6 В постоянного тока.
• Ток контроля: ≤ 1.5 мА.
• Рабочий ток: ≤ 60 мА.
• Напряжение адресной линии: 16 В – 24 В постоянного тока.
• Режим ожидания с низким энергопотреблением: Интеллектуальное отключение без использования в течение длительного времени.

Дисплей

• ЖК-дисплей: интуитивно понятный и удобный экран для ввода / считывания адреса.
• Функция подсветки ЖК-дисплея позволяет пользователям работать в темноте.

Коммуникация

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Конструкция

• Цвет: Белый.
• Размеры (с основанием): 47.3 мм × 160 мм × 31.4 мм.
• Вес (с основанием): 167 г.
• Портативная и миниатюрная конструкция: легко переносится и управляется, гибкая в использовании.

Общие характеристики

• Автоматический добавляет к адресу +1 адрес при последовательном обращении к устройствам.
• После успешного ввода адреса раздается звуковой сигнал "Di". Если запись не удалась, отображается сообщение “Сбой”.
• Статистика устройств: поддерживает статистику устройств для всей системы шин и отображает ее в виде диаграмм для повышения эффективности отладки.
• Запуск /остановка: проверка запуска/ остановки вспомогательного устройства.
• Поиск неисправностей в сети: измерение напряжения и сопротивления сети для различных целей.

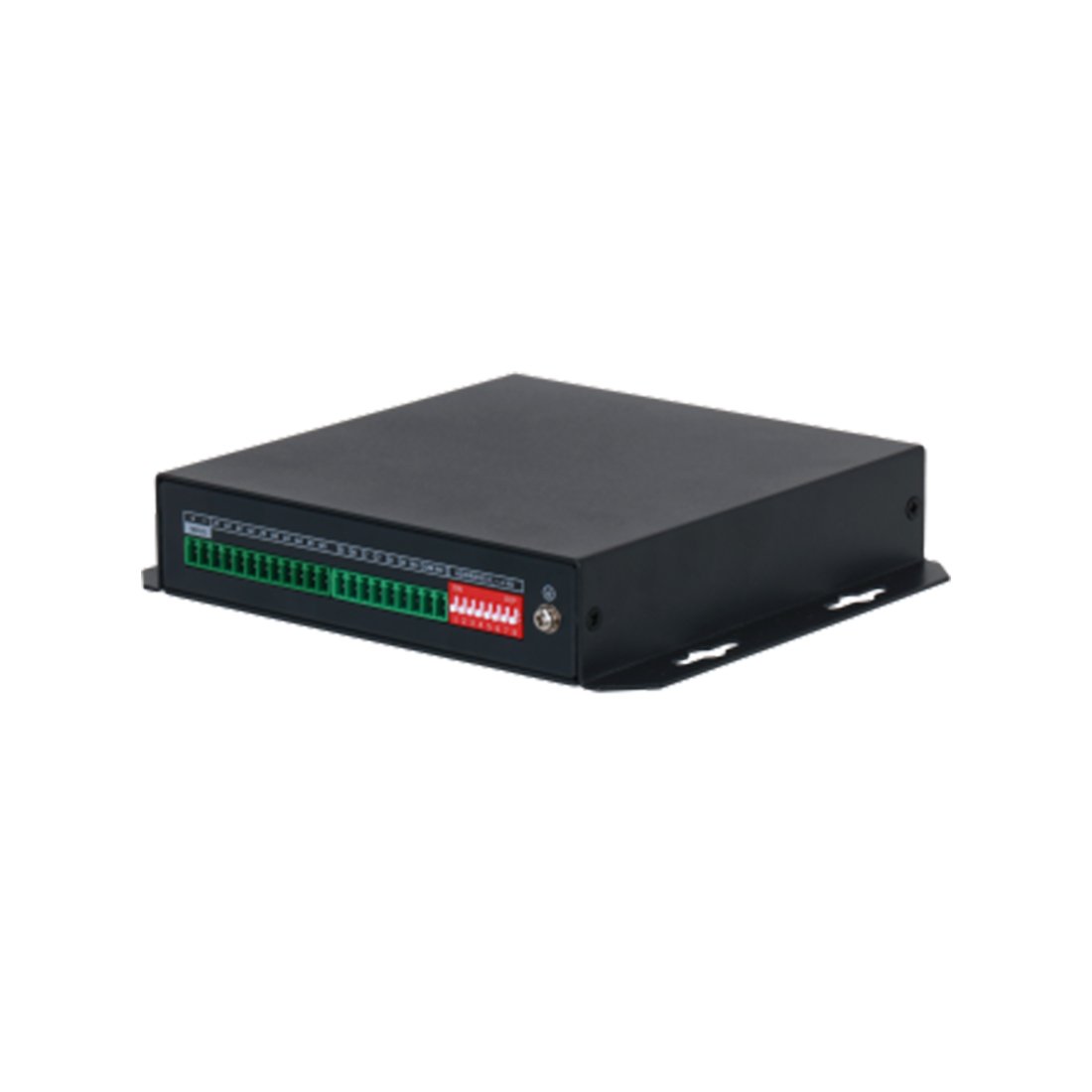

Модуль расширения M-Bus на 8 зон DHI-ARM808

Расширение на 8 зон.
1-канал выхода тревоги.
Протокол M-Bus.
Применяется в ARC9016C-V3.

Характеристики питания

• Рабочее напряжение: 12 В постоянного тока, 2 Вт.

Коммуникация

• Неуправляемый контроллер.

• Протокол связи: M-Bus.
• Скорость передачи данных: 9600 бит/с.
• Количество зон: 8.
• Количество тревожных выходов NC/COM/NO: 1.

Конструкция

• Размеры (с основанием): 136,0 мм × 132,0 мм × 30,0 мм.
• Вес (с основанием): 600 г.

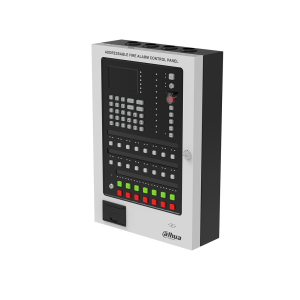

Прибор приемно-контрольный и управления пожарный адресный Dahua DHI-HY-1022 напряжение (24 В)

Адресный пожарный прибор приемно-контрольный и управления (ППКПиУ) на одну петлю, разработан для обеспечения раннего обнаружения возгорания, отображения информации о пожаре и информировании людей об эвакуации. Благодаря 2-проводной и неполярной технологии, он соединяется с другими сопрягаемыми продуктами для создания системы управления пожарной сигнализацией. Эта система предлагает гибкость как в конструкции, так и в эксплуатации, чтобы удовлетворить требования различных проектов. Она подходит для жилых комплексов, производственных и торговых зданий, таких как отели, торговые центры, медицинские учреждения, офисные здания, школы, банки, библиотеки, фабрики, и склады.

Возможности

• 2-проводное неполярное подключение: Системные линии используют двухпроводную и неполярную технологию питания и связи без внешнего источника питания. Сильная защита от помех, удобная прокладка, повышенная надежность и стабильность системы, простота конструкции и установки, снижение стоимости проекта, и удобное обслуживание.
• Интуитивно понятное отображение: 4.3" ЖК-экран с разрешением 480х272 обеспечивает интуитивно понятный интерфейс, позволяющий пользователю полностью настроить систему без необходимости использования каких-либо внешних инструментов.
• Журнал событий с увеличенным временем хранения: Запись событий в течение длительного времени, которые можно извлечь и распечатать по времени и типу событий.
• Интеллектуальное питание: Автоматическое переключение между основным и резервным питанием, а также функции контроля зарядки и разрядки, обеспечивают стабильное электроснабжение системы.
• Гибкая логика связей: Программирование логики является гибким, что позволяет реализовать множество пользовательских требований к связям, простое и удобное программирование, и снижение времени на отладку.
• Защищенная конструкция: Защита от короткого замыкания, обрыва цепи и перегрузки по току для обеспечения стабильной работы.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 16 В постоянного тока – 28 В постоянного тока.
• Емкость системы: Максимальная емкость — 254 адресных устройства.
• Питание: AC90-240В/50Гц, 60Гц.
• Резервное питание: 2 свинцово-кислотных аккумулятора 12 В/5 Ач.

Шлейф сигнализации

• Двухпроводная линия связи: 1 петля.

Индикация

• Дисплей: ЖК-экран 480 × 272 4,3''.

Принтер

• Принтер: Микротермический принтер.

Конструкция

• Размеры: 333,0 мм×115,0 мм×480,0 мм.
• Степень защиты: IP30.
• Масса:7 кг.
• 10 кг (с 2 батареями).

Рабочая среда

• Рабочая температура: от –10°C до +40°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Общие характеристики

• Стандарт соответствия: EN54-2, EN54-4.

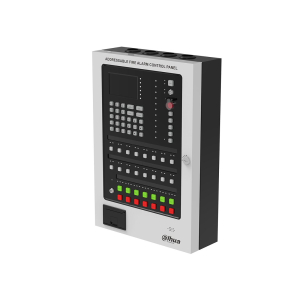

Прибор приемно-контрольный и управления пожарный адресный Dahua DHI-HY-1025

Адресный пожарный прибор приемно-контрольный и управления (ППКПиУ) на две петли, разработан для обеспечения раннего обнаружения возгорания, отображения информации о пожаре и информировании людей об эвакуации. Благодаря 2-проводной и неполярной технологии, он соединяется с другими сопрягаемыми продуктами для создания системы управления пожарной сигнализацией. Эта система предлагает гибкость как в конструкции, так и в эксплуатации, чтобы удовлетворить требования различных проектов. Она подходит для жилых комплексов, производственных и торговых зданий, таких как отели, торговые центры, медицинские учреждения, офисные здания, школы, банки, библиотеки, фабрики, и склады.

Возможности

• 2-проводное неполярное подключение: Системные линии используют двухпроводную и неполярную технологию питания и связи без внешнего источника питания. Сильная защита от помех, удобная прокладка, повышенная надежность и стабильность системы, простота конструкции и установки, снижение стоимости проекта, и удобное обслуживание.
• Интуитивно понятное отображение: 4.3" ЖК-экран с разрешением 480х272 обеспечивает интуитивно понятный интерфейс, позволяющий пользователю полностью настроить систему без необходимости использования каких-либо внешних инструментов.
• Журнал событий с увеличенным временем хранения: Запись событий в течение длительного времени, которые можно извлечь и распечатать по времени и типу событий.
• Интеллектуальное питание: Автоматическое переключение между основным и резервным питанием, а также функции контроля зарядки и разрядки, обеспечивают стабильное электроснабжение системы.
• Гибкая логика связей: Программирование логики является гибким, что позволяет реализовать множество пользовательских требований к связям, простое и удобное программирование, и снижение времени на отладку.
• Защищенная конструкция: Защита от короткого замыкания, обрыва цепи и перегрузки по току для обеспечения стабильной работы.

Характеристики питания

• Рабочее напряжение: 16 В постоянного тока – 28 В постоянного тока.
• Емкость системы: Максимальная емкость — 508 адресных устройства.
• Питание: AC90-240В/50Гц, 60Гц.
• Резервное питание: 2 свинцово-кислотных аккумулятора 12 В/5 Ач.

Шлейф сигнализации

• Двухпроводная линия связи: 2 петли.

Индикация

• Дисплей: ЖК-экран 480 × 272 4,3''.

Принтер

• Принтер: Микротермический принтер.

Конструкция

• Размеры: 333,0 мм×115,0 мм×480,0 мм.
• Степень защиты: IP30.
• Масса:7 кг.
• 10 кг (с 2 батареями).

Рабочая среда

• Рабочая температура: от –10°C до +40°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

Общие характеристики

• Стандарт соответствия: EN54-2, EN54-4.
