Выходной интерфейс HDMI Hikvision DS-C30S-04HO(V2)

• Плата с 4 выходами HDMI: каждая плата поддерживает 4 выхода HDMI и 444.
• Поддерживает композитный видеовыход HDMI.
• Поддерживаемое выходное разрешение: 1920*1200@60Гц, 1600*1200@60Гц, 1920×1080@60Гц, 1680×1050@60Гц, 1280×720@60Гц, 1280×1024@60Гц, 1024×768@60Гц
• Поддерживает светодиодный экран и выход с пользовательским разрешением. Может быть настроен с максимальной длиной x шириной области менее 260 Вт
• ип интерфейса видеовыхода
• HDMI
• Интерфейсы видеовыхода 4
• Макс. разрешение выходного видеосигнала 1080P
• Нагрузочная способность видеовыхода на светодиод
• Одиночный сетчатый порт с нагрузкой 2600000,
• Ширина 288-3840;
• Высота 288-2160;
• Ввод и вывод
• Разрешение видеовыходов
• 1360 × 768@60Гц, 1400 × 1050@60Гц, 1280 × 720@60Гц, 1024 × 768@60Гц, 1920 × 1080@60Гц

Входной интерфейс HDMI Hikvision DS-C30S-04HI(V2)

• 4 ⅹ Входная плата HDMI: поддерживает 4 входа HDMI с одним выходом, 444 захвата.
• Поддерживает следующие разрешения: 1024×768@60 Гц, 1280×1024@60 Гц, 1366×768@60 Гц, 1440×900@60 Гц, 1680×1050@60 Гц, 1280×960@60 Гц, 1600×1200@60 Гц, 1280×720P@50 Гц, 1280×720P@60 Гц, 1920×1080P@50 Гц, 1920×1080P@60 Гц, 1920×1200@60 Гц
• Поддерживает композитный аудиовход
• Тип интерфейса видеовхода
• HDMI
• Интерфейсы видеовхода 4
• Макс. разрешение видеовхода 1080P
• Ввод и вывод
• Разрешение на входе
• 720P@50Гц, 720P@60Гц, 1080P@50Гц, 1080P@60Гц

Выходной интерфейс HDMI Hikvision DS-C60S-04HO

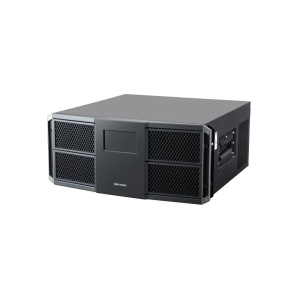

DS-C30S-S11

• Размер экрана 105,42 мм (длина) × 67,07 мм (ширина)
• Разрешение экрана 480 × 272
• Устройство
• Интерфейс питания Переменный ток 100 ~ 240 В, 50/60 Гц
• Размеры (Ширина × Высота × Глубина) 447 мм (глубина) × 207,8 мм (высота) × 442 мм (ширина)
• Высота шасси 4,5 У
• Номер блока питания 1
• Потеря энергии ≤600 Вт (при полной нагрузке)
• Тип автобуса 10-гигабитная сетевая коммутация
• Номер слота Слот дополнительной платы (сервисная плата) × 11, слот коммутационной платы × 1, слот основной платы управления × 2
• Интерфейс сети управления
• 2, 10 М/100 М/1000 М самоадаптирующихся интерфейсов Ethernet
• 1, 10-гигабитный оптический интерфейс
• Вес (полная загрузка) ≤40 КГ (при полной загрузке)
• Слот микроконтроллера 2
• Слот для сервисной платы 11
• Макс. входной слот 10
• Макс. выходной слот 10
• Слот для блока питания 3
• Горячее резервное копирование двух устройств Есть
• Рабочая среда
• Рабочая температура 0 °С ~ 50 °С
• Рабочая влажность 10 ~ 90% (без конденсации)
• Видеостена
• Просмотр в реальном времени одного источника Есть

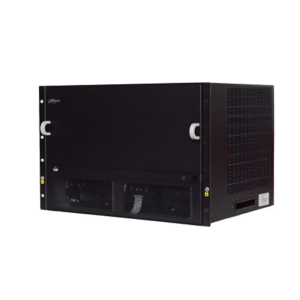

Контроллер для видеостены Dahua DHI-DSCON3000-7U

Контроллер Dahua DHI-DSCON3000-7U представляет собой мощное и гибкое решение для управления видеостенами в самых требовательных условиях. Этот контроллер разработан для масштабируемых систем визуализации, предлагая исключительное качество изображения и надежность в работе, что делает его идеальным выбором для диспетчерских, ситуационных центров и крупных объектов мониторинга.

Системные параметры

Процессор: Intel X86 Baytrail microprocessor

Операционная система: Встроенная LINUX

Шина: PCI-E

Слоты: 22 (2шт- слот для основной платы управления, 20 слотов для видеофункциональных плат)

Основной блок: Модуль питания (опционально резервное питание), основная плата управления, задняя панель с шиной PCI-E, интеллектуальный вентилятор с контролем температуры

Карта видеоввода: Максимум 20

Карта видеовывода: Максимум 20

Видеостена

Видеостена: Поддержка функций сшивки, увеличения, объединения, перемещения и наложения

Сшивка: Поддержка сшивки видеостены (макс. 160 ЖК-дисплеев))

Входные источники: HD/SD, цифровой/аналоговый (поддержка гибридного входа)

Выходные порты: HDMI

Режим управления: Клиент на ПК/Сетевое клавиатурное управление/iPad

Сеть

Интерфейсы: 2 порта RJ-45 (10/100/1000М)

Серийный порт: 4 порта RS232 (1 DB9, 3 RJ45), для консоли и управления, 1 порт RS485

USB: 3 порта USB 2.0, 1 порт USB 3.0

Прочее:

Потребляемая мощность 90W (минимальная конфигурация) / 590W (полная конфигурация)

Рабочая среда: -10°C ~ +55°C

Габариты: 7U, 482.6 × 434 × 310 мм

Вес: ≤35 кг (полная конфигурация)

Совместимые карты ввода: VI0201UH-DC3000(HDMI), VI0401HH-DC3000(HDMI), VI0801HH-DC3000(HDMI), VI0401HD-DC3000 (DVI-I), VI0401HS-DC3000(3G-SDI), VI3201FB-DC3000 (CVBS), Network Video

Совместимые карты вывода: VO0801HH-DC3000 (HDMI), VO0401HS-DC3000(3G-SDI), VO0801HS-DC3000(HD-SDI)

Карта видеовывода Dahua VO0405UH-DC3000 4CH HDMI output

·   Интерфейс: 4 канала HDMI 1.4

·   Возможности декодирования: 2 канала при 12 Мп (15 кадров в секунду) / 4 канала при 4K (25 кадров в секунду) / 16 каналов при 1080P (25 кадров в секунду) / 32 канала при 720P (25 кадров в секунду) / 64 канала при D1 (25 кадров в секунду), поддержка H.265

·  Разрешение: 3840×2160 при 30 кадрах в секунду (HDMI 2, 3) / 1920×1080 при 60 кадрах в секунду / 1600×1200 при 60 кадрах в секунду / 1400×1050 при 60 кадрах в секунду / 1366×768 при 60 кадрах в секунду / 1280×1024 при 60 кадрах в секунду / 1280×720 при 60 кадрах в секунду / 1024×768 при 60 кадрах в секунду

Контроллер видеостены Lenkeng LKV104VW-V2.0

Контроллер видеостены Lenkeng LKV104VW-V2.0 — это высококачественное устройство, предназначенное для управления и синхронизации нескольких дисплеев, используемых в видеостенах. Он позволяет вам подключать до 4 источников HDMI и выводить видеосигнал на 4 дисплея с возможностью масштабирования и управления контентом. Контроллер идеально подходит для использования в различных коммерческих и профессиональных сферах, включая цифровые рекламные панели, презентации, конференц-залы и публичные пространства.

Lenkeng LKV104VW-V2.0 поддерживает 4K разрешение, что обеспечивает кристально чистое изображение на каждом дисплее. Управление контентом на видеостене становится простым и интуитивно понятным благодаря удобному интерфейсу и поддержке различных режимов отображения.

Преимущества модели LKV104VW-V2.0:

• Поддержка 4K разрешения для всех подключённых дисплеев.
• Легкость в управлении видеостеной с помощью удалённого управления через ИК или RS232.
• Поддержка многоэкранных конфигураций для реализации сложных визуальных решений.
• Автоматическое масштабирование контента для отображения на нескольких экранах.
• Подходит для использования в коммерческих и публичных пространствах (торговые центры, выставки, рекламные панели и другие).

Основные характеристики:

• Входы: 1 x HDMI
• Выходы: 4 x HDMI
• Максимальное поддерживаемое разрешение: до 4K (3840x2160) при 60 Гц
• Поддержка HDR: Да (High Dynamic Range)
• Версия HDMI: 2.0
• Версия HDCP: HDCP 2.2, HDCP 1.4
• Скорость передачи данных: до 18 Gbps для поддержания стабильного качества изображения
• Поддержка многозадачности: Возможность отображения контента с нескольких источников на различных частях видеостены.
• Масштабирование и синхронизация: Автоматическое масштабирование контента для идеального отображения на всех экранах.
• Управление:
  • Локальное: кнопки управления на панели устройства.
  • Удалённое: ИК-пульт, RS232 для интеграции с внешними системами управления.
• Рабочая температура: от 0°C до 40°C
• Источник питания: DC 12V, 3A
• Потребляемая мощность:
• Размеры: 250 x 120 x 25 мм
• Вес: 500 г
• Цвет: Черный

Поддерживаемые форматы видео:

• 480i при 60 Гц, 480p при 60 Гц
• 576i при 50 Гц, 576p при 50 Гц
• 720p при 50/60 Гц
• 1080i при 50/60 Гц, 1080p при 50/60 Гц
• 2160p при 24/25/30/50/60 Гц
• 4096x2160 при 24/25/30/50/60 Гц

Поддерживаемые аудиоформаты:

• LPCM 7.1
• Dolby TrueHD 7.1
• DTS-HD Master Audio
• Dolby Digital Plus
• Dolby Atmos
• DTS Audio

Особенности:

• Подключение нескольких дисплеев: Возможность подключения до 4 дисплеев с синхронизацией контента.
• Простота установки: Устройство готово к использованию сразу после подключения и не требует сложной настройки.
• Универсальность: Контроллер подходит для самых различных сценарием, таких как цифровая реклама, выставки и презентации.
• Интерфейс управления: Удобное управление с помощью ИК-пульта и RS232 для интеграции с внешними системами управления.

Подходит для:

• Коммерческих и рекламных установок в торговых центрах, на выставках и в публичных местах.
• Презентации, конференции и другие события, где требуется использование видеостен.
• Управление контентом в дисплейных стендах и цифровых вывесках.

Контроллер видеостены Lenkeng LKV104VW-V2.0 — это надежное решение для создания профессиональных видеостен с возможностью гибкого и эффективного управления контентом. Высокое качество изображения и удобное управление позволяют использовать его в самых разных сферах деятельности, обеспечивая визуальное превосходство и простоту в эксплуатации.

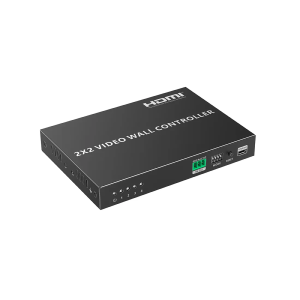

Контроллер видеостены Lenkeng LKV144VW (4K, 2x2)

Lenkeng LKV144VW — это профессиональный контроллер видеостены с поддержкой 4K@60 Гц, предназначенный для создания видеостен из 2–4 дисплеев. Устройство принимает один HDMI-сигнал и распределяет его на четыре экрана, формируя единую картинку или различные варианты раскладки.

Для чего нужен этот контроллер

Контроллер видеостены LKV144VW решает задачу вывода одного источника изображения (ПК, медиаплеер, рекламный плеер, видеорегистратор и т.д.) одновременно на несколько экранов с возможностью гибкого «сплайсинга» (нарезки) изображения. Это позволяет:

• Создать видеостену формата 2x2 из четырёх дисплеев;
• Использовать один источник сигнала для витринных, рекламных или информационных видеостен;
• Получить крупное цельное изображение для презентаций, контроля, мониторинга и т.п.;
• Компенсировать особенности монтажа (например, перевёрнутые верхние панели) за счёт поворота изображения на 180°.

Для кого подходит

Модель LKV144VW будет полезна:

• Системным интеграторам и инсталляторам AV-решений;
• IT- и AV-специалистам компаний, которые разворачивают свои видеостены;
• Ритейлу и HoReCa — магазины, рестораны, ТРЦ, шоурумы;
• Офисам и конференц-залам — для больших презентационных экранов;
• Диспетчерским и центрам мониторинга — видеостены для камер наблюдения, SCADA, карт и панелей управления;
• Выставкам и event-площадкам — временные инсталляции и промо-зоны.

Основные возможности и режимы работы

• 1 HDMI-вход и 4 HDMI-выхода — один источник сигнала, до четырёх подключённых дисплеев.
• Поддержка разрешения до 3840×2160 @ 60 Гц (4K) с обратной совместимостью с более низкими разрешениями (1080p и ниже).
• Различные варианты видеостены: 1x1, 1x2, 1x3, 1x4, 2x1, 3x1, 4x1, 2x2 — гибкая конфигурация под ваши задачи.
• Управление режимами: выбор раскладки видеостены с помощью DIP-переключателей на корпусе или через RS-232 командой.
• Аудио-выход 3,5 мм — стереозвук (LPCM 2.0) для подключения к внешней акустике или усилителю.
• Поворот изображения на 180° для выходов HDMI1/HDMI2 в режимах 2x1 и 2x2 — удобно, если верхние дисплеи установлены вверх ногами.
• Обновление прошивки через micro-USB — возможность актуализировать функционал устройства.
• Защита и надёжность: грозозащита, защита от перенапряжений и ESD — стабильная работа в коммерческих инсталляциях.
• Plug and Play: не требует установки драйверов, работает сразу после подключения.

Типичные сценарии использования

• Рекламные видеостены в витринах магазинов и ТРЦ;
• Информационные панели в аэропортах, бизнес-центрах, отелях;
• Презентационные экраны в конференц-залах и переговорных;
• Видеостены видеонаблюдения в диспетчерских и центрах безопасности;
• Стенды и инсталляции на выставках и мероприятиях.

Ключевые технические характеристики

Преимущества для заказчика

• Простая инсталляция — подключили HDMI-источник, 4 дисплея и выбрали режим модулем DIP.
• Гибкость конфигурации — один и тот же контроллер подходит под разные схемы расположения экранов.
• Надёжность — рассчитан на круглосуточную работу в коммерческих инсталляциях.
• Экономия — один контроллер заменяет несколько отдельных устройств распределения и масштабирования сигнала.

Итог: Lenkeng LKV144VW — это универсальное и надёжное решение для построения компактных 4K-видеостен 2x2 и линейных конфигураций из четырёх экранов, подходящее для розницы, бизнеса, диспетчерских и любых объектов, где требуется крупный, яркий и управляемый видеоконтент.

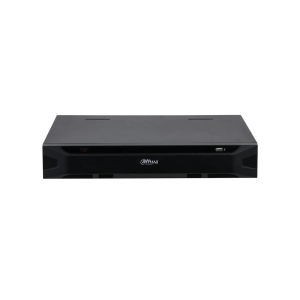

Видеодекодер Dahua DHI-NVD0200FX-A01

Видеодекодер Dahua DHI-NVD0200FX-A01 — это устройство, предназначенное для декодирования видеопотоков с высоким разрешением. Он обеспечивает четкость и детализацию изображения, предлагая отличное качество и производительность для профессиональных систем видеонаблюдения. Этот декодер поддерживает широкий спектр форматов и разрешений, что делает его универсальным решением для различных установок.

Технические характеристики:

• Операционная система: Linux

• Количество каналов видеовыхода: 2 × HDMI

• Видео форматы: H.265, H.264

• Аудио форматы: PCM

• Возможности декодирования:

  • 2 канала 8 MP@25 fps

  • 3 канала 6 MP@25 fps

  • 5 каналов 5 MP@25 fps

  • 5 каналов 4 MP@25 fps

  • 7 каналов 3 MP@25 fps

  • 10 каналов 1080p@30 fps

  • 32 канала D1@30 fps

• Разрешение декодирования: QCIF, CIF, 2CIF, HD1, D1, 720p, 1080p, 3 MP, 4 MP, 5 MP, 6 MP, 8 MP

• Разрешение вывода:

  • 1024 × 768@60 Hz

  • 1280 × 720@60 Hz

  • 1280 × 1024@60 Hz

  • 1920 × 1080@60 Hz (по умолчанию)

• Многократное отображение: Разделение на 1/4/6/8/9/16/25 окон. Поддерживает пользовательское разделение M × N, где M × N ≤ 25.

• Склеивание экранов: До 20 экранов могут быть соединены вместе.

• Окно и перемещение: Поддержка индивидуальной настройки окон и перемещения (до 25 каналов с оконной настройкой).

• Планирование: Сохранение схем, тур схем, запланированные схемы и настройка интервалов туров.

• Поддержка LED с мелким пиксельным шагом: Подключение и настройка разрешений для LED с мелким пиксельным шагом.

• Цвет фона: Отображение HD-фоновых изображений с возможностью настройки фона для видеостены.

• Виртуальный LED: Поддержка пользовательского OSD текста, включая местоположение и размер шрифта.

Порты:

• Видеовыход: 2 × HDMI

• Аудиовыход: 2 × HDMI, 1 × 3.5 мм

• Сетевой порт: 1 × RJ–45 10 M/100 M/1000 M с адаптацией

• RS-232: 1 × RJ-45

• USB: 3 × USB

Прочее:

• Источник питания: 100–240 В

• Потребление энергии: ≤24 Вт

• Рабочая температура: –10 °C до +55 °C

• Рабочая влажность: 10%–95%

• Габариты:

  • Продукт: 150 × 92 × 32,8 мм

  • Упаковка: 297 × 163 × 71 мм

• Вес:

  • Брутто: 0,5 кг

  • Нетто: 0,3 кг

Почему стоит выбрать декодеры Dahua?

Декодеры Dahua — это отличное решение для создания видеостен с минимальными затратами. Высокое качество изображения, простота установки, надежность и экономичность делают их идеальным выбором для небольших проектов и стандартных видеонаблюдательных систем. Декодеры обеспечивают все необходимые функции для отображения видео с сетевых камер и могут использоваться для создания мощных, но доступных по цене видеостен.

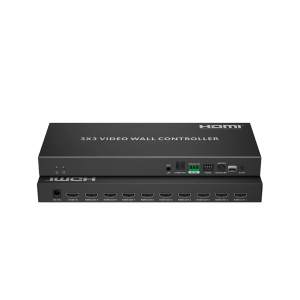

Контроллер видеостены Lenkeng LKV109VW-V2.0 (3x3)

Lenkeng LKV109VW-V2.0 — это контроллер видеостены формата 1 вход на 9 выходов, поддерживающий один HDMI-источник с разрешением до 4096x2160@60Hz и девять HDMI-выходов с разрешением до 1080P. Устройство поддерживает широкий набор режимов разбивки экрана: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3, что позволяет собирать видеостены самой разной конфигурации из одного источника сигнала.

Для чего нужен этот контроллер

LKV109VW-V2.0 создан для построения крупных видеостен там, где одного экрана недостаточно, а установка полноценной матричной системы избыточна. Устройство одним нажатием разбивает изображение с единственного источника на девять дисплеев, собранных в конфигурацию до 3x3 — это удобно для торговых центров, диспетчерских, конференц-залов, выставочных стендов и презентационных пространств, где нужно эффектно и быстро развернуть масштабную видеостену без сложной настройки.

Ключевые особенности

• Поддержка одного HDMI-входа с разрешением 4096x2160@60Hz и девяти HDMI-выходов с разрешением 1080P
• Множество режимов разбивки: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3
• Переключение режима разбивки через DIP-переключатели
• Управление режимом разбивки по командам RS-232
• Аудиовыход 3.5 мм (левый/правый канал)
• Поддержка аудиовыхода S/PDIF
• Поворот изображения на 180° в режимах 2x2/2x3/2x4 — полезно, если верхние дисплеи установлены "вверх ногами"
• Обновление прошивки через порт micro USB
• Защита от молний, скачков напряжения (surge protection) и статического электричества (ESD protection)
• Технология Plug and Play — не требует установки драйверов

Совместимость и разрешения

• Совместимость: HDMI 2.0, HDCP 1.4 / HDCP 2.2
• Вход: 4096x2160@24/25/30/50/60Hz, 3840x2160@24/25/30/50/60Hz, 3440x1440@60Hz, 2560x1600@60Hz, 2560x1440@60Hz, 2560x1080@60Hz, 1920x1200@60Hz
• Выход: в режимах 0000/0001/0010 максимальное разрешение — 1080P@30Hz; в остальных режимах — до 1080P@60Hz

Аудио

• Выход 3.5 мм: PCM
• Выход S/PDIF: PCM
• HDMI-выход: PCM

Настройка режимов сплайсинга

• Режимы: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3
• RS-232 (GND/RxD/TxD), скорость по умолчанию: 9600. Переключение режима по RS-232 доступно только при установке DIP-переключателей в положение «1111»

Питание и эксплуатация

• Питание: DC 12V/2A
• Потребляемая мощность:
• Рабочая температура: от -20°C до 60°C
• Температура хранения: от -30°C до 70°C
• Влажность: 0~90% RH (без конденсации)

Корпус и защита

• Материал корпуса: металл (Iron)
• Цвет: чёрный
• Вес: 844 г
• Размеры: 265(Д) x 105(Ш) x 25(В) мм
• Защита от статического электричества (ESD): контактный разряд уровня 2 (±4кВ), воздушный разряд уровня 3 (±8кВ), соответствие стандарту IEC61000-4-2
• Защита от грозовых разрядов и скачков напряжения (Surge protection)

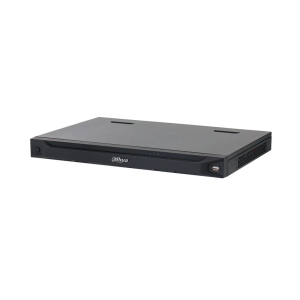

Видеодекодер Dahua DHI-NVD0105DH-4K

Видеодекодер Dahua DHI-NVD0105DH-4K — это решение для автономного просмотра, предназначенное для профессиональных систем видеонаблюдения. Он поддерживает декодирование видео с разрешением до 12 MP, что позволяет работать с высококачественными видеопотоками для мониторинга объектов. Этот видеодекодер обеспечит отличную производительность при декодировании и отображении видео, а также предоставляет множество функций для управления и настройки.

Характеристики:

• Процессор: Intel x86

• Операционная система: Встроенный LINUX

• Форматы видео: H.265 + / H.265 / H.264 / MPEG4 / MJPEG

• Аудиоформат: PCM / G.711

• Разрешение декодирования:

  • 12 MP

  • 8 MP

  • 5 MP

  • 3 MP

  • 1080P

  • 720P

  • 960H

  • D1

  • HD1

  • 2CIF

  • CIF

  • QCIF

• Видео выходы: HDMI, VGA

• Разрешение экрана:

  • 3840×2160 (Ultra HD 4K)

  • 1920×1080

  • 1280×1024

  • 1280×720

  • 1024×768

• Аудио выход: HDMI

• Интерфейсы связи:

  • 1 сетевой порт RJ45 (10M / 100M / 1000M, самоадаптивный)

  • 1 RS232 (DB9)

  • 1 RS485

• Двунаправленный разговор: 1 канал, RCA in / RCA out (2Vrms, 10K ohms)

• Тревожный вход: 4 канала

• Выходы сигнализации: 4 канала реле (30VCD 1A, 125VAC 0.5A)

• Источник питания: DC12V, 3,3A

• Потребляемая мощность: ≤20W

• Рабочая температура: От -10 °C до +55 °C (от 14 °F до 131 °F)

• Рабочая влажность: 10 ~ 90% относительной влажности / 86 ~ 106 кПа

• Размеры: 440 × 322,8 × 44 мм (1U)

• Вес: 3,5 кг

Возможности декодирования:

• Поддержка декодирования:

  • 3 канала @ 12 MP

  • 4 канала @ 4K

  • 16 каналов @ 1080P

  • 36 каналов @ 720P

  • 64 канала @ D1

Особенности:

• Поддержка интеллектуальных регулярных линий для упрощения анализа видеопотока.

• Возможность использования мультиэкранного разделения: 1/4/9/16/25/36/64.

• Локальный графический интерфейс, поддерживающий управление с помощью мыши.

• Поддержка выхода аудио и двунаправленного разговора.

• Возможности для подключения сигнализации и тревожных выходов.

Почему стоит выбрать Dahua DHI-NVD0105DH-4K?
Этот видеодекодер является идеальным решением для организаций, которым нужно эффективно обрабатывать и декодировать видеопотоки с высокого разрешения. Он идеально подходит для профессиональных систем видеонаблюдения, предоставляя все необходимые функции для автономного просмотра, управления и обработки сигналов.

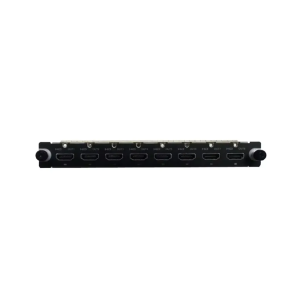

Карта видеовывода Dahua VO0801HH-DC3000

Интерфейс: 8 каналов HDMI 1.3,

Поддержка разделения: максимум 32 слоя

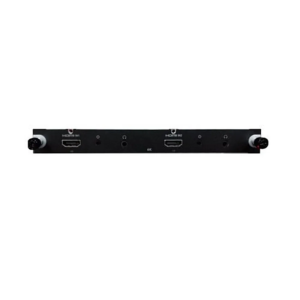

Карта видеоввода Dahua VI0201UH-DC3000

Интерфейс: 2 × HDMI 1.4, поддержка HDCP

Возможности доступа: 2 канала при 4K, обратно совместимы

Карта видеоввода Dahua VI3201FB-DC3000

Интерфейс: 2 × DVI-D, 2 × BNC интерфейса с плетеными кабелями, 16 в 1

Формат сигнала: PAL

Возможности доступа: 32 канала при 960H или D1

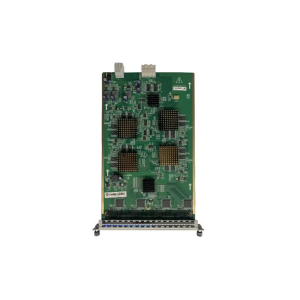

Плата расширения Dahua VI0401HH-DC3000 4CH HDMI input

Интерфейс: 4 × HDMI 1.3, поддержка HDCP

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

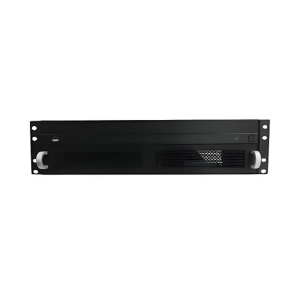

Плата расширения Dahua VI0801HH-DC3000

Плата расширения Dahua VI0801HH-DC3000 представляет собой высокопроизводительное решение для управления видеостенами и многоканальным видео. Она предназначена для профессионального использования в сложных системах видеонаблюдения и цифровых вывесок, обеспечивая надежное и гибкое управление видео сигналами.

Описание:

• Стандартный размер: 19 дюймов, 4U ATCA промышленный корпус, обеспечивает надежность и совместимость с различными монтажными стойками.
• Проектирование задней панели: Высокоскоростное пассивное исполнение задней панели обеспечивает надежность и стабильность соединений.
• Конфигурация: Легкая и гибкая настройка благодаря конструкции с модульными картами, которые можно вставлять по мере необходимости.
• Декодирование сигналов: Поддержка декодирования до 160 каналов @1080P или 640 каналов @D1 (при полной конфигурации).
• Резервное питание: Опционально доступно, а также умный вентилятор с контролем температуры для надежной работы в различных условиях.
• Фреймворк FPGA: Встроенная матрица коммутатора с ультравысокой пропускной способностью, высокая способность обработки изображений и гибкий обмен данными.
• Основной управляющий чип: Мощный чип с ультравысокой пропускной способностью данных и хорошей расширяемостью.
• Шина PCI-E: Обеспечивает высокую пропускную способность системы.
• Входные и выходные сигналы: Поддержка аналоговых и цифровых видео сигналов на входе и выходе матрицы.
• Выход без сжатия: Поддержка кодирования цифрового сигнала без сжатия.
• Сетевые порты: 2 порта RJ-45 гигабитной сети для управления матрицей и предварительного просмотра.
• Удаленное управление: Возможность удаленного воспроизведения аналогового/цифрового видео на видеостену, удаленного перезагрузки, обновления, настройки по умолчанию и других операций.

Характеристики:

• Корпус: 19 дюймов, 4U ATCA
• Конструкция задней панели: Пассивное высокоскоростное исполнение
• Конфигурация: Модульные карты
• Декодирование сигналов: 160 каналов @1080P или 640 каналов @D1
• Питание: Резервное питание (опция)
• Охлаждение: Умный вентилятор с контролем температуры
• Фреймворк: FPGA, матрица коммутатора
• Основной чип: Высокая пропускная способность данных
• Шина: PCI-E
• Сигналы: Аналоговые/цифровые входные и выходные
• Кодирование: Без сжатия
• Сетевые порты: 2 x RJ-45 гигабитные
• Удаленное управление: Воспроизведение, перезагрузка, обновление

Карта видеоввода Dahua VI0401HD-DC3000

Интерфейс: 4 × DVI-I (поддерживает VGA/HDMI1.3 с помощью адаптера)

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
 1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

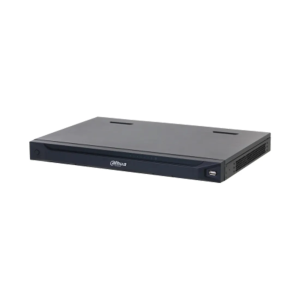

Видеодекодер Dahua DHI-NVD0605DU-2I

Dahua DHI-NVD0605DU-2I — профессиональный сетевой видеодекодер (Network Video Decoder) для систем видеонаблюдения, ситуационных центров и видеостен. Устройство принимает видеопотоки с IP-камер, видеорегистраторов и серверов управления видео по сети и преобразует (декодирует) их в сигнал, который выводится напрямую на мониторы, LED-экраны или видеостену через 6 портов HDMI. Проще говоря, декодер заменяет компьютеры с клиентским ПО: изображение с десятков камер выводится на большие экраны стабильно, без зависаний, без операционной системы на рабочем месте оператора и без лишних затрат на рабочие станции.

Для чего используется

Основная задача устройства — построение экранов коллективного отображения. Типовые сценарии применения:

• Ситуационные центры и диспетчерские — вывод изображения с камер на видеостену из нескольких панелей или на светодиодный экран, с автоматической сменой сцен и раскладок.
• Посты охраны и мониторинговые центры — круглосуточное отображение камер на 1–6 мониторах, управление раскладками с сервера или платформы.
• Торговые центры, вокзалы, производства, школы, стадионы — централизованный контроль территории с большим количеством камер высокого разрешения.
• Коммерческие дисплеи и конференц-залы — вывод на экран как видеонаблюдения, так и сигнала с компьютера или системы видеоконференцсвязи (через входы HDMI).

Как это работает

Декодер подключается в локальную сеть через гигабитный порт RJ-45 и получает потоки от камер напрямую (по ONVIF, RTSP, частным протоколам Dahua и Hikvision) либо от системы управления видео (DSS, ICC и другие платформы Dahua). Выходы HDMI подключаются к мониторам, к контроллеру LED-экрана или к панелям видеостены. Настройка раскладок, сцен, туров и фоновых изображений выполняется через веб-интерфейс устройства или из платформы видеонаблюдения. Дополнительно доступны входы HDMI — на экран можно вывести картинку с ноутбука или системы ВКС и совмещать её с окнами видеонаблюдения.

Ключевые возможности

• 6 каналов вывода HDMI. Шесть независимых выходов позволяют собрать видеостену из 6 экранов или обслуживать до шести отдельных мониторов одним устройством.
• Мощное декодирование. Поддерживается обработка потоков вплоть до 7680 × 4320@60 к/с с камер 32 Мп. Реальная ёмкость: 2 канала 32 Мп@25 к/с (только H.265), 7 каналов 12 Мп, 10 каналов 8 Мп, 14 каналов 6 Мп, 18 каналов 5 Мп, 21 канал 4 Мп, 28 каналов 3 Мп, 43 канала 1080p или 108 каналов D1 при 25 к/с.
• Работа с LED-экранами. Поддержка нестандартных сверхшироких и сверхвысоких разрешений с произвольной настройкой: максимум 3840 пикселей по ширине и по высоте, минимум 524 пикселя. Это позволяет подключать светодиодные экраны с мелким шагом пикселя (fine pitch LED) без промежуточных масштабаторов.
• Гибкое разбиение экрана. Раскладки 1/4/6/8/9/16/25/36 окон, а также произвольное разбиение M × N (до 36 окон). Поддерживается наложение окон, свободное перемещение (роуминг) и изменение размера окон.
• Склейка экранов. До 6 дисплеев объединяются в единое полотно, синхронизация раскладок происходит за миллисекунды — картинка на всех экранах переключается одновременно, без рассинхрона.
• Сцены и туры. Настройка схем отображения, автоматическая смена сцен по расписанию и по заданному интервалу.
• Поддержка форматов сжатия. Видео: H.265, H.264, MJPEG, MPEG4, MPEG2, SVAC. Аудио: PCM, G.711, AAC. Разрешения от QCIF и D1 до 12 Мп и 32 Мп.
• Входы HDMI (2 канала). Приём сигнала с разрешением до 3840 × 2160@60 к/с, а также 4096 × 2160@60 Гц; вывод изображения с ПК или системы видеоконференций на видеостену. Задержка в режиме KVM при 1080p@60 вход / 1080p@60 выход — около 150 мс.
• Отображение аналитики (AI). Правила интеллектуального видеоанализа (пересечение линии, вторжение в зону и т. п.) выводятся прямо на большой экран.
• Виртуальный LED и фоновые изображения. Наложение произвольного текста OSD с настройкой положения и размера шрифта, отображение HD-фонов и выбор цвета фона видеостены.
• Интеграция с платформами. Бесшовная работа с общими и отраслевыми платформами Dahua, что позволяет строить законченное решение из камер, серверов и средств отображения одного вендора.

Интерфейсы

• Видеовыход: 6 × HDMI
• Видеовход: 2 × HDMI
• Аудио: 2 × 3,5 мм (вход и выход, поддержка двусторонней аудиосвязи)
• Сеть: 1 × RJ-45, 10/100/1000 Мбит/с, самонастраиваемый
• Тревожные входы/выходы: 1 вход / 1 выход
• RS-232: 3 (1 × DB9, 2 × RJ-45)
• RS-485: 1
• USB: 3 (2 × USB 3.0, 1 × USB 2.0)

Технические характеристики

• Процессор: высокопроизводительный встраиваемый процессор
• Операционная система: встроенная Linux
• Протоколы: ONVIF, RTSP, частный протокол Dahua, частный протокол Hikvision
• Тип потока: композитный поток / видеопоток
• Фиксированные разрешения вывода: 1920 × 1080@60 Гц, 1600 × 1200@60 Гц, 1400 × 1050@60 Гц, 1600 × 900@60 Гц, 1366 × 768@60 Гц, 1280 × 1024@60 Гц, 1280 × 720@60 Гц, 1024 × 768@60 Гц; плюс произвольное пользовательское разрешение
• Питание: 100–240 В переменного тока, 50–60 Гц
• Энергопотребление: не более 50 Вт
• Рабочая температура: от –10 °C до +55 °C
• Рабочая влажность: 10–95 % без конденсата
• Габариты устройства: 482,6 × 317,3 × 44,5 мм (корпус 19", высота 1U)
• Габариты упаковки: 536 × 402 × 140 мм
• Вес нетто: 4,5–4,8 кг; вес брутто: 5,3–5,5 кг

Преимущества для заказчика

• Одно устройство высотой 1U в стандартной 19-дюймовой стойке заменяет несколько рабочих станций с клиентским ПО.
• Встроенная ОС Linux обеспечивает круглосуточную работу без перезагрузок, зависаний и обновлений, характерных для ПК.
• Прямое подключение LED-экранов с произвольным разрешением — без дополнительных конвертеров и масштабаторов.
• Простое масштабирование системы: при росте числа камер и экранов достаточно добавить ещё один декодер.
• Снижение совокупной стоимости владения за счёт отказа от дорогих графических станций и лицензий.

Комплектность и заказ

Тип: сетевой видеодекодер. Артикул: DHI-NVD0605DU-2I. Описание производителя: Dahua 6CH UHD Network Video Decoder.
