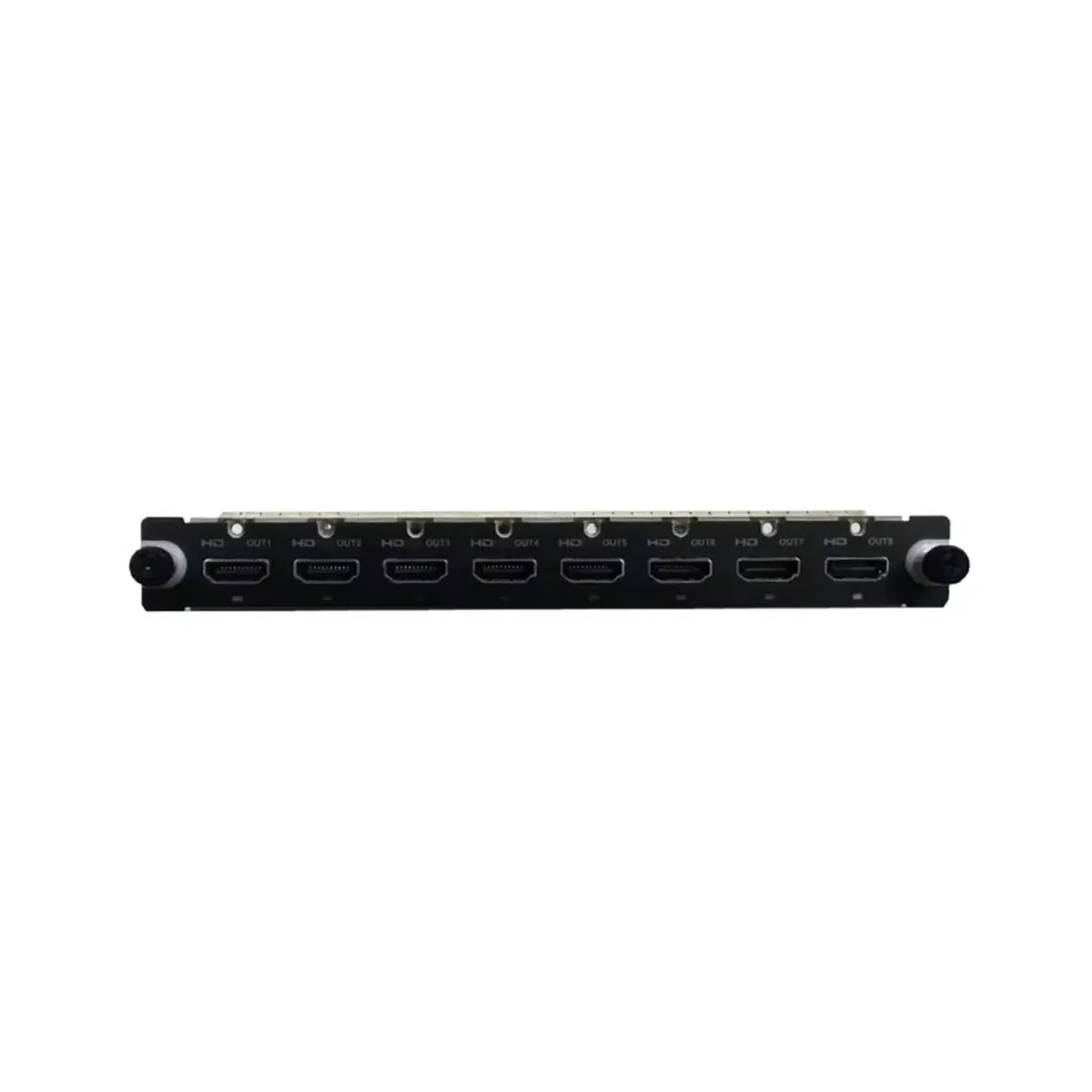

Плата расширения Dahua VO0801HH-DC3000

Карта видеоввода Dahua VI0201UH-DC3000

Интерфейс: 2 × HDMI 1.4, поддержка HDCP

Возможности доступа: 2 канала при 4K, обратно совместимы

Карта видеоввода Dahua VI3201FB-DC3000

Интерфейс: 2 × DVI-D, 2 × BNC интерфейса с плетеными кабелями, 16 в 1

Формат сигнала: PAL

Возможности доступа: 32 канала при 960H или D1

Плата расширения Dahua VI0401HH-DC3000 4CH HDMI input

Интерфейс: 4 × HDMI 1.3, поддержка HDCP

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

Плата расширения Dahua VI0801HH-DC3000

Плата расширения Dahua VI0801HH-DC3000 представляет собой высокопроизводительное решение для управления видеостенами и многоканальным видео. Она предназначена для профессионального использования в сложных системах видеонаблюдения и цифровых вывесок, обеспечивая надежное и гибкое управление видео сигналами.

Описание:

• Стандартный размер: 19 дюймов, 4U ATCA промышленный корпус, обеспечивает надежность и совместимость с различными монтажными стойками.
• Проектирование задней панели: Высокоскоростное пассивное исполнение задней панели обеспечивает надежность и стабильность соединений.
• Конфигурация: Легкая и гибкая настройка благодаря конструкции с модульными картами, которые можно вставлять по мере необходимости.
• Декодирование сигналов: Поддержка декодирования до 160 каналов @1080P или 640 каналов @D1 (при полной конфигурации).
• Резервное питание: Опционально доступно, а также умный вентилятор с контролем температуры для надежной работы в различных условиях.
• Фреймворк FPGA: Встроенная матрица коммутатора с ультравысокой пропускной способностью, высокая способность обработки изображений и гибкий обмен данными.
• Основной управляющий чип: Мощный чип с ультравысокой пропускной способностью данных и хорошей расширяемостью.
• Шина PCI-E: Обеспечивает высокую пропускную способность системы.
• Входные и выходные сигналы: Поддержка аналоговых и цифровых видео сигналов на входе и выходе матрицы.
• Выход без сжатия: Поддержка кодирования цифрового сигнала без сжатия.
• Сетевые порты: 2 порта RJ-45 гигабитной сети для управления матрицей и предварительного просмотра.
• Удаленное управление: Возможность удаленного воспроизведения аналогового/цифрового видео на видеостену, удаленного перезагрузки, обновления, настройки по умолчанию и других операций.

Характеристики:

• Корпус: 19 дюймов, 4U ATCA
• Конструкция задней панели: Пассивное высокоскоростное исполнение
• Конфигурация: Модульные карты
• Декодирование сигналов: 160 каналов @1080P или 640 каналов @D1
• Питание: Резервное питание (опция)
• Охлаждение: Умный вентилятор с контролем температуры
• Фреймворк: FPGA, матрица коммутатора
• Основной чип: Высокая пропускная способность данных
• Шина: PCI-E
• Сигналы: Аналоговые/цифровые входные и выходные
• Кодирование: Без сжатия
• Сетевые порты: 2 x RJ-45 гигабитные
• Удаленное управление: Воспроизведение, перезагрузка, обновление

Карта видеоввода Dahua VI0401HD-DC3000

Интерфейс: 4 × DVI-I (поддерживает VGA/HDMI1.3 с помощью адаптера)

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
 1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

Видеодекодер Dahua DHI-NVD0405DU-2I-8K
Видеодекодер Dahua DHI-NVD0405DU-2I-8K — это высококачественное и надежное решение для декодирования видеопотоков с высоким разрешением. С поддержкой до 8K, этот декодер обеспечивает исключительное качество изображения и идеален для объектов, где необходима высокая детализация и точность в отображении, таких как профессиональные системы видеонаблюдения.

Характеристики:

• Поддержка декодирования:

  • 2 канала 8K

  • 10 каналов 4K

  • 36 каналов 1080P

  • 144 канала D1

  • Возможность декодирования в реальном времени для всех этих каналов

• Входы видео:

  • 1 канал HDMI 2.0, 1 канал HDMI 1.4

• Выходы видео:

  • 4 канала HDMI2.0 с поддержкой 4K@60fps

• Сращивание изображений: Поддержка сращивания изображений до 8K для создания единой видеостены

• Мультиэкранный дисплей:

  • Поддержка до 4 дисплеев или мониторов видеостены

  • Управление сращиванием экранов для масштабирования, объединения, перемещения и наложения

  • Поддержка разделения экрана на 1/4/6/8/9/16/25/36 частей, а также свободное разделение

• Функция «рыбий глаз»: Поддержка разделенного дисплея с несколькими видео для установки на потолке, на стене или на земле

• Сигнализация и интерфейсы:

  • Поддержка сигнализации

  • Входы и выходы для управления через RS232 и RS485

• Установка: Поддержка различных режимов установки: потолочный монтаж, настенный монтаж, наземная установка

Почему стоит выбрать видеодекодер Dahua DHI-NVD0405DU-2I-8K?
Этот видеодекодер предназначен для высококачественного отображения и декодирования видеопотоков, идеально подходящих для профессиональных систем видеонаблюдения. Он предлагает отличную гибкость в организации видеостен и поддержки множества каналов одновременно. С его помощью можно скомпоновать видеостены с высокой детализацией, а также поддерживать различные методы установки. Благодаря передовым функциям, таким как сращивание экранов и поддержка «рыбьего глаза», этот декодер подходит для масштабируемых решений видеонаблюдения на объектах любого масштаба.

Контроллер для видеостены Dahua DHI-DSCON2100-0412H

DHI-DSCON2100-0412H - Встраиваемый многоэкранный контроллер DSCON2100 поддерживает 4 входа и до 16 выходов. Он оснащен передней панелью с мультимедийным дисплеем и кнопками, что обеспечивает быстрое переключение контента. Контроллер также поддерживает настройку EDID с разрешением до 4K при частоте 60 Гц. Кроме того, он обеспечивает копирование сигнала на видеостену до 16 каналов, а также функции сшивания и роуминга изображений. Это универсальное устройство подходит для самых разных сфер применения, включая лекционные залы, выставочные залы, средние и большие конференц-залы, супермаркеты, центры мониторинга и небольшие и средние командные центры.

Основные преимущества

● 12-канальный вывод HDMI с поддержкой разрешения до 1920 × 1080@60 Гц.
● Поддержка 4-канального HDMI-входа с максимальным разрешением 4K@60 Гц. Возможны режимы переключения:
• 1 канал 4K@60 Гц,
• 2 канала 4K@30 Гц,
• 4 канала 1080p@60 Гц.

● Поддержка декодирования:
• 1 канал — 32 Мп@30 к/с,
• 2 канала — 8 Мп@60 к/с,
• 4 канала — 8 Мп@30 к/с.
Имеется обратная совместимость.

● Вывод изображения в сверхвысоком и панорамном разрешении до 3840 × 524@60 Гц или 524 × 3840@60 Гц.
● Передняя панель оснащена LCD-дисплеем с управляющей ручкой и функциональными клавишами, обеспечивающими быстрое изменение IP-адресов, переключение пресетов и туров, включение/выключение экрана, переключение контента, а также отображение статусов (например, состояния входного сигнала).
● Поддержка разбиения экрана до 9 окон на дисплей и пользовательского деления по схеме M × N.
● Возможность открытия до 9 окон на дисплей с поддержкой роуминга окон.
● Поддержка настройки сценариев, туров, планирования сценариев и задания интервала тура.
● Отображение фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Поддержка настраиваемых параметров EDID для входного порта.

Технические характеристики

● Количество видеовыходов: 12 HDMI-каналов.
● Интероперабельность: ONVIF; Hikvision Private; Dahua Private.
● Аудиокодеки: PCM; G.711.
● Декодирование: H.264 использует тот же механизм декодирования, что и H.265.
Поддерживаемые режимы:
• 1 канал — 32 Мп@30 к/с
• 2 канала — 12 Мп@30 к/с
• 4 канала — 8 Мп@30 к/с
• 5 каналов — 6 Мп@30 к/с
• 8 каналов — 4 Мп@30 к/с
• 16 каналов — 2 Мп@30 к/с

● Обеспечивается обратная совместимость.
● Поддерживаемые форматы пикселей при декодировании: QCIF, CIF, 2CIF, HD1, D1, 960H, 720p, 1080p, 3 Мп, 4 Мп, 5 Мп, 6 Мп, 8 Мп, 12 Мп, 32 Мп.
● Выходное разрешение:
• Разрешение по умолчанию: 1920 × 1080@60 Гц.
• Поддерживаемые: 1024 × 768@60 Гц, 1280 × 720@60 Гц, 1280 × 1024@60 Гц, 1366 × 768@60 Гц, 1400 × 1050@60 Гц, 1600 × 900@60 Гц, 1920 × 1080@60 Гц.
• Поддержка пользовательского разрешения: ширина от 128 до 3840, высота от 128 до 3840.
• Максимум: 3840 × 524@60 Гц или 524 × 3840@60 Гц.

● Тип потока: составной поток; видеопоток.
● Видеовходы: 2 HDMI 2.0, 2 HDMI 1.3, всего 3 режима входа.
Поддерживаемые режимы:
• 1 канал — 3840 × 2160@60 Гц
• 2 канала — 3840 × 2160@30 Гц
• 4 канала — 1920 × 1080@60 Гц

● Поддержка пользовательского EDID.
● Мультиэкранный режим: поддержка 1, 4, 6, 8, 9-окнного деления, а также пользовательского деления M × N (M × N ≤ 9).
● Сшивка экранов: до 12 дисплеев.
● Оконный режим и роуминг: поддержка до 108 окон и роуминга окон.
● Сценарии и тур: настройка сценариев, туров, планирование сценариев и установка интервала тура.
● Fine Pixel Pitch LED: поддержка пользовательских выходных разрешений и подключения светодиодных дисплеев с малым шагом пикселя.
● Фоновое изображение и цвет: поддержка отображения фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Виртуальный LED: поддержка вывода на экран пользовательского OSD-текста (расположение, размер шрифта, направление прокрутки).

Сценарии применения

● Лекционные залы
● Выставочные залы
● Средние и большие конференц-залы,
● Супермаркеты
● Центры мониторинга
● Небольшие и средние командные центры.

Видеодекодер Dahua DHI-NVD0605DH-4I-4K

Видеодекодер Dahua DHI-NVD0605DH-4I-4K — это высококачественное устройство для декодирования видеопотоков с поддержкой множества форматов и разрешений. Система поддерживает до 128 каналов, что делает её идеальной для создания больших видеостен и управления многоканальными потоками в системах видеонаблюдения и других профессиональных приложениях.

Основные характеристики:

Система:

• Процессор: Встроенный процессор.

• Операционная система: Linux.

Производительность:

• Формат видео: MPEG2, MPEG4, H.264, H.265, SVAC, MJPEG.

• Аудио формат: PCM, G711, AAC.

Емкость декодирования:

• Порты 1, 2, 3:

  • 1 канал 32 МП (25 кадров в секунду)

  • 3 канала 12 МП (15 кадров в секунду)

  • 4 канала 8 МП

  • 16 каналов 1080P

  • 36 каналов 720P

  • 64 канала D1

• Порты 4, 5, 6:

  • 1 канал 32 МП (25 кадров в секунду)

  • 3 канала 12 МП (15 кадров в секунду)

  • 4 канала 8 МП

  • 16 каналов 1080P

  • 36 каналов 720P

  • 64 канала D1

Полное декодирование видео:

• 2 канала 32 МП (25 кадров в секунду)

• 6 каналов 12 МП (15 кадров в секунду)

• 8 каналов 8 МП

• 32 канала 1080P

• 72 канала 720P

• 128 каналов D1

Разрешение декодирования:

• 32 МП, 12 МП, 8 МП, 6 МП, 5 МП, 4 МП, 3 МП, 1080P, 720P, 960H, D1, HD1, 2CIF, CIF, QCIF.

Видеовыход:

• 6-канальный HDMI.

• Разрешение дисплея:

  • Поддержка 3840×2160 (4K) для первых 4 портов.

  • Остальные 2 порта поддерживают разрешение 2560×1600.

Видеовход:

• 2 разъема HDMI.

• 2 разъема DVI-I.

Разрешение сбора (входа):

• 3840×2160 (для HDMI1).

• Поддерживает другие разрешения: 1920×1080, 1600×1200, 1680×1050, 1440×900, 1366×768, 1280×1024 и другие.

Аудиовыход:

• 6-канальный HDMI (встроенный).

Коммуникационные интерфейсы:

• 2 сетевых порта RJ45 (10/100/1000 Мбит/с).

• 3 порта RS232 (1 DB9, 2 разъема RJ45).

• 1 порт RS485.

Двунаправленный разговор:

• 1 пара разъемов 3,5 мм (линейный вход 2,0 В / микрофонный вход 50 мВ / 10 кОм, выход 2,0 В / 16 Ом).

Сигнал тревоги:

• 4 канала тревоги.

Аварийный выход:

• 4-канальный релейный выход (30 В постоянного тока, 1 А; 125 В переменного тока, 0,5 А).

Энергопитание и физические параметры:

• Электропитание: AC100-240 В, 50-60 Гц.

• Энергопотребление: ≤70 Вт.

• Рабочая температура: От -10 °C до +55 °C.

• Рабочая влажность: 10% ~ 95% относительной влажности.

• Размер: 1,5U, 440×408×70 мм.
