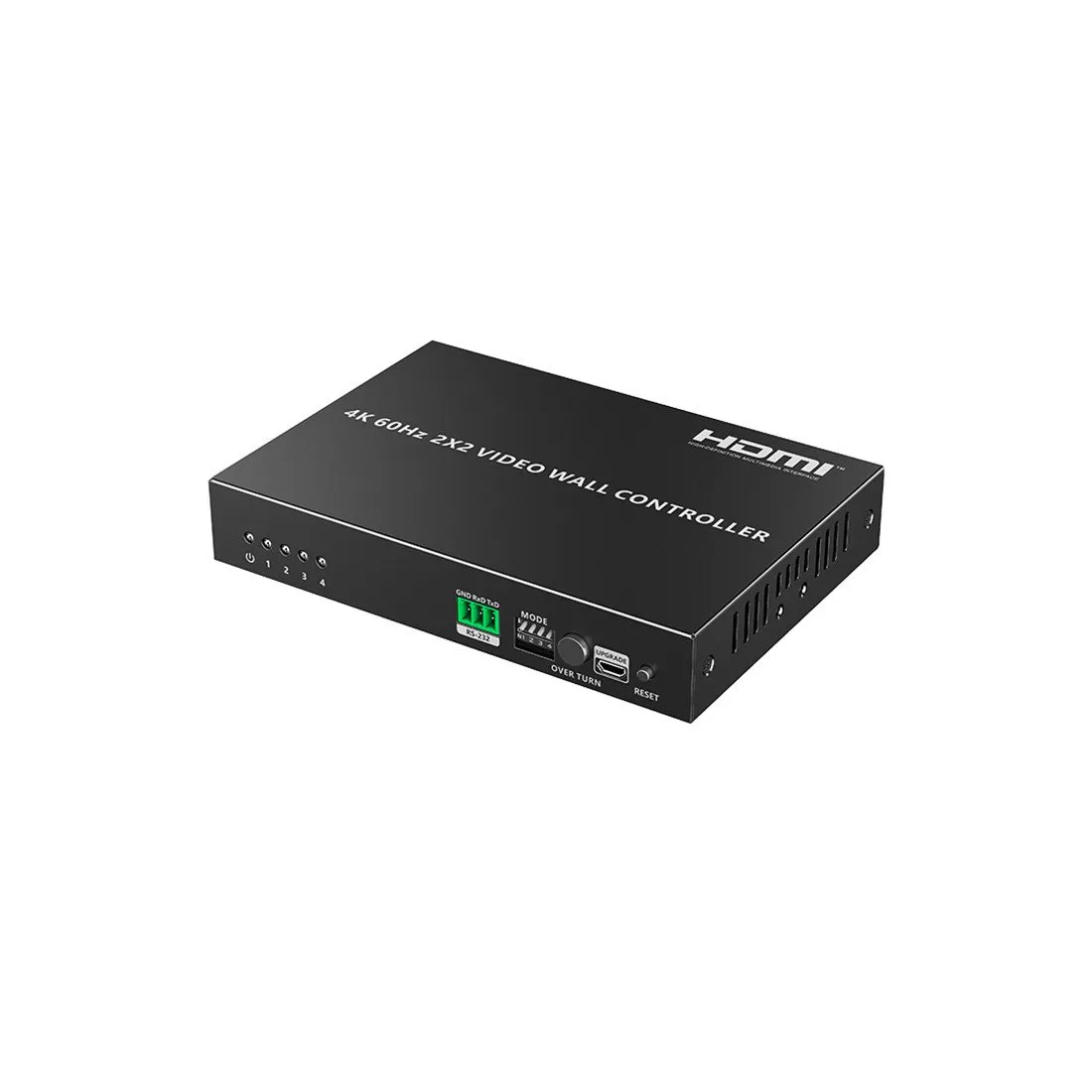

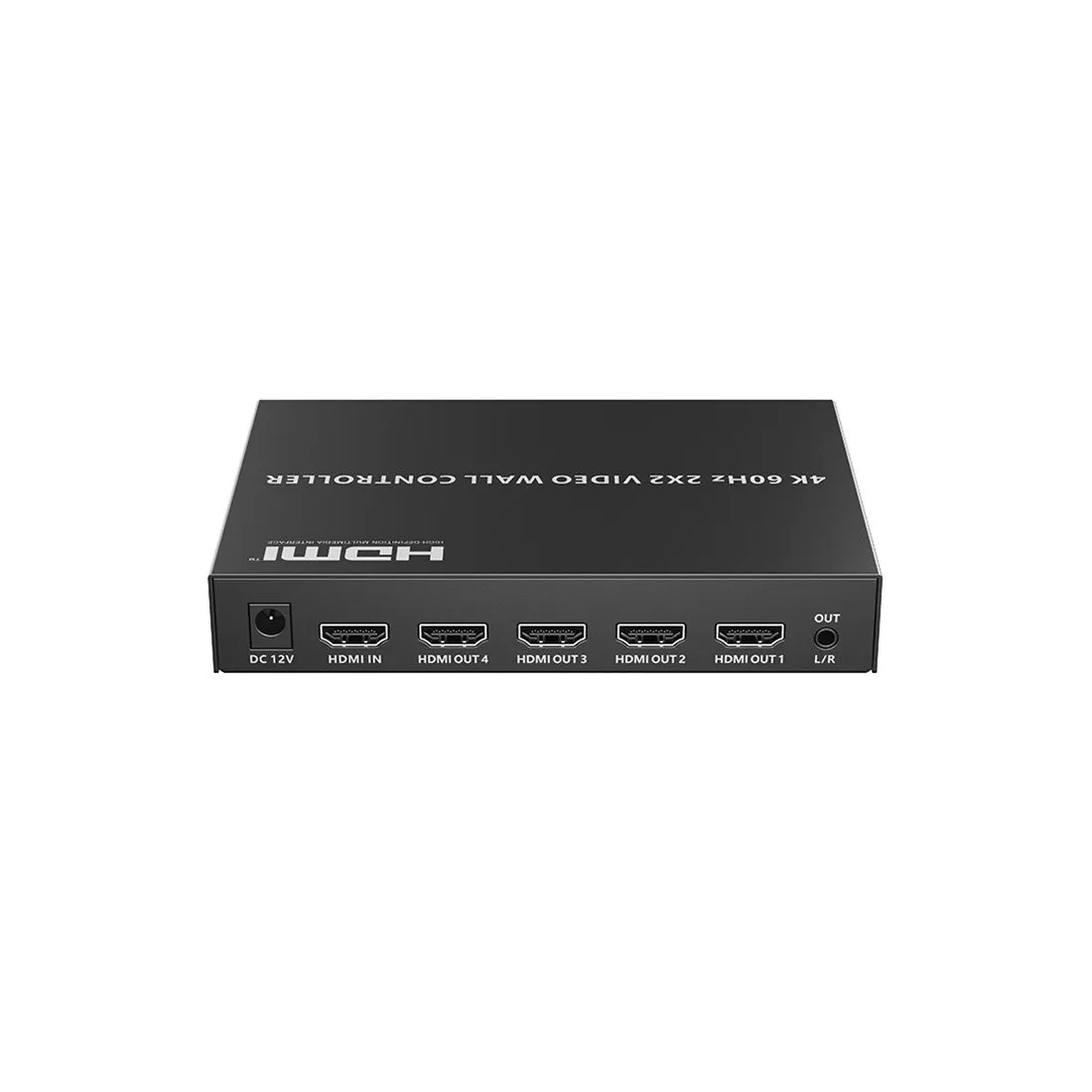

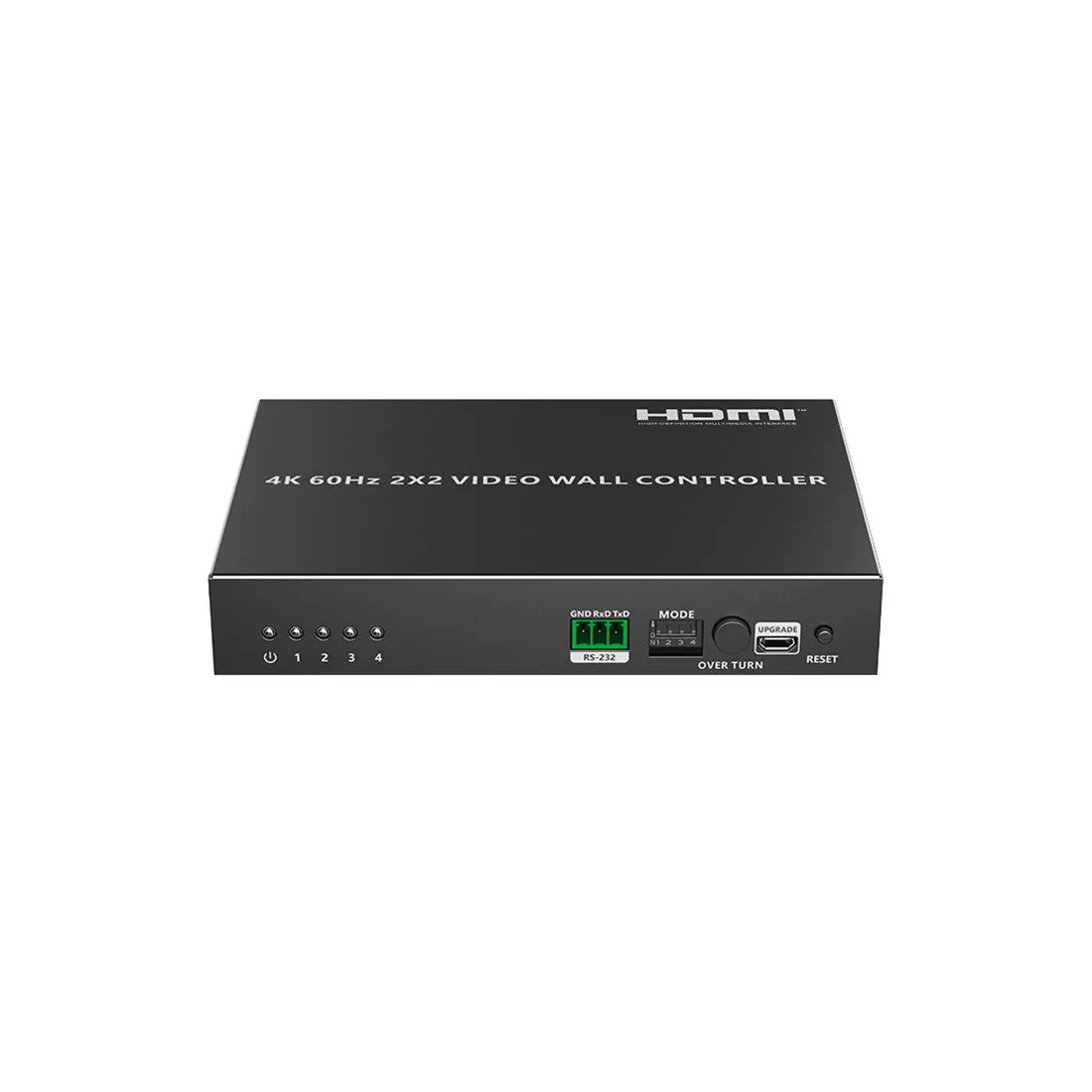

Контроллер видеостены Lenkeng LKV144VW (4K, 2x2)

Контроллер видеостены Lenkeng LKV109VW-V2.0 (3x3)

Lenkeng LKV109VW-V2.0 — это контроллер видеостены формата 1 вход на 9 выходов, поддерживающий один HDMI-источник с разрешением до 4096x2160@60Hz и девять HDMI-выходов с разрешением до 1080P. Устройство поддерживает широкий набор режимов разбивки экрана: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3, что позволяет собирать видеостены самой разной конфигурации из одного источника сигнала.

Для чего нужен этот контроллер

LKV109VW-V2.0 создан для построения крупных видеостен там, где одного экрана недостаточно, а установка полноценной матричной системы избыточна. Устройство одним нажатием разбивает изображение с единственного источника на девять дисплеев, собранных в конфигурацию до 3x3 — это удобно для торговых центров, диспетчерских, конференц-залов, выставочных стендов и презентационных пространств, где нужно эффектно и быстро развернуть масштабную видеостену без сложной настройки.

Ключевые особенности

• Поддержка одного HDMI-входа с разрешением 4096x2160@60Hz и девяти HDMI-выходов с разрешением 1080P
• Множество режимов разбивки: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3
• Переключение режима разбивки через DIP-переключатели
• Управление режимом разбивки по командам RS-232
• Аудиовыход 3.5 мм (левый/правый канал)
• Поддержка аудиовыхода S/PDIF
• Поворот изображения на 180° в режимах 2x2/2x3/2x4 — полезно, если верхние дисплеи установлены "вверх ногами"
• Обновление прошивки через порт micro USB
• Защита от молний, скачков напряжения (surge protection) и статического электричества (ESD protection)
• Технология Plug and Play — не требует установки драйверов

Совместимость и разрешения

• Совместимость: HDMI 2.0, HDCP 1.4 / HDCP 2.2
• Вход: 4096x2160@24/25/30/50/60Hz, 3840x2160@24/25/30/50/60Hz, 3440x1440@60Hz, 2560x1600@60Hz, 2560x1440@60Hz, 2560x1080@60Hz, 1920x1200@60Hz
• Выход: в режимах 0000/0001/0010 максимальное разрешение — 1080P@30Hz; в остальных режимах — до 1080P@60Hz

Аудио

• Выход 3.5 мм: PCM
• Выход S/PDIF: PCM
• HDMI-выход: PCM

Настройка режимов сплайсинга

• Режимы: 1x2/1x3/1x4/2x2/2x3/3x2/2x4/4x2/3x3
• RS-232 (GND/RxD/TxD), скорость по умолчанию: 9600. Переключение режима по RS-232 доступно только при установке DIP-переключателей в положение «1111»

Питание и эксплуатация

• Питание: DC 12V/2A
• Потребляемая мощность:
• Рабочая температура: от -20°C до 60°C
• Температура хранения: от -30°C до 70°C
• Влажность: 0~90% RH (без конденсации)

Корпус и защита

• Материал корпуса: металл (Iron)
• Цвет: чёрный
• Вес: 844 г
• Размеры: 265(Д) x 105(Ш) x 25(В) мм
• Защита от статического электричества (ESD): контактный разряд уровня 2 (±4кВ), воздушный разряд уровня 3 (±8кВ), соответствие стандарту IEC61000-4-2
• Защита от грозовых разрядов и скачков напряжения (Surge protection)

Видеодекодер Dahua DHI-NVD0105DH-4K

Видеодекодер Dahua DHI-NVD0105DH-4K — это решение для автономного просмотра, предназначенное для профессиональных систем видеонаблюдения. Он поддерживает декодирование видео с разрешением до 12 MP, что позволяет работать с высококачественными видеопотоками для мониторинга объектов. Этот видеодекодер обеспечит отличную производительность при декодировании и отображении видео, а также предоставляет множество функций для управления и настройки.

Характеристики:

• Процессор: Intel x86

• Операционная система: Встроенный LINUX

• Форматы видео: H.265 + / H.265 / H.264 / MPEG4 / MJPEG

• Аудиоформат: PCM / G.711

• Разрешение декодирования:

  • 12 MP

  • 8 MP

  • 5 MP

  • 3 MP

  • 1080P

  • 720P

  • 960H

  • D1

  • HD1

  • 2CIF

  • CIF

  • QCIF

• Видео выходы: HDMI, VGA

• Разрешение экрана:

  • 3840×2160 (Ultra HD 4K)

  • 1920×1080

  • 1280×1024

  • 1280×720

  • 1024×768

• Аудио выход: HDMI

• Интерфейсы связи:

  • 1 сетевой порт RJ45 (10M / 100M / 1000M, самоадаптивный)

  • 1 RS232 (DB9)

  • 1 RS485

• Двунаправленный разговор: 1 канал, RCA in / RCA out (2Vrms, 10K ohms)

• Тревожный вход: 4 канала

• Выходы сигнализации: 4 канала реле (30VCD 1A, 125VAC 0.5A)

• Источник питания: DC12V, 3,3A

• Потребляемая мощность: ≤20W

• Рабочая температура: От -10 °C до +55 °C (от 14 °F до 131 °F)

• Рабочая влажность: 10 ~ 90% относительной влажности / 86 ~ 106 кПа

• Размеры: 440 × 322,8 × 44 мм (1U)

• Вес: 3,5 кг

Возможности декодирования:

• Поддержка декодирования:

  • 3 канала @ 12 MP

  • 4 канала @ 4K

  • 16 каналов @ 1080P

  • 36 каналов @ 720P

  • 64 канала @ D1

Особенности:

• Поддержка интеллектуальных регулярных линий для упрощения анализа видеопотока.

• Возможность использования мультиэкранного разделения: 1/4/9/16/25/36/64.

• Локальный графический интерфейс, поддерживающий управление с помощью мыши.

• Поддержка выхода аудио и двунаправленного разговора.

• Возможности для подключения сигнализации и тревожных выходов.

Почему стоит выбрать Dahua DHI-NVD0105DH-4K?
Этот видеодекодер является идеальным решением для организаций, которым нужно эффективно обрабатывать и декодировать видеопотоки с высокого разрешения. Он идеально подходит для профессиональных систем видеонаблюдения, предоставляя все необходимые функции для автономного просмотра, управления и обработки сигналов.

Карта видеовывода Dahua VO0801HH-DC3000

Интерфейс: 8 каналов HDMI 1.3,

Поддержка разделения: максимум 32 слоя

Карта видеоввода Dahua VI0201UH-DC3000

Интерфейс: 2 × HDMI 1.4, поддержка HDCP

Возможности доступа: 2 канала при 4K, обратно совместимы

Карта видеоввода Dahua VI3201FB-DC3000

Интерфейс: 2 × DVI-D, 2 × BNC интерфейса с плетеными кабелями, 16 в 1

Формат сигнала: PAL

Возможности доступа: 32 канала при 960H или D1

Плата расширения Dahua VI0401HH-DC3000 4CH HDMI input

Интерфейс: 4 × HDMI 1.3, поддержка HDCP

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

Плата расширения Dahua VI0801HH-DC3000

Плата расширения Dahua VI0801HH-DC3000 представляет собой высокопроизводительное решение для управления видеостенами и многоканальным видео. Она предназначена для профессионального использования в сложных системах видеонаблюдения и цифровых вывесок, обеспечивая надежное и гибкое управление видео сигналами.

Описание:

• Стандартный размер: 19 дюймов, 4U ATCA промышленный корпус, обеспечивает надежность и совместимость с различными монтажными стойками.
• Проектирование задней панели: Высокоскоростное пассивное исполнение задней панели обеспечивает надежность и стабильность соединений.
• Конфигурация: Легкая и гибкая настройка благодаря конструкции с модульными картами, которые можно вставлять по мере необходимости.
• Декодирование сигналов: Поддержка декодирования до 160 каналов @1080P или 640 каналов @D1 (при полной конфигурации).
• Резервное питание: Опционально доступно, а также умный вентилятор с контролем температуры для надежной работы в различных условиях.
• Фреймворк FPGA: Встроенная матрица коммутатора с ультравысокой пропускной способностью, высокая способность обработки изображений и гибкий обмен данными.
• Основной управляющий чип: Мощный чип с ультравысокой пропускной способностью данных и хорошей расширяемостью.
• Шина PCI-E: Обеспечивает высокую пропускную способность системы.
• Входные и выходные сигналы: Поддержка аналоговых и цифровых видео сигналов на входе и выходе матрицы.
• Выход без сжатия: Поддержка кодирования цифрового сигнала без сжатия.
• Сетевые порты: 2 порта RJ-45 гигабитной сети для управления матрицей и предварительного просмотра.
• Удаленное управление: Возможность удаленного воспроизведения аналогового/цифрового видео на видеостену, удаленного перезагрузки, обновления, настройки по умолчанию и других операций.

Характеристики:

• Корпус: 19 дюймов, 4U ATCA
• Конструкция задней панели: Пассивное высокоскоростное исполнение
• Конфигурация: Модульные карты
• Декодирование сигналов: 160 каналов @1080P или 640 каналов @D1
• Питание: Резервное питание (опция)
• Охлаждение: Умный вентилятор с контролем температуры
• Фреймворк: FPGA, матрица коммутатора
• Основной чип: Высокая пропускная способность данных
• Шина: PCI-E
• Сигналы: Аналоговые/цифровые входные и выходные
• Кодирование: Без сжатия
• Сетевые порты: 2 x RJ-45 гигабитные
• Удаленное управление: Воспроизведение, перезагрузка, обновление

Карта видеоввода Dahua VI0401HD-DC3000

Интерфейс: 4 × DVI-I (поддерживает VGA/HDMI1.3 с помощью адаптера)

Возможности доступа: 4 канала при 1080P, поддержка разрешений:
 1080P / 720P / UXGA / SXGA+ / SXGA / XGA / SVGA / VGA

Контроллер для видеостены Dahua DHI-DSCON2100-0412H

DHI-DSCON2100-0412H - Встраиваемый многоэкранный контроллер DSCON2100 поддерживает 4 входа и до 16 выходов. Он оснащен передней панелью с мультимедийным дисплеем и кнопками, что обеспечивает быстрое переключение контента. Контроллер также поддерживает настройку EDID с разрешением до 4K при частоте 60 Гц. Кроме того, он обеспечивает копирование сигнала на видеостену до 16 каналов, а также функции сшивания и роуминга изображений. Это универсальное устройство подходит для самых разных сфер применения, включая лекционные залы, выставочные залы, средние и большие конференц-залы, супермаркеты, центры мониторинга и небольшие и средние командные центры.

Основные преимущества

● 12-канальный вывод HDMI с поддержкой разрешения до 1920 × 1080@60 Гц.
● Поддержка 4-канального HDMI-входа с максимальным разрешением 4K@60 Гц. Возможны режимы переключения:
• 1 канал 4K@60 Гц,
• 2 канала 4K@30 Гц,
• 4 канала 1080p@60 Гц.

● Поддержка декодирования:
• 1 канал — 32 Мп@30 к/с,
• 2 канала — 8 Мп@60 к/с,
• 4 канала — 8 Мп@30 к/с.
Имеется обратная совместимость.

● Вывод изображения в сверхвысоком и панорамном разрешении до 3840 × 524@60 Гц или 524 × 3840@60 Гц.
● Передняя панель оснащена LCD-дисплеем с управляющей ручкой и функциональными клавишами, обеспечивающими быстрое изменение IP-адресов, переключение пресетов и туров, включение/выключение экрана, переключение контента, а также отображение статусов (например, состояния входного сигнала).
● Поддержка разбиения экрана до 9 окон на дисплей и пользовательского деления по схеме M × N.
● Возможность открытия до 9 окон на дисплей с поддержкой роуминга окон.
● Поддержка настройки сценариев, туров, планирования сценариев и задания интервала тура.
● Отображение фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Поддержка настраиваемых параметров EDID для входного порта.

Технические характеристики

● Количество видеовыходов: 12 HDMI-каналов.
● Интероперабельность: ONVIF; Hikvision Private; Dahua Private.
● Аудиокодеки: PCM; G.711.
● Декодирование: H.264 использует тот же механизм декодирования, что и H.265.
Поддерживаемые режимы:
• 1 канал — 32 Мп@30 к/с
• 2 канала — 12 Мп@30 к/с
• 4 канала — 8 Мп@30 к/с
• 5 каналов — 6 Мп@30 к/с
• 8 каналов — 4 Мп@30 к/с
• 16 каналов — 2 Мп@30 к/с

● Обеспечивается обратная совместимость.
● Поддерживаемые форматы пикселей при декодировании: QCIF, CIF, 2CIF, HD1, D1, 960H, 720p, 1080p, 3 Мп, 4 Мп, 5 Мп, 6 Мп, 8 Мп, 12 Мп, 32 Мп.
● Выходное разрешение:
• Разрешение по умолчанию: 1920 × 1080@60 Гц.
• Поддерживаемые: 1024 × 768@60 Гц, 1280 × 720@60 Гц, 1280 × 1024@60 Гц, 1366 × 768@60 Гц, 1400 × 1050@60 Гц, 1600 × 900@60 Гц, 1920 × 1080@60 Гц.
• Поддержка пользовательского разрешения: ширина от 128 до 3840, высота от 128 до 3840.
• Максимум: 3840 × 524@60 Гц или 524 × 3840@60 Гц.

● Тип потока: составной поток; видеопоток.
● Видеовходы: 2 HDMI 2.0, 2 HDMI 1.3, всего 3 режима входа.
Поддерживаемые режимы:
• 1 канал — 3840 × 2160@60 Гц
• 2 канала — 3840 × 2160@30 Гц
• 4 канала — 1920 × 1080@60 Гц

● Поддержка пользовательского EDID.
● Мультиэкранный режим: поддержка 1, 4, 6, 8, 9-окнного деления, а также пользовательского деления M × N (M × N ≤ 9).
● Сшивка экранов: до 12 дисплеев.
● Оконный режим и роуминг: поддержка до 108 окон и роуминга окон.
● Сценарии и тур: настройка сценариев, туров, планирование сценариев и установка интервала тура.
● Fine Pixel Pitch LED: поддержка пользовательских выходных разрешений и подключения светодиодных дисплеев с малым шагом пикселя.
● Фоновое изображение и цвет: поддержка отображения фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
● Виртуальный LED: поддержка вывода на экран пользовательского OSD-текста (расположение, размер шрифта, направление прокрутки).

Сценарии применения

● Лекционные залы
● Выставочные залы
● Средние и большие конференц-залы,
● Супермаркеты
● Центры мониторинга
● Небольшие и средние командные центры.
