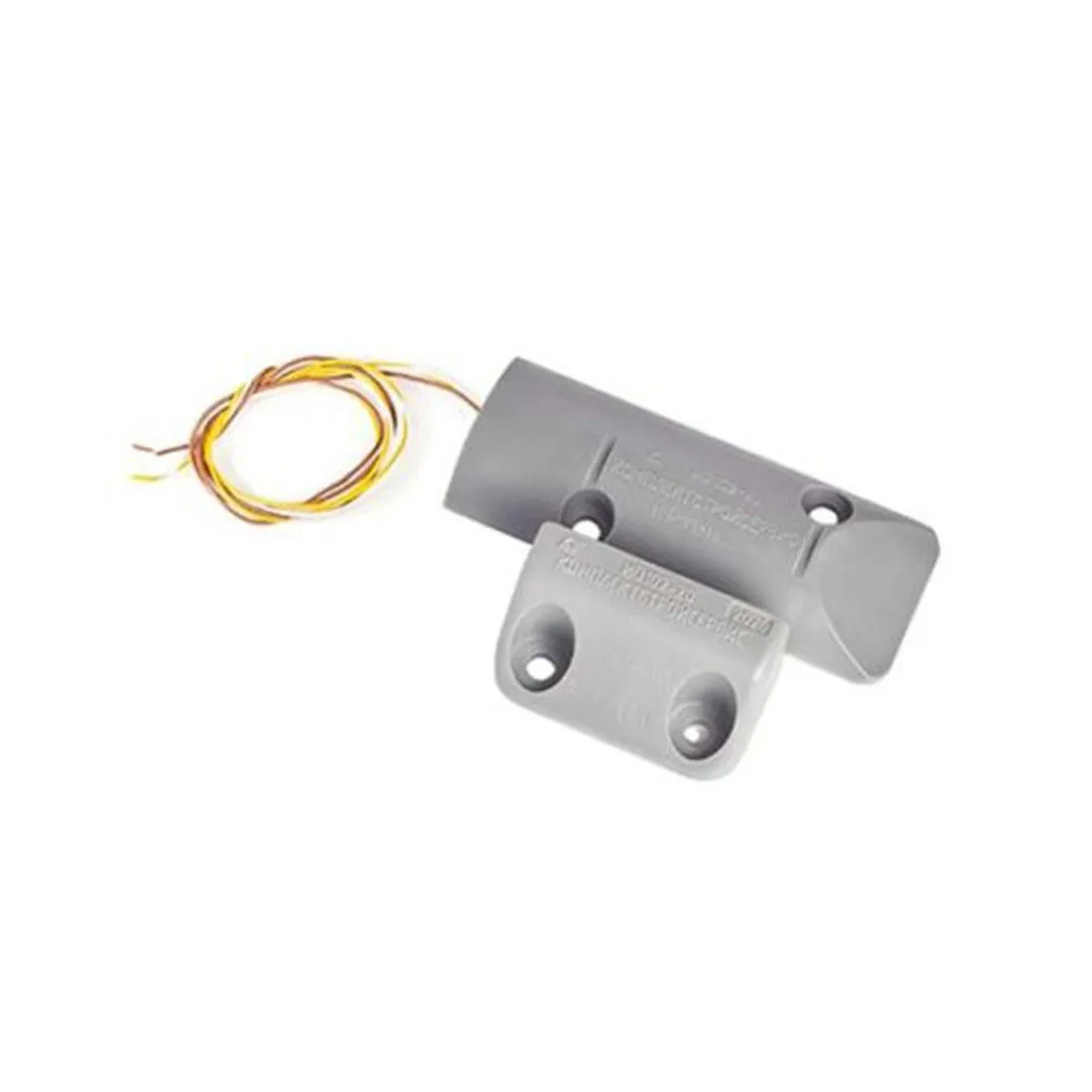

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

Извещатель охранный Комплектстройсервис ИО 102-14

ИО 102-14 — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также для контроля других конструктивных элементов зданий и сооружений на открывание или смещение.

При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона. Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный прибор или концентратор.

Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других подвижных элементов строительных конструкций. Модель предназначена для открытой установки на поверхности охраняемой конструкции.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для блокировки дверных и оконных проемов.
• Подходит для организации устройств типа «ловушка».
• Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
• Открытая установка на поверхности охраняемой конструкции.
• Состоит из исполнительного блока и задающего блока.
• Исполнительный блок выполнен в виде магнитоуправляемого датчика.
• Задающий блок представляет собой управляющий магнит.
• Пластмассовые корпуса прямоугольной формы.
• Подключение к шлейфу сигнализации двумя многожильными проводами.
• Полярность подключения значения не имеет.
• Рассчитан на непрерывную круглосуточную работу.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга вдоль наибольшей стороны составляет 3 мм.

Технические характеристики

Монтаж

Управляющий магнит устанавливается на подвижной части контролируемой поверхности: двери, оконной створке или аналогичном элементе. Датчик устанавливается вдоль линии разъема контролируемых поверхностей параллельно задающему элементу. Крепление датчика и управляющего магнита выполняется шурупами.

При установке на металлическую поверхность крепление выполняется на прокладках из дерева, текстолита, эбонита или гетинакса толщиной от 25 до 30 мм.

Комплект поставки

• Датчик — 1 шт.
• Управляющий магнит — 1 шт.
• Паспорт — 1 шт. на одну транспортную тару.

Краткое описание

Комплектстройсервис ИО 102-14 — малогабаритный охранный магнитоконтактный извещатель для открытой установки. Предназначен для контроля дверных и оконных проемов, а также других конструктивных элементов на открывание или смещение. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и рассчитан на непрерывную круглосуточную эксплуатацию.

Извещатель охранный Комплектстройсервис ИО 102-11М (СМК-3М)

ИО 102-11М (СМК-3М) — охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем и комплексов охранной сигнализации. Устройство используется для обнаружения несанкционированного открывания охраняемых конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах цилиндрической формы.

Назначение

ИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других подвижных неметаллических конструкций. При открывании контролируемого элемента расстояние между исполнительным и задающим блоками увеличивается, контакты исполнительного блока размыкаются, и в шлейф охранной сигнализации передается тревожное извещение.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Предназначен для систем охранной сигнализации.
• Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций.
• Скрытая установка в охраняемую конструкцию.
• Исполнительный блок выполнен на основе геркона.
• Задающий блок оснащен управляющим магнитом.
• Подключение к шлейфу сигнализации двумя многожильными проводами.
• Полярность подключения к шлейфу сигнализации значения не имеет.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP66.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси — 3 мм.

Технические характеристики

Монтаж

Извещатель, как правило, устанавливается в верхней части блокируемого элемента конструкции: в двери, раме окна и других аналогичных элементах. Для установки блоков выполняются посадочные отверстия диаметром 8,5 мм. После установки блоки могут быть зашпаклеваны и окрашены под цвет двери или другой охраняемой конструкции.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Этикетка — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-11М (СМК-3М) — компактный скрытый магнитоконтактный извещатель для контроля открывания неметаллических дверей, оконных рам и других подвижных конструкций. Извещатель подключается к шлейфу охранной сигнализации, не требует соблюдения полярности подключения и подходит для непрерывной круглосуточной эксплуатации.

Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)

ИО 102-20 Б2М (3) — охранный точечный магнитоконтактный извещатель в антивандальном исполнении, предназначенный для применения в составе систем охранной сигнализации. Устройство используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции, а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие аналогичные элементы. При изменении положения контролируемой конструкции извещатель формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания или замыкания контактов геркона.

Назначение

ИО 102-20 Б2М (3) применяется для контроля открывания или смещения ворот, дверей, контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит для объектов, где требуется прочное антивандальное исполнение и дополнительная защита соединительных проводов металлическим гофрорукавом.

Особенности

• Охранный точечный магнитоконтактный извещатель.
• Антивандальное исполнение.
• Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
• Подходит для магнитопроводящих и магнитонепроводящих оснований.
• Металлический корпус исполнительного и задающего блоков.
• Исполнение Б2М — корпус типа Б, геркон с двумя контактами.
• Исполнение «(3)» — комплектация металлическим гофрорукавом.
• Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
• Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
• Рассчитан на непрерывную круглосуточную работу.
• Степень защиты оболочки — IP44.
• Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом. Исполнительный блок устанавливается на неподвижной части контролируемой поверхности, а задающий блок — на подвижной части. При открывании или смещении контролируемого элемента изменяется расстояние между блоками, что приводит к изменению состояния контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Монтаж

Монтаж извещателя выполняется в соответствии с требованиями проектной и нормативной документации для систем охранной, пожарной и охранно-пожарной сигнализации. Задающий блок устанавливается на подвижной части контролируемой поверхности, исполнительный блок — на неподвижной части контролируемой поверхности. При необходимости провода исполнительного блока помещаются в металлический гофрорукав из комплекта поставки.

Комплект поставки

• Исполнительный блок — 1 шт.
• Задающий блок — 1 шт.
• Металлический гофрорукав длиной не менее 0,5 м — 1 шт.
• Паспорт — 1 шт. на одну транспортную упаковку.

Краткое описание

Комплектстройсервис ИО 102-20 Б2М (3) — антивандальный магнитоконтактный извещатель в металлическом корпусе типа Б с металлическим гофрорукавом. Предназначен для контроля открывания или смещения ворот, контейнеров, шкафов и других металлических или неметаллических конструкций. Извещатель имеет геркон с двумя контактами, рассчитан на непрерывную круглосуточную работу, имеет степень защиты IP44 и подключается к шлейфу приемно-контрольного прибора.
