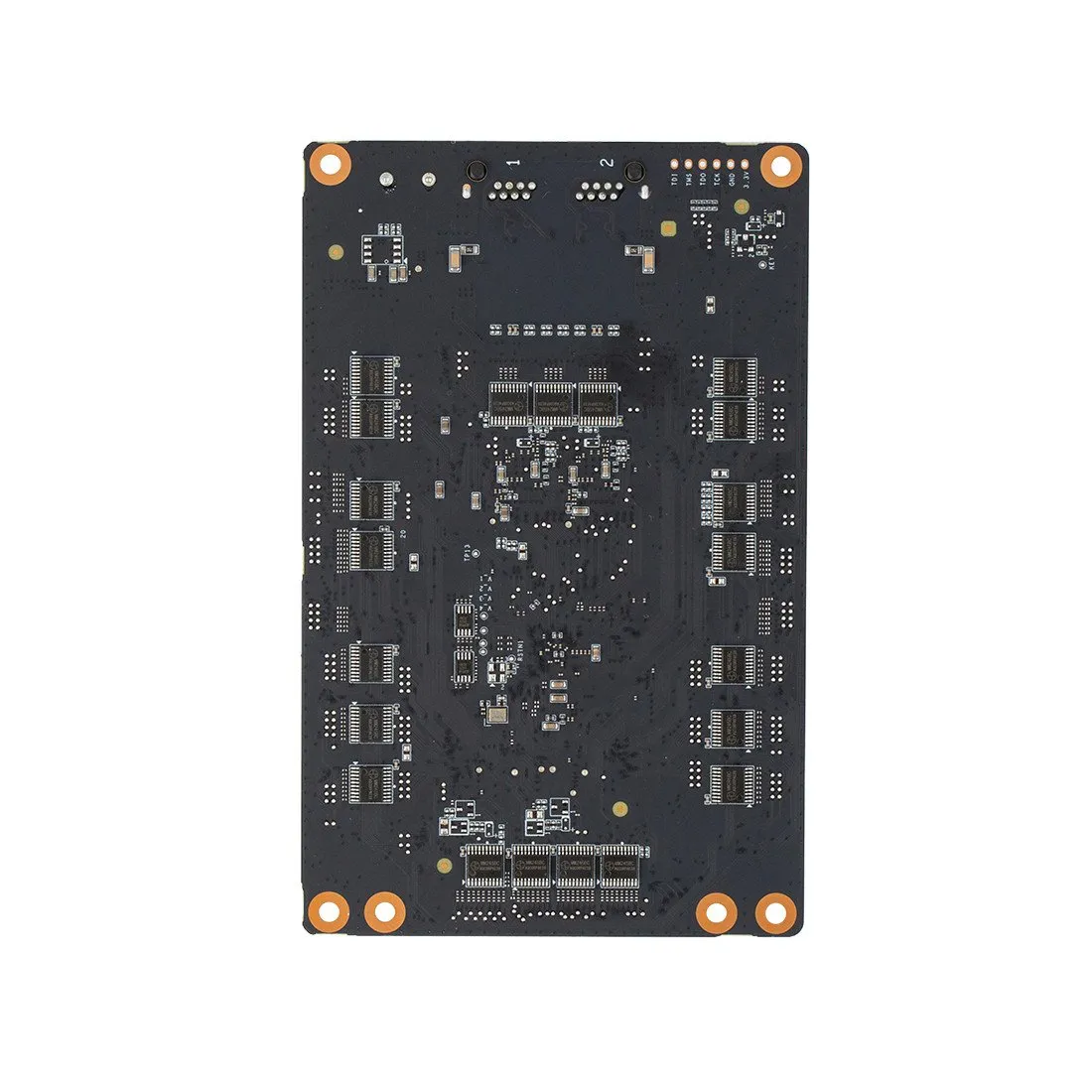

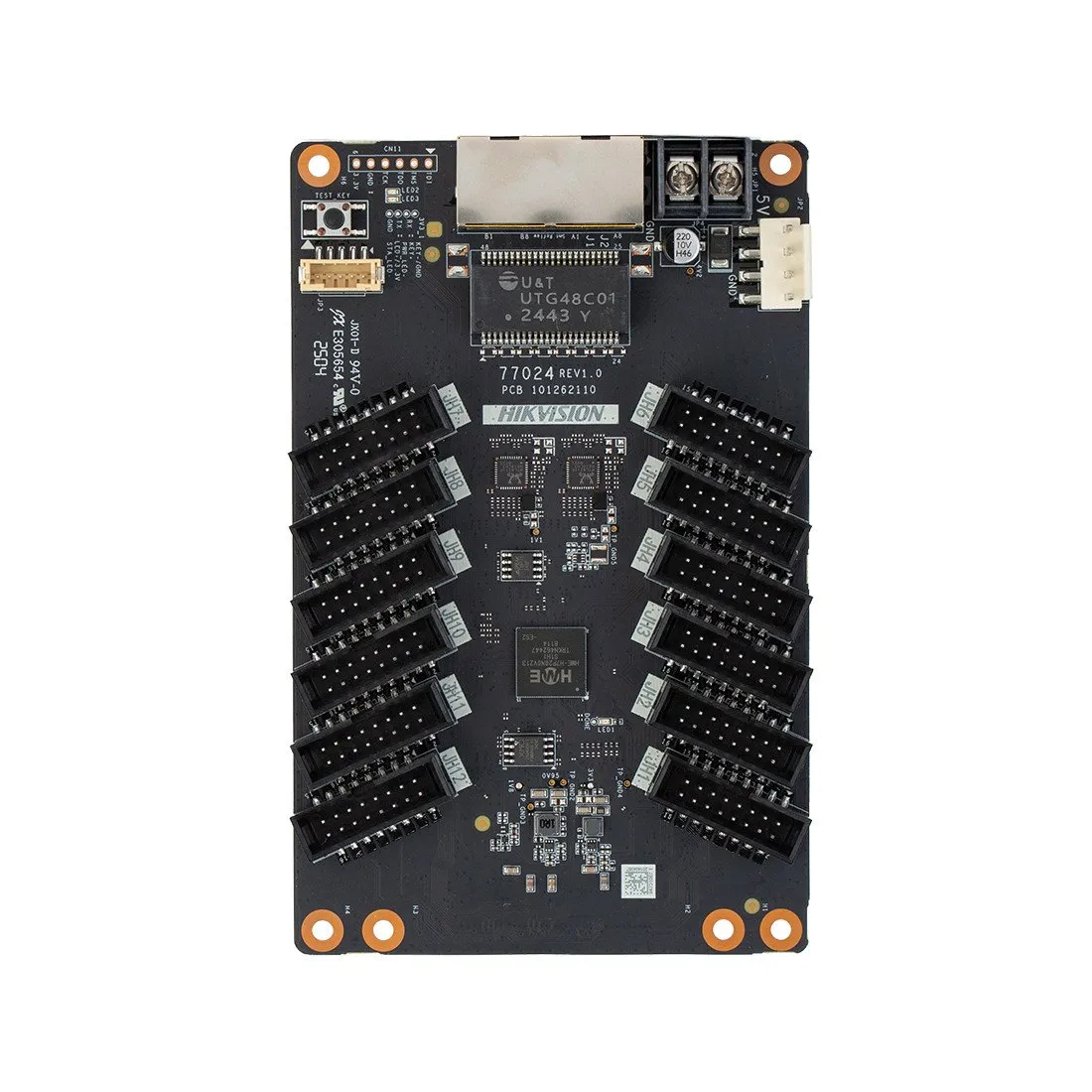

Приемная карта Hikvision DS-DR32H-12

Контроллер Dahua DHI-LCS-M2H / TB50

DHI-LCS-M2H — это контроллер нового поколения, созданный для полноцветных светодиодных дисплеев. Этот контроллер объединяет возможности воспроизведения и отправки, позволяя пользователям публиковать контент и управлять светодиодными дисплеями с помощью компьютера, мобильного телефона или планшета. Работая с облачными платформами, публикаций и мониторинга, DHI-LCS-M2H позволяет пользователям управлять светодиодными дисплеями с подключенного к Интернету устройства в любом месте и в любое время.

Поддержка многоэкранного синхронного воспроизведения, а также синхронных и асинхронных режимов делает этот мультимедийный проигрыватель идеальным для широкого спектра приложений.

Благодаря своей надежности, простоте использования и интеллектуальному управлению DHI-LCS-M2H становится выигрышным выбором для коммерческих светодиодных дисплеев и приложений «умного города», таких как стационарные дисплеи, дисплеи на фонарных столбах, дисплеи сетевых магазинов, рекламные проигрыватели, зеркальные дисплеи, витрины розничных магазинов, витрины на дверях, витрины на полках и многое другое.

Особенности

Выход

− Максимальная ширина: 4096 пикселей.

− Максимальная высота: 4096 пикселей.

• 2 порта Gigabit Ethernet
• 1x стерео аудиоразъем

Вход

• 1 разъем HDMI 1.4
• 2 разъема датчиков

Управление

• 1 порт USB 3.0 (тип A)
• 1 порт USB (тип B)
• 1 порт Gigabit Ethernet

Производительность

− Четырехъядерный процессор ARM A55 с частотой 1,8 ГГц.

− Поддержка декодирования видео H.264/H.265 4K при 60 Гц.

− 1 ГБ встроенной оперативной памяти

− 16 ГБ встроенной памяти

− Воспроизведение видео 2x 4K, 6x 1080p, 10x 720p или 20x 360p

LED-контроллер Hikvision DS-DT60V-03HI06NO

Hikvision DS-DT60V-03HI06NO — профессиональный 6-портовый LED-контроллер V Series для управления полноцветными светодиодными экранами. Устройство обеспечивает бесшовное отображение контента на LED-дисплеях различных размеров и подходит для конференц-залов, студий, стадионов, аэропортов, банков, рекламных площадок и домашних кинотеатров.

Основные преимущества

• 6 портов загрузки LED-экрана с максимальной нагрузкой до 3,9 МП в Mini loading mode.
• Максимальная нагрузка до 2,925 МП в Standard loading mode.
• Максимальная нагрузка одного порта — 0,65 МП в Mini loading mode и до 2,925 МП в Standard loading mode.
• 3 видеовхода HDMI 1.4 с максимальным разрешением до 1920 × 1200 при 60 Гц.
• Поддержка формата изображения RGB 4:4:4 без потери качества.
• Поддержка форматов YUV 4:4:4 и YUV 4:2:2.
• Поддержка масштабирования, пользовательского зума и произвольной компоновки изображения.
• Возможность отображения до 7 окон одновременно.
• Поддержка до 10 сохранённых сцен для быстрого переключения настроек.
• OLED-дисплей 128 × 64 для отображения состояния устройства.
• Поддержка каскадного управления несколькими контроллерами по сети.
• Поддержка резервирования блоков питания и сетевых подключений контроллера.
• Поддержка HDCP 1.4 для входов HDMI 1.4.
• Поддержка пользовательской настройки EDID.
• Поддержка управления через клиентское программное обеспечение и веб-интерфейс устройства.

Функциональные возможности

• Поддержка 3 источников видеосигнала.
• Автоматическая адаптация входной частоты кадров от 25 до 60 Гц.
• Полноэкранное и пользовательское масштабирование входного сигнала.
• Открытие и свободное перемещение окон источников сигнала на экране.
• Поддержка 1 канала субтитров с настройкой цвета, шрифта и скорости прокрутки.
• Поддержка добавления текста и изображений.
• Визуальная настройка видеостены и окон.
• Регулировка яркости, контрастности, оттенка и других параметров изображения.
• Настройка цветовой температуры.
• Режимы отображения: общий, текст, реклама, видео, кино, безопасность и другие.
• Режим защиты зрения.
• Частота обновления выходного изображения до 3840 Гц.
• Наносекундное время отклика.
• Пиксельная коррекция экрана для устранения цветовых различий.
• Мониторинг состояния устройства, памяти, загрузки CPU, температуры устройства и использования сетевых портов.
• Контроль температуры экрана и обнаружение аномального напряжения экрана.
• Поддержка подключения к центральному контроллеру и IoT-устройствам через RS-485.

Видеоинтерфейсы

• 3 × HDMI 1.4.
• Максимальное разрешение каждого входа: 1920 × 1200 при 60 Гц.
• Минимальное разрешение: 320 × 180 при 60 Гц.
• Максимальная суммарная входная разрешающая способность: 2,6 МП при 60 Гц.
• Поддержка пользовательского разрешения.
• Поддержка HDCP 1.4.
• Чересстрочный видеосигнал не поддерживается.

LED-выходы

• 6 × RJ-45 для подключения LED-экрана.
• Mini loading mode: максимальная суммарная нагрузка 3 900 000 пикселей.
• Standard loading mode: максимальная суммарная нагрузка 2 925 000 пикселей.
• Mini loading mode: нагрузка одного порта до 650 000 пикселей.
• Standard loading mode: нагрузка одного порта до 2 925 000 пикселей.
• В Standard loading mode используются только порты 1 и 2.
• Максимальная ширина LED-экрана — 5120 пикселей.
• Максимальная высота LED-экрана — 5120 пикселей.

Live View

• 1 × HDMI 1.4.
• Разрешение: 720p при 60 Гц.
• В Standard loading mode для Live View доступны порты 1 и 2.

Аудиоинтерфейсы

• 3 × HDMI со встроенным аудиосигналом.
• 1 × 3,5 мм аудиовыход.

Сетевые и управляющие интерфейсы

• 2 × Ethernet RJ-45 с автоматическим определением скорости 10/100/1000 Мбит/с.
• 1 × USB 2.0.
• 1 × сервисный последовательный порт для отладки, 4-контактный разъём.
• 1 × RS-485 для центрального управления.
• Скорость последовательного интерфейса: 115200 бод.
• Формат данных: 8 бит.
• 1 × 3,5 мм вход для ИК-пульта.
• Порт датчика освещённости не поддерживается.

Обработка изображения

• Регулировка яркости: 1–100 уровней.
• Входная частота кадров: 25–60 Гц.
• Уровень серого: 256.
• Количество отображаемых цветов: 16 млн.
• Глубина обработки: 8 бит.
• Поддержка масштабирования изображения.
• Поддержка RGB 4:4:4.
• Поддержка YUV 4:4:4 и YUV 4:2:2.
• Частота обновления выходного изображения: 3840 Гц.
• Наносекундное время отклика.

Работа с окнами и сценами

• До 7 окон на одном устройстве.
• 3 окна источников сигнала.
• 2 окна изображений.
• 1 окно бегущего текста.
• 1 фоновое окно.
• До 10 сохранённых сцен.
• 1 канал субтитров.
• 1 фоновое изображение.
• Формат фонового изображения: JPG/JPEG.
• Разрешение фонового изображения: от 640 × 480 до 1920 × 1200.

Технические характеристики

Управление

• ИК-пульт дистанционного управления.
• RF-пульт дистанционного управления.
• Кнопки на передней панели для регулировки яркости и параметров.
• Управление через клиентское программное обеспечение.
• Управление через веб-интерфейс устройства.

Комплектация

• 1 × кабель питания AC.
• 1 пара соединительных кронштейнов.
• 1 пара монтажных кронштейнов.
• 1 × зелёный разъём Phoenix RS-485 для центрального управления.
• 1 × инструкция по соответствию требованиям и безопасности.
• 1 × RF-пульт дистанционного управления.

Применение

Контроллер предназначен для построения и управления полноцветными LED-экранами в профессиональных инсталляциях. Подходит для конференц-залов, студий, стадионов, аэропортов, бан

Контроллер для видеостены Dahua DHI-LCS-K6 (240В)

Универсальный контроллер

DHI-LCS-K6 — это новый контроллер «все в одном», который объединяет обработку видео и управление видео в одном корпусе. Он оснащен 6 портами Ethernet и поддерживает режимы работы видеоконтроллера, оптоволоконного преобразователя и обходного канала. Блок DHI-LCS-K6 может обрабатывать до 3,9 миллионов пикселей с максимальной выходной шириной и высотой до 10 240 пикселей и 8192 пикселей соответственно, что идеально подходит для сверхшироких и сверхвысоких светодиодных экранов.

DHI-LCS-K6 способен принимать различные видеосигналы и обрабатывать изображения высокого разрешения. Кроме того, устройство обеспечивает бесступенчатое масштабирование вывода, низкую задержку, калибровку яркости на уровне пикселей и цветности и многое другое, чтобы предоставить вам превосходное качество отображения изображения.

Более того, DHI-LCS-K6 может работать с превосходным программным обеспечением, которое значительно облегчает ваши операции и управление в полевых условиях, такие как настройка экрана, настройки резервного копирования порта Ethernet, управление уровнями, управление предустановками и обновление прошивки.

Благодаря мощным возможностям обработки и отправки видео, а также другим выдающимся функциям, DHI-LCS-K6 может широко использоваться в таких приложениях, как прокат среднего и высокого класса, системы управления сценой и светодиодные экраны с мелким шагом.

Функции:

• Входной разъем
  • 1x HDMI 1.3
  • 1x DVI (входной и циклический)
  • 1x 3G-SDI (ВХОД И ПЕТЛЯ)
  • 1 оптоволокно 10G

• Выходной разъем
  • 6 портов Gigabit Ethernet
  • 2 оптоволоконных выхода OPT
  • 1x HDMI 1.3

• Разъемы управления
  • 1x ETHERNET
  • 2x USB
  • Генблокировка в контуре
  • Световой датчик

• Самоадаптивный OPT 1 для видеовхода или вывода карты

• Аудио вход и выход
  • Аудиовход, сопровождаемый источником входного сигнала HDMI
  • Аудиовыход через многофункциональную карту
  • Поддерживается регулировка выходной громкости

• Функция низкой задержки и режим обхода
  • Сокращают задержку от входа до принимающей карты до 20 строк

• 3х слои
  • Регулируемый размер и положение слоя
  • Регулируемый приоритет слоя

• Выходная синхронизация

• Мощная обработка видео

• Легкое сохранение и загрузка пресетов

• Несколько видов горячего резервного копирования

• Поддерживается источник входного сигнала мозаики

• До 4 устройств, подключенных каскадно для создания мозаики изображений

• Три режима работы
  • Видеоконтроллер
  • Волоконный преобразователь
  • Обход

• Полная регулировка цвета
• Калибровка яркости и цветности на уровне пикселей

Контроллер для видеостены Dahua DHI-LCS-K10 (240В)

DHI-LCS-K10 — это профессиональный универсальный контроллер «все в одном», объединяющий функции видеопроцессора и контроллера управления светодиодными LED-экранами. Разработан для работы с ультраширокими и ультравысокими светодиодными экранами.

Основные характеристики:

• Емкость нагрузки: 10 гигабитных Ethernet-портов, суммарно до 6,5 млн пикселей.
• Максимальное разрешение вывода: Ширина до 10 240 пикселей, высота до 8192 пикселей.
• Три режима работы: Видеоконтроллер (Video Controller), Оптический конвертер (Fiber Converter), Режим обхода (Bypass).
• Многослойность: Поддержка до 3 слоев с регулировкой размера, положения и приоритета.
• Низкая задержка: Снижение задержки сигнала до 20 линий (в режиме Bypass).
• Резервирование и каскад: Горячее резервирование (порты, источники, устройства), каскадное объединение до 4 устройств.

Интерфейсы подключения:

• Входы:
  • 1 x 3G-SDI (до 1920x1080@60Hz, петлевой выход)
  • 1 x HDMI 1.4 (до 3840x2160@30Hz, петлевой выход)
  • 2 x DVI (HDMI 1.4) (до 3840x2160@30Hz, петлевой выход)
  • Audio Input (совместно с HDMI)
• Выходы:
  • 10 x RJ45 (гигабитные порты, порты 1 и 2 поддерживают аудио)
  • 1 x HDMI 1.3 (для мониторинга или вывода)
• Оптические порты:
  • 2 x OPT (10G оптические порты, OPT 1 самоадаптивный вход/выход)
• Управление и синхронизация: ETHERNET (RJ45), USB (Type-B и Type-A), GENLOCK IN & LOOP, LIGHT SENSOR (датчик освещенности).

Технические параметры:

• Питание: 100–240 В~, 1.6 А, 50/60 Гц
• Энергопотребление: 28 Вт
• Рабочая температура: от 0°C до 45°C
• Габариты устройства: 483.6 мм × 351.2 мм × 50.1 мм
• Вес нетто: 4 кг
• Уровень шума (при 25°C): 45 дБ (А)
