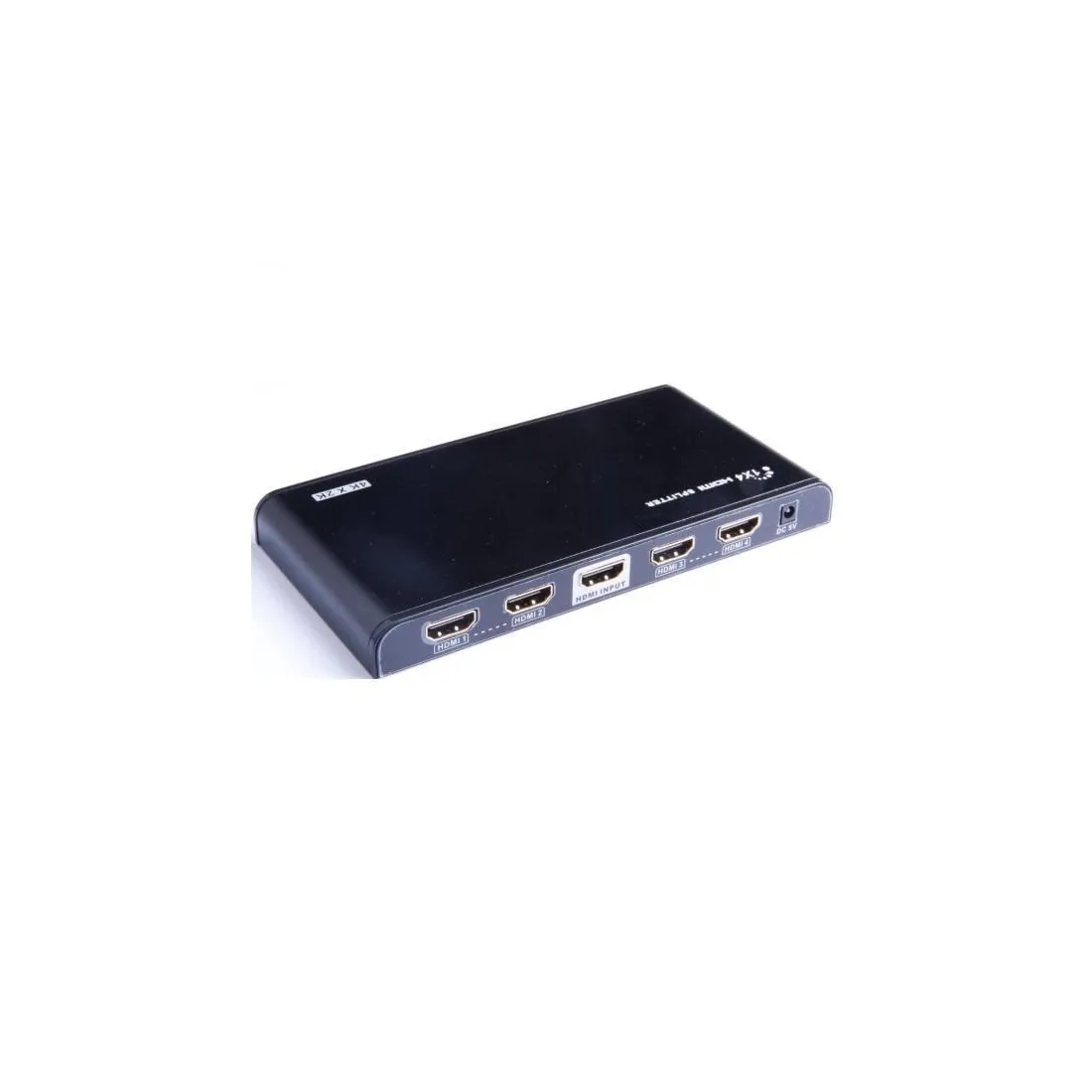

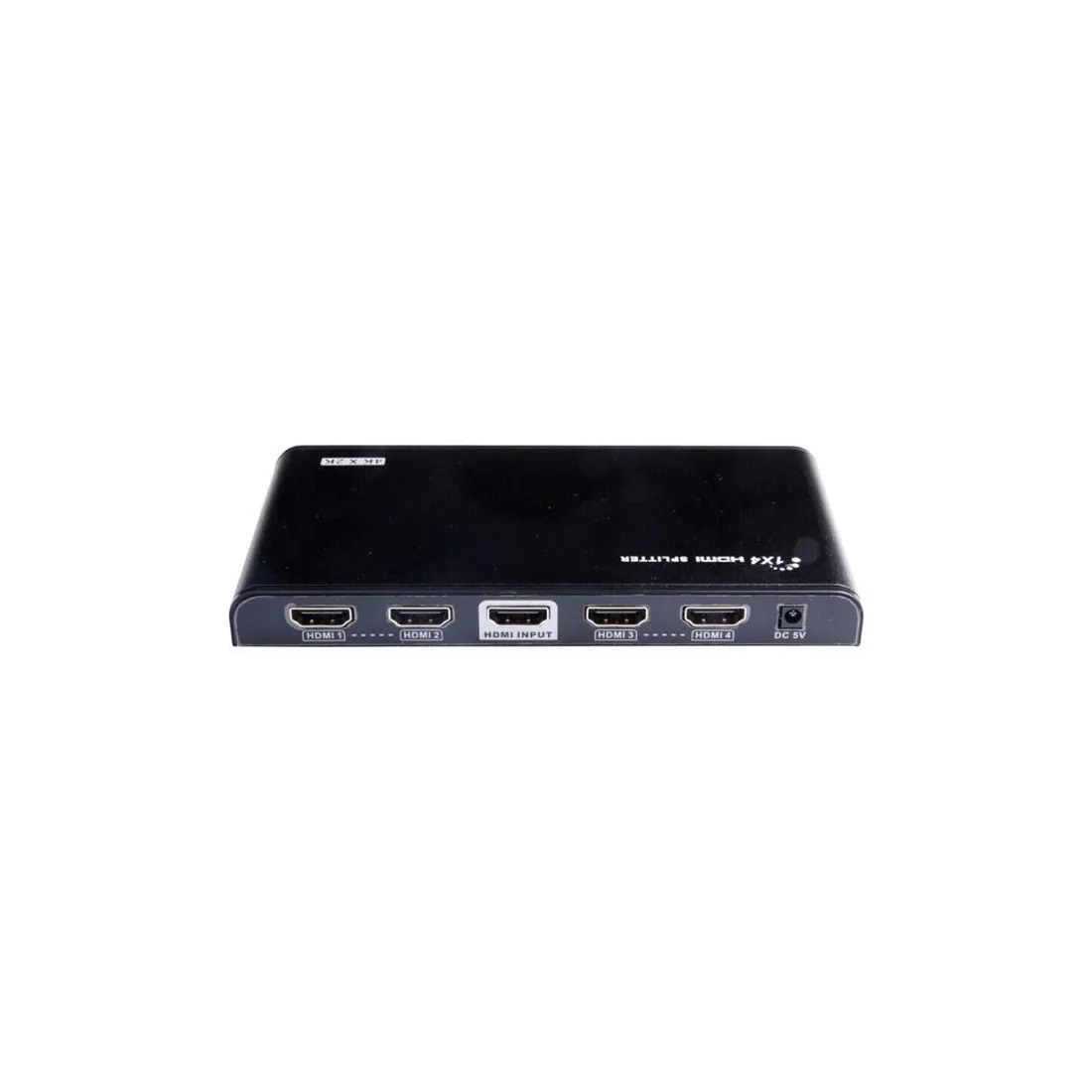

Сплиттер Lenkeng LKV314EDID-V3.0 1x4 4K×2K@60Hz

Сплиттер HDMI Lenkeng LKV864

Сплиттер HDMI Lenkeng LKV864 — это высококачественное устройство для распределения HDMI-сигнала. Оно позволяет одновременно подключить одно HDMI-устройство к нескольким телевизорам, мониторам или проектам, сохраняя при этом качество изображения и звука. Этот сплиттер идеально подходит для использования в офисах, на выставках, в домах с несколькими телевизорами или для других случаев, когда необходимо передавать сигнал с одного источника на несколько экранов.

Преимущества модели LKV864:

• Поддержка разрешения до 4K@30Hz, что обеспечивает отличное качество изображения, даже на самых современных телевизорах и мониторах.
• Поддержка 3D и Deep Color для максимально ярких и четких изображений.
• Простота подключения и использования без необходимости в установке дополнительного ПО.
• Поддержка HDCP 1.4 для совместимости с современными защищенными контентом устройствами.
• Совместимость с большинством HDMI-устройств, таких как игровые консоли, Blu-ray плееры, компьютеры и другие источники сигнала.

Характеристики:

• Вход: 1 x HDMI (до 4K@30Hz)
• Выходы: 2 x HDMI (до 4K@30Hz)
• Разрешение: до 3840x2160 пикселей (4K@30Hz)
• Поддержка форматов: 3D, Deep Color, HDR
• HDCP: Совместимость с HDCP 1.4
• Формат аудио: Поддержка многоканального звука (Dolby TrueHD, DTS-HD Master Audio)
• Подключение: HDMI 1.4
• Питание: 5V/1A через адаптер питания (входит в комплект)
• Температурный диапазон: Рабочая температура от 0°C до 40°C
• Материал корпуса: Металл
• Размеры: 95 x 60 x 20 мм
• Вес: 120 г

Дополнительные функции:

• Поддержка инфракрасного управления для удобного переключения каналов на удаленном расстоянии.
• Простая установка: подключение устройства и подключение источника HDMI — всего несколько минут, без необходимости в сложной настройке.
• Высокое качество сборки и надежность, обеспечивающая долгий срок службы устройства.

Скорость передачи данных: 10.2 Гбит/с, что позволяет передавать видео и аудио в высочайшем качестве без задержек.

Подходит для:

• Использования в домашних кинотеатрах
• Коммерческих и рекламных инсталляциях
• Офисах и конференц-залах
• Организации видеоконференций и презентаций
• Передачи сигнала на несколько дисплеев

Сплиттер HDMI Lenkeng LKV864 — это надежное решение для всех ваших нужд в многозадачности и качественной передаче видео и аудио сигнала. Этот компактный и мощный сплиттер станет отличным дополнением для вашего оборудования.

Переключатель HDMI KVM LENKENG LKV441 (4K, 4x1)

LENKENG LKV441 — это ультра-высокого разрешения HDMI KVM-переключатель с 4 входами и 1 выходом. Устройство поддерживает переключение четырёх источников HDMI-сигнала на один дисплей с максимальным разрешением 4K×2K@60Hz и функцией KVM-управления. Несколько способов управления (ИК-пульт, кнопка на корпусе и RS-232) позволяют легко переключать источники сигнала. Продукт широко используется в системах видеонаблюдения, образовании и обучении, на выставках и в вещании, а также в диспетчерских центрах.

Для чего нужен этот переключатель

LKV441 решает простую, но частую задачу: когда к одному монитору или проектору нужно подключить несколько компьютеров, но каждый раз вручную переставлять HDMI-кабель неудобно и долго. Благодаря функции KVM переключатель передаёт не только видео и звук, но и сигналы клавиатуры и мыши — это значит, что оператор может управлять любым из четырёх подключённых компьютеров с одного рабочего места, просто переключая источник кнопкой, пультом или командой по RS-232. Это особенно удобно в диспетчерских, серверных, студиях видеонаблюдения и учебных классах, где несколько источников сигнала должны выводиться на общий экран без лишней коммутации.

Основные характеристики

• Версия HDMI: HDMI 2.0 (HDR, YUV4:4:4), совместимость с HDCP 2.2, HDCP 1.4
• Интерфейсы HDMI: 4 входа, 1 выход
• Скорость передачи данных: 18 Гбит/с
• Полоса пропускания: 600 МГц

Поддерживаемые разрешения

4096x2160@24/25/30/50/60Hz, 3840x2160@24/25/30/50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz, 720p@50/60Hz, 576i@50Hz, 576p@50Hz, 480i@60Hz, 480p@60Hz, 3440x1600, 3440x1440, 2560x1600, 2560x1440, 2048x1080, 1920x1440, 2560x1080

Аудиоформаты

LPCM 7.1, DTS-HD, DTS-Audio, Dolby Digital Plus, Dolby TrueHD 7.1, Dolby Digital, Dolby Atmos

Управление

• RS-232: 3 pin (GND/Rx/Tx), скорость передачи 9600 бод
• ИК-пульт дистанционного управления
• Кнопка переключения на корпусе устройства

Питание и эксплуатация

• Напряжение: DC 5V/1A
• Потребляемая мощность:
• Рабочая температура: от -20°C до 60°C
• Температура хранения: от -30°C до 70°C
• Влажность: 0~90% RH

Корпус и защита

• Материал корпуса: металл (Iron)
• Цвет: чёрный
• Вес: 510 г
• Размеры: 250.0(Д) x 80.0(Ш) x 21.0(В) мм
• Защита от статического электричества (ESD): контактный разряд уровня 2 (±4кВ), воздушный разряд уровня 3 (±8кВ), соответствие стандарту IEC61000-4-2
• Защита от грозовых разрядов и скачков напряжения (Surge protection)

Сплиттер Lenkeng LKV318EDID-V3.01x8 4K×2K@60Hz

 LKV318EDID-V3.0 - HDMI-сплиттер 1×8 распределяет 1 источник HDMI на 8 дисплеев HDMI одновременно. Используйте STB, DVD, медиаплеер, ноутбук, D-VHS и другие устройства с поддержкой HD-плеера. Совместим с HDMI 3D и 4K × 2K.

Спецификация Lenkeng LKV318EDID-V3.0

• Входные порты: 1 x HDMI
• Выходные порты: 8 x HDMI
• Индикатор питания LED: 1 x LED
• Индикатор сигнала LED: 8 x LED
• Версия HDMI: Совместим с HDMI 1.4, HDMI 2.0
• Версия HDCP: Совместим с HDCP 1.4, HDCP 2.2
• Разрешение HDMI: 480i/480p/576i/576p/720p/1080i/1080p/4K×2K@24/25/30/60Гц
• Диапазон частот: 25МГц~600МГц
• Формат видео: Поддерживает 3D-видео и Ultra HD 4K×2K@30/60Гц
• Сигнал TMDS на входе и выходе: 0.7~1.5Vp-p (TMDS)
• Сигнал DDC на входе и выходе: 5Vp-p (TTL)
• Аудио: Поддерживает стандартное аудио, DSD (Direct Stream Digital) и HD (HBR) аудио
• HDR: Поддерживает
• Управление EDID: Поддерживает умное управление EDID, позволяющее одновременно отображать мониторы с разным разрешением
• Рабочая температура: 0°C~60°C
• Питание: 12V/1A
• Потребляемая мощность: 8W
• Габариты: 262мм (Д) x 81.6мм (Ш) x 23.5мм (В)
• Вес: 453г
• Цвет: Черный

Этот HDMI сплиттер LKV318EDID-V3.0 позволяет подключать один источник HDMI к восьми HDMI-дисплеям одновременно, поддерживая различные форматы видео и аудио, включая 4K и 3D, а также управление EDID для настройки разрешений мониторов

Матричный коммутатор Lenkeng LKV422 (4K, 4x2)

Lenkeng LKV422 — матричный HDMI-коммутатор формата 4x2: к нему подключаются четыре источника сигнала и два дисплея, и любой из источников можно вывести на любой из экранов независимо. В отличие от обычного переключателя (свитча), который отдаёт один выбранный источник на один выход, матрица работает как коммутационное поле: например, на первый экран можно подать изображение с компьютера, а на второй одновременно — с медиаплеера, и в любой момент поменять эту комбинацию местами или вывести один источник сразу на оба экрана.

Устройство поддерживает разрешение до 4096x2160@60 Гц с HDR10, поэтому подходит для современных источников 4K — ПК, ТВ-приставок, игровых консолей, камер и систем видеонаблюдения — без потери качества и без ограничения частоты кадров.

Для чего используется

• Системы видеонаблюдения и охраны — вывод изображения с нескольких регистраторов/камерных каналов на два монитора оператора.
• Обучение и тренинги — переключение между ноутбуком преподавателя, документ-камерой и медиаплеером на проектор и дополнительный экран.
• Выставки, шоурумы, ритейл — раздача контента на две витрины или панели с разным наполнением.
• Трансляции и студии — мониторинг нескольких источников на контрольных дисплеях.
• Ситуационные центры и диспетчерские — оперативное переключение источников без перекоммутации кабелей.
• Переговорные комнаты — несколько подключаемых устройств и два дисплея (основной и повторитель).

Видео: 4K, HDR и полоса 18 Гбит/с

Коммутатор построен на HDMI 2.0 с пропускной способностью 18 Гбит/с и поддержкой YUV 4:4:4 — это полная цветовая дискретизация без сжатия цвета, что критично для вывода компьютерного изображения: мелкий текст и тонкие линии интерфейса остаются чёткими, без цветной «бахромы» по краям символов. Поддерживается HDR10 для расширенного динамического диапазона.

Поддерживаемые разрешения: 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60, 3840x2160@24/25/30/50/60 и 4096x2160@24/25/30/50/60 Гц. Обратная совместимость со старыми режимами позволяет подключать и устаревшее оборудование.

Реализована защита контента HDCP 2.2 и HDCP 1.4 — коммутатор корректно пропускает защищённый сигнал от лицензионных источников (стриминговые приставки, Blu-ray, консоли), с которым устройства без поддержки HDCP 2.2 дают чёрный экран.

Автоматическое понижение разрешения (auto down-scaling)

Выходы HDMI поддерживают автоматическое масштабирование вниз. Это решает частую практическую проблему: если источник выдаёт 4K, а один из подключённых дисплеев поддерживает только Full HD, коммутатор сам приведёт сигнал к возможностям этого экрана. В результате оба выхода дают изображение, даже если дисплеи разного класса, и не нужно вручную понижать разрешение на источнике или ставить отдельный скалер.

Способы управления

Переключение выполняется тремя способами, которые можно использовать одновременно:

• Кнопки на корпусе — отдельные кнопки выбора источника для выхода 1 и выхода 2, с индикацией.
• ИК-пульт (входит в комплект) — переключение входов и выходов на расстоянии; на корпусе есть ИК-приёмник.
• RS-232 — управление командами от системы автоматизации или контроллера (Crestron, AMX, ПК с терминалом). Разъём 3-контактный (GND/Rx/Tx), скорость 9600 бод по умолчанию (переключается на 19200), 8 бит данных, 1 стоп-бит, без контроля чётности.

Система команд RS-232 предусматривает два режима. В первом переключение задаётся отдельной командой для каждой пары «выход–вход» (например, PS13R — на выход HDMI 1 подать вход HDMI 3; PA2R — подать вход 2 сразу на оба выхода). Во втором обе пары задаются одной командой вида PAPXPX: например, PAP3P1 означает «на выход 1 — вход 3, на выход 2 — вход 1». Команда PAXXR запрашивает текущее состояние коммутации, устройство отвечает строкой OKPXPX; при неверной команде возвращается ERR. Отдельные команды выполняют перезагрузку (Reset), сброс к заводским настройкам (Recover) и установку скорости порта (BaudXX). Это позволяет встроить коммутатор в сценарии «одна кнопка» на панели управления помещением и контролировать его состояние опросом.

Вывод звука отдельно от видео

Помимо звука в составе HDMI-сигнала коммутатор умеет выдавать аудио на внешнее оборудование:

• S/PDIF (оптический выход) — подключение AV-ресивера, звуковой панели или процессора оптическим кабелем.
• 3,5 мм L/R (стерео мини-джек) — подключение активных колонок или усилителя стереокабелем.

Отдельный переключатель Audio switch на корпусе выбирает, звук какого из выходов (HDMI 1 или HDMI 2) подаётся на аудиовыходы; состояние показывают индикаторы. Это удобно, когда в помещении один комплект акустики, а экранов два: звук идёт от нужного источника, независимо от того, что отображается на втором экране.

Поддерживаемые форматы звука: LPCM 7.1, DTS-HD, DTS-Audio, Dolby Digital Plus, Dolby TrueHD 7.1, Dolby Digital 7.1CH, Dolby Atmos — то есть коммутатор прозрачно пропускает многоканальные потоки на ресивер без перекодирования.

Разъёмы и элементы корпуса

• Вход питания DC 5 В / 1 А
• HDMI-выходы 1, 2 — к дисплеям, проекторам, LED-экранам
• HDMI-входы 1, 2, 3, 4 — к источникам (ПК, DVD/Blu-ray, ТВ-приставка, консоль)
• S/PDIF out — оптический аудиовыход
• 3,5 мм L/R out — аналоговый стереовыход
• RS-232 — управление, клеммный блок в комплекте
• Reset — кнопка в отверстии (нажимается разогнутой скрепкой)
• Индикаторы: питания (жёлтый), активных входов 1–4, аудиовыхода 1/2; окно ИК-приёмника

Защита сигнала и надёжность

В устройство встроены грозозащита, защита от перенапряжения (surge) и защита от статического электричества (ESD) по стандарту IEC61000-4-2: контактный разряд уровня 2 (±4 кВ) и воздушный разряд уровня 3 (±8 кВ). Это важно при монтаже с длинными кабельными трассами и в объектах, где HDMI-линии проходят между помещениями или этажами — типичная причина выхода коммутаторов из строя именно наводки и статика.

Корпус металлический (сталь), чёрного цвета, с пассивным охлаждением — без вентилятора, то есть бесшумный. Потребление менее 4 Вт позволяет держать устройство включённым постоянно.

Габариты, монтаж и условия эксплуатации

• Размеры: 250,0 x 80,0 x 21,0 мм — тонкий корпус, устанавливается на полку стойки, за экраном или в лоток
• Вес: 375 г
• Крепление: в комплекте монтажные «уши» (2 шт.) и винты (6 шт.) для фиксации к поверхности или в стойку
• Заземление: винты заземления (2 шт.) в комплекте
• Питание: DC 5 В / 1 А, потребление менее 4 Вт
• Рабочая температура: −20 °C…+60 °C
• Температура хранения: −30 °C…+70 °C
• Влажность: 0–90% без конденсации

Широкий температурный диапазон (от −20 °C) допускает установку в неотапливаемых и слабо отапливаемых помещениях — техпомещениях, ангарах, уличных шкафах с защитой от влаги.

Комплект поставки

• Матричный коммутатор — 1 шт.
• Блок питания 5 В / 1 А — 1 шт.
• ИК-пульт дистанционного управления — 1 шт.
• Монтажные кронштейны («уши») — 2 шт.
• Винты — 6 шт.
• Винты заземления — 2 шт.
• Клеммный блок для RS-232 — 1 шт.
• Руководство пользователя — 1 шт.

Порядок подключения

1. Подключить источники к HDMI-входам кабелями HDMI.
2. Подключить дисплеи к HDMI-выходам.
3. При использовании управления — подключить контроллер к порту RS-232.
4. При необходимости отдельного вывода звука — подключить акустику или ресивер к разъёму L/R и/или S/PDIF.
5. Подать питание и начать работу.

Для стабильной работы на 4K рекомендуется использовать качественные HDMI-кабели с подтверждённой полосой 18 Гбит/с — на дешёвых кабелях именно 4K@60 Гц проявляется первыми артефактами и пропаданием сигнала.

Ключевые характеристики кратко

• Тип: матричный коммутатор HDMI 4 входа x 2 выхода
• HDMI 2.0, HDR10, YUV 4:4:4, HDCP 2.2 / 1.4
• Полоса пропускания: 18 Гбит/с
• Максимальное разрешение: 4096x2160@60 Гц (поддержка 3840x2160@60 Гц)
• Авто-понижение разрешения на выходах
• Управление: кнопки, ИК-пульт, RS-232 (9600/19200 бод)
• Аудиовыходы: S/PDIF оптический + 3,5 мм стерео, переключение источника звука
• Форматы звука: LPCM 7.1, DTS-HD, Dolby TrueHD 7.1, Dolby Digital Plus, Dolby Atmos
• Защита: грозозащита, защита от перенапряжения, ESD (IEC61000-4-2)
• Питание: DC 5 В / 1 А, менее 4 Вт
• Корпус: металл, чёрный, без вентилятора
• Габариты: 250 x 80 x 21 мм, вес 375 г
• Рабочая температура: −20 °C…+60 °C

Переключатель HDMI Lenkeng LKV401MV-V2.0 (FHD 60Hz, 4x1) — это профессиональный мультивьюер, который позволяет подключить до четырёх HDMI-источников (ПК, медиаплееры, приставки, камеры) и выводить их на один экран. Устройство может одновременно отображать сразу 4 видеосигнала на одном дисплее, что делает его идеальным решением для видеостен, диспетчерских, систем видеонаблюдения и презентационных зон.

Главная функция: объединение до 4 HDMI-сигналов и вывод на один экран в разных режимах отображения:

• Quad Mode — 4 источника одновременно в виде сетки 2×2 на одном экране;
• Full Screen — вывод одного выбранного источника на весь экран;
• Dual Mode — одновременное отображение двух источников.

Переключение режимов и активного источника выполняется с помощью кнопок на передней панели или ИК-пульта дистанционного управления. Поддерживается работа в режиме «plug and play» — без необходимости сложной настройки.

• Входы: 4× HDMI
• Выход: 1× HDMI
• Поддерживаемое разрешение входного сигнала: до 1920×1200 @ 60 Гц, включая 1080p @ 60 Гц
• Разрешение выхода: 720p @ 60 Гц, 1080p @ 60 Гц
• Совместимость: HDMI 1.3, HDCP 1.4
• Поддержка аудио: LPCM 2.0
• Управление: кнопки на корпусе, ИК-пульт
• Питание: DC 12 В / 1 А, потребляемая мощность менее 7 Вт
• Корпус: металлический, настенное крепление, цвет — чёрный
• Рабочая температура: от -20 °C до +60 °C
• Защита: ESD-защита, защита от перенапряжений
• Габариты (Ш×Г×В): 178.5 × 104.74 × 21.2 мм
• Вес: около 340 г

Где используется: диспетчерские и мониторинговые центры, видеостены, переговорные и конференц-залы, транспортные и производственные объекты, где требуется одновременно контролировать несколько видеосигналов на одном экране.

Матричный коммутатор Lenkeng LKV424 (4K, 4x4)

Lenkeng LKV424 — это матричный коммутатор HDMI-сигнала формата 4 входа на 4 выхода, позволяющий гибко распределять до четырёх источников видеосигнала на четыре независимых дисплея. Устройство поддерживает разрешение до 4096x2160@60Hz с обратной совместимостью и предназначено для профессионального применения в системах видеонаблюдения, образовании и обучении, на выставках и в вещании, а также в диспетчерских центрах.

Для чего нужен этот коммутатор

LKV424 решает задачу, когда несколько источников сигнала (компьютеры, медиаплееры, игровые консоли, камеры) нужно одновременно и независимо выводить на несколько дисплеев, без необходимости вручную переключать кабели. Любой из четырёх входов можно направить на любой из четырёх выходов в произвольной комбинации — это делает устройство удобным решением для конференц-залов, учебных классов, диспетчерских и видеостен, где требуется гибкая коммутация видеопотоков между разными экранами.

Основные функции

• Поддержка 4 входов и 4 выходов HDMI-сигнала
• Поддержка разрешения до 4096x2160@60Hz с обратной совместимостью
• Поддержка HDR10
• Несколько способов переключения: ИК-пульт дистанционного управления, кнопки на корпусе, управление по RS-232
• Настройка EDID продукта
• Функция Auto Down-scaling — любые два из четырёх HDMI-выходов поддерживают автоматическое понижение разрешения
• Защита от молний, скачков напряжения (surge protection) и статического электричества (ESD protection)

Требования к установке

• Источник сигнала: устройство с HDMI-выходом, например игровая приставка (PS4), ТВ-приставка, ПК и т.д.
• Устройство отображения: дисплей с поддержкой 4K или 1080P и HDMI-входом, например телевизор или проектор

Панель разъёмов и индикация

• DC5V — подключение адаптера питания DC5V/1A
• HDMI вход 1,2,3,4 — подключение источников HDMI-сигнала
• HDMI выход 1,2,3,4 — подключение дисплеев с HDMI-входом
• Индикатор питания — при наличии питания горит жёлтым
• Окно приёма ИК-сигнала — приём команд с пульта дистанционного управления
• RS-232 — используется для управления по командам RS-232
• EDID DIP-переключатель — переключение разрешения на выходе
• Индикаторы HDMI-входа 1,2,3,4 — соответствуют входам HDMI 1,2,3,4
• Переключатели HDMI-выхода 1,2,3,4 — управление соответствующими выходами

Комплектация

• Матричный коммутатор — 1 шт.
• Адаптер питания 5V/1A — 1 шт.
• Пульт дистанционного управления — 1 шт.
• Крепёжные уши (Mounting Ear) — 2 шт.
• Винт заземления (Grounding Screw) — 2 шт.
• Терминальный блок — 1 шт.
• Винты — 6 шт.
• Руководство пользователя — 1 шт.

Порядок подключения

1. Подключите источники сигнала к HDMI-входам коммутатора с помощью HDMI-кабелей.
2. Подключите дисплеи к HDMI-выходам коммутатора с помощью HDMI-кабелей.
3. Включите питание устройств для начала работы.

Меры предосторожности

• Для предотвращения поражения электрическим током убедитесь, что устройство надлежащим образом заземлено.
• Не размещайте устройство рядом с радиаторами или источниками тепла, а также под прямыми солнечными лучами.
• Устанавливайте устройство в хорошо проветриваемом месте, не закрывайте вентиляционные отверстия.
• Не подвергайте устройство воздействию дождя и не размещайте вблизи воды.
• Не устанавливайте устройство на неровной или неустойчивой поверхности.
• Не вставляйте посторонние металлические предметы в отверстия корпуса.
• При использовании стороннего блока питания убедитесь, что его характеристики соответствуют требованиям устройства.

Lenkeng LKV424 — надёжное решение для профессиональной коммутации видеосигнала между несколькими источниками и дисплеями, обеспечивающее гибкость настройки и поддержку современных стандартов передачи изображения высокого разрешения.

Lenkeng iMCS-IM02-RX — HDMI Приемник 4K@60Hz через сеть Ethernet (до 120 м)

Профессиональный HDMI-приемник для бесшовной интеграции

Описание

Lenkeng iMCS-IM02-RX — это профессиональный HDMI-приемник, предназначенный для приёма видеосигнала в составе системы LENKENG iMCS (ipcolor Multimedia Control System) с разрешением до 4K @ 60 Hz по существующей сети Ethernet или UTP кабелю.

Передатчик (TX) подключается к источнику — ПК, медиаплееру, приставке, NVR, видеокамере или другому HDMI-устройству — и отправляет сигнал на приёмники (RX) через имеющуюся сеть организации (обязательное требование — гигабитный PoE-коммутатор). Больше нет необходимости в прокладывании новых кабелей – используйте свою сетевую инфраструктуру!

Благодаря технологии ipcolor STREAM™ изображение передаётся с нулевой потерей качества и минимальной задержкой, а дистанция достигает до 120 м по кабелю Cat 6.

Для использования необходимо два компонента: передатчик Lenkeng iMCS-IM02-TX и приёмник Lenkeng iMCS-IM02-RX либо RX-Multiview.

Ключевые особенности

• Централизованный контроль: управление всей системой через интуитивно понятное приложение iMCS APP.
• Кроссплатформенность: приложение доступно на Windows, macOS, iOS и Android.
• Гибкое масштабирование: лёгкое создание матричной коммутации Many-to-Many с возможностью расширения до 256x256 источников/дисплеев через стандартную сеть.
• Поддержка разрешения до 4K @ 60 Hz, HDCP 2.2.
• HDMI Loop Out — дублирование сигнала на локальный монитор.
• Передача до 120 м по кабелю Cat 6/6A/7.
• Поддержка RS-232, IR-управления, I/O интерфейсов.
• PoE-питание — устройство может работать без адаптера, получая питание от коммутатора.
• Многооконный режим: приёмник IMCS-RX-Multiview позволяет отображать до девяти источников одновременно на одном дисплее.
• Защита от ESD, перегрузок и молний, стабильная работа 24/7.

Применение

Система iMCS идеально подходит для профессиональных AV-инсталляций, где требуется высокая надёжность и гибкое управление:

• Центры управления, диспетчерские и мониторинговые комнаты.
• Конференц-залы и переговорные комнаты.
• Спортивные арены и стадионы.
• Выставочные комплексы, рестораны и бары.
• Передача сигнала от источников на удалённые дисплеи, проекторы, видеостены.

Технические характеристики

Преимущества

• Чёткое 4K-изображение без заметной задержки.
• Простая интеграция в существующую AV-сеть.
• Поддержка видеостен и матричных схем до 256×256.
• Использование текущей сетевой инфраструктуры без прокладки новых линий.
• Устойчивость к круглосуточной эксплуатации и промышленное качество исполнения.

Lenkeng iMCS-IM02-TX — HDMI Передатчик 4K@60Hz через сеть Ethernet (до 120 м)

Профессиональный HDMI-передатчик для бесшовной интеграции

Описание

Lenkeng iMCS-IM02-TX — это профессиональный HDMI-передатчик, предназначенный для передачи видеосигнала в составе системы LENKENG iMCS (ipcolor Multimedia Control System) с разрешением до 4K @ 60 Hz по существующей сети Ethernet или UTP кабелю.

Передатчик (TX) подключается к источнику — ПК, медиаплееру, приставке, NVR, видеокамере или другому HDMI-устройству — и отправляет сигнал на приёмники (RX) через имеющуюся сеть организации (обязательное требование — гигабитный PoE-коммутатор). Больше нет необходимости в прокладывании новых кабелей – используйте свою сетевую инфраструктуру!

Благодаря технологии ipcolor STREAM™ изображение передаётся с нулевой потерей качества и минимальной задержкой, а дистанция достигает до 120 м по кабелю Cat 6.

Для использования необходимо два компонента: передатчик Lenkeng iMCS-IM02-TX и приёмник Lenkeng iMCS-IM02-RX либо RX-Multiview.

Ключевые особенности

• Централизованный контроль: управление всей системой через интуитивно понятное приложение iMCS APP.
• Кроссплатформенность: приложение доступно на Windows, macOS, iOS и Android.
• Гибкое масштабирование: лёгкое создание матричной коммутации Many-to-Many с возможностью расширения до 256x256 источников/дисплеев через стандартную сеть.
• Поддержка разрешения до 4K @ 60 Hz, HDCP 2.2.
• HDMI Loop Out — дублирование сигнала на локальный монитор.
• Передача до 120 м по кабелю Cat 6/6A/7.
• Поддержка RS-232, IR-управления, I/O интерфейсов.
• PoE-питание — устройство может работать без адаптера, получая питание от коммутатора.
• Многооконный режим: приёмник IMCS-RX-Multiview позволяет отображать до девяти источников одновременно на одном дисплее.
• Защита от ESD, перегрузок и молний, стабильная работа 24/7.

Применение

Система iMCS идеально подходит для профессиональных AV-инсталляций, где требуется высокая надёжность и гибкое управление:

• Центры управления, диспетчерские и мониторинговые комнаты.
• Конференц-залы и переговорные комнаты.
• Спортивные арены и стадионы.
• Выставочные комплексы, рестораны и бары.
• Передача сигнала от источников на удалённые дисплеи, проекторы, видеостены.

Технические характеристики

Преимущества

• Чёткое 4K-изображение без заметной задержки.
• Простая интеграция в существующую AV-сеть.
• Поддержка видеостен и матричных схем до 256×256.
• Использование текущей сетевой инфраструктуры без прокладки новых линий.
• Устойчивость к круглосуточной эксплуатации и промышленное качество исполнения.

Комплект передачи HDMI Lenkeng LKV375-100 (4K, 100m)

Lenkeng LKV375-100 — это HDMI-удлинитель по одному сетевому кабелю на базе технологии HDBaseT, позволяющий передавать HDMI-сигнал на расстояние до 100 метров по кабелю Cat6/Cat6A/Cat7 без потери качества. Устройство поддерживает передачу без сжатия, 24-битную глубину цвета, 3D, CEC и HDCP, а также разрешение до Ultra HD 4K×2K@30Hz.

Для чего нужен этот комплект

LKV375-100 решает задачу передачи HDMI-сигнала на большие расстояния там, где обычный HDMI-кабель уже не справляется — например, при подключении проектора или дисплея, расположенного в другом конце зала, конференц-комнаты, выставочного павильона или учебного класса. Благодаря технологии HDBaseT сигнал передаётся по недорогому и удобному в прокладке сетевому кабелю вместо громоздкого HDMI-кабеля, а функция двунаправленного ИК-возврата позволяет управлять источником сигнала (плеером, приставкой, ПК) прямо с места просмотра — с пульта у экрана.

Ключевые особенности

• Технология передачи: HDBaseT
• Несжатый (lossless) HDMI-видеосигнал
• Поддержка Ultra HD 4K×2K@30Hz
• Передача сигнала 1080p по кабелю Cat6 на расстояние до 100 метров
• Поддержка двунаправленного ИК-возврата (bi-directional IR passback)
• Поддержка HDCP, CEC, 24-битной глубины цвета, 3D
• Поддержка несжатого аудио LPCM и сжатых форматов DTS-HD, Dolby TrueHD

Комплектация

• Передатчик HDMI to HDBaseT TX — 1 шт.
• Приёмник HDBaseT to HDMI RX — 1 шт.
• Блок питания DC12V/1A — 2 шт.
• ИК-удлинитель (бластер) — 1 шт.
• ИК-удлинитель (приёмник) — 1 шт.
• Руководство пользователя — 1 шт.

Требования к установке

• Источники HDMI-сигнала: устройства с HDMI-выходом — DVD-плееры, игровые консоли (PS3), ТВ-приставки, ПК и др.
• Устройства отображения: дисплеи с HDMI-входом — SDTV, HDTV, проекторы
• Сетевые кабели: UTP/STP Cat5e/Cat6/Cat6A/Cat7, соответствующие стандарту IEEE-568B

Технические характеристики

• Версия HDMI: HDMI 1.4, максимальная пропускная способность 10,2 Гбит/с
• Версия HDCP: HDCP 1.4
• Дальность передачи: по кабелю Cat6A/Cat7 — 1080P@60Hz 48bpp&3D и 4K×2K@30Hz до 100 м; по кабелю Cat5E/Cat6 — 1080P@60Hz 36bpp до 100 м, 1080P@60Hz 48bpp&3D и 4K×2K@30Hz до 70 м
• Поддерживаемые разрешения: 480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@50/60Hz, 4K×2K@24/25/30Hz
• Поддерживаемые аудиоформаты: LPCM, DTS-HD, Dolby TrueHD
• Входной сигнал TMDS: 0.7~1.2 Vp-p
• Входной сигнал DDC: 5 Vp-p
• Функция CEC: поддерживается
• Функция RS232: не поддерживается
• Функция PoC (Power over Cable): поддерживается, рекомендуется подключать блок питания на стороне приёмника (RX)
• Тип соединения: точка-точка (1 к 1)
• ИК-возврат: двунаправленный
• Частота ИК-сигнала: 20-60 кГц

Разъёмы

• Передатчик (TX): вход HDMI x1, вход/выход ИК 3.5 мм jack x1, вход питания DC2.1 x1, выход RJ45 x1
• Приёмник (RX): вход RJ45 x1, вход питания DC2.1, выход HDMI x1, вход/выход ИК 3.5 мм jack x1
• Тип разъёма HDMI: Type A, 19 контактов, гнездо (Female)

Корпус и эксплуатация

• Материал корпуса: металл
• Размеры: 98.5(Д) x 66.5(Ш) x 23(В) мм
• Вес: TX — 79 г, RX — 107 г
• Питание: 12V/1A
• Энергопотребление: TX
• Рабочая температура: от -20°C до 60°C
• Температура хранения: от -30°C до 70°C
• Относительная влажность: 0~90% RH

Lenkeng LKV375-100 — надёжное и простое в установке решение для передачи HDMI-сигнала на большие расстояния по обычному сетевому кабелю, обеспечивающее качественное изображение до Ultra HD 4K и удобное управление источником сигнала с помощью ИК-возврата.
