Антенна MikroTik HGO-antenna-OUT

- это кабельный переходник, оснащённый коннектором U.fl на одном конце и SMA female на другом. Два таких кабеля предназначены для соединения внутренней платы LTE устройства MikroTik wAP R с разъёмами на корпусе, которые далее соединяются с внешней антенной. U.fl представляет собой миниатюрный радиочастотный разъём для сигналов частотой до 6 ГГц, который чаще используется в устройствах, где ограниченное пространство не позволяет использовать другие типы разъёмов. Разъёмы U.fl также часто используются в ноутбуках и встроенных системах для подключения антенны Wi-Fi к карте Mini PCI, а также при подключении антенн GPS. Коннекторы U.fl female рассчитаны только на несколько повторных подключений (примерно 30 циклов сопряжения). Кабель пигтейл MikroTik ACSMAUFL является высококачественным экранированным коаксиальным кабелем с волновым сопротивлением 50 Ом, который вместе с коннекторами обеспечивает передачу сигнала с низкими потерями.

• Бренд MikroTik
• Штрихкод 6303265084131
• Артикул ACSMAUFL
• Тип оборудования пигтейл
• Разъем для антенны SMA
• Тип кабеля коаксильный
• Цвет черный
• Комплектация Кабель пигтейл MikroTik ACSMAUFL

• Код продукта MTAO-LTE-5D-SQ
• Усиление 5dBi
• Ширина луча 360°
• Соединитель 2 x SMA female
• Диаметр x Глубина 129 x 129 x 34 мм
• Частотный Диапазон 2400 МГц
• Исполнение IP54
• Испытанная температура окружающей среды Испытано при температуре -40 °C .. +70 °C

Антенна Planet ANT-SE17A

Применение

Антенна Planet ANT-SE17A работает на частоте 5.150-5.875ГГц с коэффициентом усиления 16,5 дБи и позволяет существенно увеличить дальность беспроводного сигнала и качество соединения. Антенна оснащена разъёмом N-мама.

Особенности

Частота 5.150-5.875ГГц
Коэффициент усиления 16,5 дБи
Разъём N-мама

• Работает на частоте 5 ГГц в диапазоне от 5100 до 5850 МГц
• Усиление антенны от 15 до 16 дБи
• Поддерживает технологию 2х2 MIMO
• Ширина горизонтального луча составляет 137 градусов
• Ширина вертикального луча составляет 118 градусов

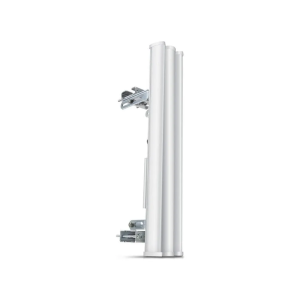

Секторная антенна airMax Sector 5G-16-120 имеет диаграмму направленности в 120 градусов, за счет чего возможно создавать соединения типа PtMP. Количество подключенных клиентов определяется выбранной точкой доступа.

Важно отметить, что хотя модель и разрабатывалась под точки доступа Rocket, она может использоваться совместно с любыми устройствами, имеющими подходящие коннекторы RP-SMA и радиомодуль с рабочим диапазоном от 5.10 ГГц до 5.85 ГГц. Так как антенна внешняя место крепления точки доступа надежно укрыто от внешних негативных воздействий защитным кожухом.
Рассматриваемая модель одна из самых легких в линейке — ее вес составляет всего 1.1 кг, что открывает широкие возможности при монтаже оборудования на вышках и мачтах.

• Вес 1.1 кг
• Размеры 367 x 63 x 41 мм
• Сопротивление ветру до 200 км
• Технология MIMO Да
• Диапазон рабочих частот 5.15-5.85 ГГц
• Разъем 2 x RP-SMA
• Поляризация вертикальная/горизонтальная

• Работает на частоте 5 ГГц в диапазоне от 4900 до 5850 МГц
• Усиление антенны от 16.1 до 17.1 дБи
• Поддерживает технологию 2х2 MIMO
• Ширина горизонтального луча составляет 72 градусов
• Ширина вертикального луча составляет 93 градусов

Модель airMax Sector 5G-17-90 создавалась для работы в комплекте с точками доступа Rocket и наиболее эффективна именно в сочетании с ними, однако может быть задействована в паре с любым другим устройством, чей радиомодуль работает в пределах 4.90-5.85 ГГц. Для подключения антенны к точке доступа имеется два коннектора типа RP-SMA, надежно укрытых от осадков и других природных явлений защитным кожухом. Это повышает надежность работы, а также положительно сказывается на сроке эксплуатации оборудования.

В зависимости от выходной мощности радиомодуля, антенна может обеспечить покрытие протяженностью в 5 км, что позволяет организовать беспроводную связь на значительной территории, и при этом сделать разбиение на сектора, тем самым распределяя нагрузку на точки доступа.

Стоит отметить что рассматриваемая модель может размещаться практически на любых мачтах и вышках, так как имеет малый вес в 1.1 кг и относительно небольшие габариты 367х63х42мм. Все это в сочетании со специальным покрытием, предупреждающим коррозию, делает модель приспособленной к любому климату.

• Частотный диапазон 5100 - 5900 МГц
• Усиление 30 дБи
• Поляризация Двойная линейная
• Изоляция поперечной поляризации минимум 35 дБ
• Максимальный КСВ 1.6:1
• Угол излучения в горизонтальной плоскости 5.8 градусов
• Угол излучения в вертикальной плоскости 5.8 градусов
• Соотношение фронт/тыл -30 дБ
• Стандарт ETSI EN 302 326 DN2
• Диаметр тарелки 650 мм
• Вес 7,5 кг
• Максимальная ветровая нагрузка 125 миль в час
• Нагрузка на точку опоры при скорости ветра 161 км/ч 80,7 кг

>Основные характеристики

• Работает на частоте 5 ГГц  в диапазоне от 5100 до 5900 МГц
• Усиление антенны 23 дБи
• Поддерживает технологию 2х2 MIMO

Диаметр отражателя рассматриваемой модели составляет 378 мм, а сама тарелка имеет несколько углубленную форму — это сделано с целью уменьшения влияния боковых засветов на сигнал. Сам луч у AirFiber 5G23-S45 достаточно узкий и не превышает 10 градусов, что в сочетании с коэффициентом усиления в 23 дБи позволяет создавать беспроводные каналы передачи данных на расстояния до 200 км.

С учетом длины волны частотного диапазона 5 ГГц, на котором и работает РРЛ, важно обеспечить наличие прямой видимости — только так можно добиться максимальной эффективности соединения.

Так как антенна изначально конструировалась под определенную модель точки доступа, она имеет просто крепление, позволяющее быстро произвести монтаж РРД без использования специальных инструментов или средств. Пластиковый кожух выполняет роль защиты места соединения от влаги или механических воздействий, что позволяет использовать рассматриваемый радиомост практически в любом климате, в том числе и с повышенной влажностью.

Для удобства при юстировке на корпусе AirFiber 5G23-S45 имеется уровень — ориентируясь на него можно легко выровнять антенну без каких-либо дополнительных средств.

Весь корпус рассматриваемой модели покрыт антикоррозийным покрытием, что существенно увеличивает срок ее эксплуатации, особенно в климатических поясах с высокой влажностью.

• Работает на частоте 5 ГГц в диапазоне от 5450 до 5850 МГц
• Усиление антенны 10 дБи
• Поддерживает технологию 2х2 MIMO

Антенна AirMax Omni 5G-10 разработана специально для точек доступа Rocket, но может использоваться совместно с любым другим устройством, чей радиомодуль работает в пределах от 5.45 ГГц до 5.85 ГГц, а само оборудование имеет пару коннекторов RP-SMA для подключения. Рекомендуется использовать фирменные RF-кабеля, идущие в комплекте с антенной, так как они обеспечивают меньшие потери и имеют защиту от попадания влаги на контакты.

Как уже было сказано выше, радиус действия такой антенны может составлять до 2 км — этот показатель зависит как от выходной мощности радиомодуля, так и от наличия прямой видимости между участниками соединения. При выборе точки доступа следует учитывать, что коэффициент усиления антенны составляет 10 дБи.

Модель AirMax Omni 5G-10 изготовлена из прочного материала, устойчивого к коррозии, поэтому может использоваться практически в любых погодных условиях. Стоит отметить, что данное устройство имеет самые мелкие габариты в линейке — вес модели составляет 0.65 кг, а ее размеры не превышают 582х90х65 мм. Это дает возможность располагать антенну практически в любых условиях, так как особых требований к месту монтажа не предъявляется.

• Вес 0,68 кг
• Размеры 582 x 90 x 65 мм
• Сопротивление ветру до 75 м/с
• Технология передачи данных 2х2 MIMO PtMP
• Диапазон частот 5,45–5,85 ГГц
• Коэффициент усиления 10 дБи
• Разъём 2x RP-SMA
• Рабочая частота 5 ГГц
• Поддержка MIMO 2x2
• Рупорная конструкция Нет
• Тип разъёма 2x RP-SMA (male)
• Поляризация Двойная линейная (В+Г)
• Угол излучения в горизонтальной плоскости 360 °
• Угол излучения в вертикальной плоскости 20 °
• КСВН 1.6
• Макс. подводимая мощность 50 Вт
