Беспроводная точка доступа H3C AOLYNK-UAP522G-AC13

• Общий
• 0,2 кг
• Режим установки
• Монтаж в стену
• Рабочая температура
• от 0 °C до 40 °C (от 32 °F до 104 °F)
• Рабочая влажность
• от 5% до 95% (без конденсации)
• Температура хранения
• от -40 °C до 70 °C (от -40 °F до 158 °F)
• Влажность при хранении
• от 5% до 95% (без конденсации)
• Размеры изделия (Ш × В × Г)
• 86 мм × 86 мм × 35 мм (3,38'' × 3,38'' × 1,37'')
• Товарная накладная
• Точка доступа 1200 Мбит/с × 1, Комплект винтов × 1, Краткое руководство пользователя × 1, Информация о соответствии нормативным требованиям и безопасности × 1
• Потребляемая мощность
• Макс. 8 Вт
• Параметры WLAN
• Максимальное количество клиентов
• 128
• Рекомендуемое количество клиентов
• 50
• Максимальное количество SSID
• 8
• Рабочий диапазон частот
• радио 1: 5G(11a/n/ac), радио 2: 2.4G(11b/g/n)
• Стандарты Wi-Fi
• Wi-Fi 5
• Скорость Wi-Fi
• 2.4 G: 300 Мбит/с, 5 G: 867 Мбит/с
• Пространственные потоки
• 2,4 ГГц, 2 × 2, MU-MIMO, 5 ГГц, 2 × 2, MU-MIMO
• Ширина канала
• 2,4 ГГц: Авто/20 /40 МГц, 5 ГГц: Авто/20 /40 /80/ МГц
• Количество антенн
• 2,4 ГГц: 2; 5 ГГц: 2
• Тип антенны
• Встроенные всенаправленные антенны
• Коэффициент усиления антенны
• 2,4 ГГц: 3 дБи, 5 ГГц: 3 дБи
• Мощность передачи
• 20 дБм
• Технология модуляции
• OFDM: BPSK@6/9 Мбит/с, QPSK@12/18 Мбит/с, 16-QAM@24 Мбит/с, 64-QAM@48/54 Мбит/с; DSSS: DBPSK@1 Мбит/с, DQPSK@2 Мбит/с, CCK@5,5/11 Мбит/с; MIMO-OFDM (11n): MCS 0-15; MIMO-OFDM (11ac): MCS 0-9
• Технические характеристики оборудования
• Интерфейс
• 1 × гигабитный порт RJ45 восходящей линии связи, 1 × гигабитный порт RJ45
• Источник питания
• IEEE 802.3af/at POE
• Светодиодный индикатор
• Желтый/зеленый/синий для различных рабочих состояний, мигающий режим
• Кнопка сброса
• Кнопка аппаратного сброса
• Характеристики программного обеспечения
• Безопасность WLAN
• WAP-PSK, WAP2-PSK, WPA-WAP2-PSK, черный и белый списки, поддержка динамического обновления ключей одноадресной/многоадресной рассылки с использованием нескольких ключей шифрования, поддержка аутентификации Open system/shared key, поддержка беспроводного доступа к конечной точке, поддержка 802.11i, поддержка привязки SSID и VLAN
• Управление и обслуживание
• Централизованное управление кондиционером
• Обновление версии
• обновление через Интернет
• Одобрение
• ЭМС
• CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+А11: 2020)
• Безопасность
• CB (AMD1:2009, AMD2:2013, IEC 62368-1:2014 (второе издание), CE-LVD (EN 62368-1:2014+A11:2017), UL (UL 60950-1)
• Химия
• CE-RoHS (2011/65/EU), WEEE (2012/19/EU), Reach (Регламент (ЕС) № 1907/2006)
• Радио
• EN 301 893, EN 300 440, EN 62311, EN 301 489-3, EN 301 489-17

Grandstream GWN7603 — компактная двухдиапазонная Wi‑Fi точка доступа

Grandstream GWN7603 — это компактная **двухдиапазонная Wi‑Fi точка доступа стандарта 802.11ac Wave‑2**, предназначенная для малых и средних предприятий, гостиниц, офисов и домашних рабочих пространств. Она обеспечивает высокую пропускную способность, широкое покрытие и поддержку большого числа подключений, а также гибкую сетевую интеграцию и управление.

Основные характеристики

• Стандарты Wi‑Fi: IEEE 802.11a/b/g/n/ac Wave‑2, двухдиапазонная (2.4 GHz и 5 GHz)
• Технология 2×2:2 MU‑MIMO для эффективной одновременной передачи данных
• Агрегированная пропускная способность до ~1.27 Gbps
• Поддержка более 100 одновременных Wi‑Fi клиентов
• Зона покрытия до 100 м в типичных условиях
• 4 × Gigabit Ethernet порта:
  • 1 × uplink‑порт с поддержкой PoE/PoE+ для питания точки доступа
  • 2 × порта с PSE для PoE питания других сетевых устройств
  • 1 × стандартный Gigabit Ethernet порт

Сетевые возможности и управление

• Управление через облачную платформу GWN.Cloud (интегрирована с GDMS) и локальный GWN Manager
• Поддержка сетей mesh (сетевого расширения) и captive portal
• Расширенный QoS для оптимизации низкозадержанных приложений
• Поддержка сетевых протоколов IPv4, IPv6, 802.1Q VLAN, 802.1p, 802.11e/WMM

Безопасность

• Анти‑хакерная защищённая загрузка и цифровые подписи для защиты критических данных
• Уникальные сертификаты безопасности и случайные пароли по умолчанию для каждого устройства
• Поддержка стандартов безопасности: WEP, WPA/WPA2‑PSK, WPA/WPA2 Enterprise и WPA3

Эксплуатация и монтаж

• Поддержка PoE/PoE+ питания (802.3af/at) с автоматическим определением напряжения
• Рабочий диапазон температур: примерно 0 °C – 40 °C
• Возможность настенного или настольного монтажа

Преимущества

• Высокая пропускная способность беспроводной сети и устойчивость подключения
• Поддержка большого числа клиентов и стабильное покрытие
• Гибкие опции питания PoE/PoE+ и PSE‑выходы для питания других устройств
• Лёгкое централизованное управление через облако или локальный контроллер
• Современные функции безопасности и QoS для бизнес‑сетей

Применение

• Малые и средние офисы
• Гостиницы и отели
• Кафе, торговые залы и общественные пространства
• Домашние и рабочие зоны с повышенными требованиями к Wi‑Fi

• Антенна секторная MIMO 2x2 двойной поляризации (горизонтальная/вертикальная)
• Коэффициент усиления - 8 dBi, сектор - 60 град
• Есть функционал по расширению и сужению канала
• Процессор Atheros MIPS 24KC, 400 MHz
• Память 32 MB SDRAM, 8 MB Flash
• Сетевой интерфейс представлен одним портом 10/100 Ethernet
• Максимальная мощность потребления не больше 5,5 Вт

Точка доступа airMAX NanoStation M2 loco LocoM2 представляет собой эффективное решение для построения 2.4 ГГц соединений на малые и средние расстояния. Стоит отметить, что его максимальная дальность составляет не более 3 км. .

Тем не менее, радиочасть точки доступа обеспечивает диаграмму направленности в 60 градусов, что делает NanoStation Loco M2 отличным решением для создания не только мостов PtP, но и соединений топологии PtMP. При проектировании стоит учитывать ограничения вычислительной мощности: несмотря на довольно производительный процессор Atheros с частотой 400 мГц, рассматриваемая модель имеет всего 32 МБ оперативной памяти. В связи с этим не рекомендуется подключать к одному устройству до 10-15 активных клиентов.

Из-за рабочей частоты точка доступа поддерживает мировые стандарты беспроводной связи только ревизий 802.11b/g/n, а также фирменный протокол передачи данных AirMax. Последний базируется на технологии TDMA-поллинга, что гарантирует отсутствие коллизий при передаче пакетов в нагруженных PtMP сетях. Вне зависимости от выбранного способа передачи данных, скорость обмена пакетами может составить чуть до 150 мбит/с.

Сетевой интерфейс airMAX NanoStation M2 loco LocoM2 включает в себя только один порт Ethernet, через который точка доступа сообщается с остальной ЛВС и получает питание по схеме PassivePoe 24V.

В качестве операционной системы используется фирменное программное обеспечение AirOS. Последнее предоставляет полный доступ ко всем необходимым настройкам и параметрам, а простой и продуманный графический интерфейс позволяет отказаться от использования командной строки, что существенно сокращает время конфигурирования устройства.

LiteBeam M5 можно использовать также на клиентской стороне, если Интернет раздаёт базовая станция этой же серии с секторной антенной.

Серия LiteBeam ориентирована на достижение рекордного показателя производительность/цена при вещании в нелицензируемом диапазоне 5 ГГц на большие и очень большие расстояния. Применяемая в LiteBeam M5 антенна 1×1 SISO делает вложения в клиентское оборудование ещё более эффективными.

Беспроводной модуль, согласно технологии InnerFeed, размещён непосредственно в рупорном излучателе, что исключает потери в проводах.

Используя разработанный для airMAX множественный доступ с разделением по времени, каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным контроллером временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность и масштабируемость, сокращая задержки.

Параметры радиовещания:

• рабочий диапазон международной версии — 5150—5875 МГц;
• пропускная способность — 100 Мбит/с;
• максимальная дальность — более 15 км.

С сетью радиомост соединяется 1 портом Fast Ethernet. Питание подаётся на этот же порт в пассивном режиме PoE напряжением в диапазоне 22—27 В. В комплекте есть адаптер PoE на 24 В с током до 0,2 А. Потребление радиомоста не превышает 7 Вт.

Габариты LiteBeam M5 составляют 362 × 267 × 184 мм, масса — 750 г.

Шарнирный кронштейн и пузырьковый уровень упрощают прицеливание радиомоста. Собрать LiteBeam M5 — только защёлкнуть сочленения. Для сборки не требуется инструмент. В комплекте есть крепёж на мачту. Диапазон рабочих температур: −40—+70°C.

Параметры радиомодуля

Параметры антенны

Физические и климатические параметры

Комплект поставки

Grandstream GWN7604 — Wi-Fi 6 точка доступа с PoE-коммутатором

Grandstream GWN7604 — это компактная двухдиапазонная Wi-Fi 6 (802.11ax) точка доступа с интегрированным четырёхпортовым гигабитным PoE-коммутатором. Устройство предназначено для малых и средних бизнес-сетей, офисов, гостиниц и рабочих зон, обеспечивая высокую пропускную способность, стабильное беспроводное соединение и удобное централизованное управление.

Основные характеристики

• Поддержка стандартов Wi-Fi 802.11a/b/g/n/ac/ax
• Агрегированная скорость беспроводной сети до 3 Гбит/с
• Поддержка до 256 одновременных клиентов
• Зона покрытия до 100 м при стандартных условиях
• 4 гигабитных Ethernet-порта:
  • 1 uplink-порт с поддержкой PoE/PoE+
  • 2 порта с функцией PoE PSE для питания внешних устройств
  • 1 стандартный Gigabit Ethernet порт
• Поддержка до 32 SSID (по 16 на каждый диапазон)

Сетевые функции и управление

• Облачное управление через GWN.Cloud
• Локальное управление через GWN Manager
• Встроенный контроллер для управления другими точками доступа серии GWN
• Поддержка IPv4 и IPv6
• Поддержка VLAN (802.1Q), QoS, 802.11e/WMM
• Поддержка mesh-сетей и captive portal

Безопасность

• Поддержка WPA3, WPA2-PSK, WPA2 Enterprise
• Защищённая загрузка и цифровая подпись прошивки
• Уникальные сертификаты безопасности для каждого устройства

Питание и эксплуатация

• Питание через PoE/PoE+ (802.3af/802.3at) или внешний адаптер
• PoE-выходы PSE с общим бюджетом до 12 Вт
• Максимальное энергопотребление около 7,5 Вт без учёта PoE-выходов
• Рабочая температура от 0 до 40 °C
• Влажность от 10 до 90 процентов без конденсации
• Настольный или настенный монтаж

Преимущества

• Высокая производительность Wi-Fi 6
• Интегрированный PoE-коммутатор для подключения и питания устройств
• Гибкие варианты управления — локально или через облако
• Расширенные функции безопасности и сетевого управления
• Компактный корпус и простота установки

Область применения

• Малые и средние офисы
• Гостиницы и апартаменты
• Кафе и торговые помещения
• Рабочие зоны с высокой плотностью Wi-Fi-устройств
• Корпоративные и гибридные сети

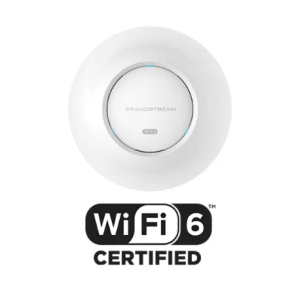

Wi-Fi Standards
IEEE 802.11 a/b/g/n/ac/ax

Antennas
5 separate internal antennas
Two 2.4GHz, 4 dBi gain
Three 5 GHz, 5 dBi gain

Data transfer rate by
Wi-Fi
5G
IEEE 802.11ax: 7.3–2402 Mbps;
IEEE 802.11ac: 6.5–867 Mbps;
IEEE 802.11n: 6.5−300 Mbps;
IEEE 802.11a: 6; 9; 12; 18; 24; 36; 48; 54
2.4G Mbps
IEEE 802.11ax: 7.3–573.5 Mbps;
IEEE 802.11n: 6.5−300 Mbps;
IEEE 802.11b: 1; 2; 5.5; 11 Mbps;
IEEE 802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Mbit/s
* The transmission rate can be affected by various factors, including environmental conditions, the distance between
devices, radio interference, and the combination of devices on the network.

2.4 GHz frequency ranges: 2400-2483.5 MHz
5 GHz: 5150-5850 MHz

2.4G bandwidth 20 and 40 MHz
5G 20.40, 80 and 160 MHz

Wi-Fi and system security
WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise (TKIP/AES); WPA3, anti-hacking download and blocking
Mission-critical data/management tools with digital signatures, a unique security certificate, and a random
default password for each device.

MIMO 2x2:2 2.4GHz
3x3:2 5 GHz

Coverage area Up to 175 meters
* The coverage area depends on the environmental conditions.

Maximum power
of the transmitter
5G 24 dBm
2.4G 24 dBm
* The maximum power depends on the country, frequency range and MCS.

Receiver sensitivity
2.4G
802.11b -96 dBm at 1 Mbit/s; -88 dBm at 11 Mbit/s; 802.11g: -93 dBm at 6 Mbit/s; -75 dBm at 54 Mbit/s;
802.11n 20 MHz: -73 dBm at MCS7; 802.11n 40 MHz: -70 dBm at MCS7;
802.11ax 20 MHz: -60 dBm at MCS11; 802.11ax 40 MHz: -58 dBm at MCS11;
5G
802.11a: -92 dBm at 6 Mbps, -74 dBm at 54 Mbps;
802.11n 20 MHz: -73 dBm at MCS7; 802.11n 40 MHz: -70 dBm at MCS7;
802.11ac 20 MHz: -67 dBm at MCS8; 802.11ac: 40 MHz: -63 dBm at MCS9; 802.11ac 80 MHz: -59 dBm at MCS9;
802.11ax 20 MHz: -60 dBm at MCS11; 802.11ax 40 MHz: -58 dBm at MCS11; 802.11ax 80 MHz: -56 dBm at
MCS11; 802.11ax 160 MHz: -52 dBm at MCS11
SSID Total of 32 SSIDs, 16 per radio channel (2.4GHz and 5 GHz)

The number of simultaneously
connected client
devices
256

Network interfaces
1 10/100/1000 Base-T Ethernet Port with Automatic recognition

Additional ports
1 drop hole; 1 Kensington lock

Mounting
On the wall or ceiling in the premises, mounting kit included

LED indicators
3 three-color LEDs for device monitoring and status indication

Network protocols
IPv4, IPv6, 802.1Q, 802.1p, 802.1x, 802.11e/WMM

Quality of service
802.11e/WMM, VLAN, TOS

Network management
The integrated controller can control 50 local GWN access points.
The free GWN cloud platform.The Cloud supports the management of an unlimited number
of GWN access points.
GWN Manager provides a local software controller with support for up to 3,000 GWN access points.

Nutrition and energy efficiency
PoE 802.3af/802.3at;
Max. power consumption: 12.95 Watts

Environmental conditions
Operation: from 0 to 50 °C
Storage: -10 to +60 °C
Humidity: 10 to 90% (non-condensing)

Physical characteristics
Device dimensions: 180.4 x 180.4 x 40.8 mm (to be specified); device weight: 385g
Package dimensions: 228.5 x 220 x 79 mm (to be specified); total package weight: 630 g
