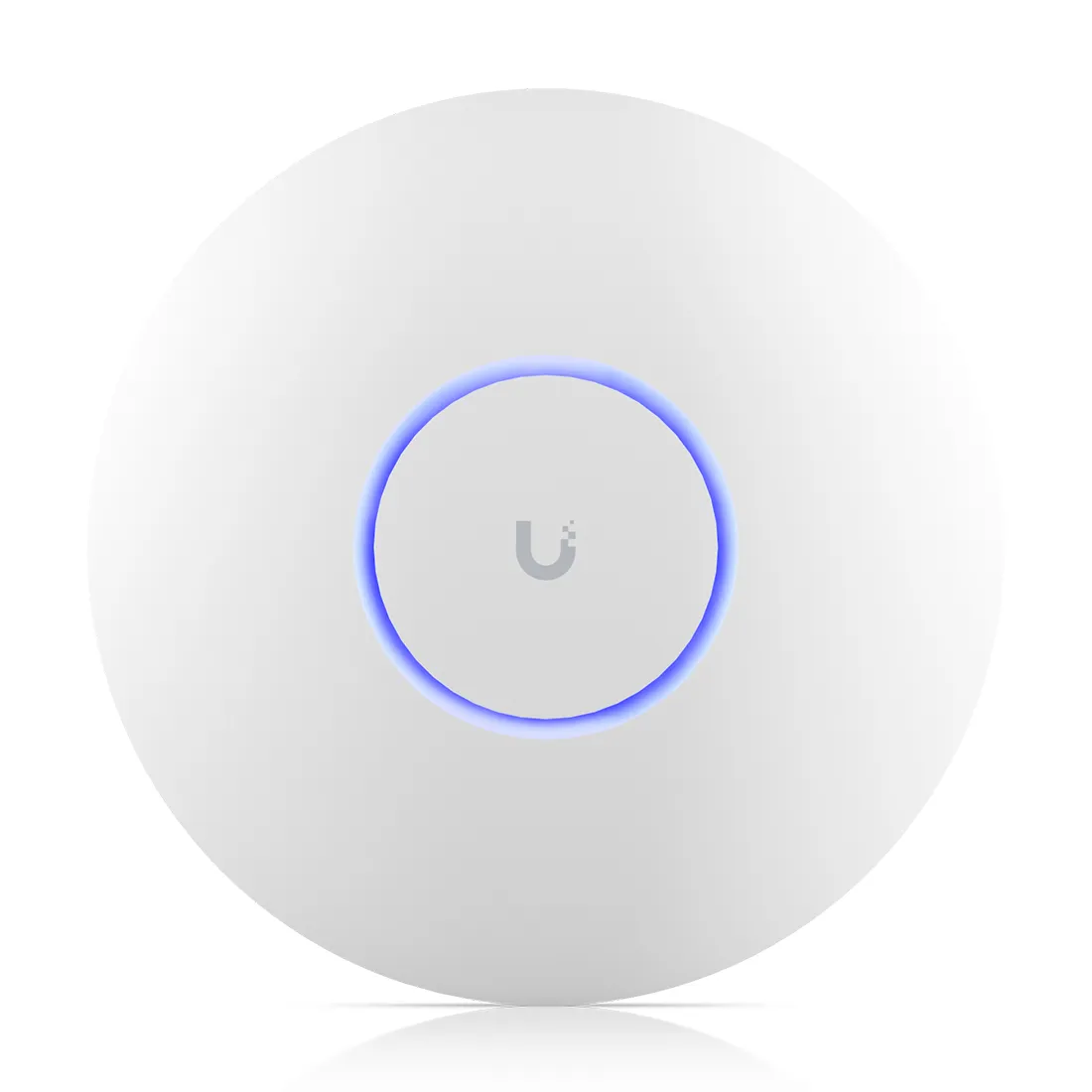

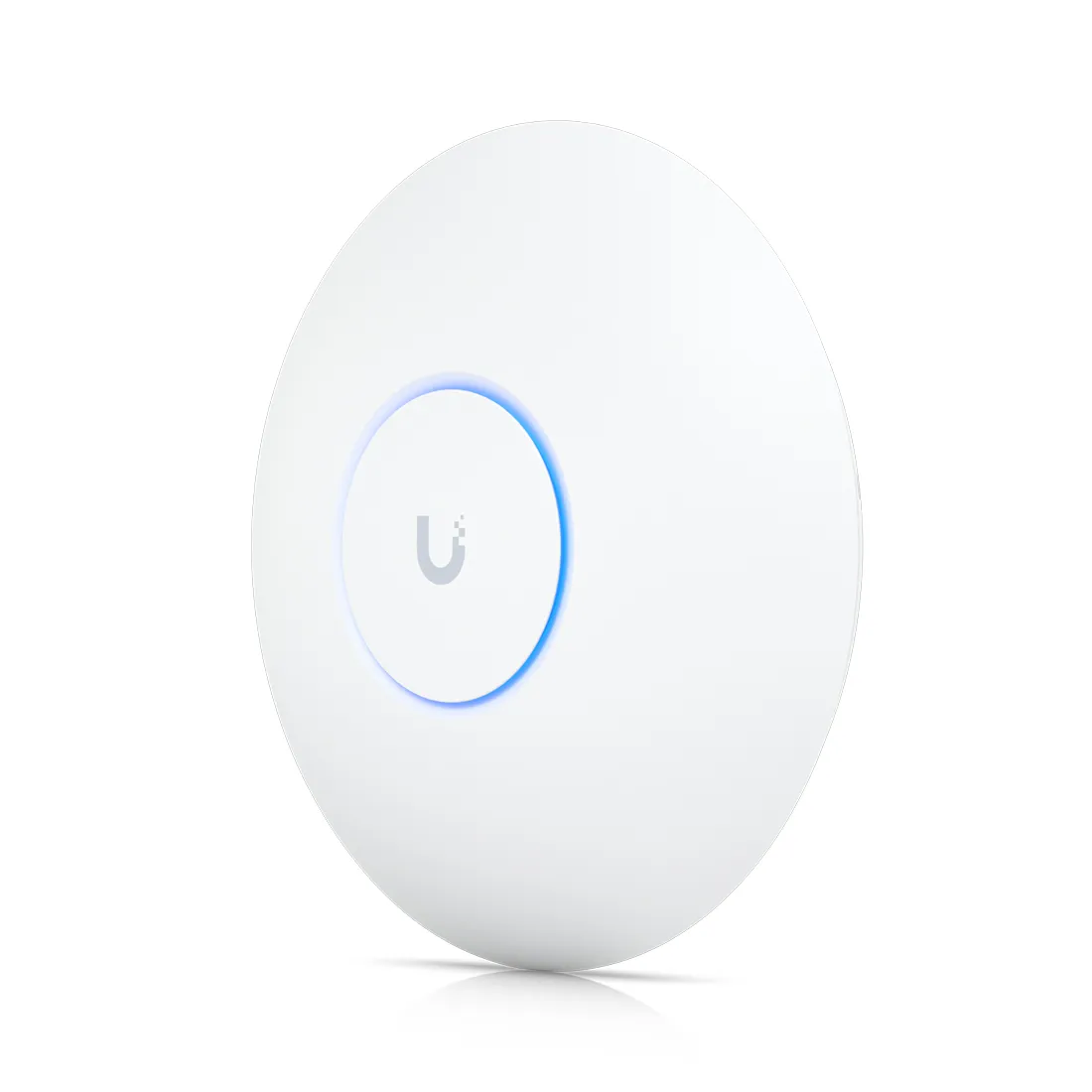

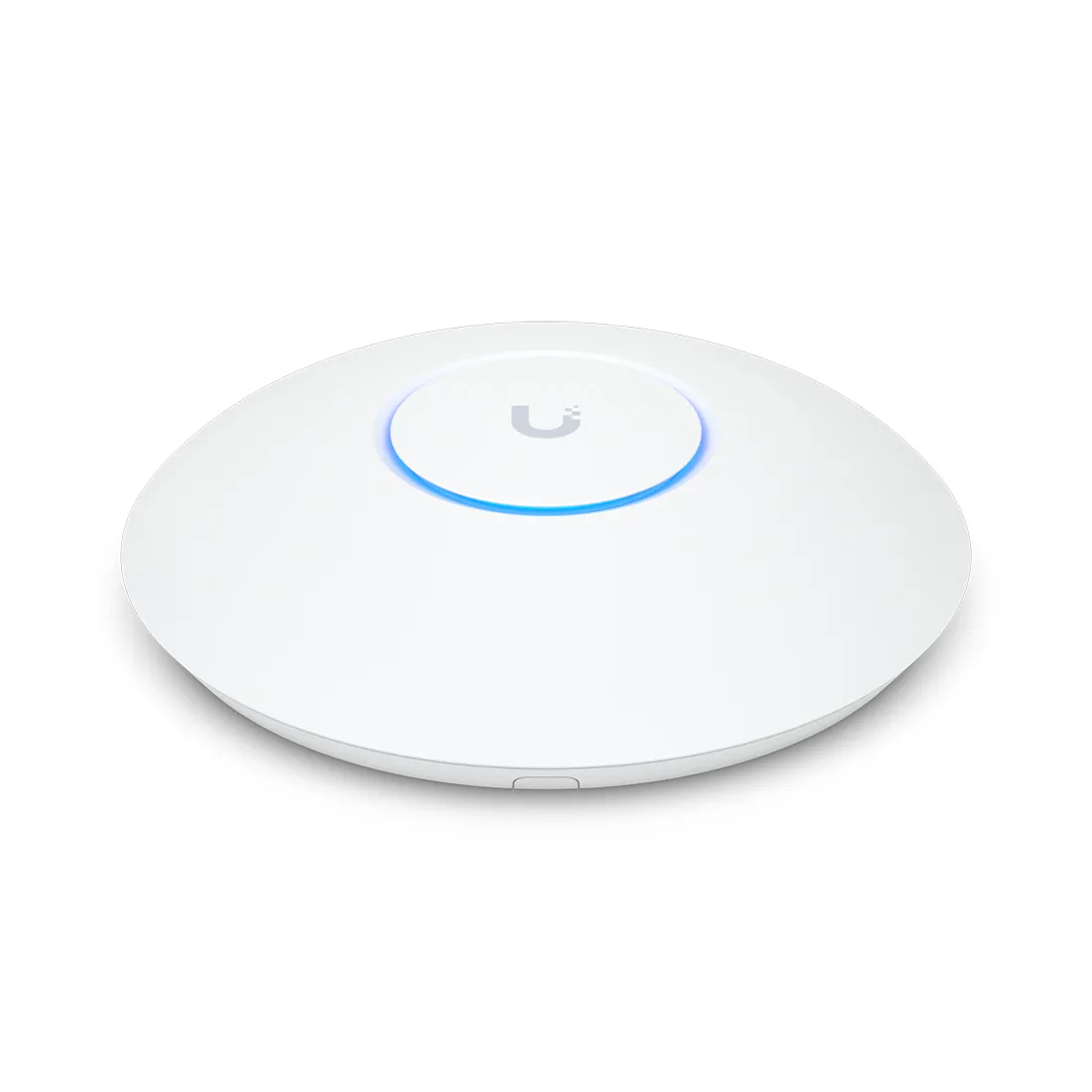

Точка доступа U7 Proс функцией управления мультидиапазонной связью (Multi-Link Operation — MLO), которая позволяет совместимым клиентам подключаться одновременно к нескольким диапазонам WiFi, значительно увеличивая пропускную способность, особенно в сетях, перегруженных в диапазонах 2,4 и 5 ГГц. Установка U7 Pro станет прорывным решением в больших помещениях со значительным количеством уже развёрнутых конкурирующих друг с другом SSID.
U7 Pro вещает в 3 диапазонах WiFi — 2,4, 5 — по схеме 2×2 MIMO в каждом из диапазонов как на скачивание, так и на загрузку, покрывая плотным пятном связи площадь до 140 м² и подключая более 300 абонентов одновременно, с совокупной скоростью беспроводного Интернета до 9,3 Гбит/с.
Основные параметры точки доступа (приводятся через косую черту для диапазонов 2,4/5/6 ГГц):
U7 Pro поддерживает стандарты связи 802.11a/b/g/n/ac/ax) и протоколы безопасности WPA-PSK, WPA-Enterprise (WPA/WPA2/WPA3/PPSK).
Высокая беспроводная скорость поддержана соединением с проводной сетью посредством 1 Ethernet-порта с пропускной способностью 1/2,5 Гбит/с.
Питание на точку доступа подаётся по стандарту PoE+ напряжением в диапазоне 44—57 В. Рекомендуется использовать свитч серии UniFi PoE. Потребляемая мощность не превышает 21 Вт.
Диапазон рабочих температур составляет −30—+60°C.
Вместе с U7 Pro поставляются крепления на потолочную панель, на Т-образную рейку, на стену открытой или скрытой проводкой, на монтажную коробку, шаблон с пузырковым уровнем.
| Габариты | Ø206 x 46 мм (Ø8.1 x 1.8") | |
| Вес | 680 г (1.5 фунта) | |
| Материал корпуса | Поликарбонат, металл | |
| Материал крепления | Кронштейн: нержавеющая сталь (SUS304) Основание: оцинкованная сталь (SGCC) |
|
| Аппаратное обеспечение | ||
|---|---|---|
| Сетевой интерфейс | (1) 2.5 GbE RJ45 порт | |
| Интерфейс управления | Ethernet | |
| Метод питания | PoE+ | |
| Источник питания | UniFi PoE переключатель | |
| Поддерживаемый диапазон напряжения | 44—57V DC | |
| Макс. потребление мощности | 21Вт | |
| MIMO 2.4 ГГц 5 ГГц | 2 x 2 2 x 2 2 x 2 |
|
| Скорость передачи данных 2.4 ГГц 5 ГГц | 688 Мбит/с 2882 Мбит/с 5765 Мбит/с |
|
| Усиление антенны 2.4 ГГц 5 ГГц | 4 dBi 6 dBi 5.8 dBi |
|
| Индикаторы | Белый/синий | |
| Кнопка | Сброс настроек | |
| Монтаж | На стену/потолок (в комплекте) | |
| Рабочая температура | -30 до 60° C (-22 до 140° F) | |
| Влажность при эксплуатации | 5 до 95% без конденсации | |
| Сертификация | CE, FCC, IC | |
| Программное обеспечение | ||
| Стандарты WiFi | 802.11a/b/g/n/ac/ax | |
| Безопасность беспроводной связи | WPA-PSK, WPA-Enterprise (WPA/WPA2/WPA3/PPSK) | |
| BSSID | 8 на радио | |
| VLAN | 802.1Q | |
| Продвинутое QoS | Ограничение скорости для каждого пользователя | |
| Изоляция гостевого трафика | Поддерживается | |
| Одновременные клиенты | 300+ | |
| Поддерживаемые скорости передачи данных | ||
| 802.11a | 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с | |
| 802.11b | 1, 2, 5.5, 11 Мбит/с | |
| 802.11g | 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с | |
| 802.11n | 6.5 Мбит/с до 300 Мбит/с (MCS0 - MCS15, HT 20/40) | |
| 802.11ac (WiFi 5) | 6.5 Мбит/с до 1.7 Гбит/с (MCS0 - MCS9 NSS1/2, VHT 20/40/80/160) | |
| Требования к приложениям | ||
| UniFi Network | Версия 8.0.7 и позднее | |
| UniFi OS | Версия 3.2 и позднее | |
| Артикул | U7-Pro | |
Grandstream GWN7603 — это компактная **двухдиапазонная Wi‑Fi точка доступа стандарта 802.11ac Wave‑2**, предназначенная для малых и средних предприятий, гостиниц, офисов и домашних рабочих пространств. Она обеспечивает высокую пропускную способность, широкое покрытие и поддержку большого числа подключений, а также гибкую сетевую интеграцию и управление.
— это инновационная точка доступа, использующая технологию настенной панели Wi-Fi 6 (802.11ax). Он способен одновременно поддерживать диапазоны 2,4 ГГц (2x2 MIMO) и 5 ГГц (2x2 MIMO), обеспечивая впечатляющую скорость устройства до 2,975 Гбит/с. Обладая высокой производительностью и компактным дизайном, он является идеальным выбором для современных предприятий, больниц и средних учебных заведений.
Высококачественное соединение с Huawei AP263
Благодаря двухдиапазонной работе Huawei AP263 может поддерживать частоты 2,4 ГГц и 5 ГГц, обеспечивая максимальную скорость до 575 Мбит/с и 2,4 Гбит/с соответственно. Эта комбинация обеспечивает общую скорость 2,975 Гбит/с. Устройство оснащено 1 портом GE, что обеспечивает гибкую настройку сети. Благодаря различным режимам установки, таким как монтаж на стене или пластине, а также встроенным интеллектуальным антеннам, AP263 обеспечивает точное покрытие сигнала, минимизируя помехи и максимизируя качество сигнала.
Передовые технологии в Huawei AP263
Huawei AP263 представляет новейшее поколение стандартов Wi-Fi, работающее под управлением Wi-Fi 6 (802.11ax). Устройство оптимизировано для сред с несколькими параллельными сигналами. Он превосходен в тех областях, где разные сети или устройства работают одновременно в обоих диапазонах частот. Его ключевые технологии, такие как MU-MIMO и 1024-QAM, обеспечивают эффективную работу в самых сложных условиях, обеспечивая высококачественное соединение для нескольких пользователей.
Безопасность и оптимизация с Huawei
Компания Huawei уделяет приоритетное внимание самым высоким стандартам безопасности. Благодаря передовым технологиям, таким как аутентификация пользователей и шифрование для беспроводного доступа, мониторинг неавторизованных устройств и дополнительные функции безопасности для проводного доступа к точке доступа, пользователи могут быть уверены, что их данные защищены на каждом этапе передачи.
Облачное управление с помощью облака Huawei
Huawei AP263 позволяет управлять сетью через облако, устраняя необходимость в развертывании дополнительных серверов аутентификации или сети переменного тока WLAN. В режиме облачного управления пользователи имеют доступ к расширенным функциям, таким как аутентификация с использованием общего ключа (PSK), портала, SMS или аутентификация в социальных сетях. Все просто настроить, обеспечивая при этом качественное соединение и максимальную безопасность пользователей.
| Основная информация | |
| номер части |
50084981 |
| Модель |
AP263 |
| Описание |
AP263 (11ax в помещении, 2+2 двухдиапазонных, интеллектуальная антенна, USB, BLE) |
| Первая поддерживаемая версия |
В200Р021С01 |
| Технические характеристики | |
| Тип установки |
Стол, стена, потолок, распределительная коробка |
| Высота [мм] |
160 мм |
| Глубина [мм] |
38 мм |
| Ширина [мм] |
86 мм |
| Вес с упаковкой [кг (фунты)] |
0,542 кг (1,195 фунта) |
| Вес без упаковки [кг (фунты)] |
0,320 кг (0,705 фунта) |
| Максимальное количество физических портов на всем устройстве |
GE (RJ45) x 2, 10M/100M/1000M с автоматическим определением |
| Максимальная потребляемая мощность [Вт] |
12 |
| Максимальное тепловыделение [БТЕ/час] |
41 |
| Режим питания |
Адаптер постоянного тока, PoE |
| Диапазон входного напряжения [В] |
12±10% PoE: 802.3at/af |
| Номинальное входное напряжение [В] |
12 В |
| Описание источника питания 802.3af |
Функция USB недоступна. |
| Описание источника питания 802.3at |
Ни одна функция не ограничена. |
| Описание источника питания постоянного тока |
Ни одна функция не ограничена. |
| Диапазон рабочих частот |
2,4 ГГц, 5 ГГц |
| стандарт Wi-Fi |
2,4G: 802.11b/g/n/ax 5G: 802.11a/n/ac/ac волна 2/ax |
| Усиление антенны [дБи] |
2,4 г: 2 дБи/цепь (пиковое значение) 1 дБи (комбинированное усиление) 5G: 3 дБи/цепь (пиковое значение) 1 дБи (комбинированное усиление) BLE: 4 дБи |
| Максимальная мощность передачи [дБм] |
2,4 г: 20 дБм/цепь 23 дБм (комбинированная мощность) 5G: 20 дБм/цепь 23 дБм (комбинированная мощность) BLE: |
| Номер радио |
2 |
| Пространственные потоки MIMO |
Радио 0 (2,4 ГГц): 2x2 Радио 1 (5 ГГц): 2х2 |
| Радиоинтерфейс |
Встроенные интеллектуальные антенны |
| Хранилище |
NAND флэш-память 256 МБ |
| Длительная рабочая температура [°C(°F)] |
От 0°C до 40°C (от 32°F до 104°F) (Если высота находится в диапазоне от 1800 м до 5000 м, температура снижается на 1°C или 1,8°F каждый раз, когда высота увеличивается на 300 м. .) |
| Температура хранения [°C(°F)] |
от –40°C до +70°C (от –40°F до +158°F) |
| Относительная влажность при длительной эксплуатации [RH] |
От 5 % до 95 % относительной влажности |
| Высота при длительной эксплуатации [м (футов)] |
от –60 до +5000 м (от –196,85 до +16404,20 футов) |
| Наработка на отказ [год] |
69,7 |
| Среднее среднее время восстановления [час] |
0,5 |
| USB |
USB 2.0 (поддержка источника питания 5 Вт) |
| Консольный порт |
BLE-консоль |
| Атмосферное давление [кПа] |
53–106 кПа ETSI 300 019-2-3 |
| Защита сервисного порта от перенапряжения [кВ] |
PoE-порт: Дифференциальный режим (48 В-RTN): 0,5 кВ (1,2/50 мкс, 42 Ом), критерий B Общий режим (8 проводов на землю): 6 кВ (1,2/50 мкс, 42 Ом), критерий B |
| Земля |
плавающая земля |
| БЛЕ |
БЛЕ5.0 |
| Фильтр 3G/LTE (ACC) |
Не поддерживается |
airMAX NanoStation 5AC Loco — абонентское устройство в полюбившемся формфакторе NanoStation для достижения максимальной производительности в пересчёте на расходы и занимаемое пространство. Несколько NanoStation 5AC Loco могут устанавливаться на абонентской стороне в секторе охвата базовой станции по топологии airMAX PtMP. Два NanoStation 5AC Loco могут образовывать радиомост по топологии PtP.
Беспроводной обмен ведётся со следующими параметрами:
Встроенная операционная система airOS v8 разработана Ubiquiti специально для устройств серии airMAX ac. Она позволяет осуществлять выбор ширины канала, автоматический выбор канала инструментом airMagic, ручное или автоматическое управление мощностью передачи, автоматический выбор дистанции для исключения переповторов, усиленную безопасность по WPA2.
Удобный интерфейс airOS v8 включает динамическое изменение настроек, мгновенную валидацию полей, HTML5, адаптивность, детализированную статистику, исчерпывающий набор инструментов диагностики, включая диагностику радиочастот и анализ спектра.
Независимый процессор на материнской плате обслуживает отдельную частоту, по которой происходит непрерывный анализ всего диапазона 5 ГГц до последнего полученного знака. Данные этого анализа, по производительности, отображаются в специальной таблице на главной странице airOS v8 и в анализаторе спектра airView. В таблице выводятся значения EVM, CINR и SNI.
airView работает в фоне, не мешая каналу связи, и отображает спектр в виде водопада, волнообразного графика и шумовое загрязнение эфира. airView исключает необходимость в приобретении или аренде аппаратного спектрального анализатора.
В технологии airMAX ac используется разработанная Ubiquiti реализация множественного доступа с разделением по времени, когда каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным радиомодулем временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность, масштабируемость и помехоустойчивость, сокращая задержки. Использование в airMAX ac 256-точечной квадратурной амплитудной модуляции вместо 64-точечной в airMAX повышает реальную пропускную способность TCP/IP в три раза.
В airMAX NanoStation 5AC Loco также есть выделенный WiFi для подключения мобильного приложения и быстрой настройки со смартфона.
К сети радиомост подключается 1 гигабитным портом. Питание подается на этот же порт в пассивном режиме PoE.
Loco5AC подходит для уличного и комнатного монтажа и хорошо защищён от электростатических разрядов. При установке на улице NanoStation 5AC Loco обеспечивает высокую стойкость к агрессивному воздействию природы, а при установке в помещении — ненавязчивый элегантный дизайн и минимум требующегося для установки места. Диапазон рабочих температур: −40—+70°C.
| Размеры | 179 x 77.5 x 59.1 мм |
| Вес | 0.18 кг |
| Блок питания | 24 В, 0.5 А Gigabit PoE (не входит в комплект поставки) |
| Максимальное энергопотребление | 8.5 Вт |
| Способ питания | Passive PoE (пины: 4, 5 (+); 7, 8 (-)) |
| Усиление | 13 дБи |
| Сетевой интерфейс | 1х 10/100/1000 Мбит/с Ethernet-порт |
| Ширина канала | 10/20/30/40/50/60/80 МГц |
| Процессор | Atheros MIPS 74Kc, 560 МГц |
| ОЗУ | 64 МБ DDR2 |
| Кросс-поляризационная развязка мин. | 20 дБ |
| Макс. КСВН | 1.8:1 |
| Ширина луча | 45° |
| Поляризация | Двойная линейная |
| Корпус | Стойкий к УФ-излучению пластик, подходит для использования на улице |
| Светодиодные индикаторы | 1х Питание |
| Монтаж | На мачту (всё необходимое входит в комплект поставки) |
| Температура окружающей среды рабочая | -40.. +70 °C |
| Влажность окружающей среды рабочая | 5.. 95% без конденсата |
| Защита от электростатического разряда / электромагнитного импульса | По воздуху: ±24 кВ При контакте: ±24 кВ |
| Испытание на удар и вибрацию | ETSI300-019-1.4 |
| NanoStation 5AC Loco | 1 шт. |
| Стяжка | 1 шт. |
| Руководство по быстрой установке | 1 шт. |
Точка доступа MikroTik mANTBox 2 12s - это мощная базовая станция для организации обмена данными на большом расстоянии. Модель оснащена антенной с сектором излучения 120 градусов и коэффициентом усиления 12 dBi. Базовая станция использует полосу частот 2,4 ГГц. Аппаратную основу составляет высокопроизводительный процессор AR9342 (600 МГц), смонтированный на материнской плате RouterBOARD. Объём оперативной памяти составляет 64 МБ, а памяти NAND - 128 МБ. В оснащение входит сетевой интерфейс Gigabit Ethernet, совместимый с питанием по технологии Passive PoE. Кроме того, в базовую станцию встроен беспроводной маршрутизатор с мощностью излучения 30 dBm и стандартами связи 802.11b/g/n.
Корпус точки доступа MikroTik mANTBox 2 12s изготовлен из прочных материалов, устойчивых к перепадам температуры, ультрафиолетовому излучению и неблагоприятным погодным условиям. Точка доступа может быть установлена с помощью специального кронштейна, входящего в комплект, на мачту или стену.
Характеристики:
Основные характеристики
NanoBeam 2AC-13 имеет радиомодуль с выходной мощностью 27 дБм, что в сочетании с коэффициентом усиления в 13 дБи позволяет создавать устойчивые беспроводной канал передачи данных на расстояния до 15 км и более при соблюдении всех условий относительно прямой видимости и зашумленности радиоэфира.
Несмотря на то, что рабочий диапазон устройства — 2.4 ГГц, пропускная способность значительно превышает стандартный показатель для этой частоты и составляет до 450 Мбит/с. Чтобы качество передачи данных оставалось на высоком уровне, вычислительная часть получила процессор с рабочей частотой 533 мГц и оперативную память объемом 64 МБ. Этого достаточно не только для работы с входящими и исходящими пакетами, но и для функционирования встроенной операционной системы.
Сетевой интерфейс модели состоит из одного порта Ethernet с пропускной способностью в 1000 Мбит/с. Через негоже устройство получает питание согласно технологии Passive PoE 24V. Отдельно стоит отметить, что NanoBeam 2AC-13 имеет встроенный беспроводной интерфейс, единственным предназначением которого является возможность подключения к графической оболочке ОС через смартфон или планшет. Такая опция была предусмотрена в связи с тем, что радиомост работает исключительно с фирменным протоколом airMax AC, а его диаграмма направленности составляет не более 30 градусов, что делает подключение к нему других мобильных устройств с поддержкой 802.11b/g/n невозможным. Такое ограничение полностью оправдано, так как модель проектировалась для построения промышленного беспроводного покрытия и не является точкой доступа в привычном понимании. Даже использующийся фирменный протокол airMax AC приспособлен под работу в топологиях PtMP и, базируясь на принципах TDMA-поллинга, полностью решает проблему коллизий.
Работает под управлением фирменной операционной системы airOS, которая имеет простой и понятный графический интерфейс. За счет этого можно быстро получить доступ ко всем необходимым настройкам и параметрам.
| Размеры (с креплением - входит в комплект) | 189 x 189 x 125 мм (7.44 x 7.44 x 4.92") |
| Вес | 0.530 kg |
| Блок питания | 24V, 0.5A Gigabit PoE Adapter (входит в комплект) |
| Макс. Потребляемая мощность | 7.5 Вт |
| Усиление | 13 dBi |
| Сетевой интерфейс | (1) 10/100/1000 Ethernet Port Wi-Fi for Management |
| Процессор | Atheros MIPS 74Kc, 533 MHz |
| Память | 64 MB DDR2 |
| LEDs | Питание, Ethernet, (4) Signal Strength |
| Размеры каналов | PtP режим: 10/20/40MHz PtMP режим:10/20/40 MHz |
| Способ питания | Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная) |
| Светодиодная индикация | 1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN |
| Индикация уровня сигнала | программно настраиваемая индикация на основе уровня сигнала |
| Крепление | крепление на мачту (в комплекте) |
| Ветровая нагрузка | 45.4 ньютон при 200 км/ч |
| Стойкость к ветру | до 200 км/ч |
| Рабочая температура | от -40 до +70 °С |
| Поляризация | Двух линейная |
| Влажность | от 5 до 95% (без конденсации) |
| Испытания на вибрации | IEC 68-2-6 |
| Испытания солевым туманом | IEC 68-2-5 at 40° C (104° F), Equivalent: ETS 300 019-1-4 |
| Испытания на температурный шок | IEC 68-2-14 |
| Испытания на УФ | IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4 |
| Испытания дождём и ветром | ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5 |
| Сертификат соответствия | FCC, IC, CE |
Rocket Prism 5AC Gen-2 получил некоторые изменения и в сетевом интерфейсе. Рассматриваемая модель по-прежнему имеет только один порт Ethernet с пропускной способностью до 1000 Мбит/с, который также служит для подачи питания согласно стандарту Passive PoE 24V, и два разъема RP-SMA для подключения внешних антенн. Однако, также предусмотрено подключение под GPS антенну, а наличие встроенного Wi-Fi модуля предоставляет беспроводной интерфейс для подключения к базовой станции посредством мобильного телефона или планшета. Таким образом можно получить оперативный доступ к параметрам устройства, что существенно упрощает его эксплуатацию и обслуживание.
Рассматриваемая модель имеет радиомодуль с выходной мощностью до 28 дБм, позволяющий создавать соединение дальностью до 50 км в компоновке с различными антеннами. Данная базовая станция работает в диапазоне 5 ГГц, что особенно актуально для городов, где стандартные 2.4 Ггц крайне зашумлены.
В качестве стандарта беспроводной передачи данных используется фирменный airMax АС. Последний базируется на технологии TDMA-поллинга и позволяет исключить коллизии при передаче в беспроводной среде. Также задействована технология MIMO 2x2, позволяющая достичь скорости передачи данных до 500 Мбит/с.
Для своевременной обработки всех поступающих данных в аппаратную часть заложен процессор Atheros с частотой 750 мГц и 128 МБ оперативной памяти. Подобной вычислительной мощности более чем достаточно для бесперебойной работы базовой станции даже в условиях пиковых нагрузок.
В качестве операционной системы используется фирменная разработка Ubiquiti под названием airOS. Ее простой графический интерфейс дает возможность внести все необходимые изменения в параметры без использования командной строки, тем самым упрощая процесс настройки и конфигурирования.
| Процессор | Atheros MIPS 74Kc, 720 MHz |
| Память | 128 MB DDR2 SDRAM, 16 MB NOR FLASH |
| Сетевой интерфейс | (1) 10/100/1000 Mbps |
| Максимальное потребление | 8.5 Вт |
| Стандарт Wi-Fi | 802.11a; 802.11ac |
| Программное обеспечение | AirOS |
| Размеры | 88 x 40 x 230 mm (3.47 x 1.58 x 9.06) |
| Вес | 400 гр |
| LEDs | Power, LAN, GPS, (4) Signal Strength |
| RF Connections | (2) RP-SMA (Водонепроницаемые), (1) GPS (Водонепроницаемые) |
| Блок питания | 24V, 0.5A Gigabit PoE Adapter |
| Способ питания | Passive PoE (Пары 4,5 +; 6,7 минус) |
| Рабочая температура | от -40 до +80 С |
| Влажность | от 5 до 95% (с конденсацией) |
| Защита от электростатического разряда | ±24 кВ воздушный / контактный разряд для разъёма Ethernet |
| Сертификат соответствия | CE, FCC, IC |
| Антенна | Внешняя |
| Поддержка MIMO | 2x2 |
| Рабочая частота | 5 ГГц |
