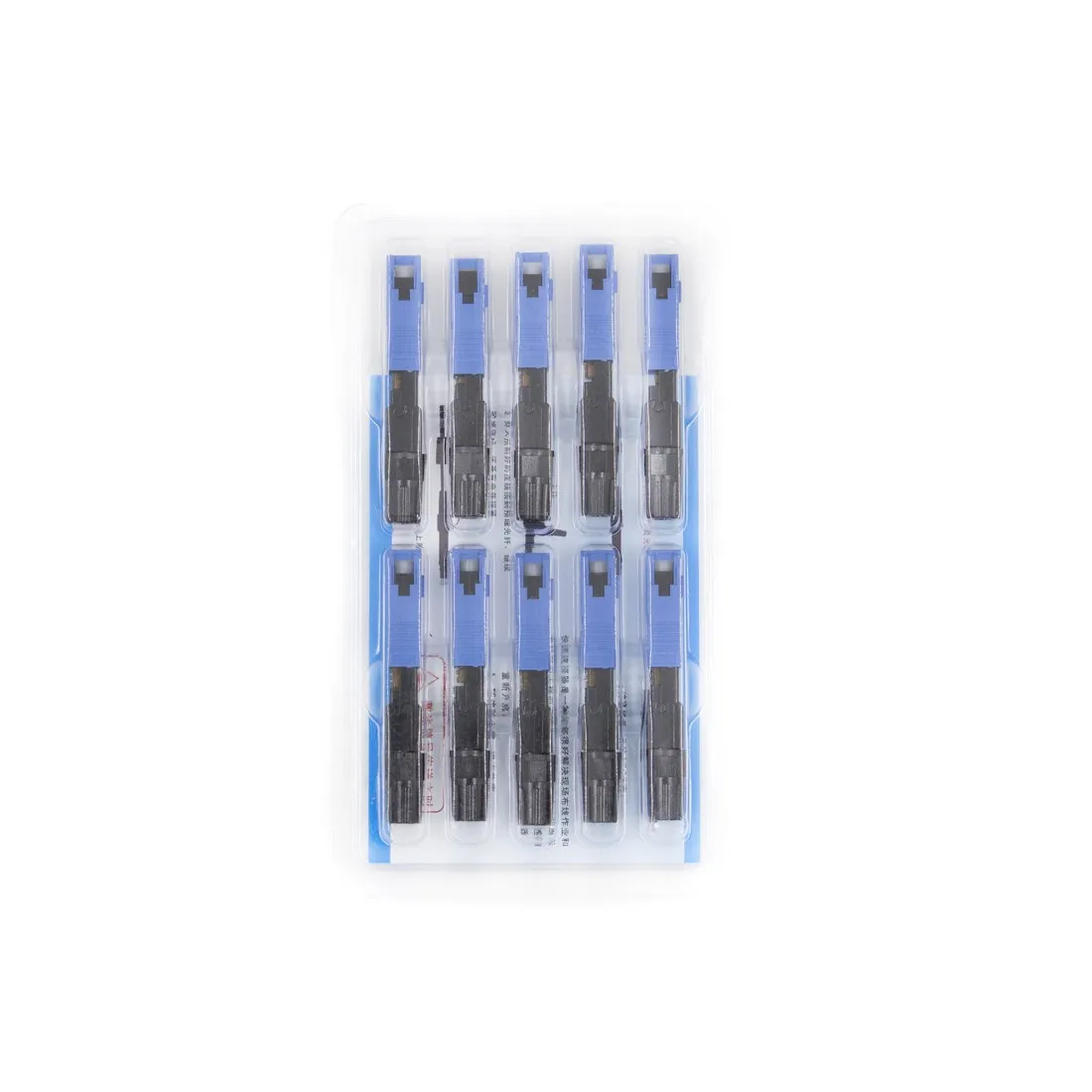

Быстрый коннектор SC А-Оптик AO-1902 UPC

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Анкерный зажим А-Оптик, АО-ODWAC-22S (металлический, быстросъемный), применяется для подвеса оптического плоского кабеля FTTH, ОКПК. Чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH). Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы. Зажим анкерный состоит из открытого корпуса с ребристой контактной поверхностью, клина с прикрепленной проволочной петлей и "терки" - перфорированной вставки, которая прокладывается между кабелем и клином. Конструкция зажима обеспечивает прочное крепление кабеля. Петля (внутренний размер 105 мм) зажима изготовлена из хромированной стали, возможно использование с узлами крепления типа «крюк».
Характеристика
Тип зажима-Анкерный
Тип кабеля -Плоский
Максимальный размер кабеля, ВхШ-5мм х 13мм
Пролет-30/50 м
Разрушающая нагрузка -0,5 кН
Длина корпуса-220 мм
Диаметр петли (внутренний) -12-14 мм
Материал - Нержавеющая сталь
Особенности конструкции:
• Самозатягивающейся клиновой механизм.
• Устойчивость к УФ-излучению и атмосферным воздействиям.
• Быстрый и простой монтаж на опору или крюк.
• Не требует предварительной подготовки кабеля.
Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.

Анкерный зажим А-Оптик, АО-ODWAC-23H ,предназначен для крепления плоского и круглого волоконно-оптического кабеля FTTH/DROP (ОКПК). Нагрузка, которую способен выдержать зажим может достигать 2,2 кН.
Анкерный зажим А-Оптик, АО-ODWAC-23H , чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.
Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.
Технические хар-ки
Вес:-0,04 кг
Размер кабеля:-Ø 3-6 mm; Корпус, петля-УФ стойкий пластик.
Клин,вставка-Нержавеющая сталь .

Оптический пигтейл SС/APC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - APC ((Angled Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический адаптер (также известен как оптический соединитель или оптический куплер) представляет собой небольшое пассивное устройство, предназначенное для точного сопряжения и соединения двух оптических волокон или коннекторов, обеспечивая минимальные потери сигнала при передаче света.
Основные функции и преимущества адаптера:
Обеспечивает высокоточное совмещение торцевых поверхностей волокон, позволяя передать оптический сигнал с минимальными потерями.
Имеет низкие потери при вводе/выводе (insertion loss), а также хорошую воспроизводимость и взаимозаменяемость.
Подходит для одинаковых или различных типов активных коннекторов, используемых в волоконно-оптических линиях.
Перед отправкой каждый адаптер проходит функциональные испытания.
Технические характеристики:
Материал корпуса -Металл/пластик
Материал направляющей втулки-Керамика/ металл
Рабочая температура -от –40 °C до +85 °C
Температура хранения -от –40 °C до +85 °C
Области применения:
Волоконно-оптические телекоммуникационные сети
Сети кабельного телевидения
Системы абонентского доступа
Локальные вычислительные сети

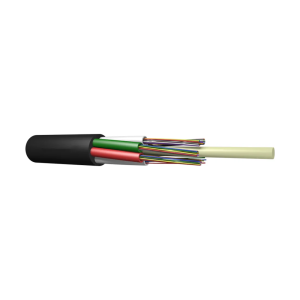

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

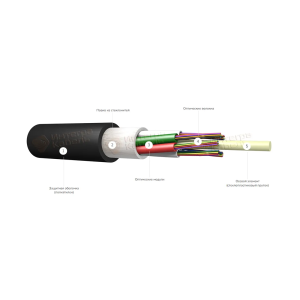

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Оптический кросс устанавливаться для коммутации волокон, используются при построении волоконно-оптических магистралей локальных сетей на предприятиях, или при организации удаленного узла оптической телекоммуникационной системы. Выполняют функцию терминирования волокон внешнего ВОК требуемым типом оптических соединительных розеток. Сварное соединения волокон, которые крепятся в специальные гнезда. Излишки волокон внешнего кабеля и пигтейлов укладываются в сплайс-пластину(ы). Пигтейлы заготавливаются заранее с типом коннектора, соответствующим типу переходных розеток.

Оптическая муфта А-Оптик FOSC-400A4-96F идеальное решение для защиты волоконных соединений и их дальнейшего распределения. Может прокладываться в непосредственно в грунт, монтироваться на опорах воздушных сетей, а также для любой внешней или внутри-объектной прокладки. Максимальное количество сварок в муфте может достигать 96-и. Этого достаточно для применения во всех распределительных сетях FTTH (волокно в дом). Все муфты FOSC имеют простую и надежную в использовании механическую систему герметизации корпуса с основанием. Кабельные порты герметизируются термоусаживаемыми трубками и устанавливаются при помощи нагрева. Один размер кабельной герметизации может использоваться на любых размерах и типах кабеля. Новые кабели могут быть введены без воздействия на существующие кабели и/или сростки. FOSC действительно универсальная и надежная платформа для любого волоконного соединения кабеля, как на внешней сети, так и внутри помещений. Более того, дизайн оптической муфты А-Оптик FOSC-400A4-96F делает монтаж очень легким.
Муфты FOSC поставляются в полной комплектации со всеми необходимыми инструментами и аксессуарами для установки.
Основные особенности:
·Корпус изготовлен из качественного конструкционного пластика и обладает хорошей устойчивостью к эрозии, воздействию кислот.
·Механическая конструкция надежна и устойчива к дикой природе и интенсивному климату.
·Степень защиты достигает IP68.
·Размеры , мм- 230*92*10.
·Превосходная конструкция прокладки волокна обеспечивает хорошую кривизну радиуса волокна и достаточно места для хранения волокна.
·Корпус можно многократно открывать без утечки воздуха. Никаких специальных инструментов не требуется. Операция проста и простой. Воздушный клапан предназначен для закрытия и используется для проверки герметичности.
· Превосходная конструкция прокладки волокна обеспечивает хорошую кривизну радиуса волокна и достаточно места для хранения волокна.
Характеристика :
· Количество овальных вводов/выводов-1 шт
· Количество круглых вводов/выводов-8 шт
· Количество сплайс кассет-1шт
· Количество сварных соединений-96 шт
· Температура эксплуатации, t °С - -40 ÷ +60
· Температура хранения и транспортировки, t °С -50 ÷ +70
Комплектация :
· Провод заземления -1шт
· Гильза КЗДС -1 упак
· Трубка буферная+хомут стяжка-8шт
· ТУТА большая-1 шт
· ТУТА маленькая -3шт
· Фольга,силикогель, крепеж, наждачная бумага.

Оптический кросс А-Оптик АО-2403 предназначен для оконцевания, распределения и коммутации волокон оптического кабеля. Применяется при построении волоконно-оптических линий связи, локальных сетей предприятий и телекоммуникационных узлов.

Кросс выполнен в металлическом корпусе высотой 1U и предназначен для установки в стандартную 19-дюймовую телекоммуникационную стойку или шкаф. Конструкция обеспечивает удобное размещение оптических соединений, организацию и защиту запаса волокна внутри корпуса.

Данная версия оснащена 24 многомодовыми адаптерами LC/UPC Duplex MM OM4 и позволяет организовать подключение до 48 оптических волокон. Адаптеры предназначены для подключения оптических патч-кордов и соединения их с соответствующими пигтейлами внутри кросса. Сварные соединения волокон размещаются и фиксируются в сплайс-кассете.

Комплектация:
- Оптический адаптер LC/UPC Duplex MM OM4 - 24 шт.
- Сплайс-кассета - 1 шт.

Пигтейлы в комплект не входят.
