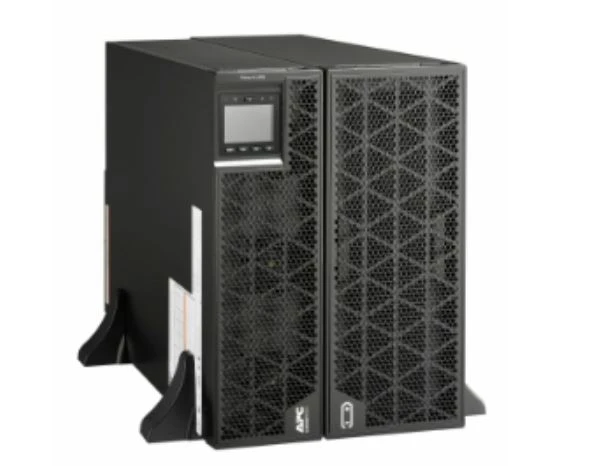

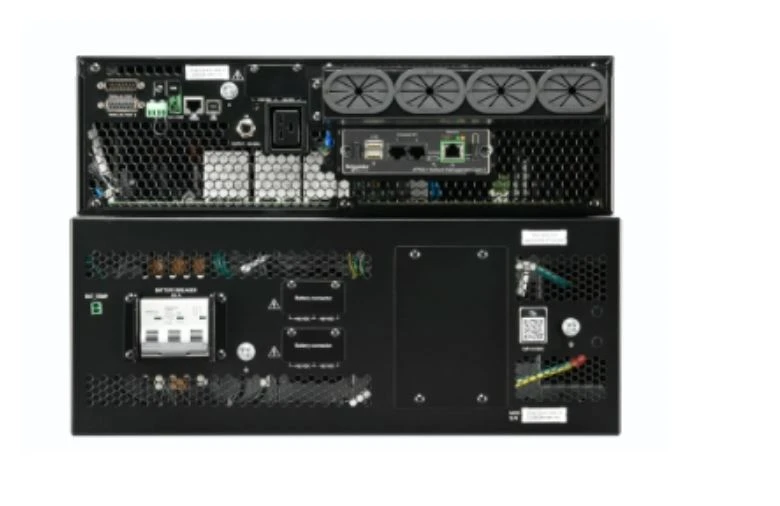

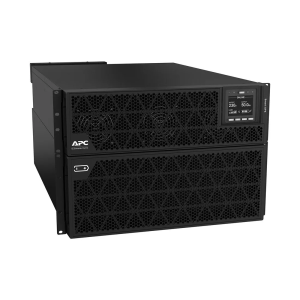

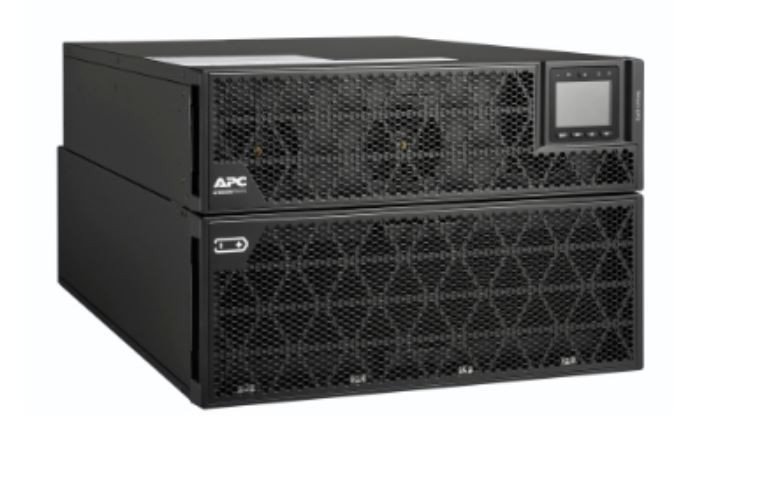

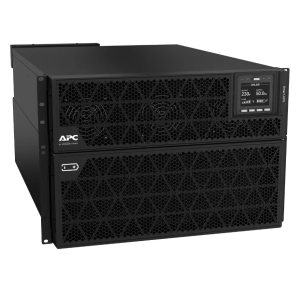

ИБП APC SRTG15KXLI (SRTG15KXLI)

Max. capacity used
100 %

The main input voltage
is 380...415 V
230 B

The other input voltage
is 220...240 V

The main output voltage
is 380...415 V
230 V

Other Output voltage
230 V

Rated power [W]
15000 W

Rated power
15000 VA

Type of output connection
All-in-one five-wire (3P + N + E) 1
All-in-one three-wire (1P + N + E) 1
IDC connector three-wire (1P+ N+ E) 1

Number of Units
7U

Battery Type
Lead-acid battery

Pre-installed batteries
0

Free battery compartments
0

Typical recharge time
4 h

number of RBC™ cartridges
2

Battery voltage
+/- 192 V

Charger power (W)
2160 W rated

battery life
3…5 year(s)

The possibility of increasing the time of autonomy
1

Type of UPS
Topology double transformation

The number of unoccupied power modules
is 0

The number of slots occupied by power modules
is 0

reserve
No

Colour
Black (RAL 9005)

Height
30.6 cm

Width
44,0 cm

Depth
70,0 cm

Net weight
142,5 kg

Installation location
Front

Type of fastener
Lower

Installation execution
Rack-mounted


two-support mount 0

USB-compatible
Yes

Mounting position
Horizontal

Network frequency
40-70 Hz auto detection

Number of input connections
1 All-in-one five-wire (3P + N + E)
1 All-in-one three-wire (1P + N + E)

The limits of the input voltage
are 160...285 V full load
380 V

Maximum input current
66 A

Current switching capacity
100 A

Total harmonic distortion at the input
Less than 5% at full load

Input current
66 A (1 phase)
66 A (3 phases)

load power factor
From 0.9 leading to 1 lagging

Maximum set power (VA)
15000 VA

Maximum set power (W)
15000 W

Output frequency
50/60 Hz +/- 4 Hz synchronized with the power grid

Type of voltage form
Sinusoidal signal

Overload mode
60 s at 125% and 30 s at 150%

EFFICIENCY
94 %

Harmonic distortion
Less than 5 %

The Cross factor
3:1

bypass type
Internal bypass (automatic and manual)

Additional information
Choice of output three-phase voltage 380 : 400 or 415 V

ИБП APC Smart-UPS предназначен для ИТ-специалистов и сетевых администраторов, чтобы обеспечить бесперебойную работу и непрерывность бизнеса. APC Smart-UPS SRTG15KXLI обеспечивает чистое синусоидальное питание и увеличенное время автономной работы для поддержки критически важной электроники во время перебоев в подаче электроэнергии. ИБП имеет встроенную карту сетевого управления для мониторинга и управления. ИБП имеет функцию PowerChute Network Shutdown, которая обеспечивает плавное завершение работы серверов и кластеров HCI. ИБП можно подключать к EcoStruxure IT или сторонним платформам централизованного управления.

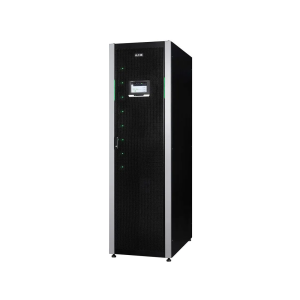

Модульные ИБП онлайн двойного преобразования предназначены для централизованной защиты систем трехфазного электропитания ЦОД и баз данных, офисных помещений и банков, промышленного и медицинского оборудования от перебоев в работе электросети, перепадов и искажений напряжения и частоты, импульсных и высокочастотных помех. Благодаря модульной конструкции возможно резервирование или гибкое наращивание мощности.
Для работы необходимы Силовые модули Eaton 93PR-25kW UPM Module, каждый дает по 25кВт, суммарно можно установить до 8 штук что дает 200кВт. Не входят в комплект поставки.

Network connection
10/100 M RJ45 Connector

Input power
12 V DC

Power consumption

Operating temperature
0–60 °C

Working humidity
0–95%

Sizes
87 x 70 x 30 mm

Net weight
75 g

Standard
EN 55032:2015+A11:2020, EN 55035:2017+A11:2020

Safety
IEC 62443-4-1, IEC 62443-4-2

Product Certification
FCC Class B, CE, UL

Stability
RoHS, REACH

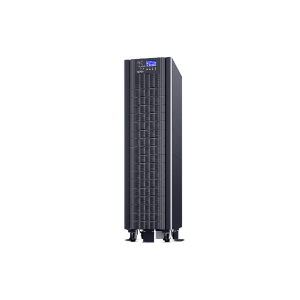

Модульные ИБП онлайн двойного преобразования предназначены для централизованной защиты систем трехфазного электропитания ЦОД и баз данных, офисных помещений и банков, промышленного и медицинского оборудования от перебоев в работе электросети, перепадов и искажений напряжения и частоты, импульсных и высокочастотных помех. Благодаря модульной конструкции возможно резервирование или гибкое наращивание мощности.

Rated voltage
200/ 208/ 220/ 230/ 240 AC, 1P2W+PE

Voltage range
175-280 VAC (100% load), 100-175 VAC (reduced to 50-100% load)

Frequency range
40-70 Hz

Total Harmonic Distortion Coefficient (THDi)

Power factor
> 99% (100% load)

Connection
Input terminal

Rated voltage
200/ 208/ 220/ 230/ 240 AC, 1P2W+PE

Voltage regulation
±1%

Frequency
50/60 ± 0.05 Hz

Total harmonic distortion coefficient (THDv)

Power factor
1

Connection
Standard operating time model
⦁ RT-5K/6K C13 x6, C19 x2, terminal x1, programmable socket C19 x1
⦁ RT-8K/10K C13 x6, C19 x4, terminal x1, programmable socket C19 x1

A model with an extended working time
Terminal x1, programmable terminal x1

Overload ability(1)
106-125% 5 min, 126-150% 1 min, > 150% 500 ms

Current peak
The coefficient is 31

Online mode
Up to 95.5%

Eco Mode
Up to 99%

Battery Type
VRLA/ Lithium-ion

Rated voltage
The standard run-time model
⦁ RT-5K/6K 192 V DC
⦁ RT-8K/10K 240 V DC

Extended Execution Time model
144 V DC(2), 192-264 V DC

Charge current
The standard run-time model
⦁ RT-5K/6K 1A (default), up to 8 A
⦁ RT-8K/10K 1.5A (default), up to 8 A

Model with extended lead time
Up to 8 A

Display
Graphic LCD display with LED indicators

Port
USB, RS-232, RS-485, Mini Slot, REPO, Input Dry Contact x1, Output Dry contact x3

Dimensions (W x D x H)
The standard run-time model
⦁ RT-5K/6K 440 x 665 x 176 mm
⦁ RT-8K/10K 440 x 750 x 218 mm
A model with an extended working time
⦁ RT-5K/6K 440 x 430 x 88.2 mm
⦁ RT-8K/10K 440 x 565 x 88.2 mm

Weight
A model with a standard operating time
⦁ RT-5K/6K 54 kg
⦁ RT-8K/10K 85.5 kg
A model with an extended working time
⦁ RT-5K/6K 10.9 kg
⦁ RT-8K/10K 15.2 kg
