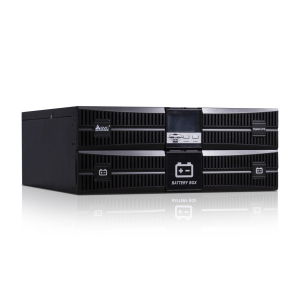

Источник бесперебойного питания SVC RT-2KLN-LCD

Линейно-интерактивные ИБП с синусоидальной формой выходного сигнала. Устройство позволяющее подключённому оборудованию некоторое время работать от встроенных аккумуляторов, при пропадании электрического тока или при выходе его параметров за допустимые нормы. Кроме того, оно способно корректировать параметры(напряжения, частоту) электропитания. Часто применяется для обеспечения бесперебойной работы компьютеров, насосов, двигателей и тех устройства которым необходима синусоидальная форма выходного сигнала.

Rated voltage
380/400/415 VAC. 3P4W+PE

Voltage
range 305-485 VAC (100% load), 138-305 VAC (with a reduction to 40-100% load)

Frequency range
40-70 Hz

Total Harmonic Distortion Coefficient (THDi)

Power factor
> 99% (100% load)

Connection
Input terminal x 1, Bypass input terminal x 1

Rated voltage
380/400/415 VAC. 3P4W+PE or 220/230/240 VAC, 1P2W+PE

Voltage regulation
±1%

Frequency
50/60 ± 0.05 Hz

Total harmonic distortion coefficient (THDv)

Power factor1

Connecting terminal x1

Overload capacity(1)106-125%:
5 min, 126-150%: 1 min, > 150%: 500 ms

Current peak ratio
3:1

Battery Type
VRLA/ Lithium-ion

Rated voltage:
● RT-15K-3P/20K-3P±144 V DC(2), ±192-±264 V DC. current

Charger current
Up to 8 A

Display
Graphic LCD display with LED indicators

Port
USB, RS-485, Mini Slot, REPO, Dry Input Pin x1, Dry Output Pin x3

Dimensions (W x D x H):
RT-15K-3P/20K-3P440 x 760 x 88.2 mm

Net Weight:
RT-15K-3P/20K-3P22.5 kg

Operating temperature
0-55 °C (45-55 °C reduction of nominal value to 75% of load)

Humidity
5-95% (non-condensing)

Noise level:
RT-15K-3P/20K-3P
Altitude above sea level
0-3000 m (1%/100 m nominal reduction from 1000 to 3000 m)

Protection against penetration
IP20

Safety
CE, UKCA, UL/cUL, TISI, RCM, BIS, BSMI

EMS
IEC 62040-2

Efficiency
IEC 62040-3

Stability
RoHS, REACH, Energy Star 2.0

Floor and rack versions 19”

Appointment
office

Number of phases (input-output)
1-1

Rated power, kVA
3

Active power,
2.7 kW

Rated voltage
200 At this voltage, the rated power of the UPS is lowered to the level of 90%./208 At this voltage, the rated power of the UPS is lowered to the level of 90%./220/230/240 Perem. current

Voltage range
175-280 V perem. current (100% load)? 20-175 Vac. current (load 50-100%)

The coefficient of nonlinear current distortion

Power factor
> 0.99 (at full load)

Frequency
40~70 Hz

Voltage
200 At this voltage, the rated power of the UPS is lowered to the level of 90%./208 At this voltage, the rated power of the UPS is lowered to the level of 90%./220/230/240 Perem. current

The output power factor
is 0.9

The coefficient of nonlinear voltage distortion

Voltage regulation limits
± 1% (at linear load)

Frequency
50/60 Hz ± 0.05 Hz

Overload capacity
At load
Cross factor
3:1

Sockets
IEC C13x6

Battery Type
72 In the post. current

The rated battery
life is 7.5 minutes (When the total load reaches 75%.)

Charging time
3 hours to 90 %

Charge current
2 A

Standard
1 SMART slot, 1 RS-232 port, 1 USB port, 1 REPO port

Normal mode (on-line)
up to 94 %

Economy mode
up to 97 %

Используется для защиты питания файловых серверов и АТС, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Принцип работы состоит в двойном преобразовании (double conversion) тока. Сначала входное переменное напряжение преобразуется в постоянное, затем обратно в переменное напряжение с помощью обратного преобразователя (инвертора). При потере питания в городской сети, время переключения в автономный режим равно нулю. Пришла на замену модели RT-3KL-LCD

Используется для защиты питания файловых серверов и АТС, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Принцип работы состоит в двойном преобразовании (double conversion) тока. Сначала входное переменное напряжение преобразуется в постоянное, затем обратно в переменное напряжение с помощью обратного преобразователя (инвертора). При потере питания в городской сети, время переключения в автономный режим равно нулю.

Maximum adjustable power (W)
700 W/1.0 kVA

Output voltage Note
Configurable for rated output voltage 220: 230 or 240.

Output voltage distortion
Less than 5 %

Output frequency (network synchronization)
50/60 Hz +/- 3 Hz Network synchronization

Other output voltages
220 V, 240 V

Topology
The line is interactive

Signal type
The sine wave

Transfer time
6 ms is typical: 10 ms maximum

Input frequency
50/60 Hz +/- 3 Hz, auto-detection

Input voltage range for basic operations
151-302 Adjustable, 160-286 V

Other input voltages
220 V, 240 V

Battery Type
Lead-acid battery

Typical recharge time
3 hours)

Expected battery life (years)
3-5

The number of RBC
1

Battery power (W)
88 W

Smart Slot interface Port(s)
, USB

The Control Panel
Multifunctional LCD status and control console

Emergency Power Off (EPO)
Optional

The available number of SmartSlot™ interfaces
1

Pulse energy rating
459JOULES

Filtering
Constant multi-pole noise filtering: 0.3% IEEE overvoltage bandwidth: zero response time limits: compliant with UL 1449

Maximum height
219 mm, 21.9 cm

Maximum width
171 mm, 17.1 cm

The maximum depth
is 439mm, 43.9 cm

Net weight
19.4 kg
