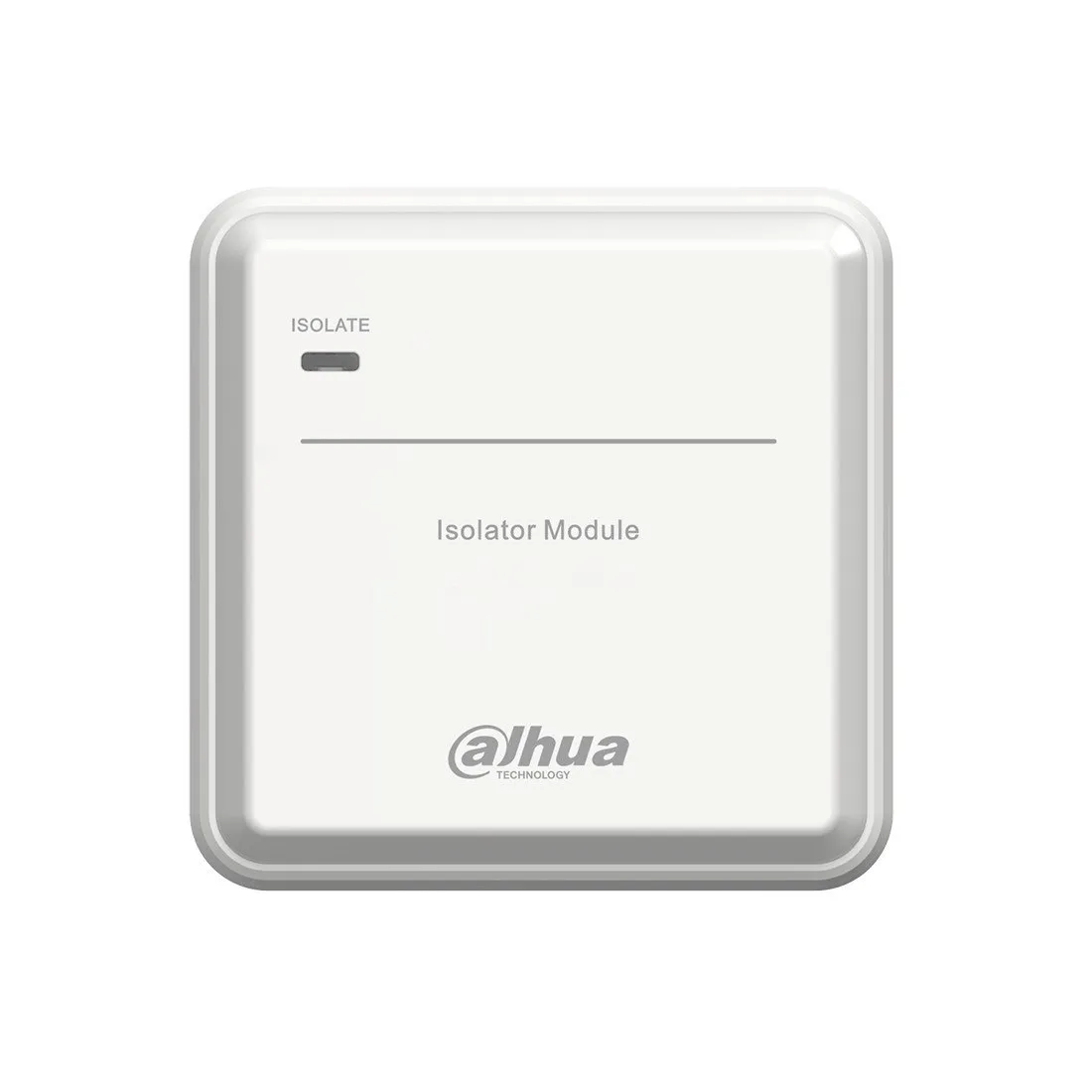

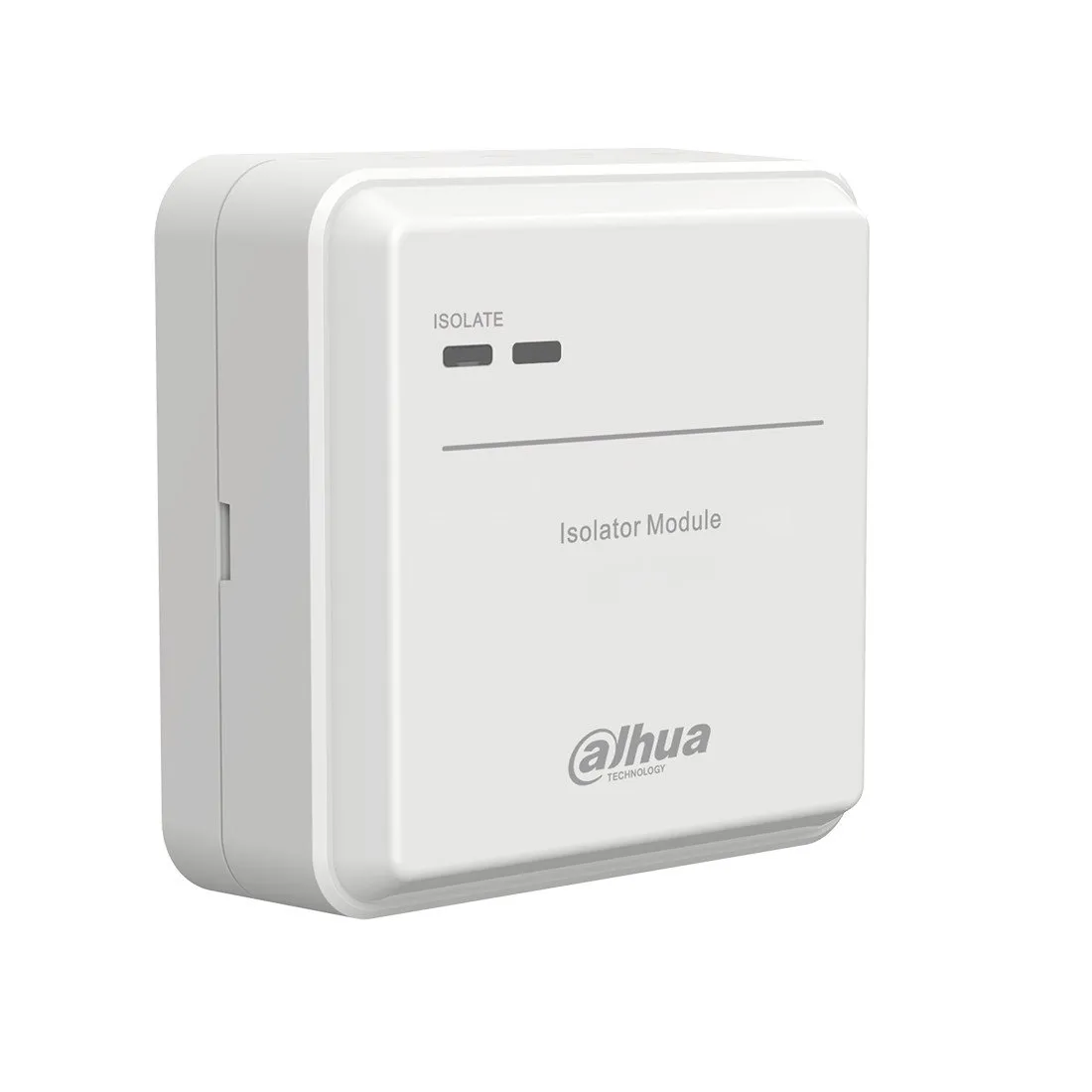

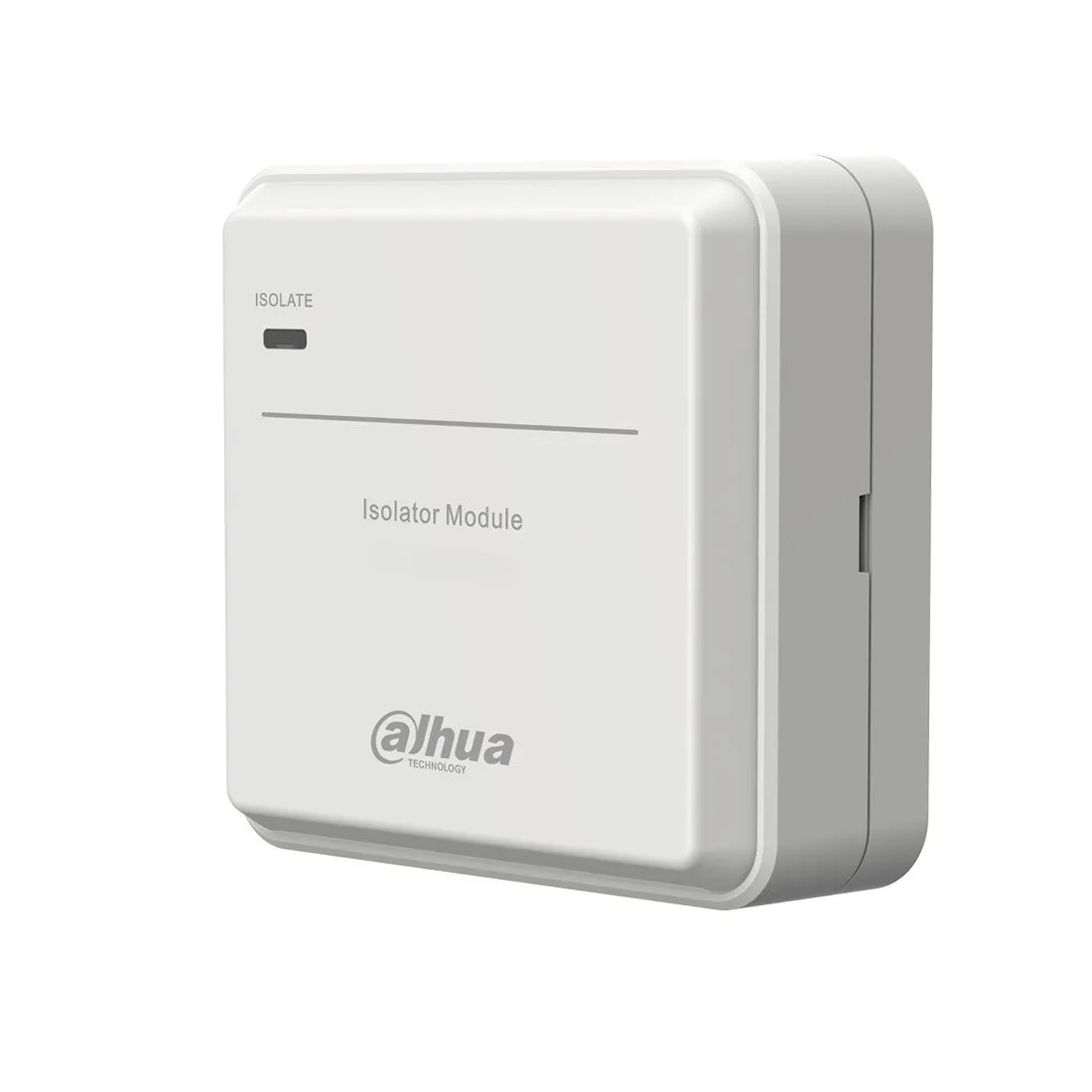

Изолятор короткого замыкания адресный Dahua DHI-HY-1431/1

Изолятор КЗ на входе и выходе устройства предназначен для автоматического отключения участка цепи, в котором произошло короткое замыкание, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Потребляемый ток: ≤ 150 мкА.
• Ток тревоги: ≤ 8 мА.
• Ток короткого замыкания: 450мА.

• Красный светодиод мигает каждые 6 секунд во время опроса, мигает каждые 2 секунды во время неисправности и горит постоянно во время короткого замыкания.

• Проводка: Двухпроводная, без полярности.
• Длина двухпроводной линии: ≤ 1500 м

. Рабочая среда

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 107 г.

• Стандарт соответствия: EN54-17.

Модули DHI-HY-1450 предназначены для организации кольцевой топологии связи адресных устройств, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Потребляемый ток: ≤ 3,66 мА.
• Ток тревоги: ≤ 3,8 мА.

• Дежурный режим: мигает.
• Неисправность: горит постоянно.

• Проводка: Двухпроводная, без полярности.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 118 г.

• Сертификация: ТР ЕАЭС 043/2017.

Адресные модули контроля DHI-HY-1400 имеют по одному входу для контроля устройств с НР контактами и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

• Низкое токопотребление
• Простая установка
• Низкая вероятность ошибок при подключении
• (полярность не важна)
• Стабильная работа, встроенный микропроцессор

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 190 мкА.

• Красный индикатор мигает каждые 6 секунд, а при возникновении неисправности — каждые 2 секунды.

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 103 г.

• Стандарт соответствия: EN54-18.

8-канальные входы тревоги.
2-канальные выходы тревоги.
Настройка адреса с помощью DIP-переключателя.
Конфигурация EOLR (2K7, 4K7 и 6K8).
Переключение выхода сигнала тревоги между НО (нормально разомкнутым) и НЗ (нормально замкнутым) с помощью перемычки.
Удаленное обновление клиентским программным обеспечением.

Характеристики питания

• Рабочее напряжение: 12 В постоянного тока, 1,2 Вт.

• RS-485: 1 подключение к кабелю длиной не более 300 м, RVV2*1.5.
• Количество зон: 8.
• Количество тревожных выходов: 2

• Неуправляемый контролер.

• Адрес устройства: 0–15 (серия ARC9, серия ARC2); 1–8 (ARC3008).
• Оконечные зоны: NC, NO, 1EOL, 2EOL, 3EOL, INERTIAL(ARC3008), and IMPULSE(ARC3008).
• Оконечные резисторы: 2K7, 4K7, и 6K8.
• Режим тревожного выхода: Переключение между НО и НЗ с помощью перемычки.
• Выходная мощность: 30 В постоянного тока/500 мА.
• Обновление: Удаленное обновление клиентским ПО.

• Рабочая температура: от –10°C до +55°C.
• Рабочая влажность: 10%–90% (отн. вл.).
• Размеры (с основанием): 90,0 мм × 62,0 мм × 12,6 мм.
• Вес (с основанием): ≤1 кг.

Адресный модуль контроля и управления DHI-HY-1410, имеет по одному входу для контроля устройств с НР контактами и одному выходу сухой контакт для управления периферийными устройствами, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

• Низкое токопотребление.
• Простая установка.
• Низкая вероятность ошибок при подключении (полярность не важна).
• Стабильная работа, встроенный микропроцессор.

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 9 мА.

• Индикатор входа: красный светодиод мигает каждые 6 секунд, а при неисправности мигает каждые 2 секунды.
• Индикатор выхода: красный светодиод постоянно выключен при нормальной работе и мигает каждые 2 секунды при возникновении неисправности.

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 120 г.

• Стандарт соответствия: EN54-18.

Расширение на 8 зон.
1-канал выхода тревоги.
Протокол M-Bus.
Применяется в ARC9016C-V3.

Характеристики питания

• Рабочее напряжение: 12 В постоянного тока, 2 Вт.

• Неуправляемый контроллер.

• Протокол связи: M-Bus.
• Скорость передачи данных: 9600 бит/с.
• Количество зон: 8.
• Количество тревожных выходов NC/COM/NO: 1.

• Размеры (с основанием): 136,0 мм × 132,0 мм × 30,0 мм.
• Вес (с основанием): 600 г.

Адресная панель-ретранслятор DHI-HY-1330 дублирует экран приемно-контрольного прибора и отображает информацию о состоянии адресных устройств на шлейфе.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 2 мА.
• Максимальный рабочий ток: ≤ 10 мА.

• Работает: зеленый индикатор мигает каждые 6 секунд во время опроса, быстро мигает во время сбоя.
• Тревога: красный индикатор горит во время тревоги.
• Самотестирование: желтый индикатор продолжает гореть во время самотестирования. Отключение звука: желтый индикатор продолжает гореть при нажатии кнопки «Тест/Отключение звука».
• Емкость дисплея: 999 единиц информации о тревоге.
• Дисплей: ЖК-экран 64×128.

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Расстояние связи: 1500 м.

• Мощность звукового сигнала не менее: 65 дБ–115 дБ на расстоянии 1 м.

• Рабочая температура: от –10°C до +40°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием):180,0 мм × 110,0 мм × 32,0 мм.
• Вес (с основанием): 270 г.

• Стандарт соответствия: EN54-2.

Адресный модуль шлейфа Dahua DHI-HY-1410/1 является сопряжённым устройством для адресного приемно-контрольного прибора пожарной сигнализации. Он позволяет подключать к адресу обычные (неадресные) устройства. Также совместим с устройствами сторонних производителей.

• Гибкое применение. Совместим с устройствами сторонних производителей.
• Надёжная передача данных. Встроенный микропроцессор, стабильная работа.
• Сверхнизкое энергопотребление. Минимальный ток контроля и ток в режиме тревоги.
• Простая установка. Съёмная конструкция, удобный монтаж и подключение.

• Рабочее напряжение: 24 В постоянного тока.

• Проводка: Двухпроводная.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 120 г.

• Стандарт соответствия: EN54-18.
