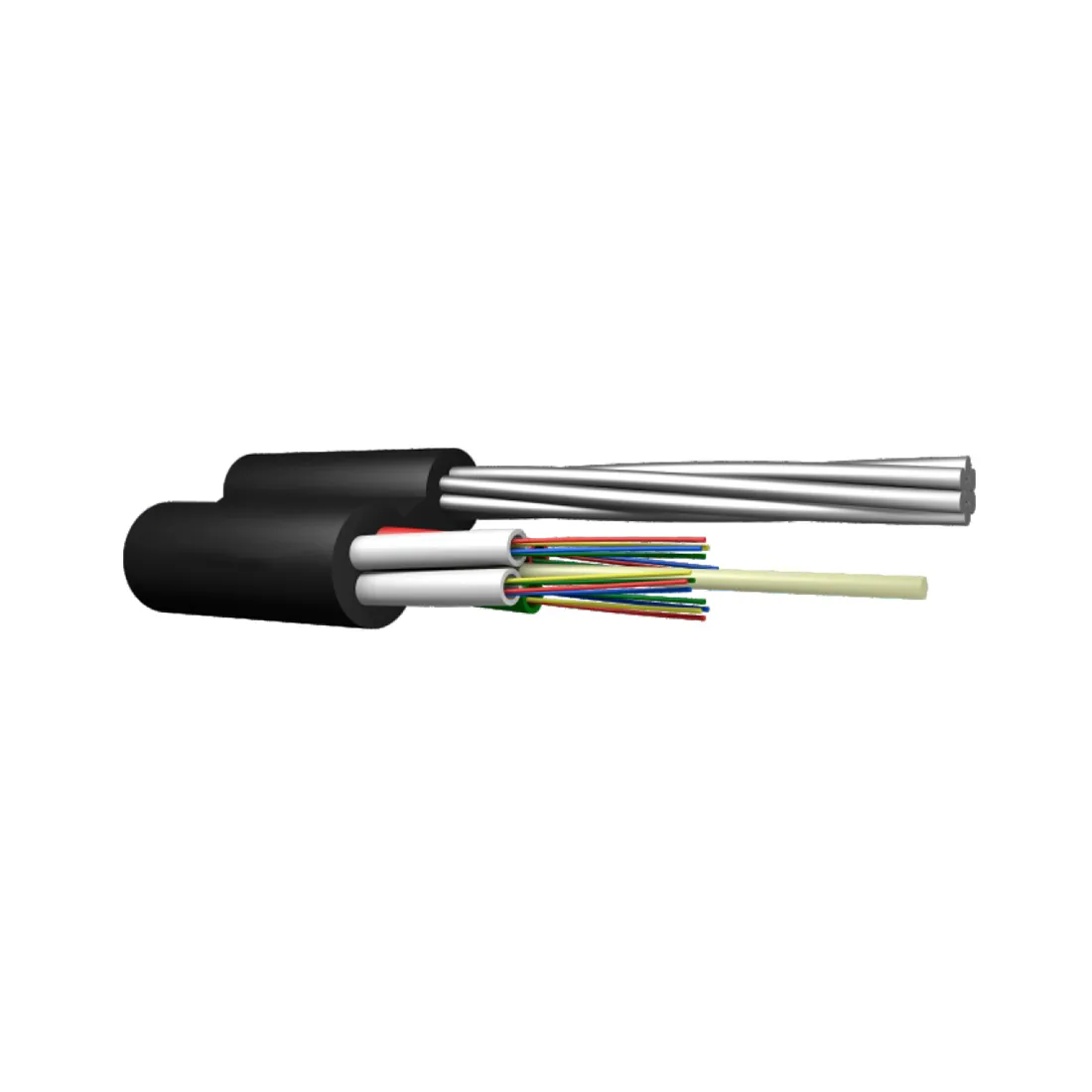

Кабель оптоволоконный ИК/Т-М4П-А16-8.0 кН

Промежуточный зажим А-Оптик АО-SSA, используется для подвески оптического кабеля типа «8» на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. Зажим SSA используется для подвеса самонесущих оптических кабелей с внешним диаметром 10-15 мм на проходных опорах при длине пролетов линии до 100 м. Данный зажим рекомендуется использовать для прямых участков кабельной трассы или же при углах поворота трассы менее 25°. Поддерживающий зажим состоит из двух зажимных щек, термопластик которых стойкий к ультрафиолетовому излучению и усилен двумя стальными оцинкованными пластинами. Пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке. Дугообразные канавки позволяют использовать зажим на промежуточных столбах с углом поворота трассы кабеля до 25 град.
Пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Карабин винтовой оцинкованный широко используется для соединения между собой любых видов цепей и для проведения такелажных работ. Изготовлен данный вид крепления из прочной углеродистой стали, которая пассирована, покрыта цинковым сплавом. Это обеспечивает карабину дополнительную надежность и долговечность даже в агрессивных условиях внешней среды. Оцинковка увеличивает антикоррозийные свойства стали. Карабин винтовой необходимо выбирать такого размера, который соответствует диаметру поперечного сечения используемой цепи или троса. Карабин рекомендуется использовать при проведении всех видов погрузок, подъемных работ, при транспортировке габаритных грузов. Он довольно прост в использовании и установке, обеспечивая высокую надежность соединения. Используется для соединения звеньев цепи. .

Оптический пигтейл SС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 3.0 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл LC/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 3.0 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором LC, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Кронштейн универсальный А-Оптик, АО-UPB, для подвеса кабелей - литое изделие из аллюминиевого сплава с высокими механическими характеристиками. Используется как универсальный элемент крепления на опорах всех типов.Предусмотренно крепление кронштейна к опоре при помощи болта или обвязочных стальных лент.
Применение
- подвес кабеля (концевые и промежуточные)
- крепление растяжек опор
- крепления раскаточных роликов
- крепление поперечин
Размеры кронштейна, мм 113*121*45
Вес кронштейна, гр 195 (FTTH).
Крепление
- двумя лентами шириной 20мм.
- одним болтом диам. 14-16мм.

Оптический пигтейл ST/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором ST, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
