Кабель оптоволоконный ОК Fr8-1.0-Steel-LSZH(BC)+2x0.5*FRP-2x657A1-PM-361

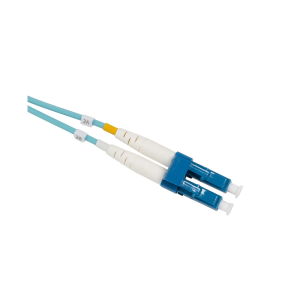

Патч-корд оптоволоконный Huawei FC-OM3-50m DLC/PC - DLC/PC MM 2.2мм 50 м OM3

Описание

Оптоволоконный патч-корд Huawei FC-OM3-50m предназначен для высокоскоростной передачи данных в телекоммуникационных сетях, дата-центрах и корпоративных системах. Данный кабель выполнен в многомодовом (MM) исполнении, поддерживает стандарт OM3 и обеспечивает надежное соединение между активными сетевыми устройствами.

Основные характеристики

• Модель: Huawei FC-OM3-50m
• Тип: Оптоволоконный патч-корд
• Разъемы: DLC/PC - DLC/PC
• Тип волокна: Многомодовое (MM)
• Диаметр кабеля: 2.2 мм
• Длина: 50 м
• Категория стандарта: OM3
• Рабочая длина волны: 850 нм / 1300 нм
• Максимальная скорость передачи: До 10 Гбит/с
• Материал оболочки: LSZH (Low Smoke Zero Halogen)
• Минимальный радиус изгиба: 30 мм
• Температура эксплуатации: -20°C до +70°C

Особенности

• Соответствие стандарту OM3 для высокоскоростных соединений.
• Разъемы DLC/PC обеспечивают минимальные потери сигнала.
• Гибкая и прочная оболочка из LSZH снижает выделение дыма при возгорании.
• Поддержка скорости передачи данных до 10 Гбит/с.

Применение

• Дата-центры и серверные помещения.
• Локальные вычислительные сети (LAN).
• Телекоммуникационные системы.
• Соединение коммутаторов, маршрутизаторов и серверов.

УЗК 11/150 это - устройство затяжки кабеля. УЗК-11/150 представляет из себя пруток который намотан на катушку и закреплен на тележке. Тележка УЗК 11/150 снабжена колесами для быстрого и удобного перемещения. Цифры 11/150 указывают какого диаметра пруток, и какова его длина. Диаметр/длина - 11мм диаметр/ длина 150метров. Пруток для УЗК-11/150 диаметром Ø 11мм и длиной 150метров оконечен с двух сторон наконечниками для удобства затяжки кабеля. Сам пруток изготовлен из композитного материала (это стекловолокно) и покрыт оплеткой - оболочкой, для удобства работы и увеличения срока службы. Стеклопруток - диэлектрический. Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д. УЗК-11/150 применяют для затяжки кабеля провода и телекоммуникационных линий связи, закладки заготовки в колодцы и канализации связи, прокладки проводки электросвязи в кабельных каналах действующих электроустановок, в трубах городской канализации для устранения засоров и видеоинспекции.
Особенности:
-прочные металлические колеса с прорезиненными катками;
-простая система замены кассеты;
-оптимальный баланс надежной конструкции, размеров и веса;
-удобная транспортабельность тележки.
Технические характеристики УЗК-11/150
Диаметр стеклопрутка 11мм.
Длина стекло-прутка 150м.
Минимальный радиус изгиба корда 400мм
Температура эксплуатации от -10º до +45º С
Относительная влажность 98%
Масса УКЗ-11/150 с прутком около 35кг.
Разрушающее напряжение корда при статическом изгибе поперек волокон не менее 300мПа
Разрушающее напряжение корда при сжатии вдоль оси, не менее мПа150,
Принцип работы УЗК:
Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.

Включая наши самые популярные инструменты для резки, кольцевания, зачистки и резки, этот комплект для подготовки оптоволокна предоставляет большой набор инструментов, необходимых для доступа и подготовки оптоволоконных кабелей к заделке.

В этот набор инструментов входят следующие элементы:
JIC-375 снимает оболочку волокна 1,6–3 мм, буферное покрытие 600–900 микрон и покрытие 250 микрон с волоконно-оптических кабелей, чтобы обнажить стекловолокно 125 микрон.
JIC-186 идеально подходит для легкой резки кевлара®, кабельной изоляции, ленты, кабельных стяжек и других материалов.
CSR-1575, FOD-2000, MS-6 и CST-1900 разрезают и кольцевают различные волоконно-оптические кабели.
В комплект также входят ножницы, плоскогубцы, салфетки для чистки волокон, фонарик и многофункциональная отвертка в прочном футляре.

В комплект входит :
Волоконно-оптический стриппер, три отверстия
Ножницы для резки проволоки и кевлара
Инструмент для прорези кабеля и кольца
Резак для оптоволоконного кабеля
Продольно-резательный станок средней длины (1,2 мм-3,3 мм)
Инструмент для снятия круглой кабельной зачистки и кольца
Диагональные кусачки с высоким рычагом, 8 дюймов
Отвертка 6-в-1 с крестообразным шлицем
Длинногубцы и бокорезы
Салфетки Fiber Wipes, влажные (упаковка из 5 шт.)
Светодиодный фонарик с зум-объективом
Прочный кейс для инструментов на 21 карман

Рефлектометр оптический от INNO INSTRUMENT – A870, представляет собой компактное устройство, со всем набором функций для измерения оптических линий, в том числе и распределительных сетей PON. Рефлектометр имеет рабочие длины волн 1310/1550 нм с динамическим диапазоном 35/32 дБ, что вместе со специально оптимизированным программным обеспечением дает возможность измерять и анализировать сети PON с делителями до 1х68. Все операции и просмотр рефлектограмм с анализом выполняется на большом 7″ сенсорном экране с помощью оптимизированного под сенсор интерфейса. Параллельно эти же функции дублируются механическими кнопками. Аппарат оснащается аккумуляторной батареей большой емкости (5800 мАч) Как опция, рефлектометр А870 может быть оснащен источником красного света 650 нм, стабилизированным источником излучения 1310/1550 нм и измерителем оптической мощности. Кроме того предусмотрена возможность подключения электронного микроскопа для проведения диагностики оптических коннекторов.

Основные характеристики A870

Дисплей

• 7″ цветной сенсорный TFT ЖК с разрешением 800х480
Единицы измерения

• м / км /
Динамический диапазон

• 35дБ / 32дБ (1310нм / 1550нм)
Диапазон сканирования (км)

• 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 360 км
Длительность импульса

• 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 10мкс, 20мкс
Мертвая зона объекта

• 0.8м
Мертвая зона на входе

• 3м
Погрешность расстояния

• ±(1м+Дистанция×2.5×10-5 +Разрешение)
Погрешность затухания

• ±0.2дБ or ±0.05дБ / дБ
Число отчетов

• 150,000 точек
Отображение сплиттеров

• Разветвители до 1:68
Управление

• Тачскрин и кнопки
Ресурс аккумулятора
Формат файлов

• SOR(Telcordia), BMP, JPG, PDF
Интерфейс

• USB 2.0
Возможные типы оптических коннекторов

• APC(FC, SC), UPC(FC, SC)
Сетевой адаптер

• Вход: AC 100-240В, 50-60Гц; Выход DC 19V3.42A



Габариты

• ВхДхШ(275 x 68 x178 мм, без бампера)
Вес

• 1.78кг с батареей
Условия эксплуатации

• -10~50℃
Условия хранения

• -20~60℃
• Влажность 0~95% (без конденсата)

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других. Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон.

Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector). Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд. Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены. Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
Основные особенности
Выравнивание по оболочке оптического волокна (активные V-канавки)
Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH
Время сварки всего 4 с (в режиме Quick mode)
Время термоусадки гильз – 13 с (45мм, 60мм slim)
Возможность сварки и термоусадки сварных оптических коннекторов SOC
Ресурс электродов – 6 000 сварок
Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте
Защита от ветра, влаги, пыли
Цветной, сенсорный 4,3" экран с высоким разрешением 200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.
Масса с аккумуляторной батареей 1,38 кг
Характеристики
Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).
Тип сварных волокон: - Одномодовые SM(ITU-T G.652).
- Многомодовые MM(ITU-T G.651),.
- Одномодовые со смещенной дисперсией DS(ITU-T G.653),.
- Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).
- Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).
- Волокна легированные эрбием (EDF) для оптических усилителей.
Диаметр свариваемого волокна-80 - 150 мкм.
Диаметр покрытия свариваемого волокна-100 мкм - 3 мм.
Длина сколотого волокна-от 5 до 16 мм.
Средние потери на сварном соединении: - 0,03 дБ для SM.
- 0,01 дБ для ММ.
- 0,05 дБ для DS.
- 0,05 дБ для NZDS.
- 0,03 дБ для G.657.
Типовое время сварки: 4 c (в режиме Quick),.
5 с (в режиме SM mode).
Оценка потерь на сварке- Есть.
Потери на отражение на сварном соединении-> 60 дБ.
Срок службы электродов-6000 сварок.
Программы сварки-Макс. 300.
Программы термоусадки-Макс. 100.
Тип термоусаджувальних гильз (КДЗС)-20 - 60 мм.
Время термоусадки: 21-23 c (КДЗС 60 мм).
16-18 c (КДЗС 60 мм slim).
Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи Аккумуляторная батарея-емкость 3500 мАг Количество циклов (сварка +термоусадка)-200 Сохранение результатов-10 000 результатов и 10 000 изображений.
Дисплей-цветной, сенсорный 4,3”.
Кратность увеличения места соединения волокон-132x, 320х.
Интерфейсы-USB-C type.
Условия эксплуатации: - от 0 до 5000 м над уровнем моря;.
- относительная влажность воздуха от 0 до 95%;.
- максимально допустимая скорость ветра 15 м/с;.
- температура от -10°С до +50°С.
Условия хранения- температура от -40°С до +80°С.
- относительная влажность воздуха от 0 до 95%.
Размеры-132х137х139 мм.
Масса-1,16 кг (без батареи).
1,38 кг (с аккумуляторной батареей).
КОМПЛЕКТАЦИЯ
Сварочный аппарат Inno Instrument I4-1 шт.
Аккумуляторная батарея TLBT-3500-1 шт.
Автоматический скалыватель Inno Instrument V1-1 шт.
Сетевой адаптер питания-1 шт.
Сетевой шнур питания-1 шт.
Запасные электроды E-50-1 пара
Съемный прижим нагревателя для HTS-SOC-1 шт.
Съемный прижим волокна для FH-SOC-1 шт.
Лоток для термоусадочных гильз КДВС-1 шт.
Жесткий кейс для переноски-1 шт.
Ремень наплечный для кейса-1 шт.
Кабель USB-1 шт.
Протокол заводского тестирования-1 шт.

Рефлектометр оптический от INNO INSTRUMENT – View500, представляет собой компактное устройство, со всем набором функций для измерения оптических линий, в том числе и распределительных сетей PON. Рефлектометр имеет рабочие длины волн 1310/1550 нм с динамическим диапазоном 35/33 дБ, что вместе со специально оптимизированным программным обеспечением дает возможность измерять и анализировать сети PON с делителями до 1х64. Также специальный режим анализа рефлектограмм SOLA позволяет строить схему распределительной сети с указанием разных типов событий и компонентов с их параметрами. Все операции и просмотр рефлектограмм с анализом выполняется на большом 7″ сенсорном экране с помощью оптимизированного под сенсор интерфейса. Параллельно эти же функции дублируются механическими кнопками. Аппарат оснащается аккумуляторной батареей большой емкости (7800 мАч), что позволяет производить измерения на протяжении 12 часов на одном заряде. Как опция, рефлектометр View500 может быть оснащен источником красного света 650 нм, стабилизированным источником излучения 1310/1550 нм и измерителем оптической мощности. Кроме того предусмотрена возможность подключения электронного микроскопа для проведения диагностики оптических коннекторов.
VIEW500 внесён в Реестр государственной системы измерений Республики Казахстан что позволяет использовать его в работе на линиях Компаний где обязательно данное требование.

Основные характеристики VIEW500

Дисплей

• 7″ цветной сенсорный TFT ЖК с разрешением 800х480
Единицы измерения

• м / км / миля / фут
Динамический диапазон

• 35дБ / 33дБ (1310нм / 1550нм)
Диапазон сканирования (км)

• 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 360 км
Диапазон сканирования (миль)

• 0.81, 1.55, 3.11, 6.22, 12.4, 24.8, 49.6, 74.6, 99.4, 223.7 миль
Длительность импульса

• 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 10мкс, 20мкс
Мертвая зона объекта

• 0.8м
Мертвая зона на входе

• 4м
Мертвая зона PON

• 40м
Погрешность расстояния

• ±(1м+Дистанция×2.5×10-5 +Разрешение)
Погрешность затухания

• ±0.1дБ or ±0.05дБ / дБ
Число отчетов

• 160,000 точек
Отображение сплиттеров

• Разветвители до 1:64
Разрешение

• 0.04м ~ 10.24м
Управление

• Тачскрин и кнопки
Ресурс аккумулятора

• До 12 часов непрерывной работы
Формат файлов

• SOR(Telcordia), BMP, JPG, PDF
Интерфейс

• USB 2.0
Возможные типы оптических коннекторов

• APC(FC, SC, LC), UPC(FC, SC, LC, ST)
Сетевой адаптер

• Вход: AC 100-240В, 50-60Гц; Выход DC 19В, 3.42A



Габариты

• ВхДхШ(180 x 272 x 62 мм, без бампера)
Вес

• 1.90кг с батареей
Условия эксплуатации

• -10~50℃
Условия хранения

• -20~60℃
• Влажность 0~95% (без конденсата)

View 6X создан для работы в современных условиях оптоволоконных сетей, где особенно важны точность, скорость и надежность. Как мощный сварочный аппарат с выравниванием по сердцевине, он обеспечивает профессиональное качество, соответствующее высоким темпам монтажа и обслуживания волоконно-оптических линий связи. Будь то крупные проекты или точные сварки в полевых условиях, View 6X стабильно обеспечивает точные и надежные результаты. Разработанный с учетом баланса между скоростью и контролем, аппарат одинаково хорошо подходит как для массовых работ, так и для прецизионных соединений. Созданный для эксплуатации в сложных условиях на объекте, View 6X сочетает в себе прочность и удобный интерфейс, который делает работу быстрой и интуитивно понятной. Благодаря быстрому запуску, короткому времени сварки и термоусадки, а также стабильному выравниванию по сердцевине, это надежный инструмент, позволяющий выполнять задачи без лишней сложности.
