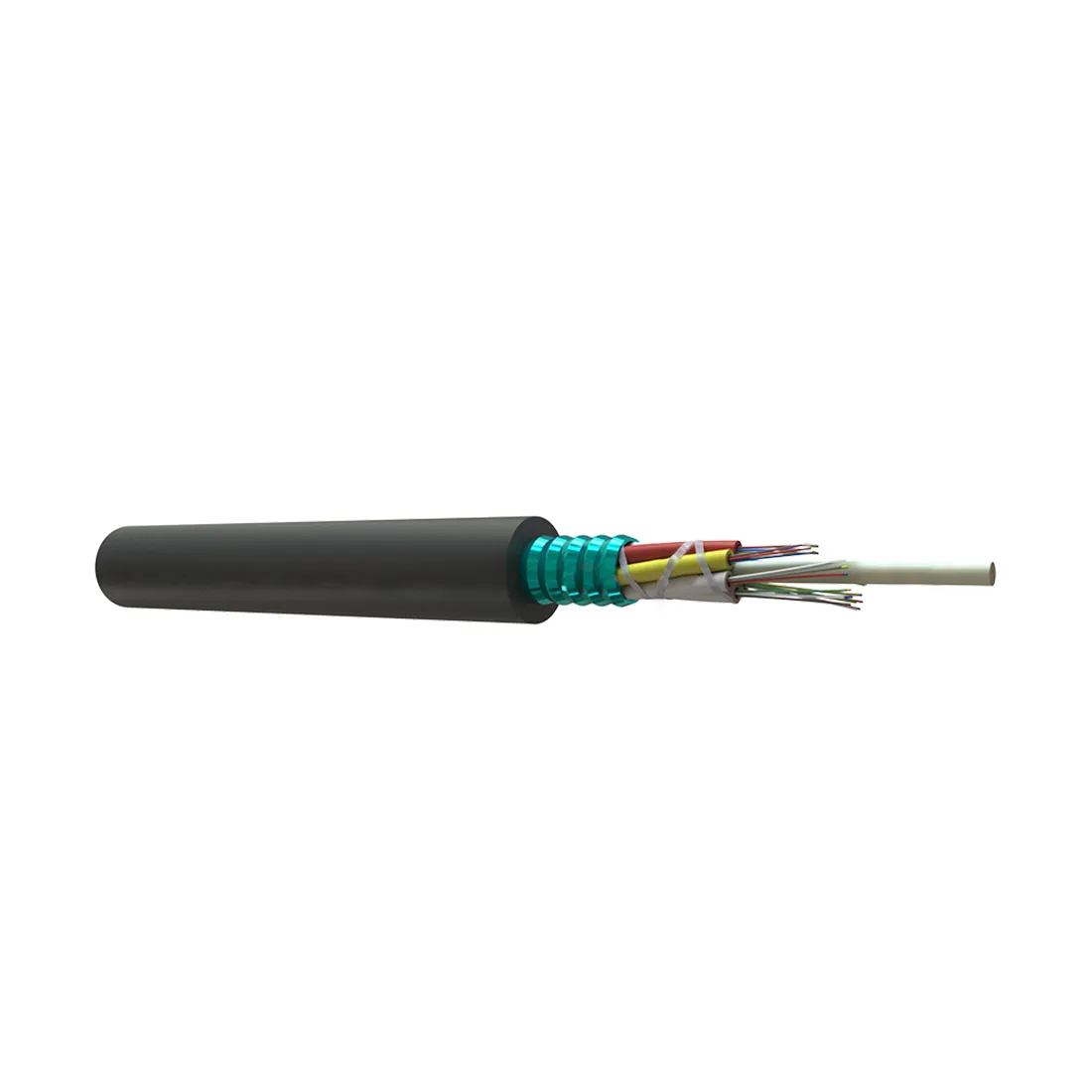

Кабель оптоволоконный ОКЛм-0,22-12П-2,7 кН

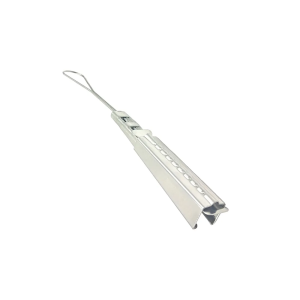

Анкерный зажим А-Оптик, АО-ODWAC-23H ,предназначен для крепления плоского и круглого волоконно-оптического кабеля FTTH/DROP (ОКПК). Нагрузка, которую способен выдержать зажим может достигать 2,2 кН.
Анкерный зажим А-Оптик, АО-ODWAC-23H , чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.
Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.
Технические хар-ки
Вес:-0,04 кг
Размер кабеля:-Ø 3-6 mm; Корпус, петля-УФ стойкий пластик.
Клин,вставка-Нержавеющая сталь .

Оптический адаптер используется для соединения одинаковых или различных типов оптических разъёмов в волоконно-оптической системе. Он обеспечивает непрерывность оптического пути с минимальными потерями сигнала. Благодаря точному выравниванию торцов волокон, адаптер позволяет эффективно передавать световую энергию от одного волокна к другому, обеспечивая максимальную степень сопряжения с принимающим волокном и минимизируя влияние на систему при его включении в оптическую линию.
Оптический адаптер относится к категории пассивных оптических компонентов и широко применяется в телекоммуникационных сетях, сетях кабельного телевидения, пользовательских линиях связи и локальных вычислительных сетях (LAN).
Точно соединяя два разъема, оптические адаптеры обеспечивают максимальную передачу света и минимизируют потери сигнала. При этом они обладают такими преимуществами, как низкие потери при соединении, хорошая взаимозаменяемость и воспроизводимость. Оптический адаптер, также называемый соединителем (coupler), — это компактное устройство, предназначенное для соединения или оконцевания оптических кабелей или разъёмов между двумя волоконно-оптическими линиями.
Адаптеры А-Оптик обладают высокой огнестойкостью, низкими потерями при соединении, отличной надёжностью и широким диапазоном рабочих температур — это ваш лучший выбор.
Характеристика
Рабочая длина волны (нм):- 1310–1550 / 850–1300
Потери при вставке (дБ): -≤ 0.2
Возвратные потери (дБ):- UPC ≥ 60
Повторяемость (дБ): ≤ 0.2
Потери при чередовании (дБ): ≤ 0.2
Надёжность: Изменение после 500 циклов подключения/отключения менее 0.20 дБ
Материал корпуса: - пластик
Материал втулки: Керамика или металл
Рабочая температура (°C): -40 ~ +85
Температура хранения (°C): -40 ~ +85

Назначение:
Оптический кабель типа ИК/Д-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

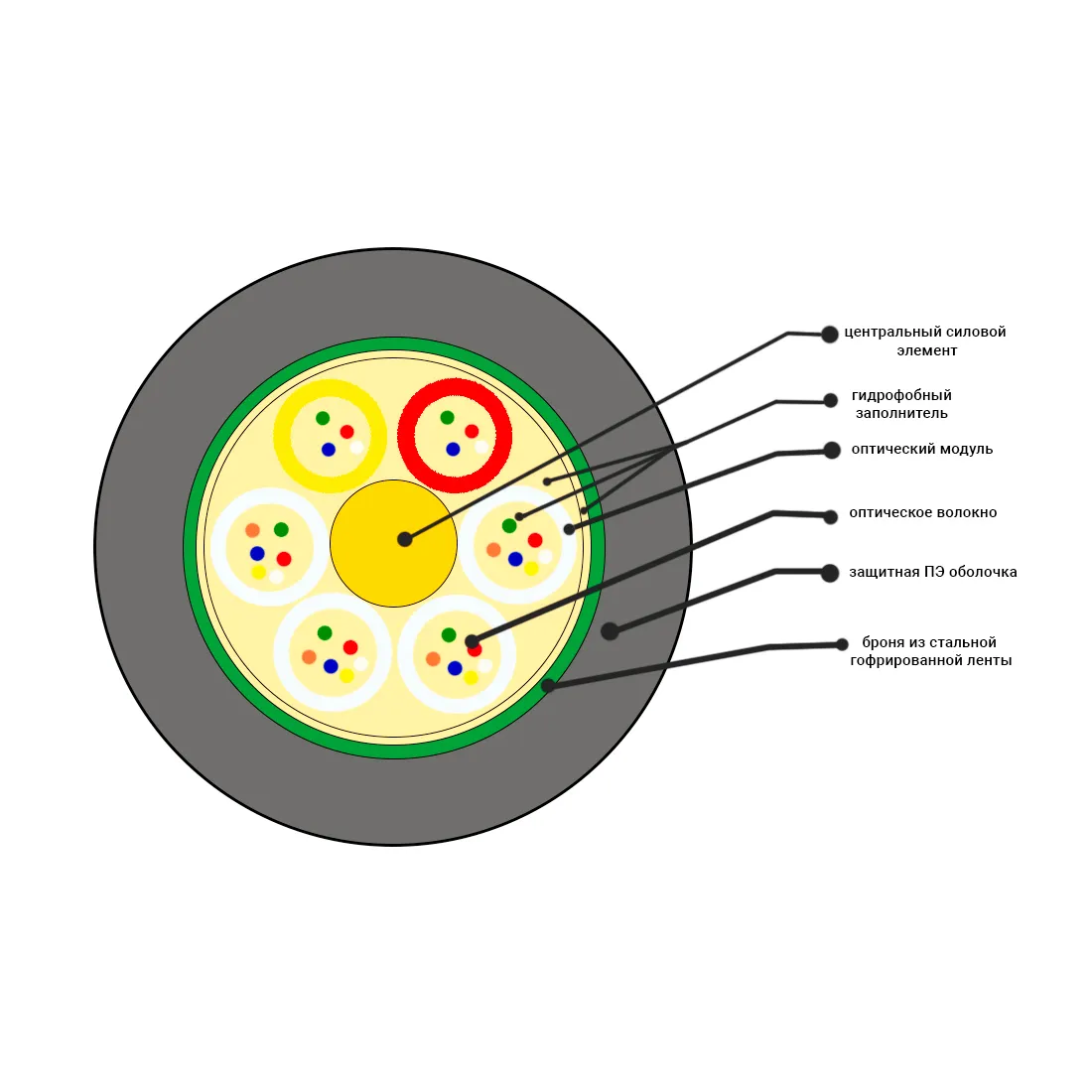

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Material
Non-toxic medical polystyrene

Testing
MEA+, LAL and SMA by batch number

smART Features
Now there is a place for marking on the side wall of the cup (this was not possible due to the 360 degree grid of the previous version)
The new design improves the handling of both the cup and its lid, making the product more user-friendly

Learn more about the GXT4/GXT5 UPS Installation Kit in a 19 " rack (RMKIT1832)
The Liebert RMKIT18-32 rail kit is necessary for installing uninterruptible power supplies and battery modules of the Liebert GXT4/GXT5 series in a 19 " rack.

УЗК 11/150 это - устройство затяжки кабеля. УЗК-11/150 представляет из себя пруток который намотан на катушку и закреплен на тележке. Тележка УЗК 11/150 снабжена колесами для быстрого и удобного перемещения. Цифры 11/150 указывают какого диаметра пруток, и какова его длина. Диаметр/длина - 11мм диаметр/ длина 150метров. Пруток для УЗК-11/150 диаметром Ø 11мм и длиной 150метров оконечен с двух сторон наконечниками для удобства затяжки кабеля. Сам пруток изготовлен из композитного материала (это стекловолокно) и покрыт оплеткой - оболочкой, для удобства работы и увеличения срока службы. Стеклопруток - диэлектрический. Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д. УЗК-11/150 применяют для затяжки кабеля провода и телекоммуникационных линий связи, закладки заготовки в колодцы и канализации связи, прокладки проводки электросвязи в кабельных каналах действующих электроустановок, в трубах городской канализации для устранения засоров и видеоинспекции.
Особенности:
-прочные металлические колеса с прорезиненными катками;
-простая система замены кассеты;
-оптимальный баланс надежной конструкции, размеров и веса;
-удобная транспортабельность тележки.
Технические характеристики УЗК-11/150
Диаметр стеклопрутка 11мм.
Длина стекло-прутка 150м.
Минимальный радиус изгиба корда 400мм
Температура эксплуатации от -10º до +45º С
Относительная влажность 98%
Масса УКЗ-11/150 с прутком около 35кг.
Разрушающее напряжение корда при статическом изгибе поперек волокон не менее 300мПа
Разрушающее напряжение корда при сжатии вдоль оси, не менее мПа150,
Принцип работы УЗК:
Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.
