Кабель оптоволоконный ОКТ-0,22-32П/С 9кН

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл SС/APC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - APC ((Angled Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл LС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором LС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл SС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл FС/APC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - APC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Назначение:

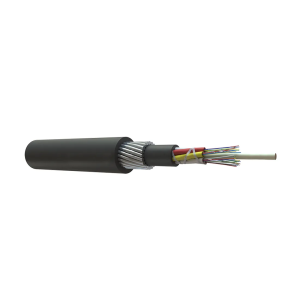

Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН)

Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное простр

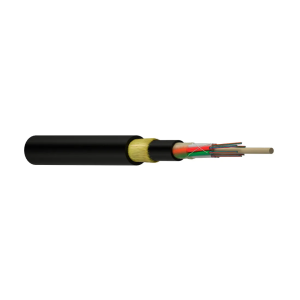

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра
