Кабель оптоволоконный ОКТ-24(G.652.D)-Т/СТ 3кН

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.

Назначение:
Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.
Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 64 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 7,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:

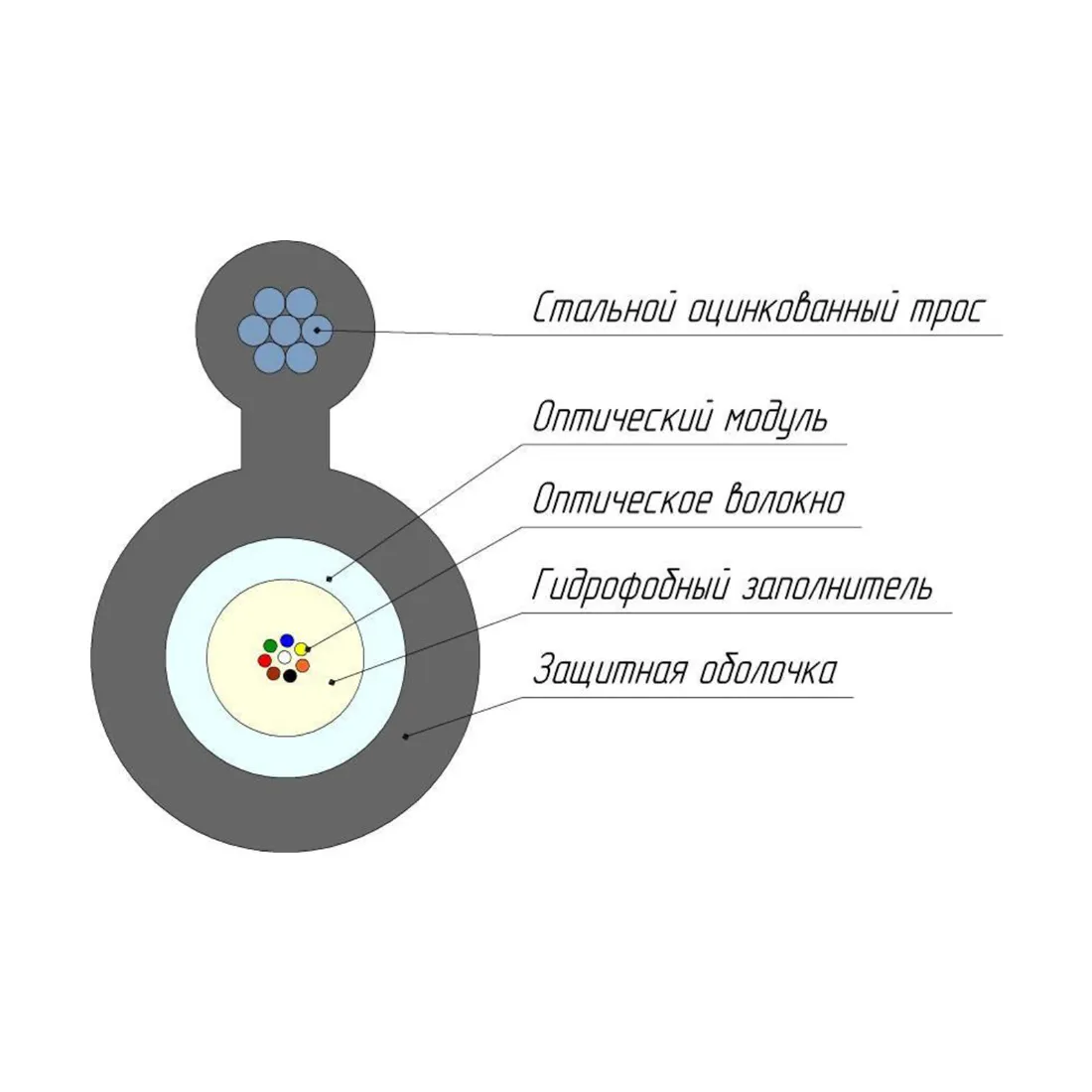

Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Используется для сращивания оптических волокон между собой, как в оптических муфтах, так и в оптических кроссах. Процедуру сращивания оптических волокон при помощи соединителя S908 можно с лёгкостью выполнить в любых условиях, получив при этом качественное соединение с потерями не превышающими 0,15дБ (если процедура сращивания выполнена правильно и по технологии).
Благодаря низкой стоимости, является отличной альтернативой приобретению сварочных аппаратов или вызову сторонних сварщиков.
Для работы с механическим соединителем необходим минимальный набор инструментов:
стриппер для оптического кабеля
скалыватель
изопропиловый спирт и безворсовые салфетки.

Салфетки безворсовые Kimtech-kimwipes в упаковке 280 салфеток размером 114х213 мм. Идеальны для очистки волоконно-оптических коннекторов. Салфетки безворсовые KimWipes великолепно подходят для работы с оптикой, линзами, специальным инструментом. Не царапают поверхность и не оставляют ворса. Также эти салфетки широко используются в биологических и иных лабораториях. Поставляются в удобной упаковке-дозаторе, которая защищает салфетки от грязи и пыли. используются для очистки оптического волокна от остатков эпоксилокрилового покрытия после его удаления помощью стриппера, а также использоваться для протирки оптических коннекторов.
Особенности безворсовых салфеток:
- Высоко гигроскопичны, отлично впитывают влагу;
- Не оставляют царапин и ворса;
- Материал-целлюлоза;
- 280 салфеток в одной упаковке с дозатором, которая защищает салфетки от пыли и влаги.

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других. Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон.

Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector). Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд. Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены. Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
Основные особенности
Выравнивание по оболочке оптического волокна (активные V-канавки)
Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH
Время сварки всего 4 с (в режиме Quick mode)
Время термоусадки гильз – 13 с (45мм, 60мм slim)
Возможность сварки и термоусадки сварных оптических коннекторов SOC
Ресурс электродов – 6 000 сварок
Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте
Защита от ветра, влаги, пыли
Цветной, сенсорный 4,3" экран с высоким разрешением 200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.
Масса с аккумуляторной батареей 1,38 кг
Характеристики
Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).
Тип сварных волокон: - Одномодовые SM(ITU-T G.652).
- Многомодовые MM(ITU-T G.651),.
- Одномодовые со смещенной дисперсией DS(ITU-T G.653),.
- Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).
- Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).
- Волокна легированные эрбием (EDF) для оптических усилителей.
Диаметр свариваемого волокна-80 - 150 мкм.
Диаметр покрытия свариваемого волокна-100 мкм - 3 мм.
Длина сколотого волокна-от 5 до 16 мм.
Средние потери на сварном соединении: - 0,03 дБ для SM.
- 0,01 дБ для ММ.
- 0,05 дБ для DS.
- 0,05 дБ для NZDS.
- 0,03 дБ для G.657.
Типовое время сварки: 4 c (в режиме Quick),.
5 с (в режиме SM mode).
Оценка потерь на сварке- Есть.
Потери на отражение на сварном соединении-> 60 дБ.
Срок службы электродов-6000 сварок.
Программы сварки-Макс. 300.
Программы термоусадки-Макс. 100.
Тип термоусаджувальних гильз (КДЗС)-20 - 60 мм.
Время термоусадки: 21-23 c (КДЗС 60 мм).
16-18 c (КДЗС 60 мм slim).
Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи Аккумуляторная батарея-емкость 3500 мАг Количество циклов (сварка +термоусадка)-200 Сохранение результатов-10 000 результатов и 10 000 изображений.
Дисплей-цветной, сенсорный 4,3”.
Кратность увеличения места соединения волокон-132x, 320х.
Интерфейсы-USB-C type.
Условия эксплуатации: - от 0 до 5000 м над уровнем моря;.
- относительная влажность воздуха от 0 до 95%;.
- максимально допустимая скорость ветра 15 м/с;.
- температура от -10°С до +50°С.
Условия хранения- температура от -40°С до +80°С.
- относительная влажность воздуха от 0 до 95%.
Размеры-132х137х139 мм.
Масса-1,16 кг (без батареи).
1,38 кг (с аккумуляторной батареей).
КОМПЛЕКТАЦИЯ
Сварочный аппарат Inno Instrument I4-1 шт.
Аккумуляторная батарея TLBT-3500-1 шт.
Автоматический скалыватель Inno Instrument V1-1 шт.
Сетевой адаптер питания-1 шт.
Сетевой шнур питания-1 шт.
Запасные электроды E-50-1 пара
Съемный прижим нагревателя для HTS-SOC-1 шт.
Съемный прижим волокна для FH-SOC-1 шт.
Лоток для термоусадочных гильз КДВС-1 шт.
Жесткий кейс для переноски-1 шт.
Ремень наплечный для кейса-1 шт.
Кабель USB-1 шт.
Протокол заводского тестирования-1 шт.

Зажим анкерный клиновой FTTX ADSS-PGC-07, предназначен для круглого самонесущего оптического кабеля типа ADSS диаметром 8-15 мм, который прокладывается по опорам воздушных линий связи.
Конструкция и материалы:
Корпус зажима-УФ-стабилизированный армированный нейлон.
Клиновые вставки-Термостойкий пластик.
Петля/скоба-Нержавеющая сталь.
Технические характеристики:
Разрывная нагрузка -≥6 кН
Температурный диапазон - −40 °C до +60 °C
Устойчивость-к УФ-излучению, коррозии, влаге.
Вес-500г.
Преимущества:
Быстрый и безопасный монтаж без инструмента.
Не повреждает оболочку кабеля.
Высокая устойчивость к погодным условиям.
Универсальный — подходит под широкий диапазон диаметров.
Надёжная фиксация даже при высоких нагрузках и вибрациях.

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 5 метр и внешним диаметром 3 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоконные системы передачи данных;
Оптоволоконные сети доступ;
Оборудование для диагностики.
