Кабель оптоволоконный ИКАЛс-М6П-А4-3 кН

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Назначение:

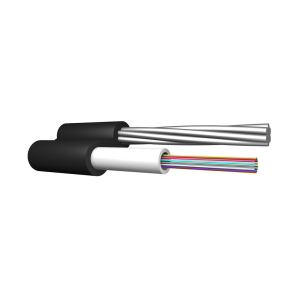

Оптический кабель типа ИК/Д2-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для подвески между зданиями и сооружениями, на опорах ВЛС, опорах контактной сети и автоблокировки электрифицированных железных дорог, на опорах ЛЭП в точках с максимальной величиной потенциала электрического поля до 12 кВ.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,1кН.
Статическое растягивающее усилие - 0,5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 17 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 2,88/5,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ИКБ-Т…,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, по мостам и эстакадам.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 54 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 6,6 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.

Назначение:
Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности.
Описание конструкции:

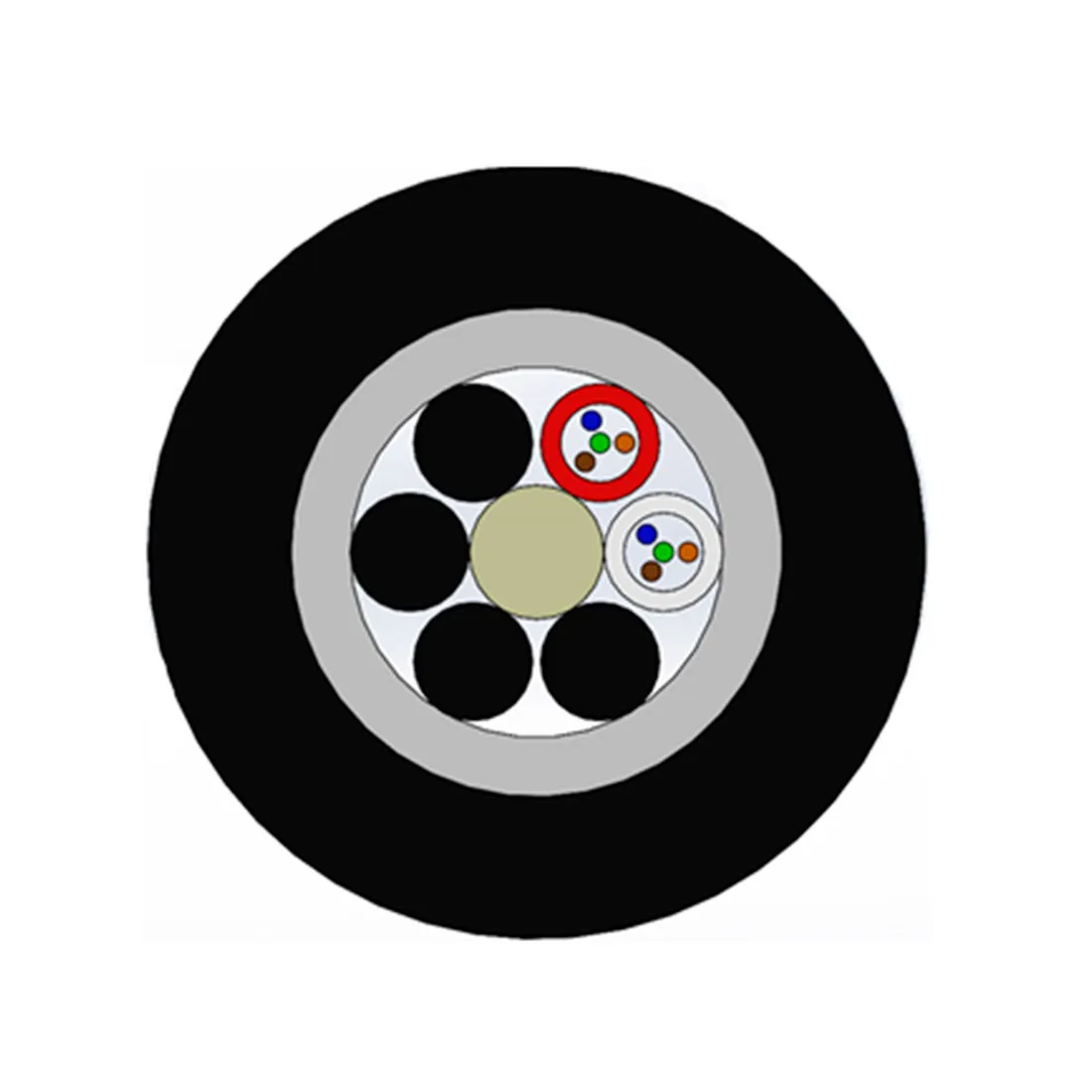

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.
5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН).

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Распределительная коробка А-Оптик, FTTH-FD211-24 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-24 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 24 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-330 × 275 × 100
Вес, кг -16,5
КОМПЛЕКТАЦИЯ
24 адаптеров SC/APC SM Simplex
24 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 10 мм. Вес какссеты 3,22 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, трубя, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 20 мм. Вес какссеты 5,3 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.
