Кабель оптоволоконный ИКнг(А)-НF-М4П-А16-0.4 кН

Оптический кабель типа ОКСТЦ предназначен для прокладки в городской кабельной канализации, трубах, кабельных блоках, тоннелях и на инженерных сооружениях, таких как мосты, где требуются высокая надёжность и долговечность.

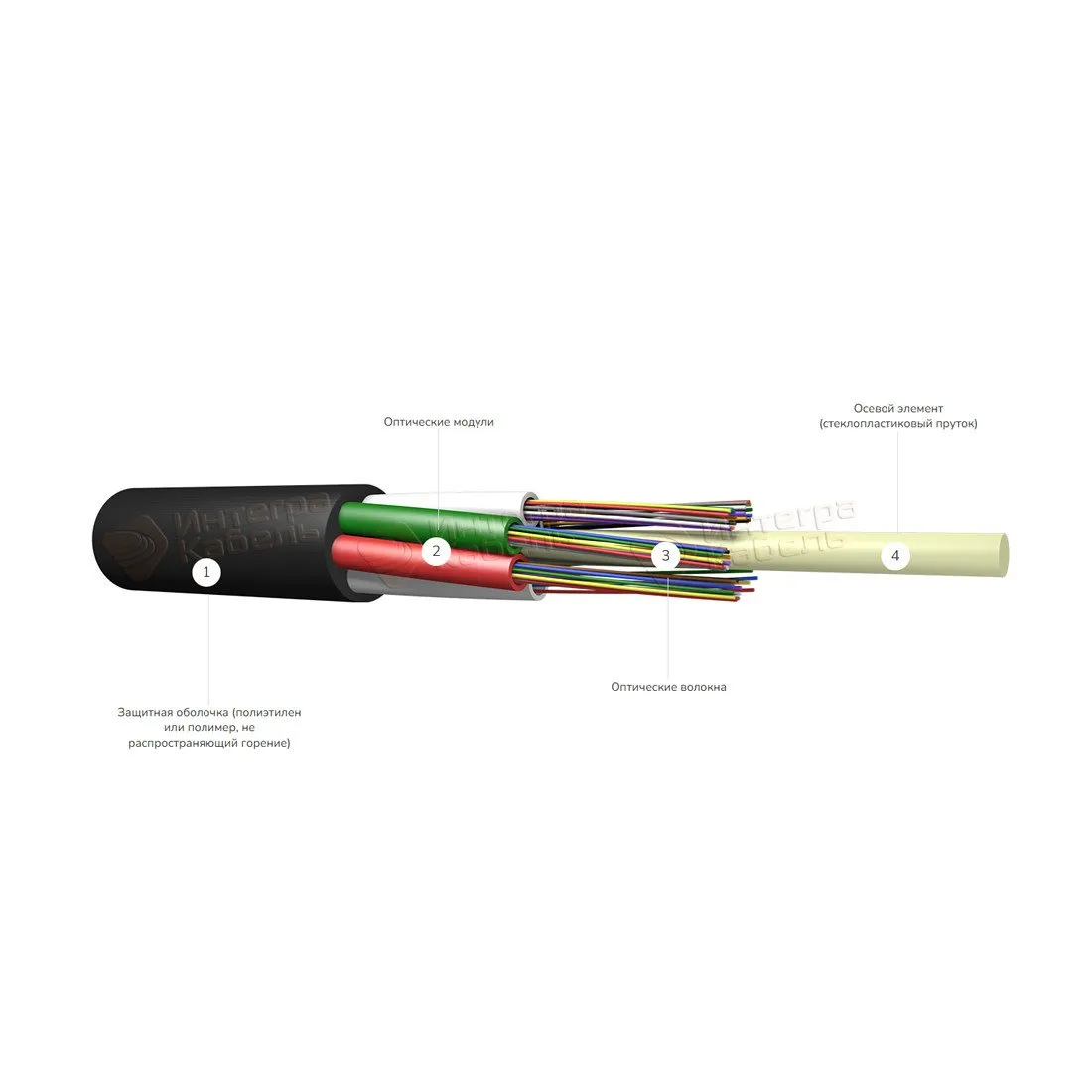

Описание конструкции:

• Оптические волокна, размещённые в трубке, заполненном гидрофобным гелем — для защиты волокон от влаги и вибраций.
• Пространство между трубкой и внешними элементами заполнено гидрофобным наполнителем (гидрофобинолом), предотвращающим продольное распространение влаги.
• Стеклопластиковый пруток служит центральным силовым элементом, обеспечивая устойчивость к растягивающим нагрузкам.
• Стальная гофрированная лента повышает устойчивость к механическим повреждениям, давлению и воздействию грызунов.
• Полиэтиленовая внешняя оболочка обеспечивает устойчивость к ультрафиолету, влаге и другим внешним воздействиям.

-40°С -> +60°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -40°С -> +60°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 2,7 кН
• Стойкость к раздавливающим усилиям - 400 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Анкерный зажим А-Оптик, АО-ODWAC-22S (металлический, быстросъемный), применяется для подвеса оптического плоского кабеля FTTH, ОКПК. Чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH). Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы. Зажим анкерный состоит из открытого корпуса с ребристой контактной поверхностью, клина с прикрепленной проволочной петлей и "терки" - перфорированной вставки, которая прокладывается между кабелем и клином. Конструкция зажима обеспечивает прочное крепление кабеля. Петля (внутренний размер 105 мм) зажима изготовлена из хромированной стали, возможно использование с узлами крепления типа «крюк».
Характеристика
Тип зажима-Анкерный
Тип кабеля -Плоский
Максимальный размер кабеля, ВхШ-5мм х 13мм
Пролет-30/50 м
Разрушающая нагрузка -0,5 кН
Длина корпуса-220 мм
Диаметр петли (внутренний) -12-14 мм
Материал - Нержавеющая сталь
Особенности конструкции:
• Самозатягивающейся клиновой механизм.
• Устойчивость к УФ-излучению и атмосферным воздействиям.
• Быстрый и простой монтаж на опору или крюк.
• Не требует предварительной подготовки кабеля.
Перед началом использования необходимо разобрать изделие, вставить оптический кабель далее установить вставку шероховатой частью к оболочке кабеля, затем установить клин, смонтировать в кронштейн и затянуть потянув за кабель и петлю.

Оптический пигтейл LС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором LС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл SС/APC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором SС, тип полировки - APC ((Angled Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический адаптер (также известен как оптический соединитель или оптический куплер) представляет собой небольшое пассивное устройство, предназначенное для точного сопряжения и соединения двух оптических волокон или коннекторов, обеспечивая минимальные потери сигнала при передаче света.
Основные функции и преимущества адаптера:
Обеспечивает высокоточное совмещение торцевых поверхностей волокон, позволяя передать оптический сигнал с минимальными потерями.
Имеет низкие потери при вводе/выводе (insertion loss), а также хорошую воспроизводимость и взаимозаменяемость.
Подходит для одинаковых или различных типов активных коннекторов, используемых в волоконно-оптических линиях.
Перед отправкой каждый адаптер проходит функциональные испытания.
Технические характеристики:
Материал корпуса -Металл/пластик
Материал направляющей втулки-Керамика/ металл
Рабочая температура -от –40 °C до +85 °C
Температура хранения -от –40 °C до +85 °C
Области применения:
Волоконно-оптические телекоммуникационные сети
Сети кабельного телевидения
Системы абонентского доступа
Локальные вычислительные сети

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.

Устройство для подвеса муфт и кабелей УКС применимо в сетях GPON/FTTH, используется вместе с лентой, например, для крепления кронштейнов на столбах.
Конструкция состоит из двух регулируемых частей за счет чего возможна настройка размера бухты запаса кабеля в пределах от 200мм до 450мм. Выполнен из УФ-стойкого пластика. Предусмотрены технологические отверстия для возможности крепления УПМК на опору или фасад здания.
Используется вместе с лентой, например, для крепления кронштейнов на столбах.

Оптический пигтейл - это отрезок оптического волокна, оконцованный с одной стороны оптическим коннектором, а другой конец остается свободным для соединения с оптическим кабелем, обычно путем сварки или механического соединения. Это позволяет подключить оптический кабель к оборудованию или коммутационной панели
Оптический пигтейл LС/APC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1 метр, оконцованный с одной стороны коннектором LС, тип полировки - APC.
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
