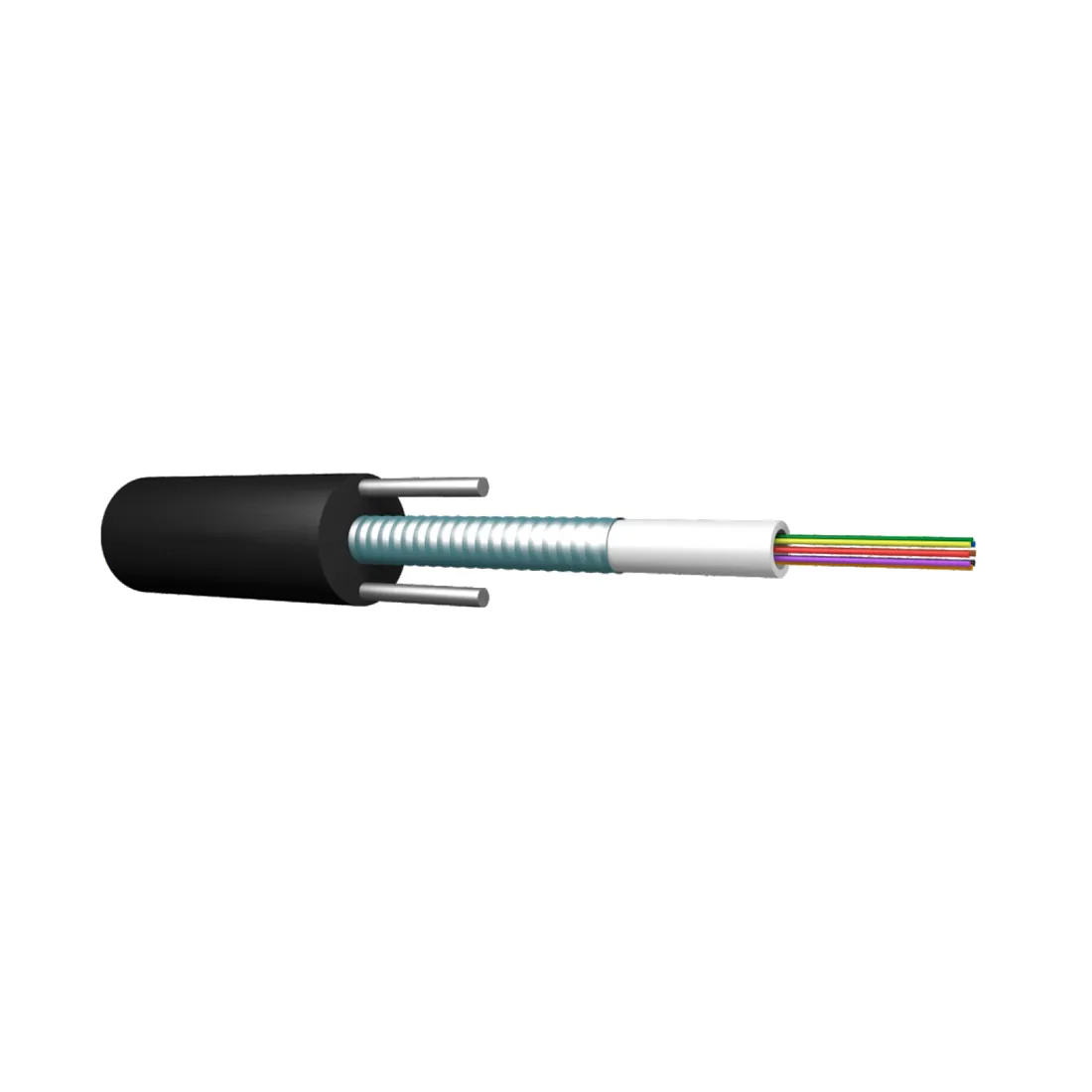

Кабель оптоволоконный ИКСЛ-Т-А8-2,7 кН

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ- скрутки вокруг центрального силового элемента – стеклопластикого прутка. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается оболочка из полиэтилена высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Назначение:
Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.

Подвесной зажим предназначен для подвеса круглых самонесущих оптических кабелей типа ADSS и других аналогичных кабелей при строительстве линий связи. Конструкция зажима включает корпус из оцинкованной стали и вставку из термопластичной резины (TPR), которая обеспечивает надёжное удержание кабеля без повреждения оболочки. Зажим обладает высокой механической прочностью, устойчивостью к коррозии, ультрафиолетовому излучению, воздействию кислот и щелочей, что гарантирует его долговечность при эксплуатации в различных климатических условиях. Установка проста и не требует специальных инструментов: зажим фиксируется на опоре с помощью нержавеющей бандажной ленты, кронштейнов или пигтейл-крючков. Конструкция с саморегулирующимся клином и сменными вставками позволяет использовать зажим для широкого диапазона диаметров кабеля (Ø8 до 12мм) и обеспечивает равномерное распределение нагрузки. Зажимы данного типа применяются при подвесе ADSS-кабелей на промежуточных опорах на прямых участках трассы с пролетами до 150 м.
Характеристики:
Материал изделия: термопластичная резина + оцинкованная сталь (TP-RL + GS)
Размер изделия: 135 × 80 × 35 мм
Разрушающее усилие на разрыв: 3,8 кН
Масса одного изделия: 158 г
Диаметр применяемого кабеля: Ø 8–12 мм
Особенности:
Высокая прочность на разрыв и стабильность.
Специальный фиксирующий метод с использованием мягкой резины TPR.
Саморегулирующийся клин.
Подходит для широкого диапазона диаметров кабеля от 3 до 20 мм.
Высокая стойкость к коррозии, кислотам и щёлочам.
Простая и быстрая установка, без необходимости в дополнительных инструментах.
Возможность зажима нескольких жил при использовании кабеля малого диаметра.
Высокое качество при конкурентной цене.
Отличная устойчивость к воздействиям окружающей среды.
Эффективная фиксация кабеля благодаря конической клиновой системе.
Лёгкость монтажа: достаточно использовать нержавеющие бандажные ленты, крючки «пигтейл» или кронштейны для крепления на опору или стену.
Широкий диапазон захвата и высокая механическая стойкость.

Поддерживающий промежуточный зажим А-Оптик АО-SSC используются для подвеса самонесущих оптических кабелей и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. (разрушающая нагрузка 8Кн) .
Состоит состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз. В натяжном зажиме SSC в пластиковых соединительных пластинах имеются отверстия диаметром 15 мм. Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта
Диаметр закрепляемого несущего элемента волоконно-оптического кабеля составляет 4-5 и 5-9 мм в зависимости от стороны крепления,
Основные особенности :
-Поддерживающий промежуточный зажим А-Оптик АО-SSC имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9 мм в большой);
-зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
-винты затягиваются с помощью шестигранного ключа;
-пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
-стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
-детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

Термоусаживаемые гильзы КДЗС (комплект деталей защиты сварного стыка) предназначены для обеспечения механической прочности и влагозащищенности места соединения (сварки) двух волокон.
Состоят из металлического стержня, внутренней трубки из севилена и внешней трубки из полиолефина. Сначала усаживается внутренняя трубка (более легкоплавкая), затем внешняя. Поскольку в термоусаживаемой печке градиент температуры направлен от центра к краям, то при усадке весь воздух выдавливается.

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.

Планарные оптические делители являются необходимым пассивным элементом в волоконно-оптических каналах связи. Используются в пассивных оптических сетях, в точках доступа систем FTTx и т.д. Оптические делители Alpha Mile характеризуются низкими вносимыми потерями, низкими поляризационными потерями и высоким коэффициентом направленности (более 55 дБ). Делители устойчивы к механическим воздействиям и могут использоваться в жестких условиях эксплуатации.
Характеристики:

• Тип делителя -1*16;
• Тип волокна -G.657.A1;
• Тип коннектора/полировка-SC/APC;
• Длина волны, нм-1260-1650;
• Коэффициент направленности, дБ-≥ 55;
• Потери при обратных отражениях, дБ-≥ 60;
• Габаритные размеры, мм-130х113х25;
• Вес, кг -0,257.


• оперативный мониторинг;
• телекоммуникации;
• дополнительное оборудование для сотовых сетей;
• компактность;
• воло

Распределительная коробка А-Оптик, FTTH-FD208-16 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-16 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 16 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-300 × 220 × 80
Вес, кг -1,05
КОМПЛЕКТАЦИЯ
16 адаптеров SC/APC SM Simplex
16 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.
