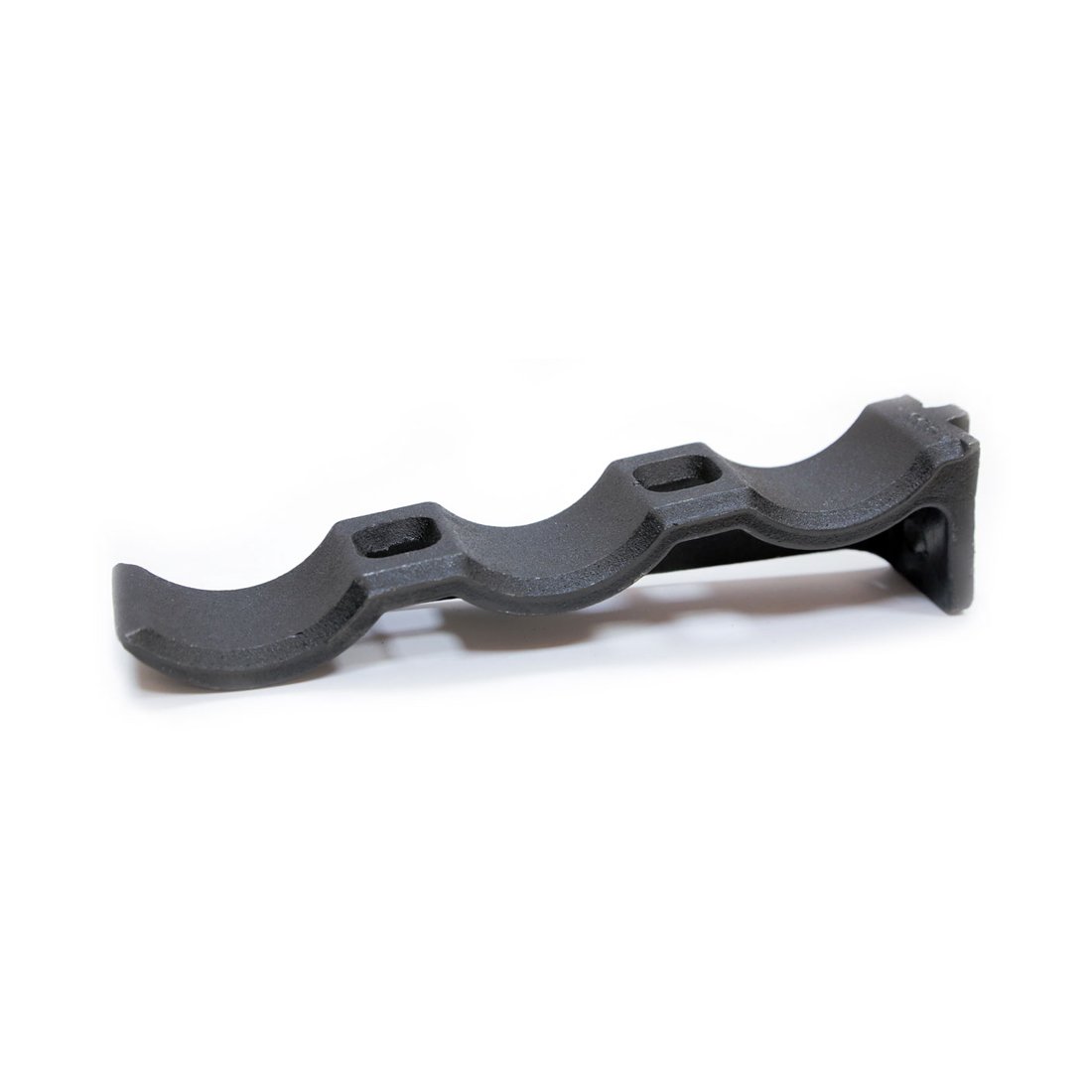

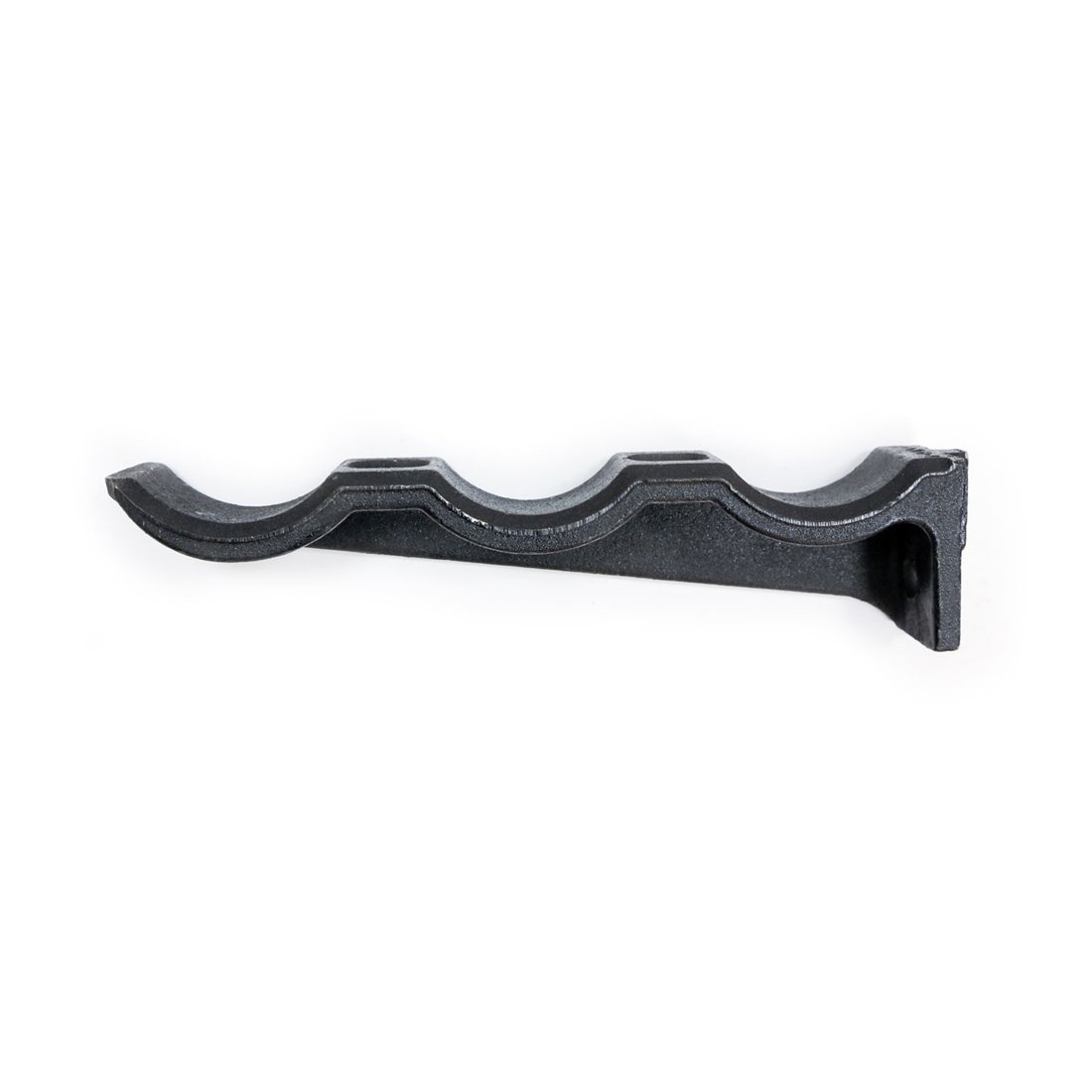

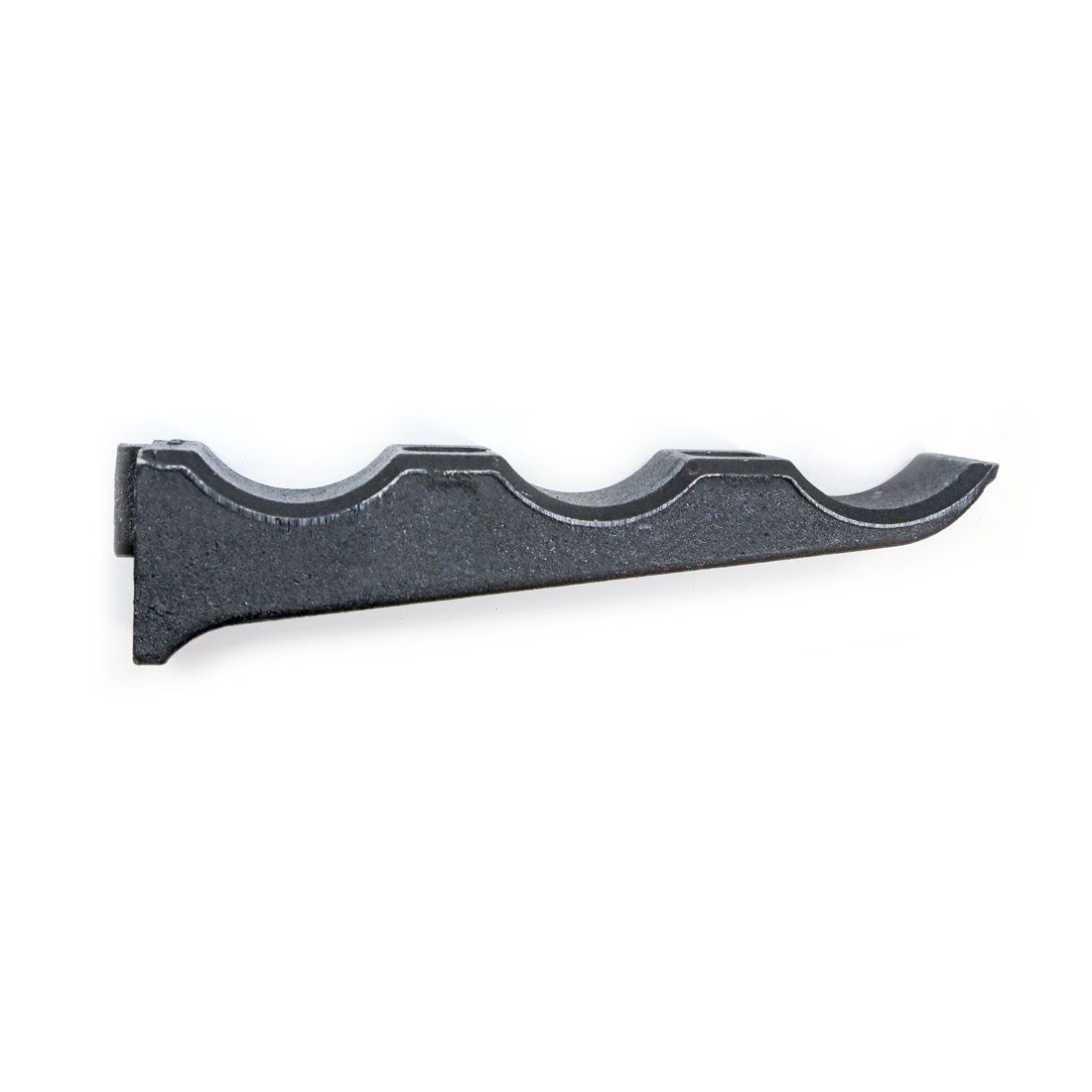

Консоль ККЧ-3

Делитель оптический планарный PLC-M-1x16 в корпусе

Планарные оптические делители являются необходимым пассивным элементом в волоконно-оптических каналах связи. Используются в пассивных оптических сетях, в точках доступа систем FTTx и т.д. Оптические делители Alpha Mile характеризуются низкими вносимыми потерями, низкими поляризационными потерями и высоким коэффициентом направленности (более 55 дБ). Делители устойчивы к механическим воздействиям и могут использоваться в жестких условиях эксплуатации.
Характеристики:

• Тип делителя -1*16;
• Тип волокна -G.657.A1;
• Тип коннектора/полировка-SC/APC;
• Длина волны, нм-1260-1650;
• Коэффициент направленности, дБ-≥ 55;
• Потери при обратных отражениях, дБ-≥ 60;
• Габаритные размеры, мм-130х113х25;
• Вес, кг -0,257.


Применение:

• оперативный мониторинг;
• телекоммуникации;
• дополнительное оборудование для сотовых сетей;
• компактность;
• волоконно-оптический усилитель.

Особенности:

• низкие вносимые потери;
• низкие поляризационно-зависимые потери (PDL - Polarization Dependent Losses);
• компактные размеры;
• качественное и униформатное соединение каналов;
• высокая надёжность и стабильность;
• отличное решение для распределительных боксов.
  ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

При погрузке и транспортировке следует полностью исключить возможность механических повреждений и самопроизвольных перемещений изделий; положение упаковки должно соответствовать предупредительным обозначениям. Хранение изделия допускается в любом чистом, сухом помещении при условии предотвращения контактов с агрессивной средой и попадания прямого солнечного света, температуре воздуха от -40°С до +70°С и влажности воздуха до 95% без конденсата. Изделие должно храниться в заводской или аналогичной упаковке.

Зажим анкерный РА-1500

Зажим анкерный РА-1500 предназначен для анкерного (натяжного) крепления изолированной несущей жилы провода СИП-2, а также для крепления самонесущего оптического кабеля на опорах воздушных линий электропередачи (ВЛИ 0,4/1 кВ) и различных сооружениях. Установка зажима производится без применения инструментов..
Характеристика
Корпус зажима изготовлен из алюминиевого сплава; вставка, клинья и хомут – из пластмассы, армированной стекловолокном. Зажим изготовлен в климатическом исполнении УХЛ категории 1 по ГОСТ 15150. Зажим устойчив к УФ излучению, повышенной и пониженной температуре, к тепловому и световому воздействию солнечной радиации.
Сечение несущей жилы СИП, мм² – 50-70;
Диаметр оптического кабеля, мм – 12-14;
Минимальная разрушающая нагрузка, кН – 15;
Расстояние между корпусом и точкой подвеса, мм – 275±5;
Масса зажима, кг – 0,4;
Температура эксплуатации, °С – от -60 до +50

Пигтейл Оптический LC/APC OS1/OS2 LSZH 1 м

Оптический пигтейл - это отрезок оптического волокна, оконцованный с одной стороны оптическим коннектором, а другой конец остается свободным для соединения с оптическим кабелем, обычно путем сварки или механического соединения. Это позволяет подключить оптический кабель к оборудованию или коммутационной панели
Оптический пигтейл LС/APC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1 метр, оконцованный с одной стороны коннектором LС, тип полировки - APC.
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Устройство для подвеса муфт и кабелей УКС

Устройство для подвеса муфт и кабелей УКС применимо в сетях GPON/FTTH, используется вместе с лентой, например, для крепления кронштейнов на столбах.
Конструкция состоит из двух регулируемых частей за счет чего возможна настройка размера бухты запаса кабеля в пределах от 200мм до 450мм. Выполнен из УФ-стойкого пластика. Предусмотрены технологические отверстия для возможности крепления УПМК на опору или фасад здания.
Используется вместе с лентой, например, для крепления кронштейнов на столбах.

Оборудование FTTH, PON, GPON для построения оптических сетей

Сплиттер планарный оптоволоконный PLC, А-Оптик, 1х8 SC/APC-SC/APC 1.5м, SM 1210-1650, 0.9мм SC/APC.

Достоинства PLC сплиттеров

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.

Делитель оптический планарный PLC-M-1x8 в корпусе

Планарные оптические делители являются необходимым пассивным элементом в волоконно-оптических каналах связи. Используются в пассивных оптических сетях, в точках доступа систем FTTx и т.д. Оптические делители Alpha Mile характеризуются низкими вносимыми потерями, низкими поляризационными потерями и высоким коэффициентом направленности (более 55 дБ). Делители устойчивы к механическим воздействиям и могут использоваться в жестких условиях эксплуатации.
Характеристики:

• Тип делителя -1*8;
• Тип волокна -G.657.A1;
• Тип коннектора/полировка-SC/APC;
• Длина волны, нм-1310/1490/1550;
• Коэффициент направленности, дБ-≥ 55;
• Потери при обратных отражениях, дБ-≥ 60;
• Габаритные размеры, мм-130х113х25;
• Вес, кг -0,2.


Применение:

• оперативный мониторинг;
• телекоммуникации;
• дополнительное оборудование для сотовых сетей;
• компактность;
• волоконно-оптический усилитель.

Особенности:

• низкие вносимые потери;
• низкие поляризационно-зависимые потери (PDL - Polarization Dependent Losses);
• компактные размеры;
• качественное и униформатное соединение каналов;
• высокая надёжность и стабильность;
• отличное решение для распределительных боксов.
  ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

При погрузке и транспортировке следует полностью исключить возможность механических повреждений и самопроизвольных перемещений изделий; положение упаковки должно соответствовать предупредительным обозначениям. Хранение изделия допускается в любом чистом, сухом помещении при условии предотвращения контактов с агрессивной средой и попадания прямого солнечного света, температуре воздуха от -40°С до +70°С и влажности воздуха до 95% без конденсата. Изделие должно храниться в заводской или аналогичной упаковке.

Коробка распределительная оптическая FTTH-FD207-SC

Распределительная коробка А-Оптик, FTTH-FD207-08 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-8 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 8 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-230 × 195 × 55
Вес, кг -0,55
КОМПЛЕКТАЦИЯ
8 адаптеров SC/APC SM Simplex
8 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.

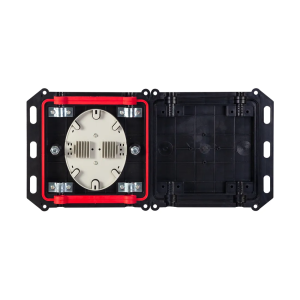

Муфта оптическая проходная компактного типа А-Оптик АО-H12
Оптические муфты неотъемлемые составные элементы волоконно-оптических линий связи (ВОЛС). Конструктивное исполнение этих компонентов зависит от особенностей конкретной ВОЛС (назначения, топологии, характера трассы, типа оптических волокон в кабеле, используемой конструкции оптического кабеля.)
А-Оптик АО-H12 обладающая повышенной ударопрочностью , предназначена для сращивания и разветвления оптического кабеля при воздушной, настенной или подземной инсталляции (колодцы кабельной канализации). Плоская малогабаритная конструкция позволяет размещать муфту в ограниченном пространстве. Пазы с одной стороны корпуса позволяют удобно подвешивать муфту на несущем тросе. Муфта позволяет осуществлять ввод до 4 кабелей. Муфта укомплектована одной кассетой, которая позволяет размещать 12 гильз КДЗС , герметизация ввода осуществляется резиновыми уплотнителями и герметизирующей лентой.
Корпус оптической муфты выполнен из высокопрочного пластика, что обеспечивает надежную защиту сплайс-кассеты и элементов крепления волоконно-оптического кабеля, независимо от условий эксплуатации.
Количество вводов-4 (по 2 с каждой стороны)
Количество стыкуемых кабелей-2
Допустимый диаметр вводимых кабелей -6-15мм
Диаметр кабельных вводов, мм 2 - Ø12, 2 - Ø15
Максимальное количество сплайс-кассет -1
Количество соединяемых волокон 12

Оборудование FTTH, PON, GPON для построения оптических сетей

Сплиттер планарный оптоволоконный PLC, А-Оптик, 1х16 SC/APC-SC/APC 1.5м, SM 1210-1650, 0.9мм SC/APC.

Достоинства PLC сплиттеров

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.
