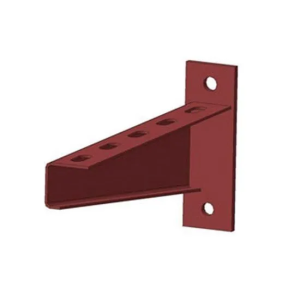

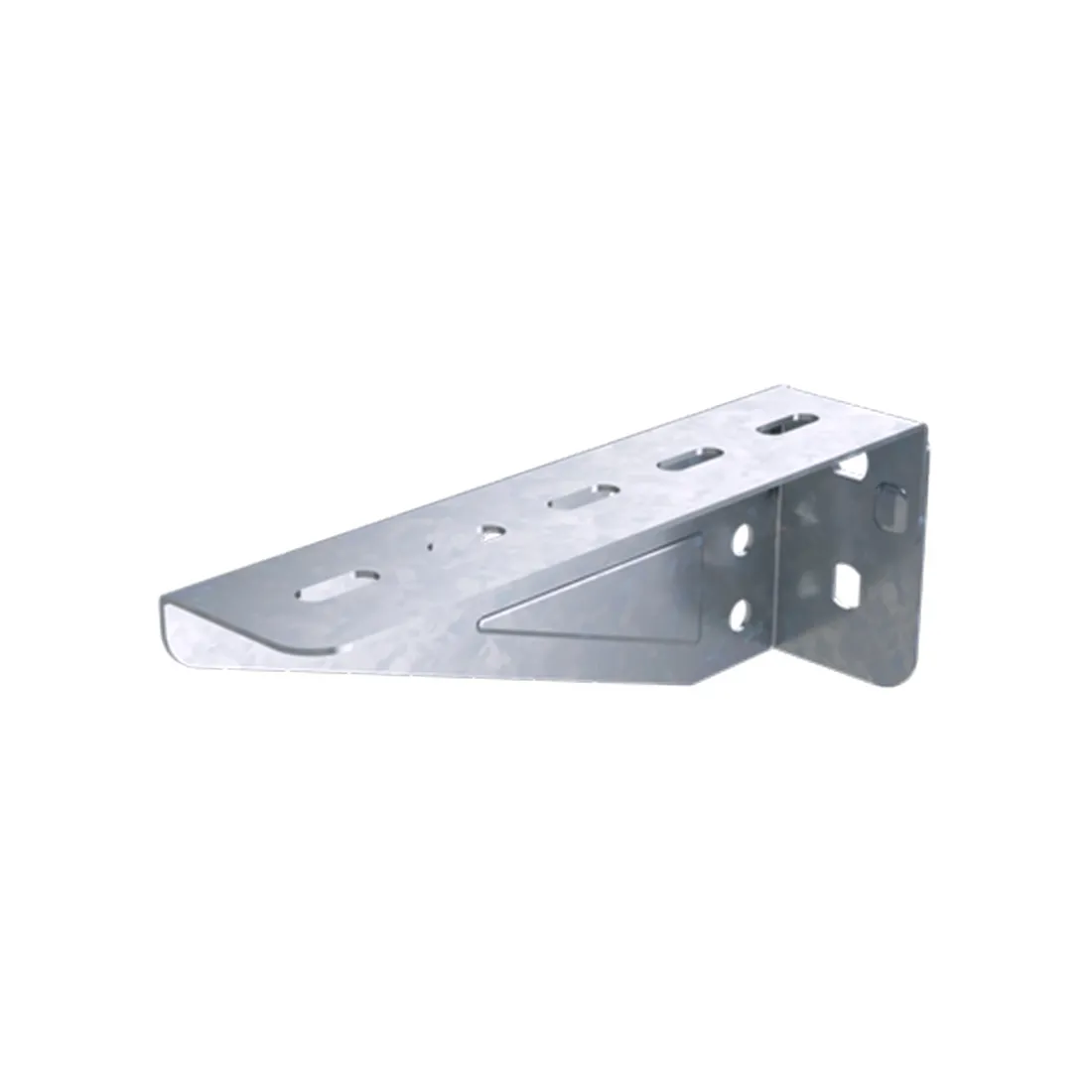

Консоль легкая DKC BBL3010 осн.100 мм

Стандартный анкер со шпилькой DKC CM441060 предназначен для надежного крепления тяжелых конструкций к прочным строительным основаниям из бетона, природного камня и полнотелого кирпича. Изделие применяется при выполнении строительных и электромонтажных работ, в том числе при установке элементов кабеленесущих и инженерных систем.

Анкер имеет метрическую резьбу M10 и длину 90 мм. Для его установки требуется монтажное отверстие диаметром 15 мм с минимальной глубиной сверления 67 мм. Конструкция обеспечивает надежную фиксацию в основании, а выдергивающая нагрузка составляет 20,6 кН.

Изделие имеет ударное исполнение и является самосверлящим. В комплект входит гайка, необходимая для фиксации устанавливаемой конструкции. Крепление допускает последующий демонтаж и повторную установку закрепляемого элемента без изменения посадочного места, что удобно при обслуживании и модернизации инженерных систем.

Основные элементы анкера изготовлены из стали с защитным цинковым покрытием. Пластиковая заглушка предотвращает попадание пыли и загрязнений в область резьбового соединения. Анкер может применяться для крепления монтажных профилей, консолей, опорных элементов и других тяжелых конструкций при создании кабельных и инженерных трасс.

Основные характеристики:

• Тип изделия: стандартный анкер со шпилькой;
• Бренд: DKC;
• Артикул: CM441060;
• Модель/исполнение: ударный;
• Метрический размер резьбы: M10;
• Длина: 90 мм;
• Диаметр высверливаемого отверстия: 15 мм;
• Минимальная глубина высверленного отверстия: 67 мм;
• Выдергивающая нагрузка: 20,6 кН;
• Материал втулки (гильзы): сталь;
• Материал: сталь;
• Защитное покрытие поверхности: гальваническое/электролитическое цинковое покрытие;
• Самосверлящий: да;
• Тип крепежа в комплекте: гайка;
• Назначение: крепление тяжелых конструкций к бетону, камню и полнотелому кирпичу;
• Количество в упаковке: 20 шт.

Преимущества:

• Высокая выдергивающая нагрузка — 20,6 кН;
• Надежная фиксация тяжелых конструкций;
• Подходит для бетона, природного камня и полнотелого кирпича;
• Стальная конструкция с защитным цинковым покрытием;
• Возможность демонтажа и повторной установки закрепляемого элемента;
• Гайка входит в комплект поставки;
• Пластиковая заглушка защищает резьбовое соединение от пыли и загрязнений;
• Подходит для монтажа кабеленесущих, строительных и инженерных конструкций.

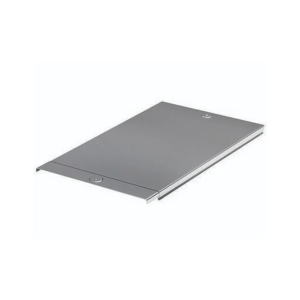

Крышки к лоткам предназначены для защиты кабелей от воздействия факторов внешней среды.
Крышки типа КЛЗ применяются для листовых и лестничных лотков с замковым бортом. Наличие замка обеспечивает надёжное соединение крышки с лотком без использования дополнительных элементов. Крышки не входят в комплект поставки к лоткам, заказываются и поставляются отдельно.
Крышки изготавливаются из оцинкованного листового проката и холоднокатаного листового проката. Ширина основания 400 мм, толщина металла 0,7 мм, длина 3000 мм.

Резьбовая шпилька применяется для подвеса кабельных трасс к потолку.
Метрический размер резьбы (М..) - 8
Длина - 1000 мм.

Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа-мама», соединение можно при необходимости зафиксировать болтами.
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 50 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".

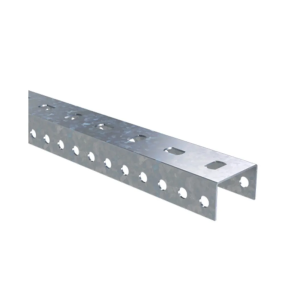

П-образный профиль BPL-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали - 1,5 мм, длина профиля 300 мм.
Высота - 29 мм
Толщина стали - 1,5 мм
Ширина прореза / щели - 17 мм
Ширина отверстия - 10,5 мм

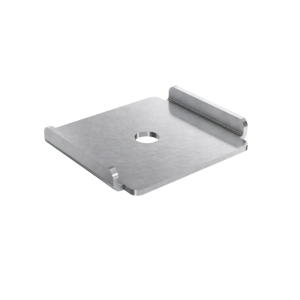

Пластина предназначена для организации подвеса проволочного лотка на шпильке. Чтобы организовать подвес, для каждой точки подвеса по центру лотка монтируется одна шпилька. На один подвес необходимы две пластины и две гайки с насечкой, препятствующей откручиванию. Пластина позволяет осуществлять подвес к потолку лотка шириной до 300 мм включительно при помощи шпильки М8 или шпильки М6 при использовании дополнительных шайб.
Ширина пластины - 53мм
Высота пластины - 8мм
Тип крепления - Винтовое крепление
