Контроллер LED экрана Hikvision DS-DT60V-03HDI12NO/U

• Техническое описание

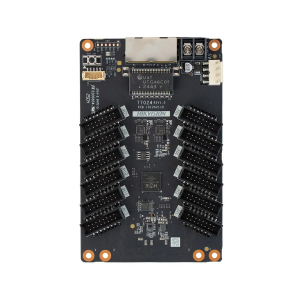

• Приемная карта Hikvision DS-DR32H-12 является компонентом системы светодиодных экранов и видеостен. Она предназначена для приема и обработки видеосигнала от отправляющих карт или контроллеров, а также для распределения данных между модулями LED дисплея. Карта выполняет функции синхронизации, управления и корректного отображения изображения на сегментах экрана, обеспечивая согласованность работы модулей.
• Устройство поддерживает подключение к управляющему контроллеру через проводные интерфейсы передачи данных. Карта обеспечивает стабильную работу с высокими разрешениями и частотами обновления, что позволяет выводить четкое и плавное изображение, включая динамический контент. Конструктив выполнен в виде платы для установки внутри шкафов LED экранов

.

Контроллер Dahua DHI-LCS-M2H / TB50

DHI-LCS-M2H — это контроллер нового поколения, созданный для полноцветных светодиодных дисплеев. Этот контроллер объединяет возможности воспроизведения и отправки, позволяя пользователям публиковать контент и управлять светодиодными дисплеями с помощью компьютера, мобильного телефона или планшета. Работая с облачными платформами, публикаций и мониторинга, DHI-LCS-M2H позволяет пользователям управлять светодиодными дисплеями с подключенного к Интернету устройства в любом месте и в любое время.

Поддержка многоэкранного синхронного воспроизведения, а также синхронных и асинхронных режимов делает этот мультимедийный проигрыватель идеальным для широкого спектра приложений.

Благодаря своей надежности, простоте использования и интеллектуальному управлению DHI-LCS-M2H становится выигрышным выбором для коммерческих светодиодных дисплеев и приложений «умного города», таких как стационарные дисплеи, дисплеи на фонарных столбах, дисплеи сетевых магазинов, рекламные проигрыватели, зеркальные дисплеи, витрины розничных магазинов, витрины на дверях, витрины на полках и многое другое.

Особенности

Выход

− Максимальная ширина: 4096 пикселей.

− Максимальная высота: 4096 пикселей.

• 2 порта Gigabit Ethernet
• 1x стерео аудиоразъем

Вход

• 1 разъем HDMI 1.4
• 2 разъема датчиков

Управление

• 1 порт USB 3.0 (тип A)
• 1 порт USB (тип B)
• 1 порт Gigabit Ethernet

Производительность

− Четырехъядерный процессор ARM A55 с частотой 1,8 ГГц.

− Поддержка декодирования видео H.264/H.265 4K при 60 Гц.

− 1 ГБ встроенной оперативной памяти

− 16 ГБ встроенной памяти

− Воспроизведение видео 2x 4K, 6x 1080p, 10x 720p или 20x 360p

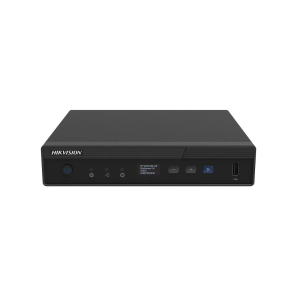

LED-контроллер Hikvision DS-DT60V-03HI06NO

Hikvision DS-DT60V-03HI06NO — профессиональный 6-портовый LED-контроллер V Series для управления полноцветными светодиодными экранами. Устройство обеспечивает бесшовное отображение контента на LED-дисплеях различных размеров и подходит для конференц-залов, студий, стадионов, аэропортов, банков, рекламных площадок и домашних кинотеатров.

Основные преимущества

• 6 портов загрузки LED с общей максимальной нагрузкой до 3,9 Мп
• Поддержка 3 входов HDMI 1.4 с максимальным разрешением до 1920 × 1200@60 Гц
• Вывод изображения в формате RGB 4:4:4 без потери качества
• Поддержка масштабирования, пользовательского зума и произвольной компоновки изображения
• Возможность отображения до 7 окон одновременно
• Поддержка до 10 сцен для быстрого переключения сохраненных настроек
• OLED-дисплей 128 × 64 для удобного контроля состояния устройства
• Поддержка каскадного управления несколькими контроллерами по сети
• Резервирование питания и резервирование сетевых портов контроллера
• Поддержка HDCP 2.2, пользовательского EDID и удаленного управления

Функциональные возможности

• Поддержка 3 источников видеосигнала
• Самоадаптация частоты кадров от 25 до 60 Гц
• Полноэкранное и пользовательское масштабирование входного сигнала
• Открытие и свободное перемещение окон источников сигнала на экране
• Настройка субтитров: цвет, шрифт, скорость прокрутки, добавление текста и изображений
• Визуальная настройка видеостены и окон
• Регулировка яркости, контрастности, оттенка и цветовой температуры
• Режимы отображения: стандартный, текст, реклама, видео, кино, безопасность и другие
• Режим защиты зрения
• Поддержка высокой частоты обновления до 3840 Гц
• Пиксельная коррекция экрана для уменьшения цветовых отклонений
• Контроль рабочих параметров устройства: температура, загрузка CPU, память, состояние сети

Интерфейсы

• Видео входы: 3 × HDMI 1.4
• LED-выходы: 6 × RJ-45
• Сетевые порты управления: 2 × 10/100/1000 Mbps RJ-45
• USB: 1 × USB 2.0
• Аудиовыход: 1 × 3.5 мм
• RS-485: для подключения центрального управления и IoT-устройств
• IR-вход: 1 × 3.5 мм

Технические характеристики

• Модель: DS-DT60V-03HI06NO
• Тип устройства: LED-контроллер
• Максимальная нагрузка: 3,9 Мп
• Нагрузка на 1 порт: до 0,65 Мп
• Максимальная ширина: 5120 пикселей
• Максимальная высота: 5120 пикселей
• Глубина обработки: 8 бит
• Оттенки серого: 256
• Цветность: 16 млн цветов
• Частота входного сигнала: 25–60 Гц
• Экран: OLED 128 × 64
• Питание: 100–240 VAC, 50/60 Hz
• Среднее энергопотребление: 16,5 Вт
• Рабочая температура: от -10°C до +50°C
• Рабочая влажность: 10%–90%
• Габариты устройства: 210 × 180 × 42 мм
• Вес нетто: 1,18 кг
• Вес брутто: 1,62 кг

Комплектация

• Кабель питания AC
• Пара соединительных кронштейнов
• Пара монтажных кронштейнов
• Разъем RS-485 Phoenix для центрального управления
• Руководство по безопасности и нормативной информации
• Пульт дистанционного управления RF

Применение

Контроллер предназначен для построения и управления LED-экранами в профессиональных инсталляциях. Подходит для систем отображения в переговорных комнатах, диспетчерских, рекламных инсталляциях, студиях, торговых объектах и других проектах, где требуется стабильное управление светодиодным экраном с гибкой настройкой вывода контента.

Контроллер для видеостены Dahua DHI-LCS-K6 (240В)

Универсальный контроллер

DHI-LCS-K6 — это новый контроллер «все в одном», который объединяет обработку видео и управление видео в одном корпусе. Он оснащен 6 портами Ethernet и поддерживает режимы работы видеоконтроллера, оптоволоконного преобразователя и обходного канала. Блок DHI-LCS-K6 может обрабатывать до 3,9 миллионов пикселей с максимальной выходной шириной и высотой до 10 240 пикселей и 8192 пикселей соответственно, что идеально подходит для сверхшироких и сверхвысоких светодиодных экранов.

DHI-LCS-K6 способен принимать различные видеосигналы и обрабатывать изображения высокого разрешения. Кроме того, устройство обеспечивает бесступенчатое масштабирование вывода, низкую задержку, калибровку яркости на уровне пикселей и цветности и многое другое, чтобы предоставить вам превосходное качество отображения изображения.

Более того, DHI-LCS-K6 может работать с превосходным программным обеспечением, которое значительно облегчает ваши операции и управление в полевых условиях, такие как настройка экрана, настройки резервного копирования порта Ethernet, управление уровнями, управление предустановками и обновление прошивки.

Благодаря мощным возможностям обработки и отправки видео, а также другим выдающимся функциям, DHI-LCS-K6 может широко использоваться в таких приложениях, как прокат среднего и высокого класса, системы управления сценой и светодиодные экраны с мелким шагом.

Функции:

• Входной разъем
  • 1x HDMI 1.3
  • 1x DVI (входной и циклический)
  • 1x 3G-SDI (ВХОД И ПЕТЛЯ)
  • 1 оптоволокно 10G

• Выходной разъем
  • 6 портов Gigabit Ethernet
  • 2 оптоволоконных выхода OPT
  • 1x HDMI 1.3

• Разъемы управления
  • 1x ETHERNET
  • 2x USB
  • Генблокировка в контуре
  • Световой датчик

• Самоадаптивный OPT 1 для видеовхода или вывода карты

• Аудио вход и выход
  • Аудиовход, сопровождаемый источником входного сигнала HDMI
  • Аудиовыход через многофункциональную карту
  • Поддерживается регулировка выходной громкости

• Функция низкой задержки и режим обхода
  • Сокращают задержку от входа до принимающей карты до 20 строк

• 3х слои
  • Регулируемый размер и положение слоя
  • Регулируемый приоритет слоя

• Выходная синхронизация

• Мощная обработка видео

• Легкое сохранение и загрузка пресетов

• Несколько видов горячего резервного копирования

• Поддерживается источник входного сигнала мозаики

• До 4 устройств, подключенных каскадно для создания мозаики изображений

• Три режима работы
  • Видеоконтроллер
  • Волоконный преобразователь
  • Обход

• Полная регулировка цвета
• Калибровка яркости и цветности на уровне пикселей

Контроллер для видеостены Dahua DHI-LCS-K10 (240В)

Универсальный контроллер

DHI-LCS-K10 — это новый контроллер «все в одном», который объединяет обработку видео и управление видео в одном корпусе. Он оснащен 6 портами Ethernet и поддерживает режимы работы видеоконтроллера, оптоволоконного преобразователя и обходного канала. Блок DHI-LCS-K10 может обрабатывать до 3,9 миллионов пикселей с максимальной выходной шириной и высотой до 10 240 пикселей и 8192 пикселей соответственно, что идеально подходит для сверхшироких и сверхвысоких светодиодных экранов.

DHI-LCS-K10 способен принимать различные видеосигналы и обрабатывать изображения высокого разрешения. Кроме того, устройство обеспечивает бесступенчатое масштабирование вывода, низкую задержку, калибровку яркости на уровне пикселей и цветности и многое другое, чтобы предоставить вам превосходное качество отображения изображения.

Более того, DHI-LCS-K10 может работать с превосходным программным обеспечением, которое значительно облегчает ваши операции и управление в полевых условиях, такие как настройка экрана, настройки резервного копирования порта Ethernet, управление уровнями, управление предустановками и обновление прошивки.

Благодаря мощным возможностям обработки и отправки видео, а также другим выдающимся функциям, DHI-LCS-K10 может широко использоваться в таких приложениях, как прокат среднего и высокого класса, системы управления сценой и светодиодные экраны с мелким шагом.

Функции:

• Входной разъем
  • 1x HDMI 1.3
  • 1x DVI (входной и циклический)
  • 1x 3G-SDI (ВХОД И ПЕТЛЯ)
  • 1 оптоволокно 10G

• Выходной разъем
  • 6 портов Gigabit Ethernet
  • 2 оптоволоконных выхода OPT
  • 1x HDMI 1.3

• Разъемы управления
  • 1x ETHERNET
  • 2x USB
  • Генблокировка в контуре
  • Световой датчик

• Самоадаптивный OPT 1 для видеовхода или вывода карты

• Аудио вход и выход
  • Аудиовход, сопровождаемый источником входного сигнала HDMI
  • Аудиовыход через многофункциональную карту
  • Поддерживается регулировка выходной громкости

• Функция низкой задержки и режим обхода
  • Сокращают задержку от входа до принимающей карты до 20 строк

• 3х слои
  • Регулируемый размер и положение слоя
  • Регулируемый приоритет слоя

• Выходная синхронизация

• Мощная обработка видео

• Легкое сохранение и загрузка пресетов

• Несколько видов горячего резервного копирования

• Поддерживается источник входного сигнала мозаики

• До 4 устройств, подключенных каскадно для создания мозаики изображений

• Три режима работы
  • Видеоконтроллер
  • Волоконный преобразователь
  • Обход

• Полная регулировка цвета
• Калибровка яркости и цветности на уровне пикселей
