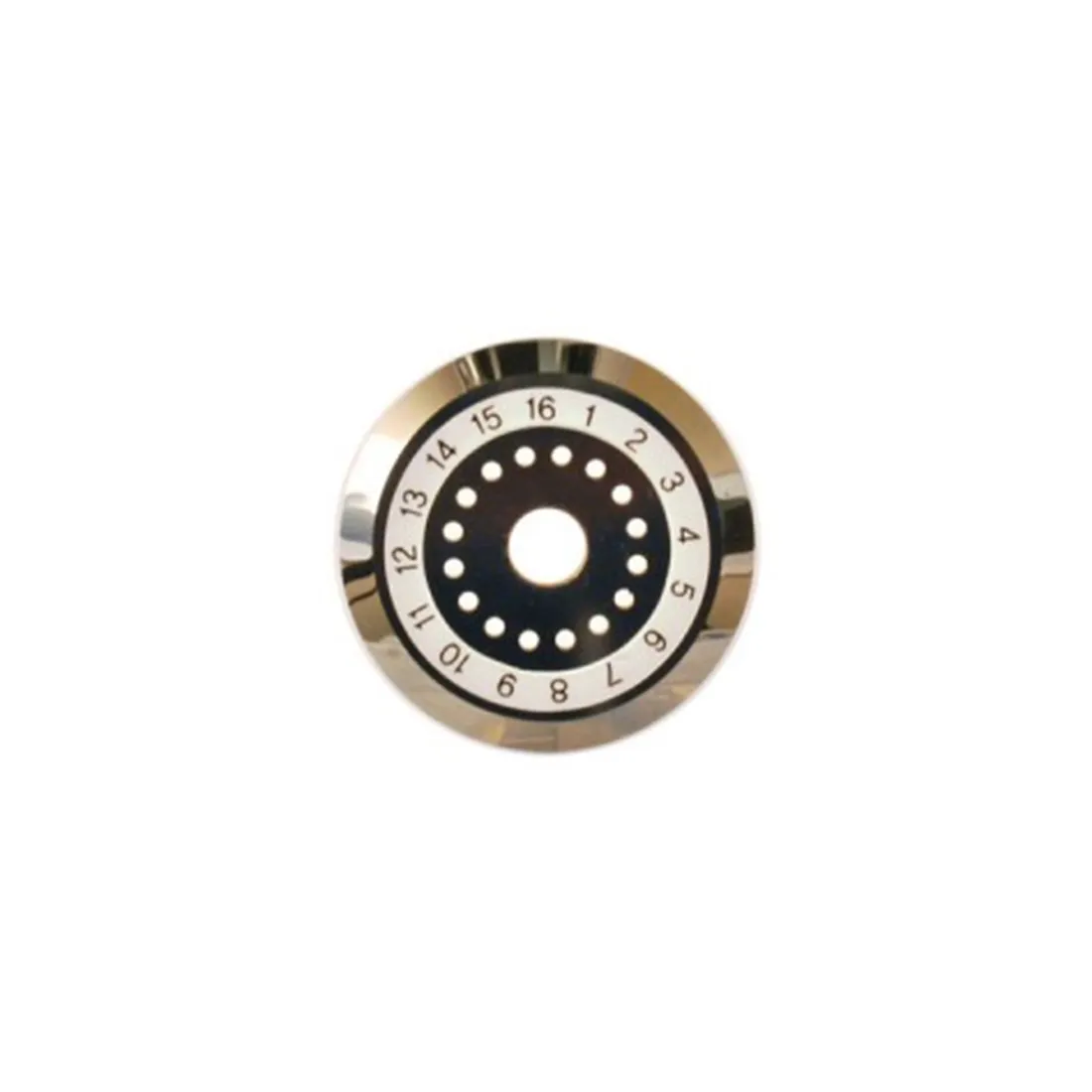

Лезвие скалывателя INNO Instrument B-27

Комплект оптических пигтейлов, Legrand, 032626, LC/PC, OM3, 50/125 мкм, 1 м, LSZH, 12 шт.

Комплект Legrand 032626 состоит из 12 многомодовых оптических пигтейлов категории OM3. Каждый пигтейл оснащён оптическим коннектором LC/PC и предназначен для оконцевания волоконно-оптических кабелей с диаметром сердцевины и оболочки 50/125 мкм.

Пигтейлы применяются при монтаже волоконно-оптических линий связи в телекоммуникационных шкафах, оптических кроссах, распределительных панелях и центрах обработки данных. Один конец пигтейла оснащён коннектором LC/PC, а свободный конец предназначен для соединения с волокном магистрального кабеля методом сварки.

Многомодовое волокно OM3 подходит для построения высокоскоростных оптических сетей, включая линии передачи данных со скоростью до 10 Гбит/с. Компактный разъём LC позволяет обеспечить высокую плотность подключений в оптических распределительных панелях.

Внешняя оболочка изготовлена из малодымного безгалогенного материала LSZH. При воздействии высокой температуры такая оболочка характеризуется пониженным дымовыделением и не выделяет коррозионно-активные галогенсодержащие газы, поэтому пигтейлы подходят для установки внутри общественных, административных, промышленных и телекоммуникационных объектов.

Основные характеристики:

• Тип изделия: комплект оптических пигтейлов;
• Бренд: Legrand;
• Артикул: 032626;
• Количество в комплекте: 12 шт.;
• Тип оптического волокна: многомодовое;
• Категория волокна: OM3;
• Диаметр волокна: 50/125 мкм;
• Тип коннектора: LC/PC;
• Длина каждого пигтейла: 1 м;
• Материал оболочки: LSZH, малодымный безгалогенный;
• Назначение: оконцевание и подключение волоконно-оптических кабелей;
• Применение: оптические кроссы, распределительные панели, телекоммуникационные шкафы и центры обработки данных.

Преимущества:

• Комплект из 12 пигтейлов для группового оконцевания оптических волокон;
• Поддержка высокоскоростных многомодовых линий связи;
• Компактные разъёмы LC для высокой плотности подключений;
• Оболочка LSZH с пониженным дымовыделением;
• Подходит для монтажа внутри телекоммуникационных и серверных помещений;
• Совместимость с оптическими распределительными решениями Legrand LCS³.

Патч-корд оптоволоконный Huawei FC-OM3-50m DLC/PC - DLC/PC MM 2.2мм 50 м OM3

Описание

Оптоволоконный патч-корд Huawei FC-OM3-50m предназначен для высокоскоростной передачи данных в телекоммуникационных сетях, дата-центрах и корпоративных системах. Данный кабель выполнен в многомодовом (MM) исполнении, поддерживает стандарт OM3 и обеспечивает надежное соединение между активными сетевыми устройствами.

Основные характеристики

• Модель: Huawei FC-OM3-50m
• Тип: Оптоволоконный патч-корд
• Разъемы: DLC/PC - DLC/PC
• Тип волокна: Многомодовое (MM)
• Диаметр кабеля: 2.2 мм
• Длина: 50 м
• Категория стандарта: OM3
• Рабочая длина волны: 850 нм / 1300 нм
• Максимальная скорость передачи: До 10 Гбит/с
• Материал оболочки: LSZH (Low Smoke Zero Halogen)
• Минимальный радиус изгиба: 30 мм
• Температура эксплуатации: -20°C до +70°C

Особенности

• Соответствие стандарту OM3 для высокоскоростных соединений.
• Разъемы DLC/PC обеспечивают минимальные потери сигнала.
• Гибкая и прочная оболочка из LSZH снижает выделение дыма при возгорании.
• Поддержка скорости передачи данных до 10 Гбит/с.

Применение

• Дата-центры и серверные помещения.
• Локальные вычислительные сети (LAN).
• Телекоммуникационные системы.
• Соединение коммутаторов, маршрутизаторов и серверов.

Созданный для современных специалистов по волоконно-оптическим сетям, этот компактный и лёгкий прибор объединяет четыре основные функции в одном портативном устройстве: измеритель оптической мощности, частотный тестер, визуальный локатор повреждений и тестер целостности RJ-45.
Измеритель оптической мощности обеспечивает точные измерения на наиболее распространённых длинах волн, что гарантирует комплексное тестирование различных конфигураций оптоволоконных линий. Визуальный локатор повреждений и тестер RJ-45 расширяют функциональность прибора, позволяя решать широкий спектр задач по диагностике сетей и кабельных соединений.
Эффективность и простота использования - ключевые преимущества V30X. Большой, чёткий дисплей повышает удобство работы и делает управление прибором интуитивно понятным даже для специалистов с минимальной подготовкой. Оснащённый современным разъёмом USB-C для зарядки, тестер обеспечивает быструю готовность к работе и высокую производительность.
Независимо от условий эксплуатации — в полевых условиях или в лаборатории — INNO V30X является незаменимым инструментом в арсенале волоконно-оптического специалиста, обеспечивая надёжные измерения и оптимизированные рабочие процессы в любой среде. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Длины волн: 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 нм
Единицы измерения: dBm, mW, W, nW
Частоты модуляции: 270 Гц / 1 кГц / 2 кГц
Диапазон измерений: от −70 dBm до +10 dBm (опционально: от −50 dBm до +26 dBm)
Мощность передатчика (лазера VFL): 1 мВт (650 нм)
Диапазон радиочастот: N/A или «не применимо»
Погрешность: ±5 %
Разрешение: 0,01 dBm
Тип сенсора: InGaAs
Линейность: ±2 %
Визуальный локатор повреждений (VFL)

Длина волны: 650 нм ±15 нм
Выходная мощность: 1 мВт
Режимы работы:
постоянное свечение
медленное мигание
быстрое мигание
Тест целостности линии: быстрый / медленный режим (0,5 / 1 сек)
Автоотключение: ВКЛ / ВЫКЛ
Питание

Источник питания: литий-ионный аккумулятор 3,7 В
Интерфейс зарядки: USB Type-C
Ёмкость аккумулятора: 700 мА·ч (перезаряжаемый)
Физические характеристики

Вес: 250 г
Габариты: 128 × 61 × 32 мм (В × Ш × Г)
Условия эксплуатации

Рабочая температура: от −10 °C до +60 °C
Температура хранения: от −20 °C до +70 °C
КОМПЛЕКТАЦИЯ
Многофункциональный тестер оптического волокна V30X-1 шт.
Кабель USB-C — USB-C-1 шт.
Руководство по эксплуатации-1 шт.
Транспортировочная сумка-1 шт.

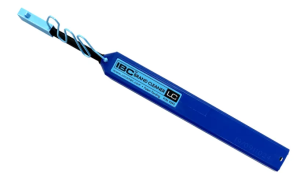

Product Type
Fiber Cleaning Kit

Colour
Blue

Interface
LK

Height
17.5 mm | 0.689 inches

Width
17.5 mm | 0.689 inches

Length
181 mm | 7,126 inches

Ecological space
Indoors

Package Quantity
1

УЗК 11/150 это - устройство затяжки кабеля. УЗК-11/150 представляет из себя пруток который намотан на катушку и закреплен на тележке. Тележка УЗК 11/150 снабжена колесами для быстрого и удобного перемещения. Цифры 11/150 указывают какого диаметра пруток, и какова его длина. Диаметр/длина - 11мм диаметр/ длина 150метров. Пруток для УЗК-11/150 диаметром Ø 11мм и длиной 150метров оконечен с двух сторон наконечниками для удобства затяжки кабеля. Сам пруток изготовлен из композитного материала (это стекловолокно) и покрыт оплеткой - оболочкой, для удобства работы и увеличения срока службы. Стеклопруток - диэлектрический. Полиэтиленовое покрытие УЗК защищает стеклопруток от расслоения (разрушения) и снижает трение, значительно облегчая тем самым протяжку УЗК в кабельной канализации, межэтажных конструкциях, трубах, кабельных стояках, кабель-каналах и т.д. УЗК-11/150 применяют для затяжки кабеля провода и телекоммуникационных линий связи, закладки заготовки в колодцы и канализации связи, прокладки проводки электросвязи в кабельных каналах действующих электроустановок, в трубах городской канализации для устранения засоров и видеоинспекции.
Особенности:
-прочные металлические колеса с прорезиненными катками;
-простая система замены кассеты;
-оптимальный баланс надежной конструкции, размеров и веса;
-удобная транспортабельность тележки.
Технические характеристики УЗК-11/150
Диаметр стеклопрутка 11мм.
Длина стекло-прутка 150м.
Минимальный радиус изгиба корда 400мм
Температура эксплуатации от -10º до +45º С
Относительная влажность 98%
Масса УКЗ-11/150 с прутком около 35кг.
Разрушающее напряжение корда при статическом изгибе поперек волокон не менее 300мПа
Разрушающее напряжение корда при сжатии вдоль оси, не менее мПа150,
Принцип работы УЗК:
Концы стеклопрутка армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка накручивается грузовой наконечник. Стеклопруток разматывается с кассеты и подается в колодец, при этом кассета придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При вводе стеклопрутка в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.
При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.

, то надёжный помощник для каждого волоконно-оптического специалиста, работающего непосредственно на объектах развертывания сетей. Разработанный с учётом реальных условий эксплуатации, View300 обеспечивает удобный и непрерывный процесс тестирования, объединяя все необходимые инструменты в одном компактном портативном устройстве.
Оснащённый 4,3-дюймовым сенсорным экраном и интуитивно понятным интерфейсом, прибор обеспечивает наглядность и уверенность при выполнении любых задач — от поиска повреждений до проверки параметров линии — без снижения темпов полевых работ.
Ключевым элементом View300 является функция Event Map — OTDR-приложение, которое упрощает тестирование оптоволокна за счёт автоматического анализа и представления результатов в понятном визуальном формате. Это снижает сложность измерений и минимизирует вероятность ошибок, обеспечивая точную диагностику независимо от уровня опыта специалиста.
Благодаря встроенным функциям, таким как визуальный локатор повреждений (VFL), измеритель оптической мощности и источник излучения, View300 поддерживает широкий спектр измерительных задач — от поиска неисправностей до подтверждения качества линии.
Созданный специально для современных высокоскоростных сетей FTTx, View300 объединяет функциональность, точность и простоту использования в одном полностью готовом к работе приборе. Независимо от того, используется ли он опытными инженерами или начинающими техниками, View300 позволяет уверенно получать надёжные результаты, ускоряя развертывание сетей и поддерживая высокий уровень производительности волоконно-оптической инфраструктуры.
ОБЩИЕ СВЕДЕНИЯ
Дисплей 4,3 дюйма, 480×272, IPS TFT-LCD, емкостной сенсорный экран с мультитачем
Тип волокна Одномодовое, G.652
Длина волны 1310 нм / 1550 нм ±20 нм
Максимальный динамический диапазон 28 / 26 дБ (1310 / 1550 нм)
Мертвая зона (событие / затухание) 2 / 8 м
Диапазон измерений 100 м – 96 км
Ширина импульса 3нс / 5нс / 10нс / 20нс / 30нс / 50нс / 80нс / 160нс / 320нс / 500нс / 800нс / 1 мкс / 2 мкс / 3 мкс / 5 мкс / 8 мкс / 10 мкс
Погрешность определения расстояния ±(1 м + интервал × 0,005% × расстояние)
Точность измерений 3 нс – 20 нс
Линейность ±(1 м + разрешение выборки + 0,005% × расстояние измерения)
Количество точек выборки 64 000 точек
Разрешение выборки 0,03 м – 4 м
Потери (Loss) Разрешение: 0,01 дБ, Порог: 0,02 дБ
Разрешение по расстоянию 0,1 м
Показатель преломления (Refractive Index) 1,000000 – 2,000000
Отражательная способность (Reflecting Specularity) ±3 дБ
Формат файлов SOR, PDF
Режим анализа потерь TPA (метод 2 точек)
Класс лазерной безопасности 2
Оптический разъём По умолчанию: UPC / APC;
Опционально: SC / FC
Питание Адаптер AC/DC: Вход 100–240 В, 50/60 Гц, 0,3 А; Выход: 5 В, 2 А; аккумулятор: литий 3,7 В, 2500 мА·ч
Время работы от батареи Режим ожидания ≥ 6 ч; непрерывная работа ≥ 4 ч
Сохранение данных Внутренняя память: 8 ГБ EMMC; поддержка TF-карты и USB-флешки
Зарядка USB Type-C; разъемы: USB 2.0, TF
Беспроводная связь WiFi, 4G LTE Cat.1, GPS
Вес ≤ 472 г (с батареей)
Габариты 180 × 95 × 40 мм
Условия эксплуатации и хранения
Условия эксплуатации-Влажность: 0–95%, без конденсата. Температура: -10…+50 °C
Условия хранения-Влажность: 0–95%, без конденсата. Температура: -20…+60 °C
Технические характеристики VFL & OPM
Экспортная длина волны: соответствует длинам волн OTDR
Тип лазера: FP-LD
Выходная мощность: ≥ -5 дБм
Стабильность: CW, ±0,5 дБ / 15 мин (после 15 минут прогрева)
Оптический разъём: SC / APC (сменные FC, LC) Режим работы: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц
OPM (Оптический измеритель мощности)
Диапазон длин волн: 800 ~ 1700 нм
Калибровочная длина волны: 850 ~ 1650 нм
Диапазон измерений: -70 ~ +6 дБм (по умолчанию), -50 ~ +26 дБм (опционально)
Идентификационная частота: CW / 270 Гц / 330 Гц / 1 кГц / 2 кГц Разрешение: 0,01 дБ
Погрешность: ±5%
Оптический разъём: универсальный FC / SC / ST Пункты VFL (Визуальный источник волоконной линии)
Длина волны: 650 нм ±20 нм
Выходная мощность: 1 мВт
Режим работы: CW / 1 Гц / 2 Гц
Оптический разъём: универсальный FC / SC / ST

Рефлектометр оптический от INNO INSTRUMENT – A870, представляет собой компактное устройство, со всем набором функций для измерения оптических линий, в том числе и распределительных сетей PON. Рефлектометр имеет рабочие длины волн 1310/1550 нм с динамическим диапазоном 35/32 дБ, что вместе со специально оптимизированным программным обеспечением дает возможность измерять и анализировать сети PON с делителями до 1х68. Все операции и просмотр рефлектограмм с анализом выполняется на большом 7″ сенсорном экране с помощью оптимизированного под сенсор интерфейса. Параллельно эти же функции дублируются механическими кнопками. Аппарат оснащается аккумуляторной батареей большой емкости (5800 мАч) Как опция, рефлектометр А870 может быть оснащен источником красного света 650 нм, стабилизированным источником излучения 1310/1550 нм и измерителем оптической мощности. Кроме того предусмотрена возможность подключения электронного микроскопа для проведения диагностики оптических коннекторов.

Основные характеристики A870

Дисплей

• 7″ цветной сенсорный TFT ЖК с разрешением 800х480
Единицы измерения

• м / км /
Динамический диапазон

• 35дБ / 32дБ (1310нм / 1550нм)
Диапазон сканирования (км)

• 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 360 км
Длительность импульса

• 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 10мкс, 20мкс
Мертвая зона объекта

• 0.8м
Мертвая зона на входе

• 3м
Погрешность расстояния

• ±(1м+Дистанция×2.5×10-5 +Разрешение)
Погрешность затухания

• ±0.2дБ or ±0.05дБ / дБ
Число отчетов

• 150,000 точек
Отображение сплиттеров

• Разветвители до 1:68
Управление

• Тачскрин и кнопки
Ресурс аккумулятора
Формат файлов

• SOR(Telcordia), BMP, JPG, PDF
Интерфейс

• USB 2.0
Возможные типы оптических коннекторов

• APC(FC, SC), UPC(FC, SC)
Сетевой адаптер

• Вход: AC 100-240В, 50-60Гц; Выход DC 19V3.42A



Габариты

• ВхДхШ(275 x 68 x178 мм, без бампера)
Вес

• 1.78кг с батареей
Условия эксплуатации

• -10~50℃
Условия хранения

• -20~60℃
• Влажность 0~95% (без конденсата)
