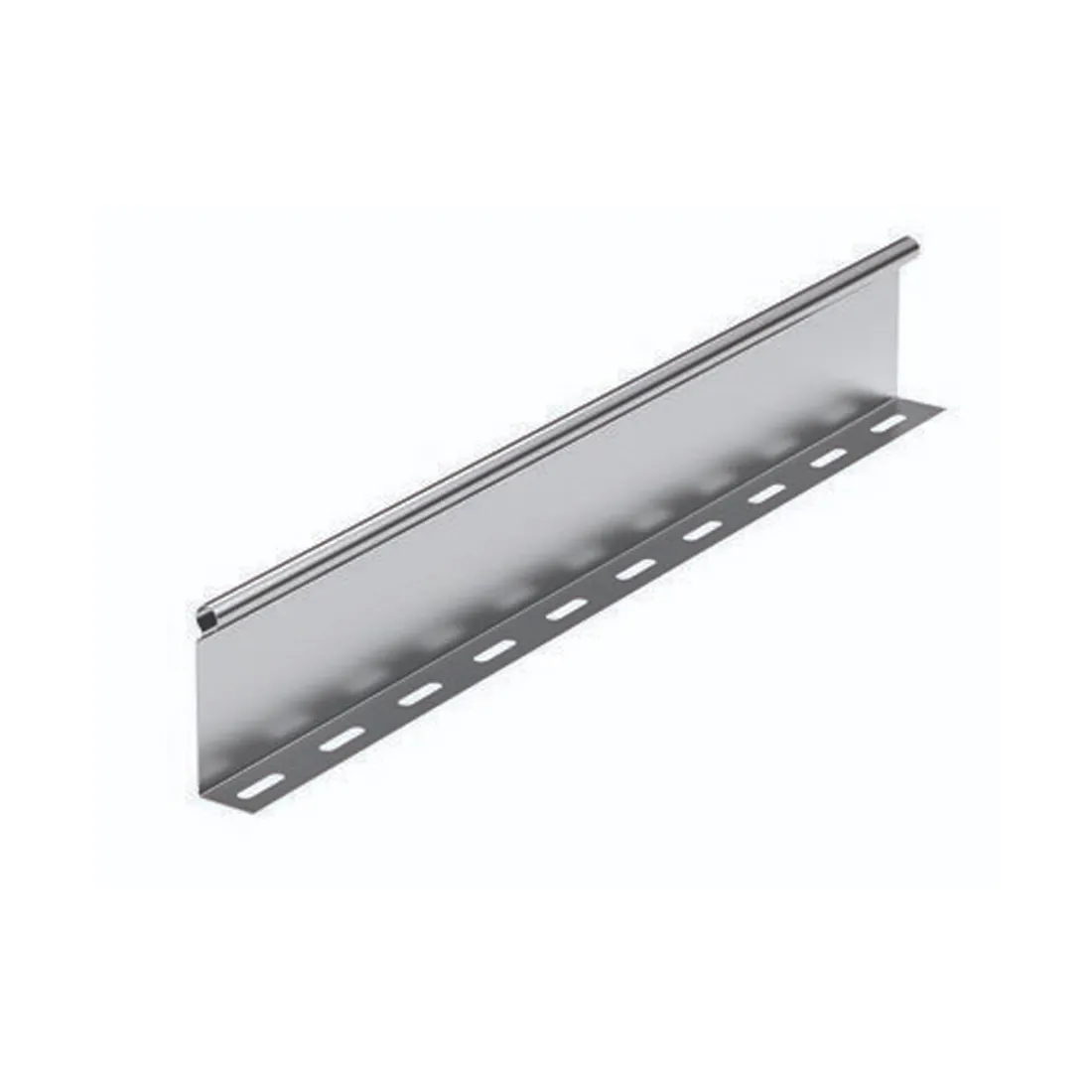

Перегородка SEP DKC 36480 L3000 Н50

Замковая Х-секция монтажного лотка North Aurora ЛМЗХ 100*50-0,7-ОЦ
Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Крышка с заземлением на лоток DKC 35522 осн.100 L3000

Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа-мама», соединение можно при необходимости зафиксировать болтами.
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 100 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".

СЗС монтажного лотка North Aurora ЛМЗС 100*50-0,7-90-ОЦ
Спуск монтажного лотка на угол 90 градусов, из оцинкованной стали. Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Безвинтовое крепление для проволочного лотка, DKC, FC37304R, сталь, оцинкованное по методу Сендзимира

Безвинтовое крепление DKC FC37304R предназначено для быстрого и надежного продольного соединения секций проволочных кабельных лотков. Аксессуар обеспечивает прочную механическую фиксацию элементов трассы без использования винтов, гаек и дополнительного крепежа, значительно сокращая время монтажа.

Изделие применяется при строительстве кабеленесущих систем в центрах обработки данных, серверных, промышленных предприятиях, административных, коммерческих и общественных зданиях. Безвинтовое соединение позволяет быстро объединять секции проволочных лотков, сохраняя надежность конструкции и обеспечивая удобство дальнейшего обслуживания кабельной трассы.

Крепление изготовлено из высококачественной стали с защитным покрытием, выполненным методом горячего цинкования по Сендзимиру. Такое покрытие обеспечивает устойчивость изделия к коррозии и механическим воздействиям при эксплуатации внутри помещений, а также увеличивает срок службы всей кабеленесущей системы.

Простая конструкция позволяет выполнять монтаж без специального инструмента, что особенно удобно при установке протяжённых кабельных трасс. Крепление полностью совместимо с проволочными лотками DKC и является штатным аксессуаром системы F5 Combitech.

Основные характеристики:

• Тип изделия: безвинтовое крепление (продольный соединитель);
• Бренд: DKC;
• Артикул: FC37304R;
• Серия: F5 Combitech;
• Назначение: продольное соединение секций проволочных лотков;
• Тип соединения: безвинтовой разъём;
• Материал: сталь;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира;
• Длина: 237 мм;
• Ширина: 30 мм;
• Монтаж: без применения винтов и гаек;
• Совместимость: проволочные кабельные лотки DKC серии F5 Combitech.

Преимущества:

• Быстрое соединение секций проволочного лотка без дополнительного крепежа;
• Сокращение времени монтажа кабеленесущей системы;
• Надежная механическая фиксация соединения;
• Высокая коррозионная стойкость благодаря покрытию по методу Сендзимира;
• Полная совместимость с системой DKC F5 Combitech;
• Прочная конструкция из оцинкованной стали с длительным сроком службы.

СЗП монтажного лотка North Aurora ЛМЗП 200*50-0,7-90-ОЦ
Подъем монтажного лотка на угол 90 градусов, из оцинкованной стали. Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Легкая консоль потолочная, DKC, FBA3010, осн.100 мм, толщина 2 мм

Легкая потолочная консоль DKC FBA3010 предназначена для крепления проволочных кабельных лотков шириной до 100 мм. Изделие используется при построении кабельных трасс на базе системы проволочных лотков F5 Combitech и обеспечивает надежную фиксацию лотка при потолочном или настенном монтаже.

Конструкция консоли рассчитана на безвинтовой монтаж проволочного лотка, что сокращает количество крепежных операций и позволяет ускорить сборку кабеленесущей системы. Максимально допустимая нагрузка составляет 100 кг, или 0,98 кН, благодаря чему консоль подходит для монтажа кабельных трасс с существенной эксплуатационной нагрузкой.

Изделие изготовлено из стали толщиной 2 мм с защитным цинковым покрытием, нанесенным горячим способом по методу Сендзимира. Такое исполнение обеспечивает механическую прочность и устойчивость поверхности к коррозии при эксплуатации кабеленесущей системы.

Консоль может использоваться для крепления как к потолку, так и к стене или монтажному профилю. Она применяется при прокладке силовых, информационных и слаботочных кабелей в промышленных, административных, коммерческих, инфраструктурных и технических помещениях. Изделие также подходит для применения в системах, где требуется обеспечение целостности электрической цепи при пожаре.

Основные характеристики:

• Тип изделия: легкая потолочная консоль;
• Бренд: DKC;
• Артикул: FBA3010;
• Серия: F5 Combitech;
• Назначение: крепление проволочных кабельных лотков;
• Максимальная ширина лотка: 100 мм;
• Высота консоли: 250 мм;
• Длина: 100 мм;
• Ширина: 41 мм;
• Толщина стали: 2 мм;
• Материал: сталь;
• Покрытие: горячая оцинковка по методу Сендзимира;
• Цвет: светло-серый;
• Максимально допустимая нагрузка: 100 кг;
• Несущая способность: 0,98 кН;
• Тип монтажа лотка: безвинтовой;
• Варианты установки: потолок, стена или монтажный профиль;
• Подходит для обеспечения целостности цепи при пожаре: да;
• Совместимость: проволочные лотки DKC серии F5 Combitech.

Преимущества:

• Быстрый безвинтовой монтаж проволочного лотка;
• Возможность потолочной и настенной установки;
• Максимальная допустимая нагрузка до 100 кг;
• Прочная конструкция из стали толщиной 2 мм;
• Защитное цинковое покрытие по методу Сендзимира;
• Подходит для кабельных трасс шириной до 100 мм;
• Совместимость с системой проволочных лотков DKC F5 Combitech;
• Возможность применения в системах с требованиями к сохранению целостности электрической цепи при пожаре.

СЗС монтажного лотка North Aurora ЛМЗС 300*50-0,7-90-ОЦ
Спуск монтажного лотка на угол 90 градусов, из оцинкованной стали. Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Проволочный лоток 30х100 DKC FC3010 L3000
Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 30 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Лоток перфорированный DKC 35260 50х50 L3000

Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1,2 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 50 мм и ширину 50 мм, толщина стали - 1,2 мм, длина секции - 3000 мм.
