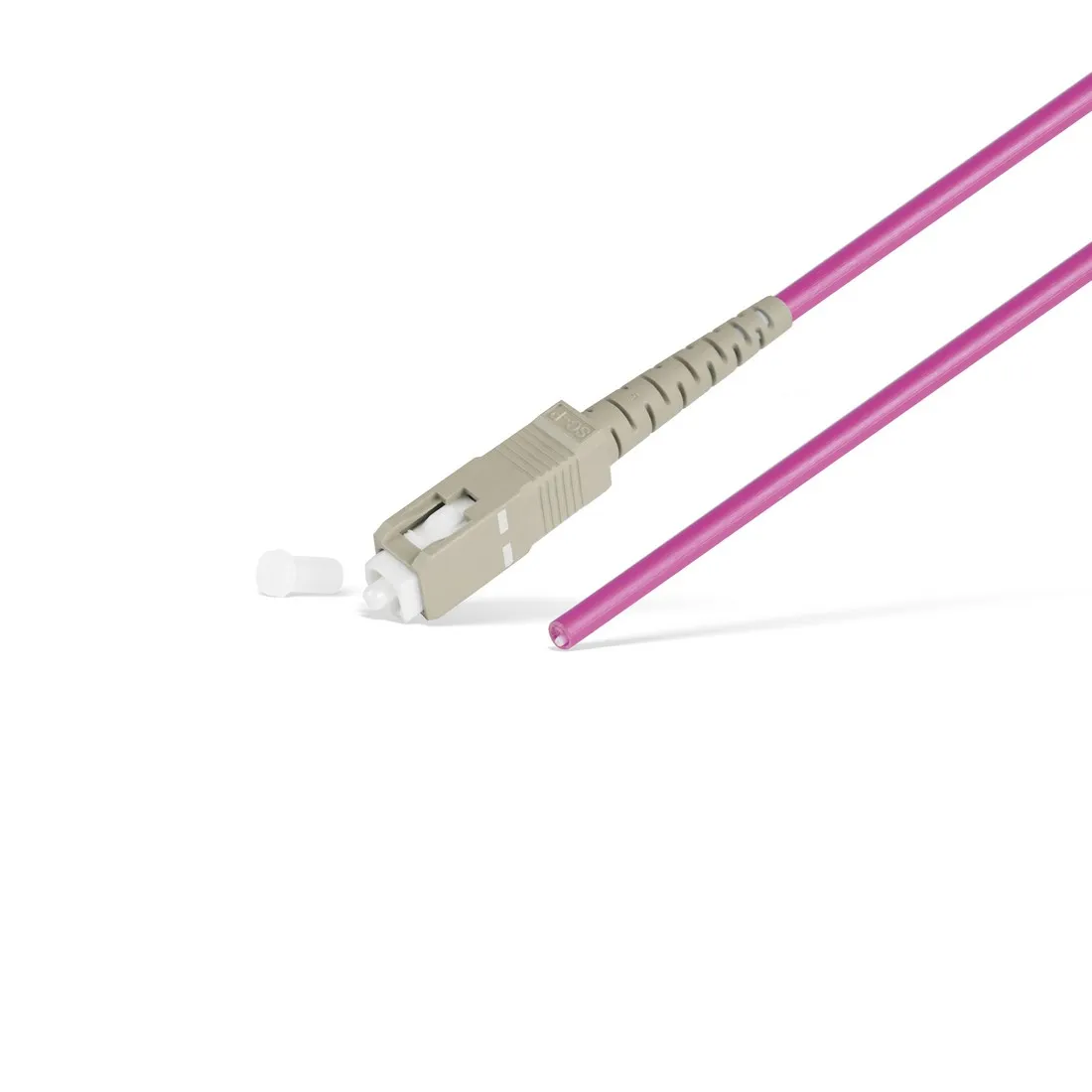

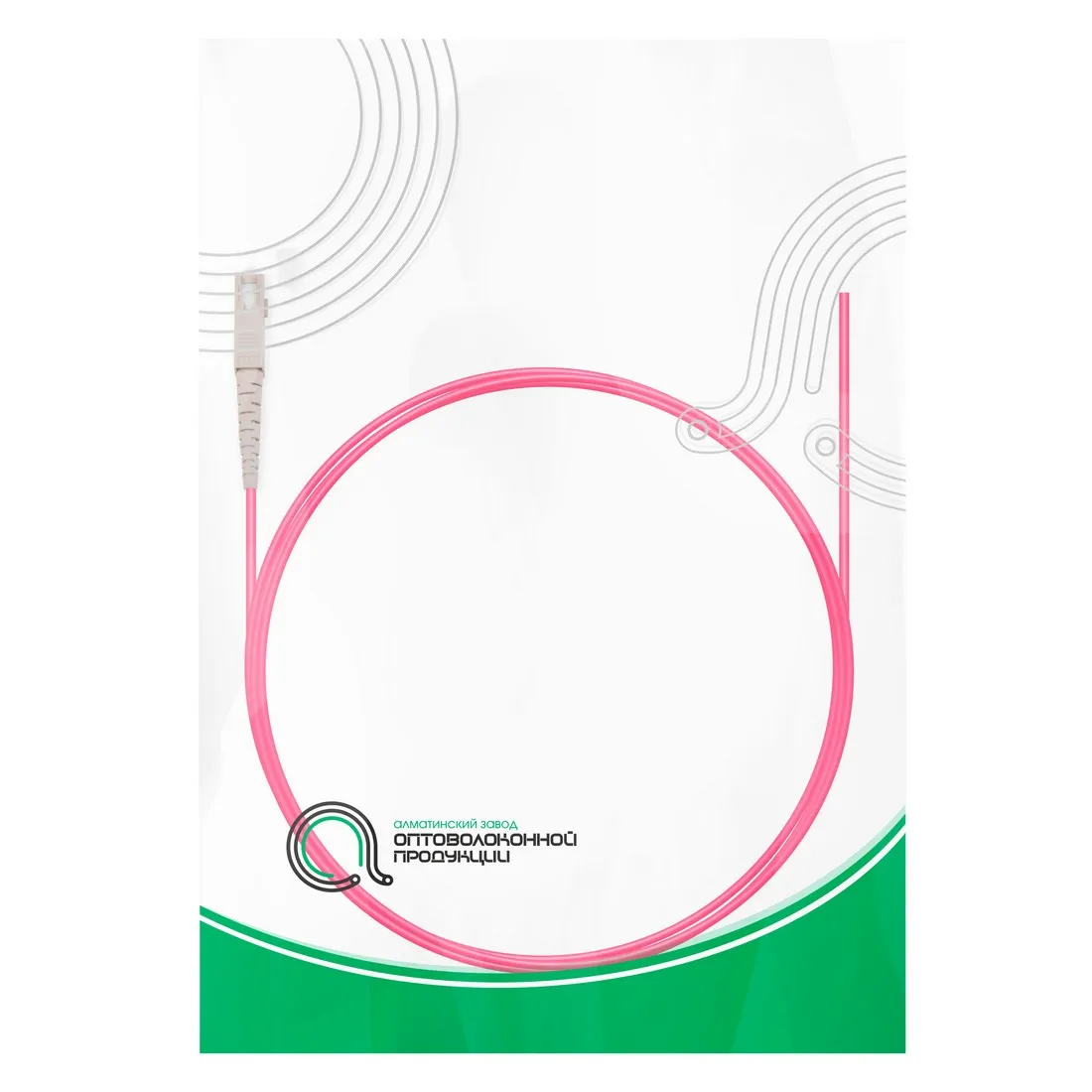

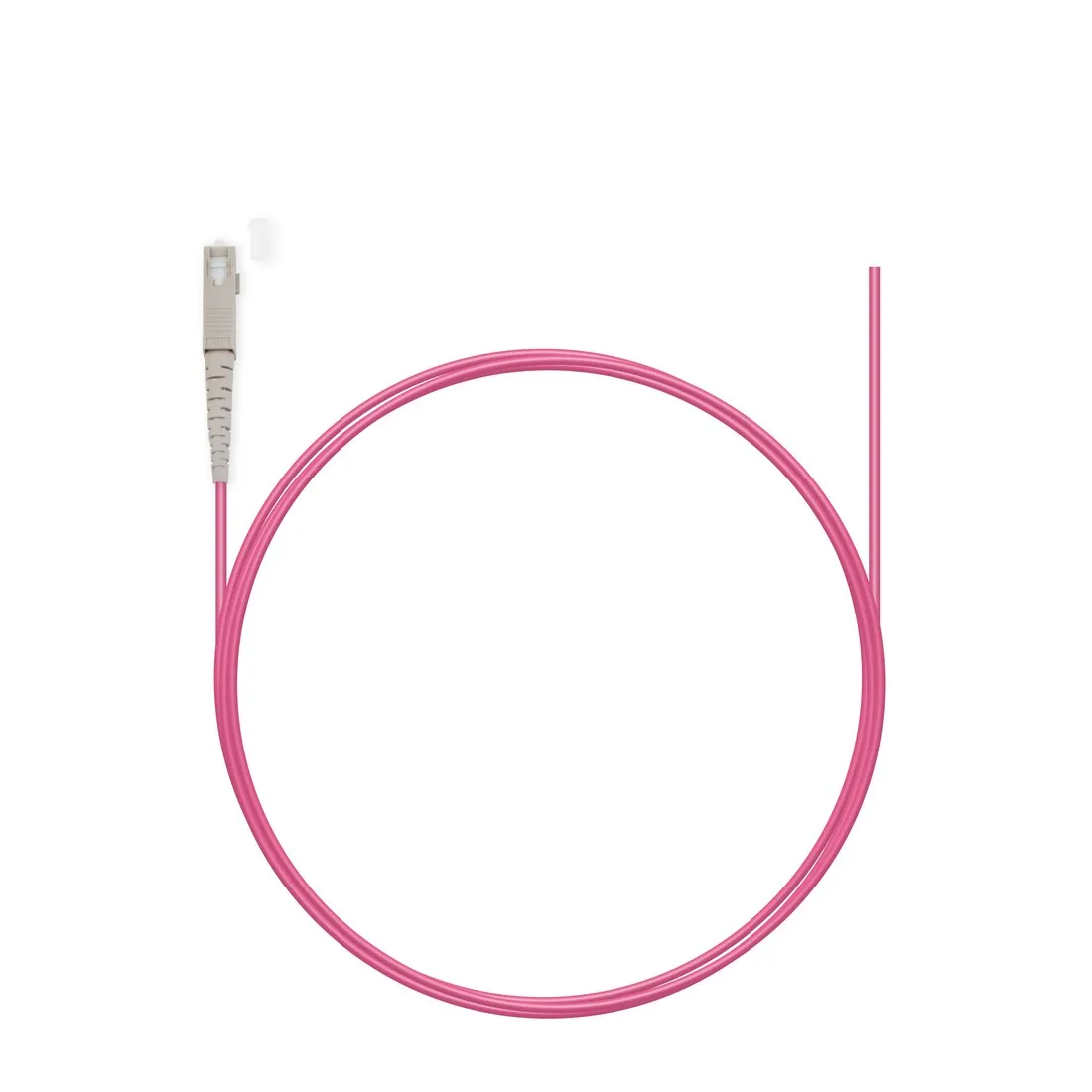

Пигтейл Оптический SC/UPC MM OM4 50/125 3.0 мм 1.5 м

<

Поддерживающий промежуточный зажим А-Оптик АО-SSC

Поддерживающий промежуточный зажим А-Оптик АО-SSC используются для подвеса самонесущих оптических кабелей и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. (разрушающая нагрузка 8Кн) .
Состоит состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз. В натяжном зажиме SSC в пластиковых соединительных пластинах имеются отверстия диаметром 15 мм. Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта
Диаметр закрепляемого несущего элемента волоконно-оптического кабеля составляет 4-5 и 5-9 мм в зависимости от стороны крепления,
Основные особенности :
-Поддерживающий промежуточный зажим А-Оптик АО-SSC имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9 мм в большой);
-зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
-винты затягиваются с помощью шестигранного ключа;
-пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
-стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
-детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

Адаптер переходной А-Оптик SC/APC-SC/UPC SM Simplex

Оптический адаптер (также известен как оптический соединитель или оптический куплер) представляет собой небольшое пассивное устройство, предназначенное для точного сопряжения и соединения двух оптических волокон или коннекторов, обеспечивая минимальные потери сигнала при передаче света.
Основные функции и преимущества адаптера:
Обеспечивает высокоточное совмещение торцевых поверхностей волокон, позволяя передать оптический сигнал с минимальными потерями.
Имеет низкие потери при вводе/выводе (insertion loss), а также хорошую воспроизводимость и взаимозаменяемость.
Подходит для одинаковых или различных типов активных коннекторов, используемых в волоконно-оптических линиях.
Перед отправкой каждый адаптер проходит функциональные испытания.
Технические характеристики:
Материал корпуса -Металл/пластик
Материал направляющей втулки-Керамика/ металл
Рабочая температура -от –40 °C до +85 °C
Температура хранения -от –40 °C до +85 °C
Области применения:
Волоконно-оптические телекоммуникационные сети
Сети кабельного телевидения
Системы абонентского доступа
Локальные вычислительные сети

Кабель оптоволоконный Кабель оптоволоконный ИК/Т-М4П-А48-8.0кН
Назначение:
Оптический кабель типа ИК/Т-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями:
Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Внешний силовой элемент – стальной трос.
Сердечник - повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) - стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Гидроизоляция сердечника - гидрофобный заполнитель.
Обёртка скрутки - ПЭТ лента.
Обмотка сердечника - полиэстеровые нити.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 60 до +70 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 60 до +70 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 8кН.
Статическое растягивающее усилие - 7 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 143 кг .
Строительная длина - 4 км .
Наружный диаметр/габариты - 8,8/17,1мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Кронштейн А-Оптик АО-CA 1500

Кронштейн А-Оптик АО-CA 1500 редназначен для воздушной подвеса самонесущего оптического кабеля связи на промежуточных опорах ВЛ до 20 кВ, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений. Корпус кронштейна выполнен сделан из сплава алюминия. Данные узлы крепления выполнены из прочного и долговечного материала, способного много лет выдерживать дождь или солнечные лучи. Монтажная лента, используемая в комплекте с узлами крепления кабеля, позволяет закреплять кабель не только на столбах и опорах прямоугольного сечения, но и монтировать его на столбы с круглым сечением, или на опоры, имеющие острые, выступающие углы.Конструкция кронштейна позволяет крепить его двумя стальными лентами со скрепами к опоре, или двумя болтами диаметром 14 или 16 мм. Крепление осуществляется двумя болтами диаметром 14 или 16 мм, либо с помощью двух бандажей из нержавеющей бандажной ленты 20х0.7 мм

Патч Корд Оптоволоконный SC/UPC-SC/UPC SM 9/125 Simplex 2.0мм 1 м
Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд SC/UPC-SC/UPC представляет собой отрезок симплексного оптического кабеля длиной 1 метр и внешним диаметром 2 мм, оконцованный с двух сторон коннекторами SC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов SC-SC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоконные системы передачи данных;
Оптоволоконные сети доступ;
Оборудование для диагностики.

Патч Корд Оптоволоконный LC/UPC-LC/UPC SM 9/125 Simplex 2.0мм 1 м
Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок симплексного оптического кабеля длиной 1 метр и внешним диаметром 2 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоконные системы передачи данных;
Оптоволоконные сети доступ;
Оборудование для диагностики.

Сплайс-кассета Сплайс кассета АО-8022, Серый
Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" . Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.
Характеристика
1. Температура окружающей среды: -25℃~+65℃
2. Относительная влажность: ≤85% (30 ℃)
3. Атмосферное давление: 70~106кПа
4. Сопротивление изоляции: ≥2×10 МОм/500 В (постоянный ток)
5. материал -пластик
6. Радиус изгиба волокна гарантирован более 40 мм: ≥ 40 мм. Лоток для сращивания оптоволоконных кабелей с 24 жилами
7. Цвет-серый

Патч Корд Оптоволоконный SC/UPC-LC/UPC SM 9/125 Simplex 2.0мм 1 м
Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд SC/UPC-LC/UPC представляет собой отрезок симплексного оптического кабеля длиной 1 метр и внешним диаметром 2 мм, оконцованный с одной стороны коннекторами SC и LC - c другой, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов SC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоконные системы передачи данных;
Оптоволоконные сети доступ;
Оборудование для диагностики.
