Приёмная карта NV3210

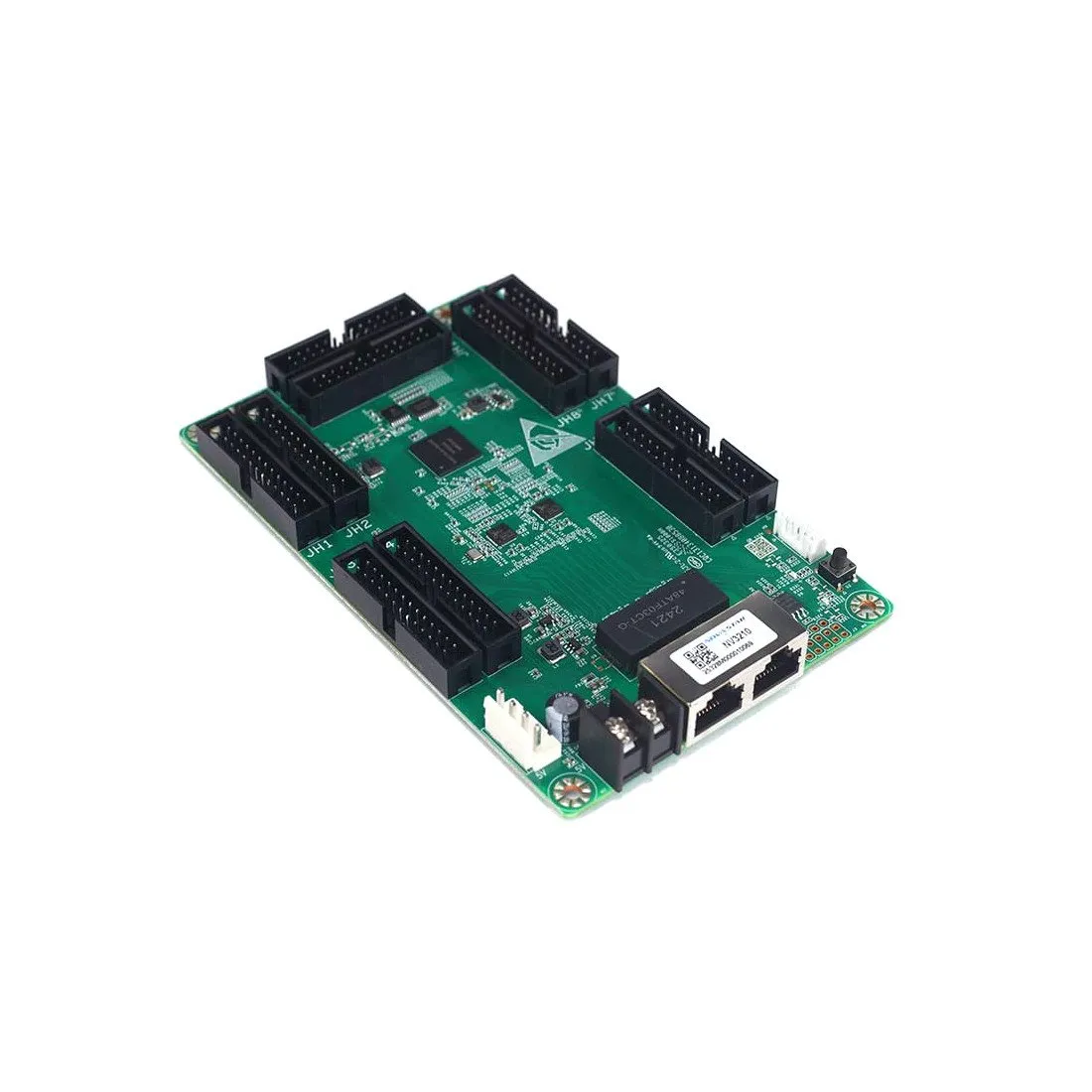

Приёмная карта NV3210 является высокопроизводительным модулем для LED-дисплеев с расширенными функциями цветокоррекции, градации и поддержкой HDR. Она поддерживает такие технологии, как цветовое управление (Color Management), режим 18bit+, HDR10 (соблюдает стандарты SMPTE ST 2084 и SMPTE ST 2086), HLG, калибровку яркости и цветности на уровне пикселя, функцию «быстрой корректировки» тёмных или ярких линий, многопартийную регулировку (multi-batch), низкую задержку, 3D-режим, индивидуальную настройку гаммы для каналов RGB и вращение изображения на 90°. Карта использует 10 стандартных разъёмов HUB320F для стабильной передачи данных, поддерживает до 40 групп данных RGB реальных пикселей, либо 40 групп 3-светодиодных субпикселей, либо 30 групп 4-светодиодных субпикселей.

Преимущества

• Высокая цветовая точность: поддержка стандартов Rec.709, DCI-P3, Rec.2020 и возможность пользовательских цветовых пространств.
• Режим 18bit+ — улучшенная градация оттенков, устранение потери градации при низкой яркости.
• Поддержка HDR10 и HLG, соответствие стандартам SMPTE ST 2084/2086 — реальные преимущества для сред премиум-класса.
• Пиксельная калибровка яркости и цветности — повышает однородность изображения.
• Быстрая корректировка тёмных или ярких линий при стыковке модулей — важна для больших экранов.
• Низкая задержка и поддержка 3D-режима — подходит для сцен, эфиров и интерактивных приложений.
• Компактный интерфейс с 10 HUB320F разъёмами, что обеспечивает стабильную передачу данных и широкую нагрузочную способность.

Особенности и функции

• Цветовое управление: поддержка стандартных цветовых пространств (Rec.709, DCI-P3, Rec.2020) и пользовательских GAMUT.
• 18bit+ режим — улучшенная градация оттенков.
• HDR поддержка: HDR10, HLG, соответствие стандартам SMPTE ST 2084 и ST 2086.
• Пиксельная калибровка яркости и цветности.
• Функция «быстрой корректировки» ярких/тёмных линий.
• Многопакетная регулировка (multi-batch adjustment).
• Низкая задержка (Low Latency).
• 3D поддержка.
• Индивидуальная настройка гаммы для каналов RGB.
• Вращение изображения на 90° (Image Rotation).

Нагрузка и совместимость

• Использует 10 HUB320F стандартных разъёмов.
• Поддерживает до 40 групп RGB реальных пикселей или 40 групп 3-LED субпикселей или 30 групп 4-LED субпикселей.
• Максимальная нагрузка на карту (для driver IC типа PWM) при использовании контроллеров M3: 512 × 512 @ 60 Hz (8-bit видео источники) / 512 × 384 @ 60 Hz (10-bit и 12-bit).
• Максимальная нагрузка на карту (PWM) при контроллерах COEX: 512 × 512 @ 60 Hz (8-bit/10-bit) / 512 × 384 @ 60 Hz (12-bit).
• Для driver IC общего типа: при M3 контроллерах — 512 × 384 @ 60 Hz (8-bit) / 256 × 384 @ 60 Hz (10-bit/12-bit); при COEX контроллерах — 512 × 384 @ 60 Hz (8-bit/10-bit) / 256 × 384 @ 60 Hz (12-bit).

Области применения

• Фиксированные LED-видеостены с высоким требованием к качеству изображения: контрольные комнаты, диспетчерские пункты, корпоративные шоурумы.
• Арендные LED-экраны и сцены — благодаря поддержке цветокоррекции, HDR и 3D.
• Установки с высокими требованиями по однородности изображения, где важна точная настройка яркости и цвета.
• Проекты с комплексной интеграцией, например, сферические и многоугольные дисплеи, где требуется вращение изображения.
