Расширитель беспроводного сигнала Dahua DHI-ARM808-RS

Адресный модуль контроля и управления DHI-HY-1410, имеет по одному входу для контроля устройств с НР контактами и одному выходу сухой контакт для управления периферийными устройствами, и должны подключаться только к совместимым адресным приемно-контрольным приборам Dahua.

• Низкое токопотребление.
• Простая установка.
• Низкая вероятность ошибок при подключении (полярность не важна).
• Стабильная работа, встроенный микропроцессор.

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 150 мкА.
• Рабочий ток: ≤ 9 мА.

• Индикатор входа: красный светодиод мигает каждые 6 секунд, а при неисправности мигает каждые 2 секунды.
• Индикатор выхода: красный светодиод постоянно выключен при нормальной работе и мигает каждые 2 секунды при возникновении неисправности.

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 120 г.

• Стандарт соответствия: EN54-18.

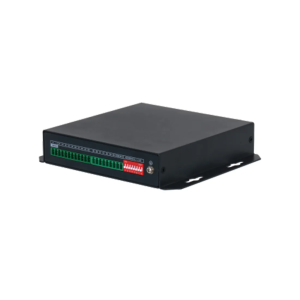

Расширение на 8 зон.
1-канал выхода тревоги.
Протокол M-Bus.
Применяется в ARC9016C-V3.

Характеристики питания

• Рабочее напряжение: 12 В постоянного тока, 2 Вт.

• Неуправляемый контроллер.

• Протокол связи: M-Bus.
• Скорость передачи данных: 9600 бит/с.
• Количество зон: 8.
• Количество тревожных выходов NC/COM/NO: 1.

• Размеры (с основанием): 136,0 мм × 132,0 мм × 30,0 мм.
• Вес (с основанием): 600 г.

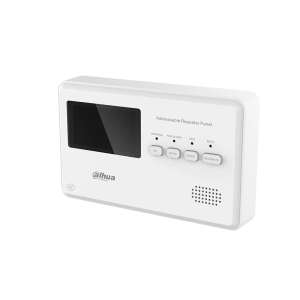

Адресная панель-ретранслятор DHI-HY-1330 дублирует экран приемно-контрольного прибора и отображает информацию о состоянии адресных устройств на шлейфе.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 24 В постоянного тока.
• Ток контроля: ≤ 2 мА.
• Максимальный рабочий ток: ≤ 10 мА.

• Работает: зеленый индикатор мигает каждые 6 секунд во время опроса, быстро мигает во время сбоя.
• Тревога: красный индикатор горит во время тревоги.
• Самотестирование: желтый индикатор продолжает гореть во время самотестирования. Отключение звука: желтый индикатор продолжает гореть при нажатии кнопки «Тест/Отключение звука».
• Емкость дисплея: 999 единиц информации о тревоге.
• Дисплей: ЖК-экран 64×128.

• Проводка: Двухпроводная, без полярности.
• Метод адресации: Электрический энкодер.
• Диапазон адресов: 1–254.
• Расстояние связи: 1500 м.

• Мощность звукового сигнала не менее: 65 дБ–115 дБ на расстоянии 1 м.

• Рабочая температура: от –10°C до +40°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием):180,0 мм × 110,0 мм × 32,0 мм.
• Вес (с основанием): 270 г.

• Стандарт соответствия: EN54-2.

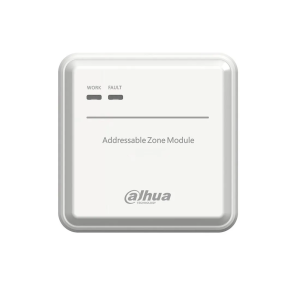

Адресный модуль шлейфа Dahua DHI-HY-1410/1 является сопряжённым устройством для адресного приемно-контрольного прибора пожарной сигнализации. Он позволяет подключать к адресу обычные (неадресные) устройства. Также совместим с устройствами сторонних производителей.

• Гибкое применение. Совместим с устройствами сторонних производителей.
• Надёжная передача данных. Встроенный микропроцессор, стабильная работа.
• Сверхнизкое энергопотребление. Минимальный ток контроля и ток в режиме тревоги.
• Простая установка. Съёмная конструкция, удобный монтаж и подключение.

• Рабочее напряжение: 24 В постоянного тока.

• Проводка: Двухпроводная.
• Диапазон адресов: 1–254.
• Длина двухпроводной линии: ≤ 1500 м.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 90 мм × 90 мм × 37 мм.
• Вес (с основанием): 120 г.

• Стандарт соответствия: EN54-18.

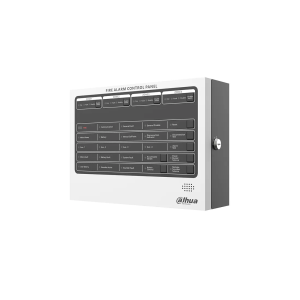

Прибор приемно-контрольный пожарный (ППКП) DHI-HY-C102-4 обеспечивает расширенные возможности современной неадресной системы пожарной сигнализации в сочетании с простотой использования и установки. Являясь центральным блоком системы пожарной сигнализации, она взаимодействует с широким спектром периферийных устройств, включая свето-звуковые оповещатели, дымовые, тепловые и ручные извещатели, для создания единой системы. Благодаря различным интерфейсам, таким как Ethernet, RS485 и.т.д. ППКП может интегрироваться с другими системам и программному обеспечению верхнего уровня.

Функции тревоги

После получения сигналов тревоги от дымовых, тепловых или ручных извещателей, аналоговая панель управления пожарной сигнализацией запускает визуальные и звуковые сигналы тревоги, включает сухие контакты.

Доступ к платформе

Благодаря встроенному Ethernet интерфейсу, панель может подключаться к платформе для включения IoT.

Связь между панелями

Встроенный интерфейс RS-485 поддерживает связь между панелями.

Вывод данных

Система сохраняет записи пожарных тревог и записи тестов пожарной панели.

Технические характеристики

• Количество зон: 4.
• Зона Пропускной способности: 32 детекторов на зону.
• Основная мощность: AC90-240В/50Гц, 60Гц.
• Резервное питание: 2 свинцово-кислотных аккумулятора (12 В/2,5 Ач каждый).
• Выходной ток: 2А.
• Выход звукового сигнала: Ошибка: 50 дБ.
• Сигнализация: 60 дБ.
• Выход пожарного колокола: Постоянный ток 28 В/500 мА.
• Размеры: 310,0 мм×73,0 мм×227,0 мм.
• Масса: 3,5 кг.; 5 кг (с 2 батареями).
• Рабочая температура: от –10°C до +50°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).
• Степень защиты: IP30.
• Установка: Настенное крепление.

16-каналов тревожных входов (с возможностью расширения до 256 каналов); поддерживает детекторы с нормально открытыми и нормально закрытыми каналами ( NO/NC), тампер, короткое замыкание шлейфа и маскинг тревог. 4-канала выходов сигнализации (с возможностью расширения до 256 каналов), а также принудительный включения/выключение, автоматическое управление и привязка сигнализации. Несколько типов зон, мгновенная зона, отложенная зона и круглосуточная тихая зона. Защита цепи порта входа/выхода сигнализации. Поддерживает сигналы тревоги о неисправностях, включая сигнал тревоги о несанкционированном доступе к контроллеру, сигнал тревоги о несанкционированном доступе к клавиатуре, сигнал тревоги о сбое питания, сигнал тревоги о неисправности аккумулятора, сигнал тревоги о пониженном напряжении аккумулятора, сигнал тревоги об отключении PSTN, сигнал тревоги об отключении сети, сигнал тревоги о конфликте IP-адресов и сигнал тревоги о конфликте MAC-адресов. 2-канальные порты RS-485; до 32-каналов клавиатур; подключение принтера. Аварийные сигналы тревоги, такие как пожарная, медицинская и тревожная сигнализация. CID (протокол Contact ID); повторно использует порт стационарного телефона (для личного вызова требуется настраиваемый аппаратный модуль PSTN). Метод настройки включает клавиатуру и веб-интерфейс; краткое руководство по настройке; удаленная настройка и поиск. До 8 подсистем; постановка/снятие с охраны отдельной зоны и подсистемы; постановка/снятие с охраны с помощью клавиатуры, брелока, IC-карты и другими способами. Поддерживает 3 центра приема сигналов тревоги одновременно, поддерживает 3 различные стратегии передачи сообщений о сигналах тревоги. Функция поиска по большому объему журналов. Удаленное обновление. Несколько методов восстановления устройства. Два порта Ethernet и два проводных центра сигнализации.

Технические характеристики

Ввод/вывод

• Вход тревоги: 16 зон для подключения (с возможностью расширения до 256 каналов).
• Выход сигнала тревоги: 4 тревожных выхода (с возможностью расширения до 256 каналов).

• Сетевой порт: 2 × RJ–45 10/100 самоадаптивных порта Ethernet.
• Телефонная линия: 1-канальная телефонная сеть общего пользования.
• Клавиатура: Возможность подключения 32-х, ЖК-клавиатур.
• Дистанционное управление: 32 × АРА24-W2 беспроводной пульт охраны.
• Аккумуляторная батарея: 1 × порт (аккумулятор: 12 В постоянного тока/7 Ач).
• RS-232: 1.
• Индикаторная лампа: 3 индикации.
• Кнопка: 1 × кнопка принудительного запуска; 1 × перемычка по умолчанию; 1 × заводская перемычка по умолчанию.
• RS-485: 2 (клавиатура, модуль расширения и принтер).
• M-Bus: 2-канальное расширение M-Bus (расстояние связи до 2,4 км для каждого канала).
• Зуммер (buzzer): 1.

• Сигнализация несанкционированного доступа: Тампер контроллера; тампер корпуса.
• Вспомогательная выходная мощность: 1 × 12 В постоянного тока, 1 А.
• Сетевой протокол: TCP/IP, DHCP, статический IP.
• Удаленное обновление: Да.
• Постановка и снятие с охраны: Клавиатура; брелок; карта IC; веб; платформа.
• Журнал событий: 20,000.
• Защита от сбоя питания для настроенных параметров: Да.
• Поиск удаленного события тревоги: Да.
• Управление пользователями: 64 сетевых пользователя и 200 пользователей клавиатуры.
• Конфигурация доступа: Клавиатура; веб.
• Поиск: Конфигурации; системные журналы; сбои зон; системные сбои; версия программы.
• Язык: Английский, русский, латиноамериканский испанский и арабский.

• Источник питания: 100–240 В переменного тока, 50/60 Гц.
• Потребляемая мощность: Рабочий режим: 5 Вт.
• Полная нагрузка: 60 Вт.
• Рабочий диапазон температуры и влажности: от –10 °C до +55 °C.
• 10%–90% (относительная влажность)
• Размеры продукта: 275 мм × 74,8 мм × 275 мм (Д × Ш × В).
• Размеры упаковки: 375 мм × 155 мм × 312 мм (Д × Ш × В).
• Установка: Настенное крепление.
• Вес нетто: 2,1 кг.
• Вес брутто: 2,5 кг.
• Сертификаты: FCC; CE.

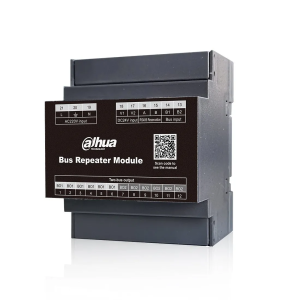

Модуль шлейфа Dahua DHI-HY-1410/62 (Bus Relay Module) используется для увеличения длины линии связи и повышения числа подключаемых устройств. Он обеспечивает передачу сигналов между контроллером и оборудованием системы пожарной сигнализации.

• Гибкое применение. Совместим с устройствами сторонних производителей.
• Надёжная передача данных. Встроенный микропроцессор, стабильная работа.
• Сверхнизкое энергопотребление. Минимальный ток контроля и ток в режиме тревоги.
• Простая установка. Съёмная конструкция, удобный монтаж и подключение.

• При входе AC220V: диапазон входного напряжения AC187–264V, нагрузочная способность выхода — DC24V / 600 мА.
• При входе DC24V: диапазон входного напряжения DC16–30V, нагрузочная способность выхода — (входное напряжение – 0,5)V / 1A.
• Примечание: выбирается только один из двух вариантов питания. При нагрузке более 600 мА необходимо использовать вход DC24V.

• Светодиод RUN — отображает состояние работы.
• Светодиод FAULT — сигнализирует о неисправности.
• Адрес устройства задаётся с помощью DIP-переключателей.

• Входы: AC220V или DC24V (выбирается один вариант).
• Шина A/B (вход и выход).
• Два выхода шины для подключения к следующему оборудованию.

• Рабочая температура: от –10°C до +55°C.
• Температура хранения: от –20°C до +65°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Цвет: Белый.
• Размеры (с основанием): 146 мм × 90 мм × 40 мм.

• Стандарт соответствия: EN54-18.

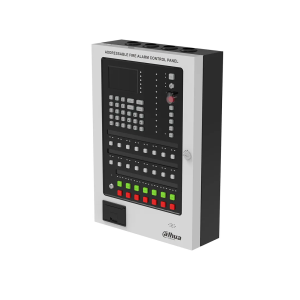

Адресный пожарный прибор приемно-контрольный и управления (ППКПиУ) на одну петлю, разработан для обеспечения раннего обнаружения возгорания, отображения информации о пожаре и информировании людей об эвакуации. Благодаря 2-проводной и неполярной технологии, он соединяется с другими сопрягаемыми продуктами для создания системы управления пожарной сигнализацией. Эта система предлагает гибкость как в конструкции, так и в эксплуатации, чтобы удовлетворить требования различных проектов. Она подходит для жилых комплексов, производственных и торговых зданий, таких как отели, торговые центры, медицинские учреждения, офисные здания, школы, банки, библиотеки, фабрики, и склады.

Возможности

• 2-проводное неполярное подключение: Системные линии используют двухпроводную и неполярную технологию питания и связи без внешнего источника питания. Сильная защита от помех, удобная прокладка, повышенная надежность и стабильность системы, простота конструкции и установки, снижение стоимости проекта, и удобное обслуживание.
• Интуитивно понятное отображение: 4.3" ЖК-экран с разрешением 480х272 обеспечивает интуитивно понятный интерфейс, позволяющий пользователю полностью настроить систему без необходимости использования каких-либо внешних инструментов.
• Журнал событий с увеличенным временем хранения: Запись событий в течение длительного времени, которые можно извлечь и распечатать по времени и типу событий.
• Интеллектуальное питание: Автоматическое переключение между основным и резервным питанием, а также функции контроля зарядки и разрядки, обеспечивают стабильное электроснабжение системы.
• Гибкая логика связей: Программирование логики является гибким, что позволяет реализовать множество пользовательских требований к связям, простое и удобное программирование, и снижение времени на отладку.
• Защищенная конструкция: Защита от короткого замыкания, обрыва цепи и перегрузки по току для обеспечения стабильной работы.

Технические характеристики

Характеристики питания

• Рабочее напряжение: 16 В постоянного тока – 28 В постоянного тока.
• Емкость системы: Максимальная емкость — 254 адресных устройства.
• Питание: AC90-240В/50Гц, 60Гц.
• Резервное питание: 2 свинцово-кислотных аккумулятора 12 В/5 Ач.

• Двухпроводная линия связи: 1 петля.

• Дисплей: ЖК-экран 480 × 272 4,3''.

• Принтер: Микротермический принтер.

• Размеры: 333,0 мм×115,0 мм×480,0 мм.
• Степень защиты: IP30.
• Масса:7 кг.
• 10 кг (с 2 батареями).

• Рабочая температура: от –10°C до +40°C.
• Рабочая влажность: ≤ 95% относительной влажности (без конденсации).

• Стандарт соответствия: EN54-2, EN54-4.
