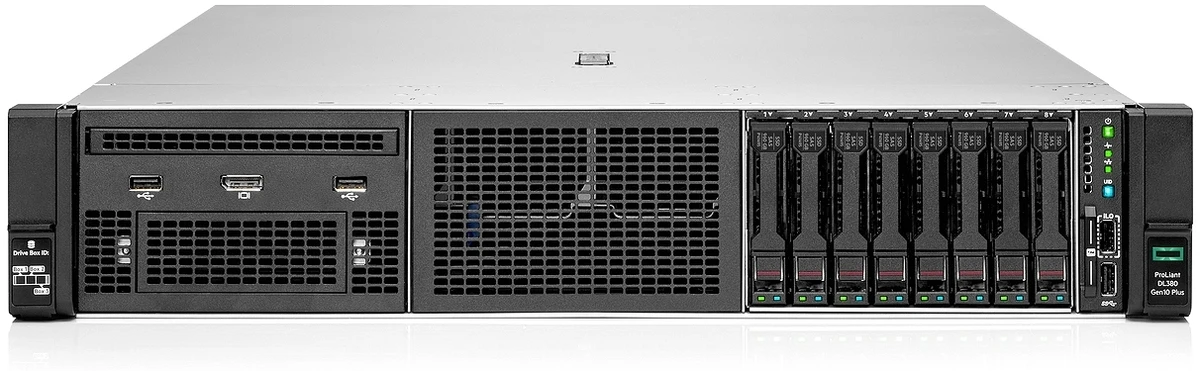

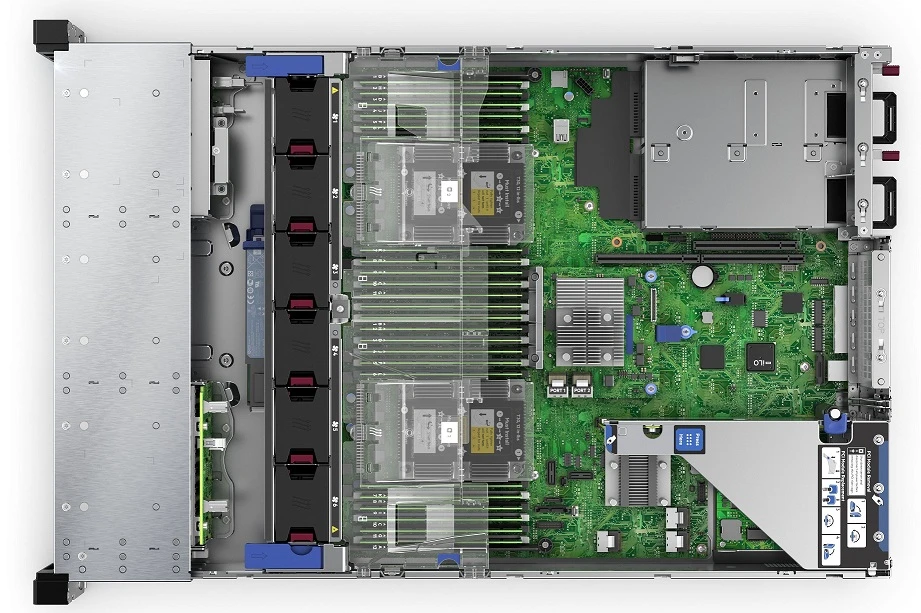

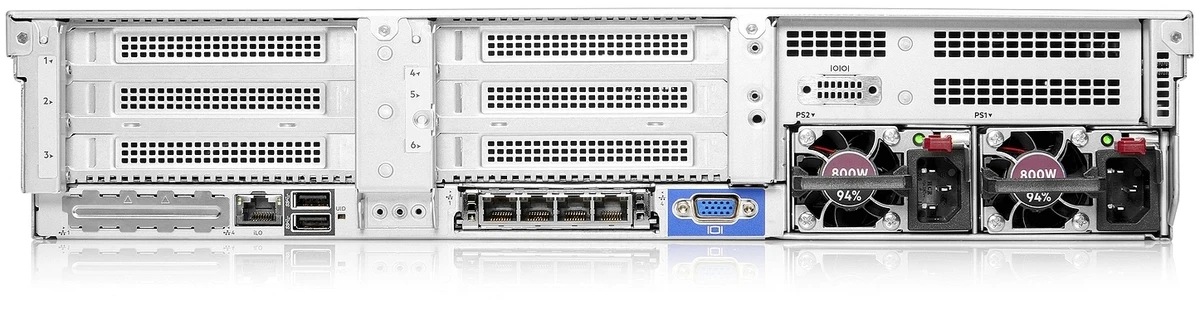

Сервер HPE DL380 Gen10 (P56961-B21)

Сервер Lenovo ThinkSystem SR630 V2 (7Z71A08EEA)

1. Общая информация

• Модель: Lenovo ThinkSystem SR630 V2
• Артикул: 7Z71A08EEA
• Форм-фактор: 1U стоечный сервер
• Шасси: Поддержка до 8 × 2.5" SAS/SATA (горячей замены)

2. Процессор

• Модель: Intel Xeon Silver 4314
• Ядер / потоков: 16 / 32
• Тактовая частота: 2.4 ГГц
• Кэш: 24 МБ L3
• TDP: 135 Вт
• Сокет: LGA 4189
• Архитектура: Ice Lake (3-е поколение Xeon Scalable)

3. Оперативная память

• Объем: 32 ГБ
• Тип: DDR4 RDIMM
• Конфигурация: 1 × 32 ГБ
• Частота: 3200 МГц
• Ранг: 2Rx4
• Максимум слотов DIMM: до 32 (с двумя процессорами)

4. Подсистема хранения

• Отсеки: 8 × 2.5" SAS/SATA (горячей замены)
• RAID-контроллер: ThinkSystem RAID 9350-8i
• Интерфейс: PCIe Gen4
• Поддержка уровней RAID: 0, 1, 5, 6, 10, 50, 60
• Буфер кэша: 2 ГБ с защитой
• Поддержка SSD/HDD массивов: Да

5. Питание

• Блок питания: 1 × 1100 Вт
• Эффективность: 80 PLUS Titanium
• Тип: Горячей замены, поддержка резервирования

6. Охлаждение

• Вентиляторы: 6 × стандартных вентиляторов
• Тип: Горячей замены
• Резервирование: N+1

7. Расширения и интерфейсы

• PCIe слоты: до 3
• OCP 3.0 слот: Да (для сетевых карт)
• Поддержка GPU: до 2 GPU по 75 Вт

8. Интерфейсные порты

• Передняя панель: 1 × USB 3.2 Gen1, VGA (опционально)
• Задняя панель:
  • 2 × USB 3.2 Gen1
  • 1 × VGA
  • 1 × RJ-45 (BMC/менеджмент)
  • OCP слот (опциональный сетевой интерфейс)

9. Управление и мониторинг

• Контроллер: Lenovo XClarity Controller (XCC) Enterprise
• Функции:
  • Удалённое управление
  • Виртуальные носители
  • KVM over IP
  • Поддержка Redfish API

10. Поддерживаемые операционные системы

• Microsoft Windows Server 2022 / 2019
• Red Hat Enterprise Linux (RHEL) 8 / 9
• Ubuntu Server 20.04 / 22.04 LTS
• SUSE Linux Enterprise Server (SLES) 15
• VMware ESXi 7.0 / 8.0
• Oracle Linux

11. Область применения

• Виртуализация и облачные среды (VMware, Hyper-V, KVM)
• Корпоративные приложения (базы данных, файловые серверы, CRM/ERP)
• Централизованное хранилище данных и резервное копирование
• Веб-сервисы и микросервисная архитектура (Docker, Kubernetes)
• VDI (виртуальные рабочие столы)
• Разработка и тестирование программного обеспечения

12. Комплектация и монтаж

• Рельсы: Toolless V2 Sliding Rails (безвинтовые)
• Совместимость: стандартные 19" стойки

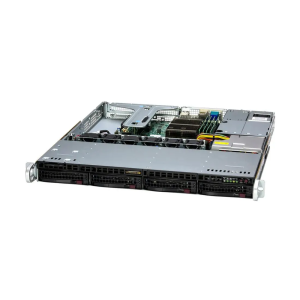

Supermicro SYS-511R-M 782

Платформа

SYS-511R-M 1U, материнской плата X13SCH-SYS (сокет LGA-1700, платформа Intel W680), шасси CSE-511R-M, RoHS.

Процессор

1 × Intel® Xeon® 6337P — 6 ядер / 12 потоков, базовая частота 3.5 ГГц (до 5.3 ГГц Turbo), кеш L3 – 18 МБ, TDP 80 Вт, сокет LGA-1700.
Система поддерживает только однопроцессорную конфигурацию (1 P).

Память

Установлено 1 × 32 ГБ DDR5-5600 LP ECC UDIMM (MEM-DR532MD-EU56).
Поддерживается до 4 модулей DDR5 ECC UDIMM (2-канальная архитектура, до 128 ГБ в сумме).

Накопители

Установленнный накопитель:

• 1 × SSD M.2 NVMe PCIe 4.0 480 ГБ (1 DWPD, TLC, 80 мм).

• 4 × 3.5″ отсека для дисков с горячей заменой SAS*/SATA.
• *Поддержка SAS может требовать дополнительный контроллер и/или кабели.

Охлаждение

• 4 x 40 мм с ШИМ-управлением.
• до 2-х вентиляторов охлаждения (опционально)

Сетевые интерфейсы

• 2 × RJ-45 1 GbE LAN (контроллер Intel I210)
• 1 × RJ-45 1 GbE BMC (IPMI для удалённого управления).
• При необходимости установки сетевых адаптеров 10/25 GbE используются PCIe.

Питание

• 1 × 600 Вт Titanium Level (до 96 % КПД) встроенный блок питания Supermicro PWS-602A-1R.
• Система поддерживает резервируемое питание (опционально 2 × 600 Вт).

Внутренние интерфейсы и расширения

• 1 × PCIe 5.0 x8 (FHHL)
• 1 × PCIe 5.0 x8 (LP).
• 2 × M.2 PCIe 4.0 ×4 (M-Key 2280/22110).
• 4 × DIMM слота DDR5 ECC UDIMM (до 128 ГБ).

Внешние интерфейсы

• 1 × VGA,
• 4 × USB 2.0 (спереди)
• 2 × USB 3.2 Gen1 Type-A (сзади),
• 2 × USB 2.0 Type-A (сзади),
• 1 × COM-порт (сзади), 1 × COM-порт (спереди)
• 2 USB 3.2 Gen1 ports (спереди)
• 3 × RJ-45 (2 LAN + 1 BMC).

Возможности расширения

• Сервер поддерживает однопроцессорные Xeon серий E-2400 и Xeon 6300 в сокете LGA-1700.
• Максимальный объём памяти — 128 ГБ (4 × 32 ГБ ECC UDIMM).
• Поддержка двух слотов M.2 NVMe и до 4 дисков SATA/SAS с горячей заменой.
• PCIe 5.0 слоты позволяют устанавливать, сетевые адаптеры или RAID/HBA контроллеры.
