Скоба стеновая North Aurora ТМ-200

П-образный профиль BPL-29 применяется для монтажа консолей BBL-40, BBL-50, BBM-50; крепления к стене; подвеса на шпильках; монтажа в крепление BSV-29/BSF-29. Толщина стали - 1,5 мм, длина профиля 300 мм.
Высота - 29 мм
Толщина стали - 1,5 мм
Ширина прореза / щели - 17 мм
Ширина отверстия - 10,5 мм

Пластина предназначена для организации подвеса проволочного лотка на шпильке. Чтобы организовать подвес, для каждой точки подвеса по центру лотка монтируется одна шпилька. На один подвес необходимы две пластины и две гайки с насечкой, препятствующей откручиванию. Пластина позволяет осуществлять подвес к потолку лотка шириной до 300 мм включительно при помощи шпильки М8 или шпильки М6 при использовании дополнительных шайб.
Ширина пластины - 53мм
Высота пластины - 8мм
Тип крепления - Винтовое крепление

Предназначена для монтажа трассы кабельных лотков. Крепление к стене и в профили BPM-29 и BPL-29. Для монтажа в П-образный профиль рекомендуется использовать болт М8х30 (СМ080830) и гайку М8 с насечкой СМ100800.

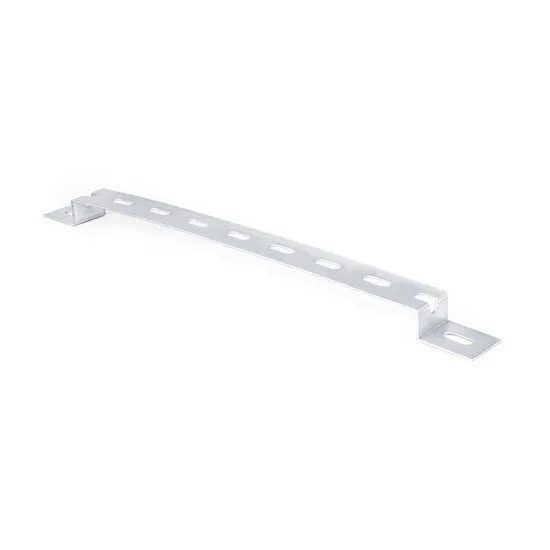

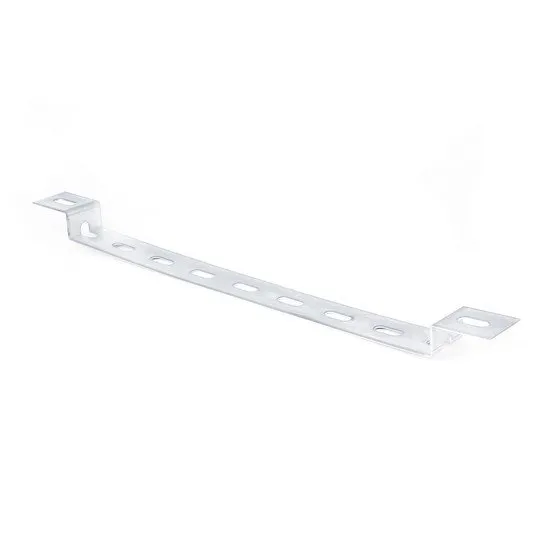

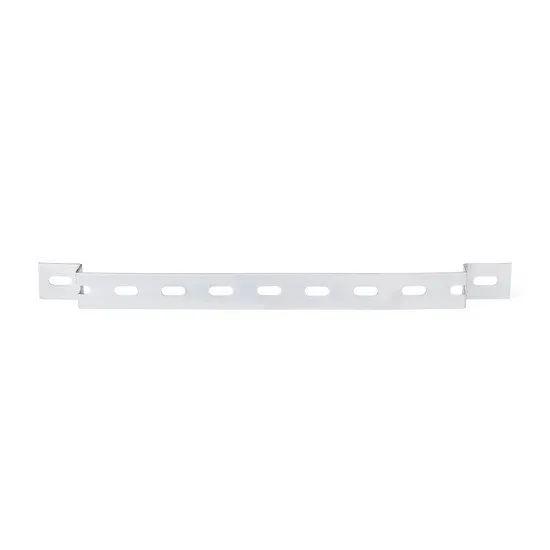

Крепление ТМ предназначено для фиксации к стене при вертикальном или напольном монтаже лотков. Скоба расчитана на лоток шириной до 300 мм.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 100 мм, ширина основания – 200 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.

Потолочное крепление BSV-29 (SML) применяется для монтажа консолей серии BBL-40, BBL-50, BBM-50; профилей BPL-29 и BPM-29; организации подвеса кабельной трассы; крепления к наклонной и прямой поверхности. Толщина стали 2 мм.

Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 45° СРО обеспечивает поворот трассы в горизонтальной плоскости под углом 45°. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 50 мм, высота – 50 мм, толщина стали – 0,8 мм.

Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 90° СРО обеспечивает поворот трассы в горизонтальной плоскости под прямым углом. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы.
Ширина кабельного лотка – 50 мм.
Высота кабельного лотка – 50 мм.
Толщина стали – 0,8 мм.
