Точка доступа HPE Aruba Instant On AP11D (RW) Access Point (R2X16A)

Основные характеристики
• Работает на частоте 5 ГГц
• Усиление 22 дБи
• Мощность передатчика 26 дБм
• Один Ethernet порт на 100 Мбит/с
• Возможность работы на расстоянии 20 км и более*
• Скорость передачи данных 150 Мбит/с и более*
• Имеет двойную поляризацию и работает по технологии 2х2 MIMO
Радиомост PowerBeam M5-300 оснащен радиомодулем с выходной мощностью в 26 дБм и работает в диапазоне 5 ГГц. Коэффициент усиления рассматриваемой модели составляет 22 дБи, что и позволяет устанавливать линки на значительные расстояния. Единственным неудобством является обязательное условие отсутствия препятствий на пути сигнала, так как точка доступа имеет очень узкий луч, а длина волны диапазона 5 ГГц не позволяет проходить через преграды.
С целью сделать работу устройства максимально эффективной, в его вычислительную часть были включены процессор с тактовой частотой 560 мГц и оперативная память объемом в 64 МБ. Такого ресурса достаточно для поддержания работы встроенной операционной системы параллельно с обработкой поступающих пакетов.

Дополнительный баланс вносит фирменный протокол airMax, который поддерживается PowerBeam M5-300. Проприетарный стандарт основан на базе TDMA-поллинга, что подразумевает использование тайм-слотов. Последние позволяют задавать приоритеты, а также полностью решают проблему коллизий. Стоит отметить, что кроме собственного протокола Ubiquiti, также работает с привычными 802.11b/g/n.

Возвращаясь к физическим характеристикам стоит рассмотреть сетевой интерфейс модели. Он состоит всего из одного порта Ethernet с пропускной способностью до 100 Мбит/с. Через него радиомост не только подключается к ЛВС, но и получает питание согласно технологии Passive PoE 24V.

В качестве операционной системы используется собственная разработка Ubiquiti, носящая название AirOS. Ее характерной чертой является удобный и исчерпывающий графический интерфейс, через который можно внести любые изменения в конфигурацию.

• Рабочая частота 5Ггц
• Оперативная память 64MB DDR2, 8 MB Flash
• Сетевой интерфейс (1) 10/100 Ethernet Port
• Ширина канала 5/8/10/20/30/40 МГц
• Рабочий диапазон: 5.725 - 5.5850 GHz (US), 5.170-5.875 (WW)
• Зона покрытия 20+ Км
• Программное обеспечение AirOS
• Усиление 22 dBi
• Размеры 420 x 420 x 289 mm (16.54 x 16.54 x 11.38")
• Вес 1.203 kg (2.65 lb)
• Материал корпуса Устойчивый к УФ лучам пластик для наружного применения
• Максимальная потребляемая мощность 6 Вт
• Питания POE. 24 В, 0.5 А. POE-адаптер прилагается
• Способ питания Passive POE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
• Рабочая температура от -40° до +70° С (-40 до 158° F)
• Влажность от 5 до 95% (с конденсацией)

Huawei eKitEngine AP361 — внутренняя точка доступа Wi‑Fi 6

Huawei eKitEngine AP361 — это внутренняя точка доступа стандарта Wi‑Fi 6 (802.11ax), предназначенная для обеспечения быстрого, устойчивого и эффективного беспроводного подключения в офисах, учебных классах, гостиницах, магазинах и других помещениях с высокой плотностью пользователей. Устройство сочетает современную радиотехнологию, интеллектуальные антенны и компактный дизайн для гибкого развертывания сети.

Основные характеристики

• Стандарт Wi‑Fi: IEEE 802.11ax (Wi‑Fi 6) с двухдиапазонной работой 2.4 GHz и 5 GHz
• Конфигурация MIMO: 2×2 на каждом диапазоне (2.4 и 5 GHz)
• Максимальная скорость передачи данных: до 1.775 Гбит/с (AX1800)
• Максимальная скорость: до 575 Мбит/с на 2.4 GHz и до 1.2 Гбит/с на 5 GHz
• Поддержка MU‑MIMO и OFDMA для эффективной работы в сети с множеством клиентов
• Встроенные интеллектуальные антенны для широкого и стабильного покрытия
• 1× Gigabit Ethernet‑порт с поддержкой PoE‑in (802.3af) для питания и передачи данных по одному кабелю
• Поддержка до 128 одновременных пользователей
• Компактный корпус, подходит для потолочного или настенного монтажа
• Питание: PoE (802.3af), потребление ~8.8 Вт

Преимущества

• Высокая пропускная способность Wi‑Fi 6 обеспечивает быструю связь для потокового видео, VoIP и облачных приложений
• MU‑MIMO и OFDMA повышают эффективность сети при одновременной работе множества устройств
• Интеллектуальные антенны обеспечивают устойчивое покрытие даже в помещениях со сложной планировкой
• PoE‑питание упрощает установку без необходимости отдельного источника питания
• Совместимость с режимами Fit, Fat и управлением через облако для гибкой эксплуатации

Применение

Huawei eKitEngine AP361 отлично подходит для корпоративных офисов, образовательных учреждений, гостиниц, торговых залов и других внутренних помещений с высокой плотностью устройств. Точка доступа обеспечивает устойчивое покрытие, высокую скорость беспроводной передачи данных и стабильную работу сети Wi‑Fi для большого числа пользователей одновременно.

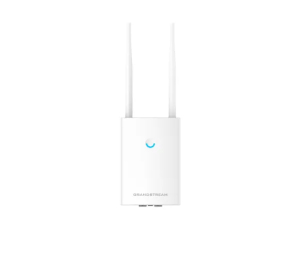

Wi-Fi Standards
IEEE 802.11a/b/g/n/ac (Wave-2)

Antennas
2 dual-band external antennas
2.4GHz, 3dBi gain
5 GHz, 3dBi gain

Data transfer rate by

IEEE 802.11ac Wi-Fi: 6.5 Mbit/s to 867 Mbit/s
IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
IEEE 802.11n: 6.5 Mbit/s to 300 Mbit/s; 400 Mbit/s with 256-QAM on 2.4Ghz
IEEE 802.11b: 1, 2, 5.5, 11 Mbps
IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbit/s
* Actual bandwidth can be affected by various factors, including
environmental conditions, distance between devices, radio interference in the work environment, and
the combination of devices on the network

Frequencies
2.4GHz radio: 2412 – 2484 MHz
5 GHz radio: 5180-5825 MHz
*Frequency availability varies by region.


2.4G channel bandwidth: 20 and 40 MHz
5G: 20, 40 and 80 MHz

System protection
WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise, Anti-hacking download and blocking
critical data/management by means of digital signatures, unique
security certificate/random default password for each device

MIMO
2x2:2 2.4GHz (MIMO)
2x2:2 5 GHz (MU-MIMO)

Coverage area
Up to 250 meters
*The coverage area may vary depending on the environment

Maximum power of the transmitter
2.4G: 24 dBm
5G: 22 dBm
*The maximum power depends on the country, frequency band and MCS

Receiver sensitivity
2.4G
802.11b: -96dBm@1Mbit/s, -88dBm@11Mbit/s; 802.11g: -93dBm @6Mbit/s, -75dBm@54Mbit/s;
802.11n 20MHz: -73dBm @MCS7; 802.11n 40MHz:-70dBm @MCS7
5G
802.11a: -92dBm @6Mbps, -74dBm @54Mbps; 802.11ac 20MHz: -67dBm@MCS8; 802.11ac:
HT40:-63dBm @MCS9; 802.11ac 80MHz: -59dBm @MCS9
SSIDs Total 16 SSIDs, 8 per radio channel (2.4GHz and 5 GHz)

The number of simultaneous client devices is 100+

Network interfaces
2 x 10/100/1000 Base-T Ethernet Ports with Auto-detection

Additional ports
1 x Reset Button

Mounting
Metal bar for outdoor mounting or wall mounting, mounting kits
included

SIDs
1 x Three-color LED Device Tracking and Status Indication

Network protocols
IPv4, IPv6, 802.1Q, 802.1p, 802.1x, 802.11e/WMM

QoS
802.11e/WMM, VLAN, TOS

Network management
The built-in controller can manage up to 50 local GWN access points
. GWN.Cloud is a cloud platform for managing an unlimited number of access points

GWN
GWN.Manager is a local software controller for managing up to 3,000
GWN access points

Nutrition and energy efficiency
PoE 802.3af/ 802.3at;
Max consumption: 10.16W

Environmental conditions
Operation: -30°C to 70°C
Storage: -30°C to 80°C
Humidity: 5% to 95% non-condensing

Dimensions and weight
Device dimensions: 358.3mm(L)x115mm(W)x45.3mm(H); Device weight: 500g
Dimensions of the entire package: 258x247x86mm; Weight of the entire package: 655.3g

Protection class
IP66 for vertical installation

Accordance
FCC, CE, RCM, IC

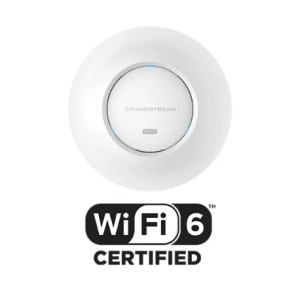

Wi-Fi Standards
IEEE 802.11 a/b/g/n/ac/ax

Antennas
5 separate internal antennas
Two 2.4GHz, 4 dBi gain
Three 5 GHz, 5 dBi gain

Data transfer rate by
Wi-Fi
5G
IEEE 802.11ax: 7.3–2402 Mbps;
IEEE 802.11ac: 6.5–867 Mbps;
IEEE 802.11n: 6.5−300 Mbps;
IEEE 802.11a: 6; 9; 12; 18; 24; 36; 48; 54
2.4G Mbps
IEEE 802.11ax: 7.3–573.5 Mbps;
IEEE 802.11n: 6.5−300 Mbps;
IEEE 802.11b: 1; 2; 5.5; 11 Mbps;
IEEE 802.11g: 6; 9; 12; 18; 24; 36; 48; 54 Mbit/s
* The transmission rate can be affected by various factors, including environmental conditions, the distance between
devices, radio interference, and the combination of devices on the network.

2.4 GHz frequency ranges: 2400-2483.5 MHz
5 GHz: 5150-5850 MHz

2.4G bandwidth 20 and 40 MHz
5G 20.40, 80 and 160 MHz

Wi-Fi and system security
WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise (TKIP/AES); WPA3, anti-hacking download and blocking
Mission-critical data/management tools with digital signatures, a unique security certificate, and a random
default password for each device.

MIMO 2x2:2 2.4GHz
3x3:2 5 GHz

Coverage area Up to 175 meters
* The coverage area depends on the environmental conditions.

Maximum power
of the transmitter
5G 24 dBm
2.4G 24 dBm
* The maximum power depends on the country, frequency range and MCS.

Receiver sensitivity
2.4G
802.11b -96 dBm at 1 Mbit/s; -88 dBm at 11 Mbit/s; 802.11g: -93 dBm at 6 Mbit/s; -75 dBm at 54 Mbit/s;
802.11n 20 MHz: -73 dBm at MCS7; 802.11n 40 MHz: -70 dBm at MCS7;
802.11ax 20 MHz: -60 dBm at MCS11; 802.11ax 40 MHz: -58 dBm at MCS11;
5G
802.11a: -92 dBm at 6 Mbps, -74 dBm at 54 Mbps;
802.11n 20 MHz: -73 dBm at MCS7; 802.11n 40 MHz: -70 dBm at MCS7;
802.11ac 20 MHz: -67 dBm at MCS8; 802.11ac: 40 MHz: -63 dBm at MCS9; 802.11ac 80 MHz: -59 dBm at MCS9;
802.11ax 20 MHz: -60 dBm at MCS11; 802.11ax 40 MHz: -58 dBm at MCS11; 802.11ax 80 MHz: -56 dBm at
MCS11; 802.11ax 160 MHz: -52 dBm at MCS11
SSID Total of 32 SSIDs, 16 per radio channel (2.4GHz and 5 GHz)

The number of simultaneously
connected client
devices
256

Network interfaces
1 10/100/1000 Base-T Ethernet Port with Automatic recognition

Additional ports
1 drop hole; 1 Kensington lock

Mounting
On the wall or ceiling in the premises, mounting kit included

LED indicators
3 three-color LEDs for device monitoring and status indication

Network protocols
IPv4, IPv6, 802.1Q, 802.1p, 802.1x, 802.11e/WMM

Quality of service
802.11e/WMM, VLAN, TOS

Network management
The integrated controller can control 50 local GWN access points.
The free GWN cloud platform.The Cloud supports the management of an unlimited number
of GWN access points.
GWN Manager provides a local software controller with support for up to 3,000 GWN access points.

Nutrition and energy efficiency
PoE 802.3af/802.3at;
Max. power consumption: 12.95 Watts

Environmental conditions
Operation: from 0 to 50 °C
Storage: -10 to +60 °C
Humidity: 10 to 90% (non-condensing)

Physical characteristics
Device dimensions: 180.4 x 180.4 x 40.8 mm (to be specified); device weight: 385g
Package dimensions: 228.5 x 220 x 79 mm (to be specified); total package weight: 630 g

airMAX Lite AP разработана для удовлетворения спроса на простые и доступные базовые станции в простом корпусе с лёгким развёртыванием и передачей в нелицензируемом диапазоне 5 ГГц на большие расстояния с очень высоким отношением производительности к цене.

Для этой базовой станции удалось получить следующие параметры:

• рабочий диапазон международной версии —5150—5875 МГц;
• дальность связи — до 10 км более;
• пропускная способность — более 450 Мбит/с;
• усиление антенны — 16 дБи;
• сектор диаграммы направленности — 120°;
• количество одновременно подключённых абонентов — 50 и более;
• размеры — 452,3 × 78,7 × 54,4 мм;
• масса — 420 г.

Встроенная в Lite AP операционная система airOS v8 разработана Ubiquiti специально для устройств серии airMAX ac. Она позволяет осуществлять выбор ширины канала, автоматический выбор канала инструментом airMagic, ручное или автоматическое управление мощностью передачи, автоматический выбор дистанции для исключения переповторов, усиленную безопасность по WPA2.

Удобный интерфейс airOS v8 включает динамическое изменение настроек, мгновенную валидацию полей, HTML5, адаптивность, детализированную статистику, исчерпывающий набор инструментов диагностики, включая диагностику радиочастот и анализ спектра.

По выделенной частоте происходит непрерывный анализ всего рабочего диапазона. Данные этого анализа, по производительности, отображаются в специальной таблице на главной странице airOS v8 и в анализаторе спектра airView.

В airMAX Lite AP также есть выделенный WiFi для подключения мобильного приложения и быстрой настройки со смартфона (требуется приобретаемый отдельной U-Installer).

С сетью точка доступа соединяется 1 гигабитным портом. Питание подаётся на этот же порт в пассивном режиме PoE напряжением 20—27 В. Потребление не превышает 8 Вт. В комплекте есть гигабитный PoE-адаптер напряжением 24 В.

airMAX Lite AP монтируется голыми руками на кронштейн с шарнирным креплением. Инструмент понадобится только для затягивания крепежа на мачте.

Диапазон рабочих температур: −40—+70°C.
