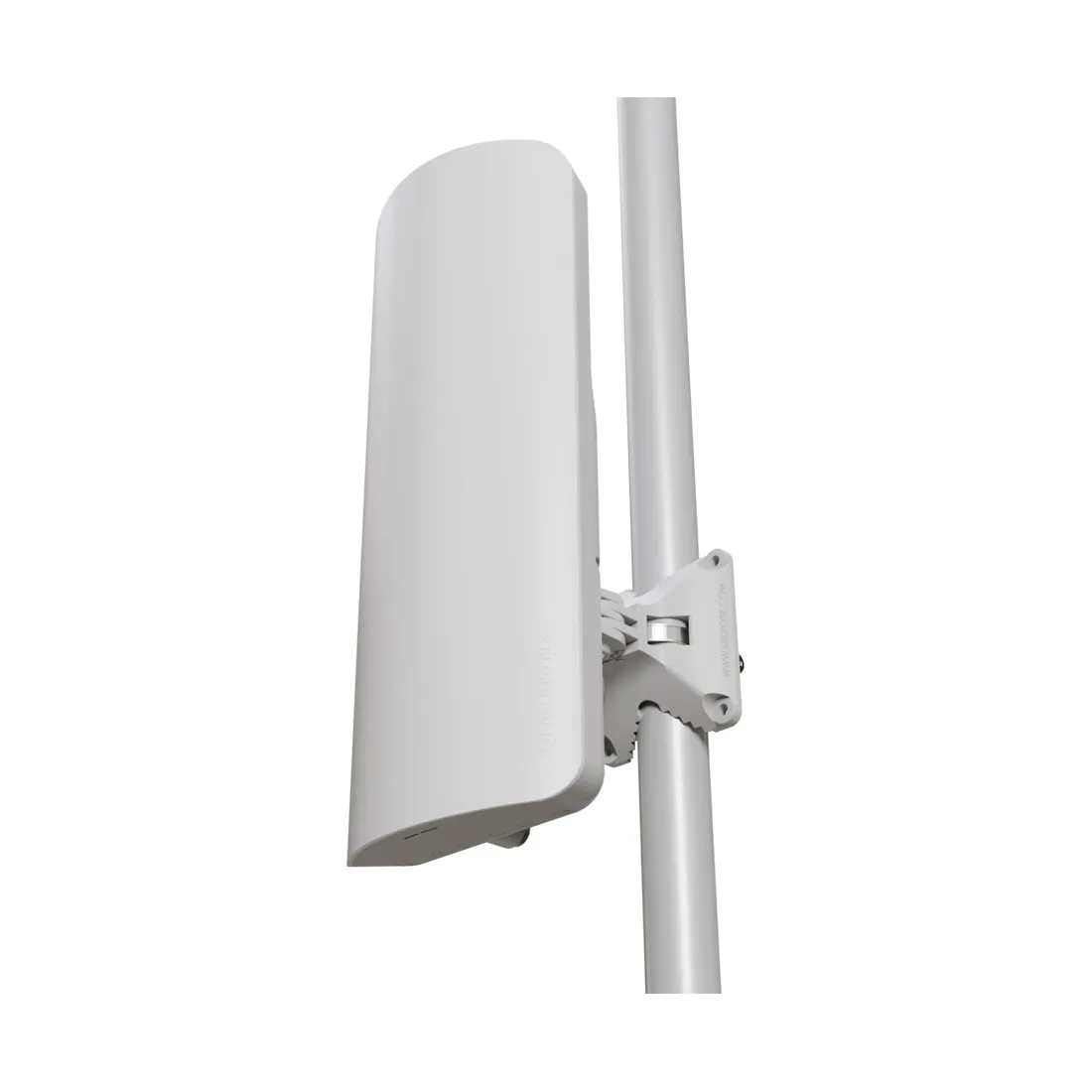

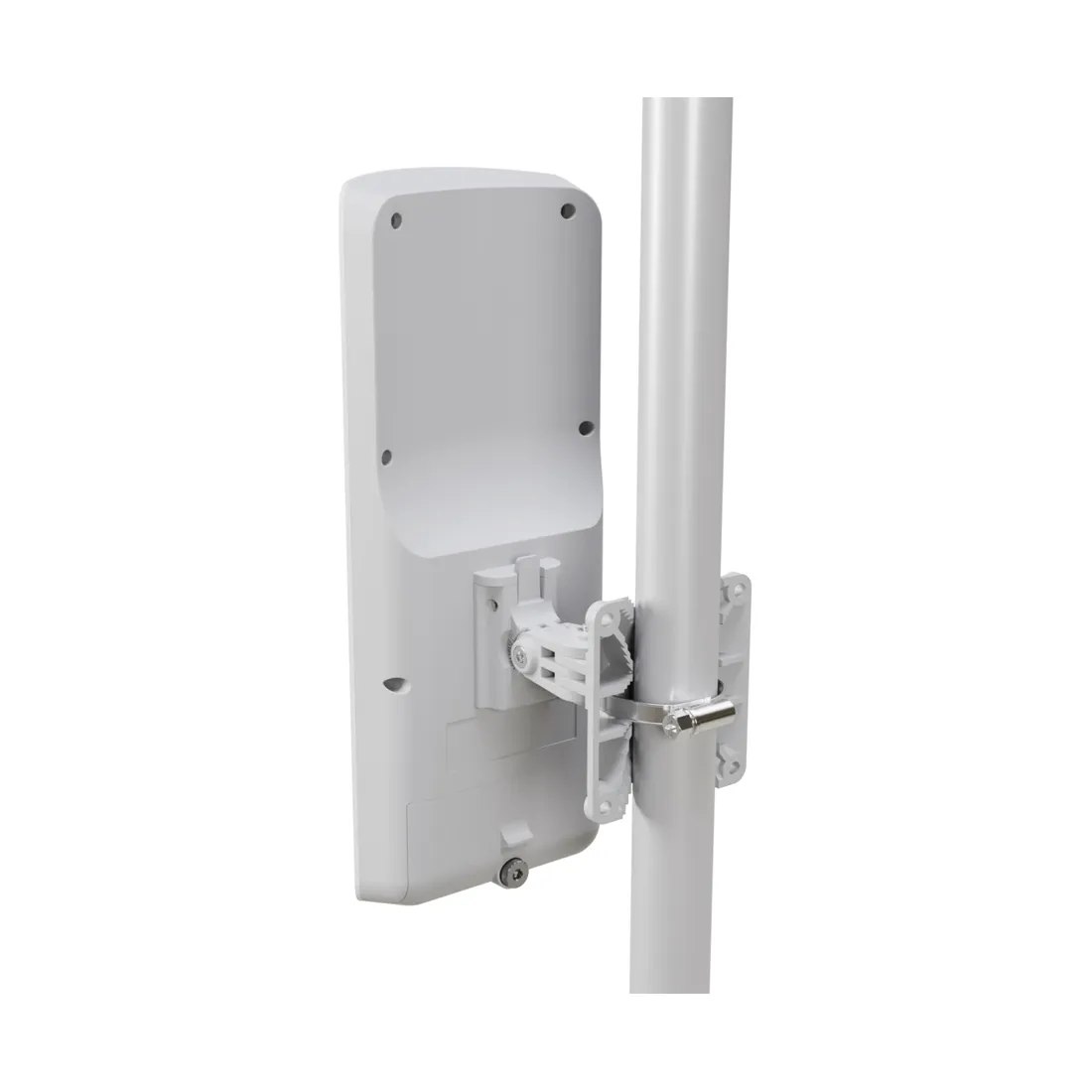

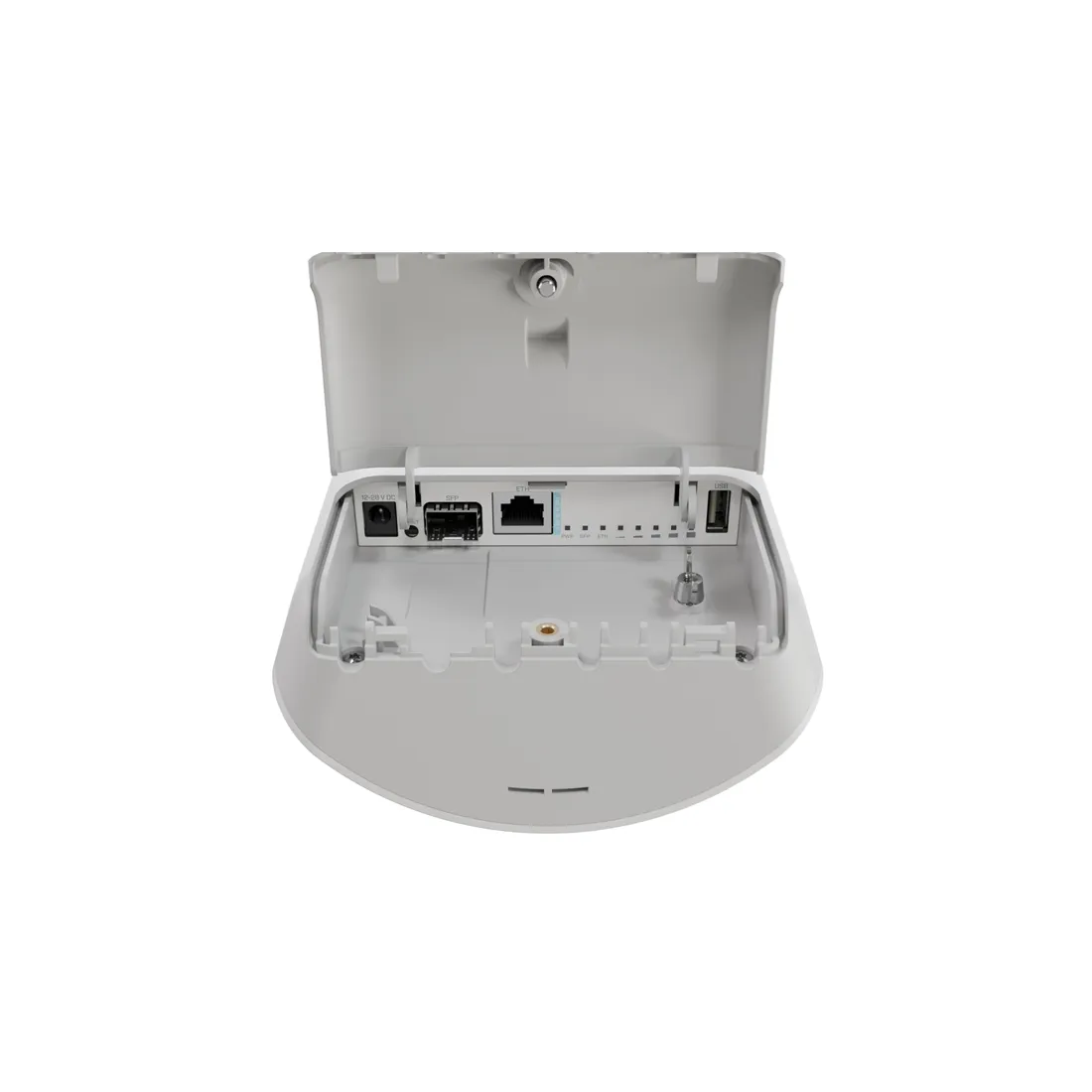

Точка доступа MikroTik L22UGS-5HaxD2HaxD-15S может обеспечить беспрецедентную беспроводную связь «точка-многоточка» для широкого спектра устройств на расстоянии до 20 километров!
Обновление Wi-Fi 6 для популярных базовых станций с двухдиапазонной секторной антенной mANTBox. Один мощный пакет для всех потребностей вашей наружной сети, идеально подходящий для лагерей, стадионов и парков.
Мощное сочетание современных двухъядерных процессоров ARM, наших новейших двухдиапазонных радиомодулей 802.11ax Wi-Fi 6 и мощных встроенных секторных антенн поднимет стабильность и скорость вашего сигнала на новый уровень. Имеется порт Gigabit Ethernet с входом PoE и порт SFP с поддержкой 2,5 Gigabit для сверхбыстрых оптоволоконных каналов связи.
Обновление вашей настройки до Wi-Fi 6 дает множество преимуществ:
| Код продукта | L22UGS-5HaxD2HaxD-15S | |
| Архитектура | ARM 64bit | |
| Процессор | IPQ-5010 | |
| Количество ядер процессора | 2 | |
| Номинальная частота процессора | 800 MHz | |
| Лицензия RouterOS | 4 | |
| Операционная система | RouterOS v7 | |
| Размер оперативной памяти | 256 MB | |
| Размер хранилища | 128 MB | |
| Тип хранилища | NAND | |
| среднее время безотказной работы | Примерно 200 000 часов при 25°С. | |
| Проверенная температура окружающей среды | от -40°С до 70°С | |
| Количество входов постоянного тока | 2 (разъем постоянного тока, PoE-IN) | |
| Входное напряжение постоянного тока | 12-28 В | |
| Макс. потребляемая мощность | 21 Вт | |
| Максимальное энергопотребление без насадок | 11 Вт | |
| Тип охлаждения | Пассивный | |
| PoE в | Пассивное PoE | |
| PoE входное напряжение | 18-28 В | |
| Беспроводная связь: максимальная скорость передачи данных 2,4 ГГц | 574 Мбит/с | |
| Количество цепей беспроводной сети 2,4 ГГц | 2 | |
| Стандарты беспроводной связи 2,4 ГГц | 802.11b/g/n/ax | |
| Усиление антенны дБи для 2,4 ГГц | 12 | |
| Модель беспроводного чипа 2,4 ГГц | IPQ-5010 | |
| Беспроводное поколение 2,4 ГГц | Wi-Fi 6 | |
| Беспроводная связь: максимальная скорость передачи данных 5 ГГц | 2400 Мбит/с | |
| Количество цепей беспроводной сети 5 ГГц | 2 | |
| Стандарты беспроводной связи 5 ГГц | 802.11a/n/ac/ax | |
| Усиление антенны дБи для 5 ГГц | 15 | |
| Модель беспроводного чипа 5 ГГц | QCN-6102 | |
| Беспроводное поколение 5 ГГц | Wi-Fi 6 | |
| Порты Ethernet 10/100/1000 | 1 | |
| SFP-порты | 1 (поддерживается 2,5G) | |
| Количество USB-портов | 1 | |
| Сброс питания USB | Да | |
| Тип USB-слота | USB тип А | |
| Максимальный ток USB (А) | 1.5 | |
| Монитор температуры печатной платы | Да | |
| Монитор напряжения | Да | |
| Сигнальное устройство | Да | |
| Сертификация | CE, FCC, IC, EAC, ROHS | |
| IP | 55 | |
| 2.4 ГГц | Передача (дБм) | Получить чувствительность |
| 1МБит/с | 27 | -100 |
| 11МБит/с | 27 | -94 |
| 6МБит/с | 29 | -96 |
| 54МБит/с | 27 | -80 |
| MCS0 | 29 | -96 |
| MCS7 | 26 | -75 |
| MCS9 | 24 | -70 |
| MCS11 | 22 | -67 |
| 5 ГГц | Передача (дБм) | Получить чувствительность |
| 6МБит/с | 28 | -96 |
| 54МБит/с | 26 | -80 |
| MCS0 | 28 | -96 |
| MCS7 | 25 | -75 |
| MCS9 | 23 | -70 |
| MCS11 | 20 | -67 |
Заявленная скорость передачи данных составляет до 300 Мбит/с, но при благоприятных условиях и грамотной настройке эта цифра может быть больше. Такой показатель обеспечивается используемыми протоколами беспроводных стандартов 802.11n
Несмотря на довольно широкие возможности беспроводного канала, с остальной ЛВС точка доступа может сообщаться со скоростью не более 100 Мбит/с — именно такое ограничение имеет единственный Ethernet порт. Он-же обеспечивает все устройство питанием по схеме Passive PoE 24V, тем самым исключая использование дополнительных кабелей для подачи электропитания. За счет этого существенно упрощается монтаж и установка точки доступа, что удобно при креплении ее на вышке.
работает на операционной системе airOS, предоставляющей удобный и достаточно простой графический интерфейс. Последний не только дает доступ ко всем необходимым настройкам и конфигурациям, но и позволяет увидеть графическое отображение данных о работе точки доступа и самого радиоканала.
Ubiquiti взял популярное бюджетное абонентское устройство NanoStationM в маленьком элегантном корпусе и сделал его ещё более компактным и доступным за счёт отказа от редко используемых в домохозяйствах функций. При этом, airMAX NanoStation M5 loco сохранил концепцию высокой производительности фирменной реализации airMAX протокола MIMO TDMA и широкие возможности встроенной операционной системы airOS. M5 loco может работать в роли клиентского устройства в радиосети PtMP линейки продуктов airMAX. Протокол радиообмена позволяет размещать устройство за стеклянной преградой, а небольшие размеры, привлекательный и ненавязчивый внешний вид делает NanoStation M5 loco уместным в любом интерьере.
Используя разработанный для airMAX множественный доступ с разделением по времени (протокол MIMO TDMA), каждый клиент сети принимает и посылает данные в специально установленные интеллектуальным радиомодулем временные слоты, что устраняет скрытые конфликты узлов и повышает эффективность использования эфирного времени, значительно увеличивая пропускную способность и масштабируемость, сокращая задержки.
NanoStation M5 loco соединяется с сетью портом Fast Ethernet. Питание подаётся на этот же порт в пассивном режиме PoE (адаптер на 24 В в комплекте).
Проработанная встроенная операционная система airOS гибка в настройках и имеет интуитивно понятный интерфейс. Она предназначена для обслуживания оператором, не имеющим специальной подготовки. Основные её возможности:
Встроенный анализатор airView отображает спектр в виде водопада, волнообразного графика и в режиме реального времени, позволяя вести запись графиков.
Web-приложение airControl централизованно управляет всей сетью совместимых устройств Ubiquiti, отображает географическую карту устройств, осуществляет мониторинг статусов и массовую перепрошивку, управляет группами устройств и позволяет планировать задачи.
Устройство весит всего 180 г и помещается в корпус габаритами 161 × 31 × 80 мм. Диапазон рабочих температур: −30—+75°C. В комплекте есть набор для монтажа на мачту.
| Процессор | Atheros MIPS 74KC, 560 МГц |
| Оперативная память | 64 МБ DDR2, 8 МБ Flash |
| Сетевой интерфейс | 1х 10/100 Мбит/с BASE-TX Ethernet (RJ-45) |
| Ширина канала | 5/10/20/40 МГц |
| Зона покрытия | До 3 км при внешнем размещении (в зависимости от антенны базовой станции) |
| Программное обеспечение | AirOS v.5 |
| Антенна | Встроенная, MIMO 2х2 с двойной поляризацией, усиление 12,4~13,2 дБи |
| Поляризация | Двойная линейная |
| Максимальный КСВН | 1.4:1 |
| Кросс-поляризационная развязка | Мин. 22 дБ |
| Выход для внешней антенны | Отсутствует |
| Размеры | 163 х 80 х 31 мм |
| Вес | 180 г |
| Материал корпуса | Устойчивый к УФ лучам пластик для наружного применения |
| Максимальная потребляемая мощность | 5,5 Вт |
| Блок питания | 24 В, 0,5 А (12 Вт) (инжектор в комплекте) |
| Способ питания | Passive PoE. Напряжение подаётся через Ethernet (пины: 4, 5 (+); 7, 8 (-)) |
| Температура окружающей среды рабочая | -20.. +70 °С |
| Влажность окружающей среды рабочая | 5.. 95% (с конденсацией) |
| Испытания на вибрации | ETSI300-019-1.4 |
| Сертификат соответствия | FCC 15.247, IC, CE |
| Точка доступа | 1 шт. |
| Пластиковые стяжки | 2 шт. |
| PoE-инжектор | 1 шт. |
| Блок питания | 1 шт. |
| Basic Information | |
| Part Number |
02355VFB |
| Model |
AP761 |
| Description |
AP761(11ax outdoor,2+2 dual bands,built-in antenna,BLE) |
| First supported version |
V200R023C10 |
| Technical Specifications | |
| Installation Type |
Wall,Pole |
| Height [mm] |
69 mm |
| Depth [mm] |
200 mm |
| Wide [mm] |
200 mm |
| Weight with packaging [kg(lb)] |
3.73 kg (8.22 lb) |
| Weight without packaging [kg(lb)] |
1.91 kg (4.21 lb) |
| Maximum number of physical ports on the entire device |
GE (RJ45) x 1, 10M/100M/1000M auto-sensing GE optical port (SFP) |
| Maximum power consumption [W] |
17.7 |
| Maximum heat dissipation [BTU/hour] |
60.4 |
| Power supply mode |
PoE |
| Input voltage range [V] |
PoE: 802.3at/af |
| 802.3at power supply description |
No function is limited. |
| 802.3bt power supply description |
No function is limited. |
| 802.3af power supply description |
Wi-Fi: 2.4 GHz (2x2) + 5 GHz (2x2). The maximum combined power is adjusted to 23 dBm (2.4 GHz) and 23 dBm (5 GHz). Wired network port: The SFP optical port and GE/PoE_IN work as combo ports, and only one of them is working at a time. If both of them are enabled, the optical port takes effect preferentially. |
| Wi-Fi standard |
2.4 GHz: 802.11b/g/n/ax 5 GHz: 802.11a/n/ac/ac Wave 2/ax |
| Antenna gain [dBi] |
2.4G: 10 dBi 5G: 11 dBi BLE: 5 dBi |
| Maximum transmit power [dBm] |
2.4G: 28 dBm (Max) 5G: 27 dBm (Max) Note: This is the total MIMO radio power, which is the same as: 2.4G: 25 dBm/chain (Max) 5G: 24 dBm/chain (Max) BLE: |
| Radio number |
2 |
| MIMO spatial streams |
Radio 0 (2.4 GHz): 2x2 Radio 1 (5 GHz): 2x2 |
| Radio interface |
Built-in directional antennas |
| Beamwidth of the built-in antenna [degrees] |
2.4 GHz: - Horizontal plane: 65° - Vertical plane: 40° 5 GHz: - Horizontal plane: 65° - Vertical plane: 20° |
| Operating frequency band |
2.4GHz,5GHz |
| Storage |
NAND Flash 512 MB |
| Long-term operating temperature [°C(°F)] |
–40°C to +65°C (–40°F to +149°F) (From 1800 m to 5000 m [5905.51 ft. to 16404.20 ft.], the maximum temperature of the device decreases by 1°C [1.8°F] for every 300 m [984.25 ft.] increase in altitude.) |
| Storage temperature [°C(°F)] |
–40°C to +85°C (–40°F to +185°F) |
| Long-term operating relative humidity [RH] |
0% RH to 100% RH |
| Long-term operating altitude [m(ft.)] |
–60 m to +5000 m (–196.85 ft to +16404.20 ft) |
| MTBF [year] |
123 |
| MTTR [hour] |
0.5 |
| Console port |
BLE console |
| Atmospheric pressure [kPa] |
53kPa - 106kPa ETSI 300 019-2-3 |
| Ingress protection level (dustproof/waterproof) |
IP68 |
| Service port surge protection [kV] |
6 kA in common mode |
| Antenna port surge protection [kA] |
N/A |
| Ground |
Ground |
| Wind resistance |
67 m/s |
| BLE |
BLE5.2 |
| 3G/LTE filte (ACC) |
Supported |
В диапазоне 2,4 ГГц работает (только 15 мин после включения) управляющий канал для дистанционного управления радиомостом.
На устройства линейки airMAX ac устанавливается операционная система airOS v8. Её особенности:
поддержка протокола airMAX ac; смешанный режим airMAX PtMP; режим дальней связи PtP; ширина полосы пропускания, по выбору; автоматический выбор полосы пропускания; ручной или автоматический выбор мощности передачи; автоматическая подстройка параметра дистанции для исключения переповторов; усиленная безопасность по WPA2; инструмент выбора канала airMagic; исчерпывающий набор инструментов диагностики, включая диагностику радиочастот и анализ спектра airView; переосмысленный пользовательский интерфейс; динамическое изменение настроек; мгновенная валидация полей; адаптивность; технологии HTML5; детализированная статистика. Доступ осуществляется из любого современного web-браузера.
В LiteBeam 5AC Long-Range есть выделенный WiFi для подключения из мобильного приложения и быстрой настройки со смартфона. Приложение UNMS обеспечивает оперативный доступ к настройкам airOS, и после авторизации позволяет проверять состояние соединения, менять и обновлять текущие настройки, пользоваться инструментами для развёртывания и первичной конфигурации радиомостов, создавать резервные копии настроек и обновлять их, перепрошивать и перезагружать радиомост, сбрасывать настройки, выходить из системы и прекращать авторизацию.
Есть индикаторы включения и сети Ethernet. Также в поставке комплект для монтажа на мачты. Есть регулировка по углу места. Регулировка по азимуту осуществляется путём вращения всей конструкции вокруг несущей мачты. Масса LiteBeam 5AC Long-Range без крепёжного комплекта составляет 1,4 кг, габариты — 512 × 385,8 × 258,3 мм.
Корпус LiteBeam 5AC Long-Range выполнен из алюминия и пластика. Допускается ветровая нагрузка до 550 Н при скорости ветра до 200 км/ч. Диапазон рабочих температур: −40—+70°C.
Также доступен комплект из 5 таких радиомостов (партномер LBE-5AC-LR-5).
Радиомост 60 ГГц + 5 ГГц с многоточечным подключением, секторным охватом 90°, симметричной скоростью до 2.7 Гбит/с и поддержкой до 31 клиента. Оснащен разъёмами для внешней антенны 5 ГГц.
| Технические характеристики | |
| Габариты | 158.3 × 286.8 × 100.2 мм |
| Вес | 1.5 кг |
| Материал корпуса | УФ-стабилизированный поликарбонат, алюминиевый сплав |
| Диаметр мачты | 25.4–60 мм (1–2.4") по внешнему диаметру трубы |
| Ветровая нагрузка | 109.8 Н при 200 км/ч |
| Класс защиты | IPX6 |
| Аппаратные характеристики | |
| Процессор | Четырёхъядерный ARM® Cortex®-A53, 1.4 ГГц |
| Память | 512 МБ DDR3L |
| Сетевые интерфейсы | 1 × 2.5 GbE RJ45, 1 × 10G SFP+ |
| Макс. энергопотребление | 24 Вт |
| Метод питания |
Пассивный PoE, 4 пары (1,2+; 3,6- и 4,5+; 7,8-) Пассивный PoE, 2 пары (4,5+; 7,8-) — только для 44–54 В DC |
| Блок питания | PoE-адаптер 48 В DC, 0.65 A, 2.5 GbE (в комплекте) |
| Поддерживаемое напряжение | 44–54 В DC / 22–27 В DC |
| GPS | Встроенный модуль GPS |
| Кнопка | Сброс к заводским настройкам |
| Светодиоды | Питание, Ethernet, GPS |
| Рабочая температура | -40 до +60°C (-40 до +140°F) |
| Рабочая влажность | 5–95% (без конденсации) |
| Сертификация | FCC, IC, CE |
| Программное обеспечение | |
| Режим работы | Точка доступа PtMP |
| Фирменные функции Ubiquiti | Wave AI, протокол обнаружения |
| Сервисы | UISP, ping watchdog, NTP-клиент, SNMP |
| Инструменты | Настройка антенны, утилита обнаружения, ping, трассировка, тест скорости, тест кабеля, сканирование сети |
| Сетевая модель | Bridge-режим |
| Требования к ПО | UISP версии 2.4.205 и выше |
| Системные характеристики | |
| Общая пропускная способность | До 5.4 Гбит/с |
| Максимальное число клиентов | 31 |
| Максимальная дальность соединения |
С Wave Pro — до 6 км С Wave Long-Range — до 6 км С Wave Nano — до 4 км С Wave Pico — до 0.9 км |
| Шифрование | WPA2-PSK (AES) |
| Радиочастотные характеристики | |
| Рабочая частота* |
57–71 ГГц *Зависит от региона |
| Ширина канала | 2160, 1080, 540 МГц |
| Рабочие каналы* |
58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200, 70560 МГц *Зависит от региона |
| Модуляция | 16QAM, QPSK |
| Усиление антенны | 20 дБи |
| Поляризация | Линейная вертикальная |
| Ширина диаграммы направленности | Азимут: 90° (3 дБ), Подъём: 7° (3 дБ) |
| Электрический наклон | 0° |
| LED-индикация | |
| Питание |
Мигающий белый — загрузка устройства Белый — нет подключения к приложению UISP Синий — подключено к UISP Мигающий синий — поиск устройства Синий/белый — обновление прошивки |
| Ethernet |
Мигающий белый — активность Ethernet Мигающий синий — активность SFP+ |
| GPS | Синий — приём сигнала минимум от 4 спутников GPS |
Удобный интерфейс airOS8 включает динамическое изменение настроек, мгновенную валидацию полей, HTML5, адаптивность, детализированную статистику, исчерпывающий набор инструментов диагностики
С сетью соединяется гигабитным портом. Питание подаётся на этот же порт в пассивном режиме PoE в диапазоне напряжений 20—27 В. В комплекте есть гигабитный PoE-адаптер на 24 В. Потребление не превышает 8,5 Вт.
