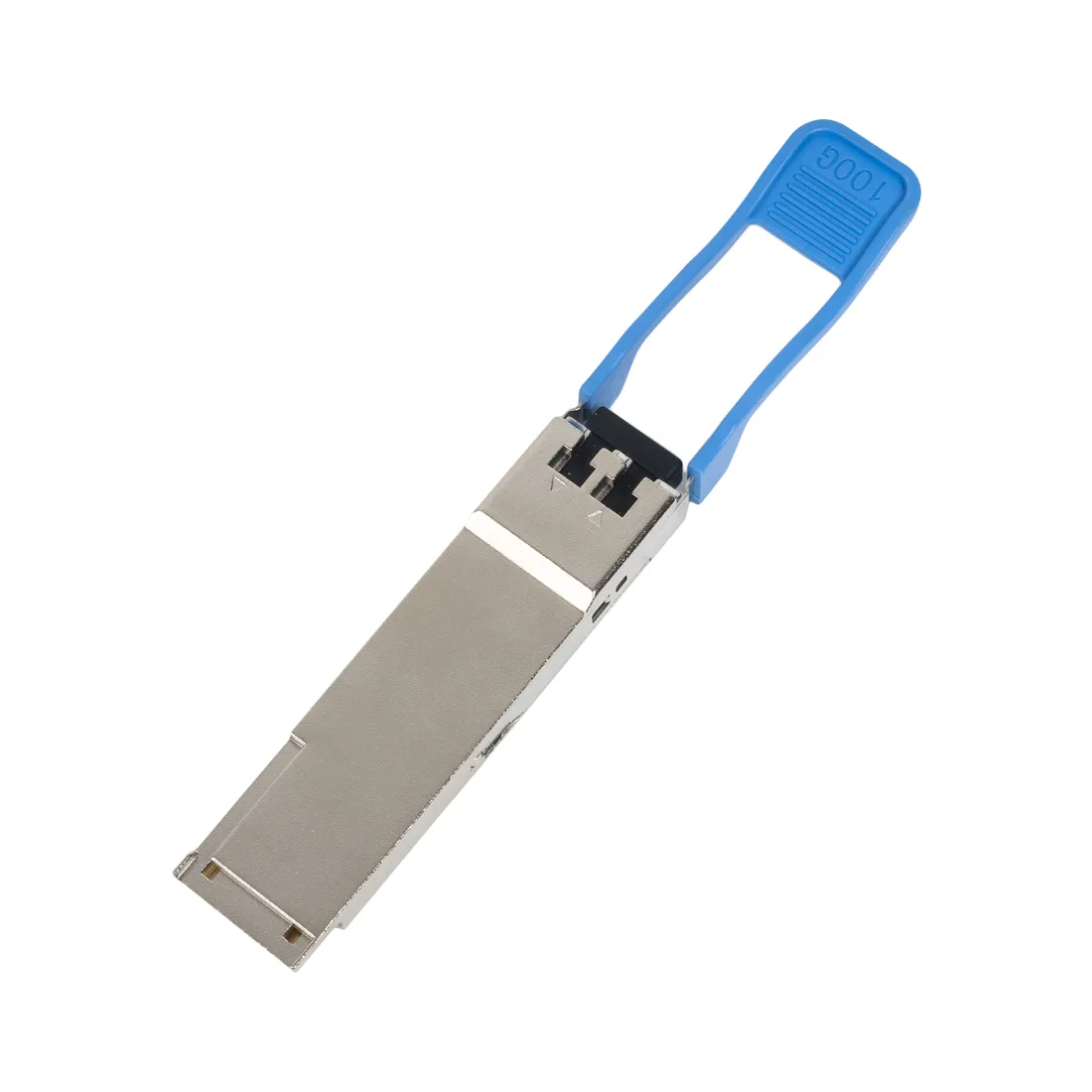

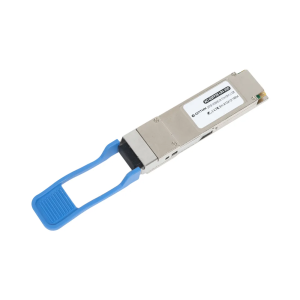

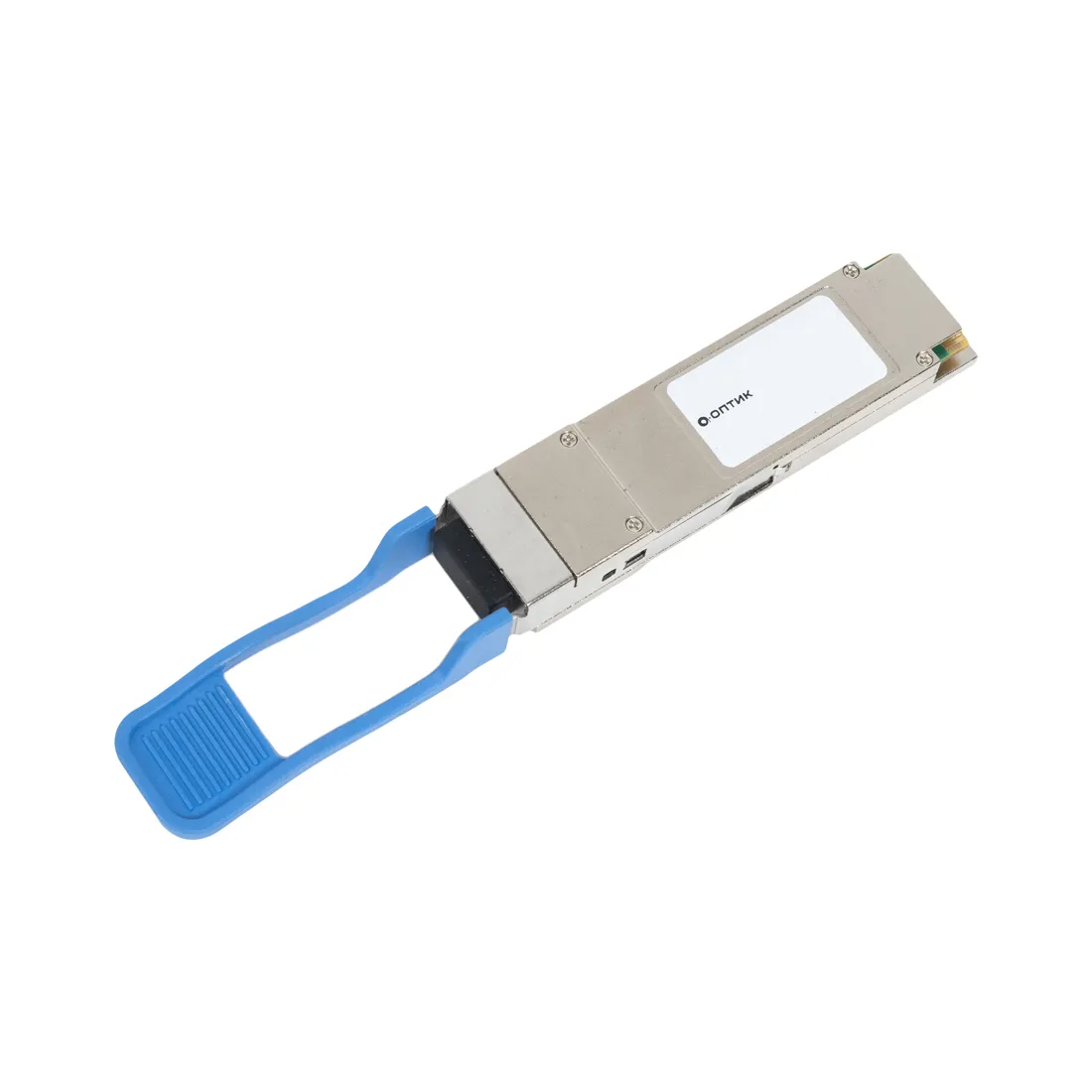

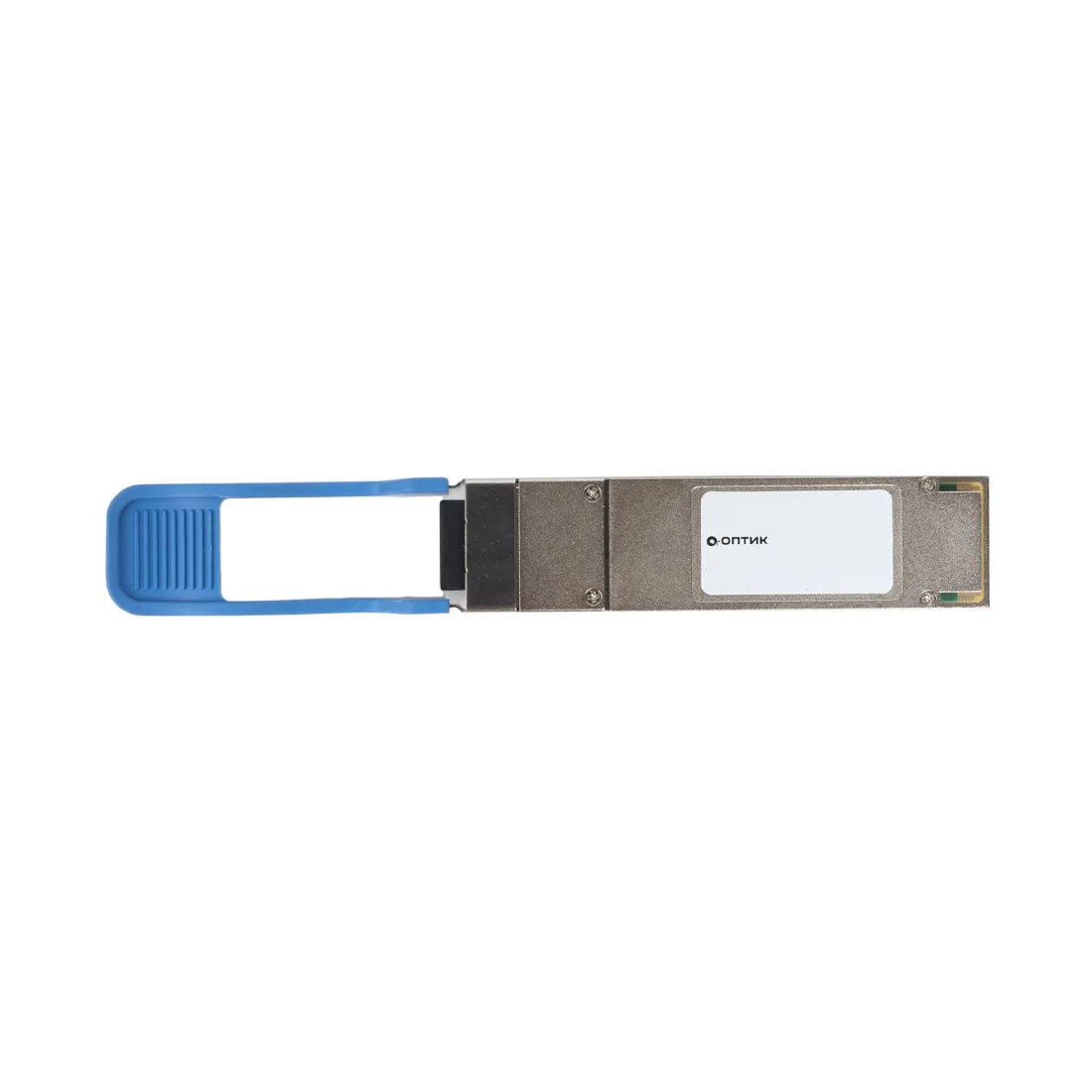

Трансивер А-Оптик AO-QSFP28-LR4-10D

Трансивер А-Оптик AO-QSFP28-LR4-20D — это высокоскоростной оптический модуль форм-фактора QSFP28, предназначенный для передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну на увеличенные расстояния в дата-центрах и операторских сетях.

Модуль соответствует стандарту 100GBASE-LR4 / 4WDM-20 и обеспечивает передачу данных на расстояние до 20 км по одномодовому волокну (SMF). Передача реализована по технологии LAN-WDM (4WDM) с использованием четырёх длин волн в диапазоне около 1310 нм, что позволяет эффективно передавать сигнал по одному оптическому волокну.

Трансивер оснащён стандартным LC duplex-разъёмом и поддерживает функцию цифрового диагностического мониторинга (DDM/DOM), позволяющую отслеживать параметры работы в реальном времени (температура, напряжение, уровень оптического сигнала).

Форм-фактор QSFP28 с поддержкой горячей замены (hot-plug) обеспечивает удобство эксплуатации и быструю интеграцию в существующую сетевую инфраструктуру. Модуль совместим с оборудованием различных производителей, оснащённым интерфейсами QSFP28.

Основные характеристики:

• Тип устройства: оптический QSFP28-трансивер
• Форм-фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с (4×25G)
• Стандарт: 100GBASE-LR4 / 4WDM-20
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 20 км
• Технология передачи: LAN-WDM (4 длины волн ~1296–1309 нм)
• Тип разъёма: LC duplex
• Поддержка DDM/DOM: да
• Питание: +3.3 В
• Температурный диапазон: 0…+70 °C
• Совместимость: оборудование с портами QSFP28
• Страна производства: Китай
• Гарантия: 1 год

Назначение: применяется для организации высокоскоростных оптических соединений 100 Гбит/с на расстояния до 20 км, включая межплощадочные соединения, магистральные линии и инфраструктуру операторского уровня, где требуется увеличенная дальность передачи по сравнению с стандартными LR4-модулями.

Трансивер A‑Оптик AO‑SFP+B54L‑80D — это высокопроизводительный оптический SFP+‑модуль с поддержкой технологии WDM (BiDi), предназначенный для двунаправленной передачи данных со скоростью до 10 Гбит/с по одномодовому оптоволокну на значительные расстояния.

Модуль реализует технологию WDM (BiDi), при которой передача и приём данных выполняются по одному одномодовому волокну, используя разные длины волн: Tx 1550 нм / Rx 1490 нм. Такая конфигурация позволяет существенно экономить оптическую инфраструктуру и упрощает монтаж трасс, где прокладка двух волокон затруднена или нежелательна.

AO‑SFP+B54L‑80D рассчитан на передачу данных на расстояние до 80 км по одномодовому волокну (SMF), что делает его оптимальным решением для магистральных линий связи, корпоративных кампусов, распределённых сетей, операторских сетей, а также для передачи данных между удалёнными узлами и дата‑центрами.

Модуль оснащён LC simplex‑разъёмом для подключения стандартного одномодового кабеля и поддерживает функцию цифрового диагностического мониторинга (DDM/DOM), позволяющую в реальном времени отслеживать ключевые параметры работы: мощность передатчика и приёмника, напряжение питания, температуру и другие показатели для оптимального контроля сети.

Важно: AO‑SFP+B54L‑80D работает в паре с трансивером AO‑SFP+B45L‑80D (с противоположными длинами волн: Tx 1490 нм / Rx 1550 нм), обеспечивая полноценное двунаправленное BiDi‑соединение по одному одному волокну.

Модуль выполнен в стандартном форм‑факторе SFP+ с поддержкой горячей замены (Hot Swap) и совместим с оборудованием различных производителей, оснащённым SFP+‑портами, поддерживающими BiDi‑оптику.

Основные характеристики:

• Тип устройства: оптический SFP+‑трансивер
• Форм‑фактор: SFP+ (горячая замена)
• Скорость передачи данных: до 10 Гбит/с
• Стандарт: 10G WDM (BiDi)
• Длины волн: Tx 1550 нм / Rx 1490 нм
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 80 км
• Работает в паре с: AO‑SFP+B45L‑80D
• Тип разъёма: LC simplex
• Поддержка DDM/DOM: есть
• Горячая замена (Hot Swap): поддерживается
• Питание: 3.3 В
• Температурный диапазон: коммерческий
• Совместимость: оборудование с SFP+‑портами
• Гарантия: 1 год

Трансивер A‑Оптик AO‑SFP+B45L‑80D — это оптический SFP+‑модуль с поддержкой технологии WDM (BiDi), предназначенный для высокоскоростной передачи данных со скоростью до 10 Гбит/с по одномодовому волокну на расстояние до 80 км.

Модуль реализует двунаправленную передачу данных по одному одномодовому волокну с использованием технологии WDM (BiDi): Tx 1490 нм / Rx 1550 нм. Такая конфигурация позволяет экономно использовать оптическую инфраструктуру и упрощает монтаж длинных линий связи без необходимости прокладки двух волокон.

AO‑SFP+B45L‑80D рассчитан на работу в магистральных сетях, корпоративных инфраструктурах, дата‑центрах и операторских линиях, где необходима надёжная оптическая связь на большие расстояния.

Трансивер оснащён LC simplex‑разъёмом для подключения одномодового оптического кабеля и поддерживает цифровой диагностический мониторинг (DDM/DOM), позволяющий отслеживать в реальном времени параметры работы модуля — оптическую мощность передатчика и приёмника, напряжение питания, температуру и другие ключевые показатели.

Важно: AO‑SFP+B45L‑80D работает в паре с трансивером AO‑SFP+B54L‑80D (Tx 1550 нм / Rx 1490 нм) для организации полноценного BiDi‑соединения по одному одномодовому волокну.

Модуль выполнен в стандартном форм‑факторе SFP+ с поддержкой горячей замены (Hot Swap) и совместим с оборудованием различных производителей, оснащённым SFP+‑портами и поддерживающим BiDi‑оптику.

Основные характеристики:

• Тип устройства: оптический SFP+‑трансивер
• Форм‑фактор: SFP+ (горячая замена)
• Скорость передачи данных: до 10 Гбит/с
• Стандарт: 10G WDM (BiDi)
• Длины волн: Tx 1490 нм / Rx 1550 нм
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 80 км
• Работает в паре с: AO‑SFP+B54L‑80D
• Тип разъёма: LC simplex
• Поддержка DDM/DOM: есть
• Горячая замена (Hot Swap): поддерживается
• Питание: 3.3 В
• Температурный диапазон: коммерческий
• Совместимость: оборудование с SFP+‑портами
• Гарантия: 1 год

А‑Оптик AO‑QSFP+ER4‑40D — оптический трансивер 40GBASE‑ER4 для одномодового волокна

А‑Оптик AO‑QSFP+ER4‑40D — высокопроизводительный оптический трансивер формата QSFP+, предназначенный для передачи данных со скоростью 40 Гбит/с по одномодовому оптоволокну. Модуль соответствует стандарту 40GBASE‑ER4 (IEEE 802.3ba) и обеспечивает стабильную связь на дистанциях до 40 км с LC‑дуплексными разъёмами. Подходит для использования в коммутаторах, маршрутизаторах и магистральных сетевых линиях.

Основные характеристики

• Форм‑фактор: QSFP+ с поддержкой горячей замены (Hot Swap)
• Стандарт: 40GBASE‑ER4
• Скорость передачи данных: 40 Гбит/с (до 41,25 Гбит/с агрегированно)
• Тип волокна: одномодовое (SMF)
• Длина волны передатчика: 1310 нм
• Оптический разъём: LC дуплекс
• Максимальная дальность передачи: до 40 км
• Тип передатчика: DFB CWDM
• Тип приёмника: APD
• Поддержка цифрового мониторинга DDM/DOM
• Совместимость: Cisco, Mikrotik, HPE, TP‑LINK, HP, Juniper и др.

Преимущества

• Высокая скорость передачи 40 Гбит/с для магистральных и корпоративных сетей
• Большая дальность до 40 км для длинных линий связи
• Совместимость с различным сетевым оборудованием благодаря стандарту QSFP+
• Поддержка функций DDM для мониторинга состояния модуля
• Компактный металлический корпус с эффективным теплоотводом

Область применения

• Магистральные сети передачи данных
• Дата‑центры и узлы агрегации трафика
• Корпоративные сети с высокой пропускной способностью
• Провайдерские и операторские сети с распределённой архитектурой

Трансивер А-Оптик AO-QSFP28-ER4-40D — это оптический модуль форм-фактора QSFP28, предназначенный для передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну на большие расстояния в магистральных и операторских сетях.

Модуль соответствует стандарту 100GBASE-ER4 и обеспечивает передачу данных на расстояние до 40 км по одномодовому волокну (SMF). Передача реализована по технологии LAN-WDM с использованием четырёх длин волн в диапазоне 1295–1310 нм, что позволяет передавать четыре канала по одному оптическому волокну с высокой пропускной способностью.

Трансивер оснащён стандартным LC duplex-разъёмом и поддерживает функцию цифрового диагностического мониторинга (DDM/DOM), позволяющую контролировать рабочие параметры в реальном времени (температура, напряжение, уровень оптической мощности).

Для достижения максимальной дальности до 40 км, как правило, требуется использование FEC (Forward Error Correction) на стороне оборудования. Без FEC типичная дальность составляет до ~30 км.

Форм-фактор QSFP28 с поддержкой горячей замены (hot-plug) обеспечивает удобство эксплуатации и интеграции в сетевую инфраструктуру. Модуль совместим с оборудованием различных производителей, оснащённым интерфейсами QSFP28.

Основные характеристики:

• Тип устройства: оптический QSFP28-трансивер
• Форм-фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с (4×25G)
• Стандарт: 100GBASE-ER4
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 40 км (с FEC)
• Технология передачи: LAN-WDM (1295.56 / 1300.05 / 1304.58 / 1309.14 нм)
• Тип разъёма: LC duplex
• Поддержка DDM/DOM: да
• Питание: +3.3 В
• Энергопотребление: до 4 Вт
• Температурный диапазон: 0…+70 °C
• Совместимость: QSFP28 MSA, IEEE 802.3bm
• Страна производства: Китай
• Гарантия: 1 год

Назначение: используется для построения высокоскоростных оптических соединений 100 Гбит/с на большие расстояния до 40 км, включая межплощадочные соединения, магистральные каналы связи, а также инфраструктуру операторского уровня и дата-центров.

Трансивер А‑Оптик AO‑QSFP28‑B09L‑40D — высокопроизводительный оптический модуль форм‑фактора QSFP28 для двунаправленной передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну.

Модуль реализует технологию одноволоконной двунаправленной передачи (BiDi, WDM) и предназначен для работы на расстояниях до 40 км по одномодовому кабелю (SMF). Для передачи и приёма данных используются длины волн Tx 1309,14 нм / Rx 1304,58 нм, что позволяет экономить оптоволоконную инфраструктуру.

Важно: для корректной работы BiDi‑связи модуль должен использоваться в паре с комплементарным трансивером, у которого длины волн Tx/Rx противоположны (например, Tx 1304,58 нм / Rx 1309,14 нм).

Трансивер оснащён LC simplex‑разъёмом и поддерживает цифровой диагностический мониторинг (DDM/DOM) для отслеживания оптической мощности, напряжения питания, температуры и других параметров в реальном времени.

Модуль выполнен в стандартном форм‑факторе QSFP28 с поддержкой горячей замены (hot‑plug), совместим с оборудованием различных производителей с QSFP28‑портами и поддерживает передачу 100 Гбит/с по одномодовому волокну.

Основные характеристики:

• Тип устройства: оптический QSFP28‑трансивер
• Форм‑фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с
• Стандарт: 100G WDM BiDi
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 40 км
• Длины волн: BiDi (Tx 1309,14 нм / Rx 1304,58 нм)
• Тип разъёма: LC simplex
• Поддержка DDM/DOM: есть
• Hot‑plug: поддерживается
• Питание: +3.3 В
• Температурный диапазон: 0…+70 °C
• Совместимость: оборудование с QSFP28‑портами
• Работает в паре с комплементарным модулем BiDi
• Страна производства: Китай
• Гарантия: 1 год

Назначение модуля: AO‑QSFP28‑B09L‑40D применяется для построения высокоскоростных двунаправленных оптических соединений 100 Гбит/с на расстояния до 40 км с минимальным использованием оптоволоконной инфраструктуры, особенно в магистральных, корпоративных и операторских сетях.
