Трансивер А-Оптик AO-QSFP+ER4-40D

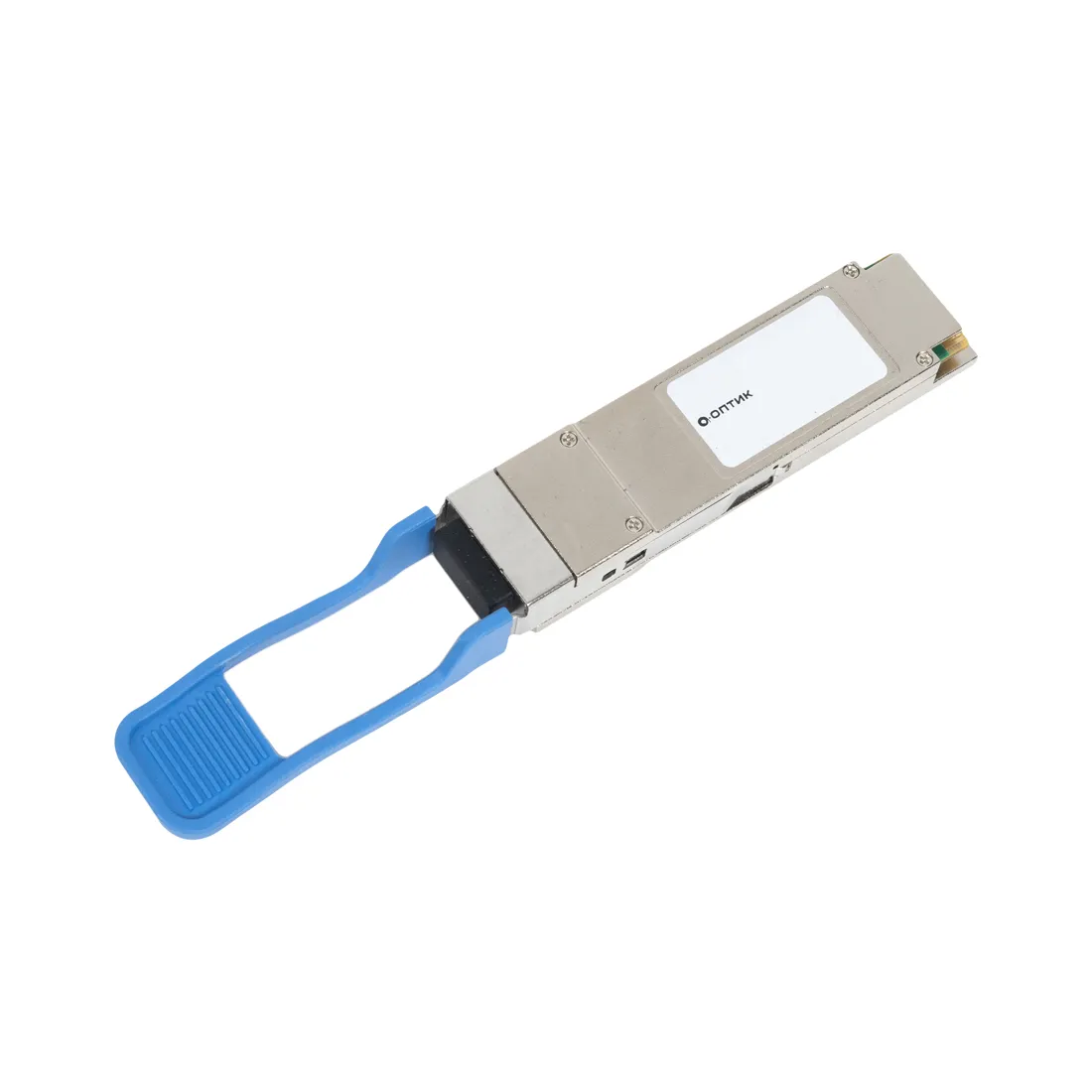

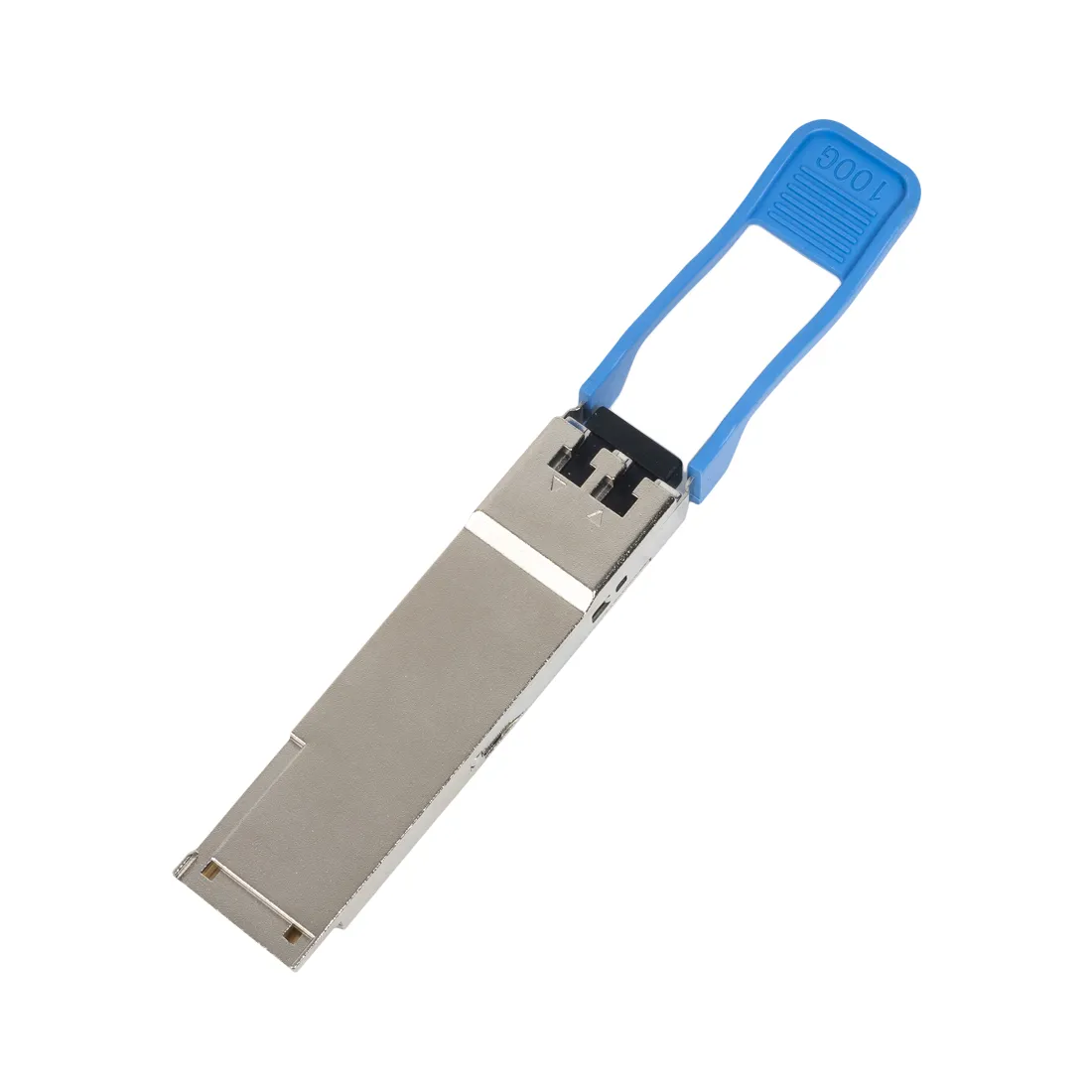

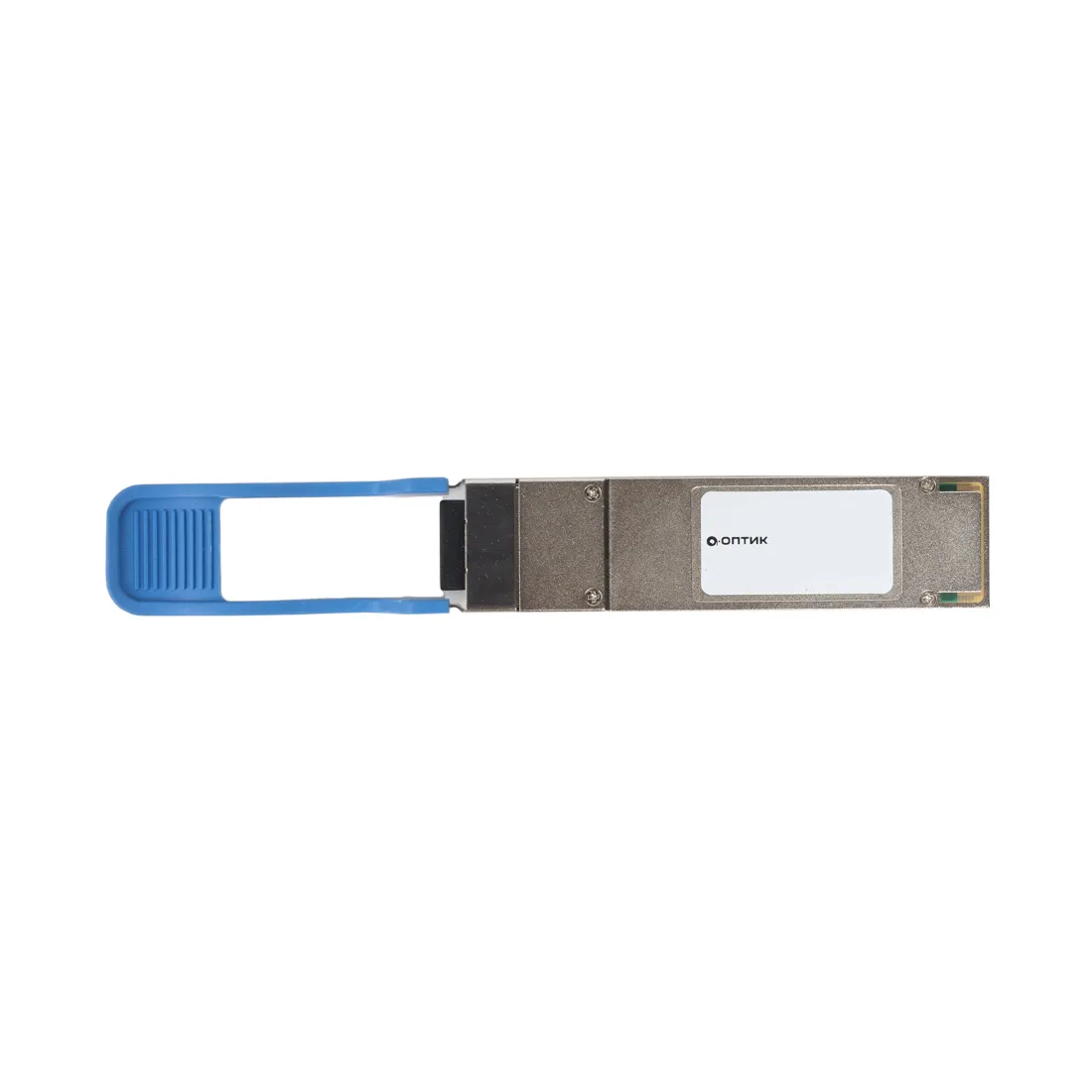

Трансивер А-Оптик AO-QSFP28-ER4-40D — это оптический модуль форм-фактора QSFP28, предназначенный для передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну на большие расстояния в магистральных и операторских сетях.

Модуль соответствует стандарту 100GBASE-ER4 и обеспечивает передачу данных на расстояние до 40 км по одномодовому волокну (SMF). Передача реализована по технологии LAN-WDM с использованием четырёх длин волн в диапазоне 1295–1310 нм, что позволяет передавать четыре канала по одному оптическому волокну с высокой пропускной способностью.

Трансивер оснащён стандартным LC duplex-разъёмом и поддерживает функцию цифрового диагностического мониторинга (DDM/DOM), позволяющую контролировать рабочие параметры в реальном времени (температура, напряжение, уровень оптической мощности).

Для достижения максимальной дальности до 40 км, как правило, требуется использование FEC (Forward Error Correction) на стороне оборудования. Без FEC типичная дальность составляет до ~30 км.

Форм-фактор QSFP28 с поддержкой горячей замены (hot-plug) обеспечивает удобство эксплуатации и интеграции в сетевую инфраструктуру. Модуль совместим с оборудованием различных производителей, оснащённым интерфейсами QSFP28.

Основные характеристики:

• Тип устройства: оптический QSFP28-трансивер
• Форм-фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с (4×25G)
• Стандарт: 100GBASE-ER4
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 40 км (с FEC)
• Технология передачи: LAN-WDM (1295.56 / 1300.05 / 1304.58 / 1309.14 нм)
• Тип разъёма: LC duplex
• Поддержка DDM/DOM: да
• Питание: +3.3 В
• Энергопотребление: до 4 Вт
• Температурный диапазон: 0…+70 °C
• Совместимость: QSFP28 MSA, IEEE 802.3bm
• Страна производства: Китай
• Гарантия: 1 год

Назначение: используется для построения высокоскоростных оптических соединений 100 Гбит/с на большие расстояния до 40 км, включая межплощадочные соединения, магистральные каналы связи, а также инфраструктуру операторского уровня и дата-центров.

Трансивер А‑Оптик AO‑QSFP28‑B09L‑40D — высокопроизводительный оптический модуль форм‑фактора QSFP28 для двунаправленной передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну.

Модуль реализует технологию одноволоконной двунаправленной передачи (BiDi, WDM) и предназначен для работы на расстояниях до 40 км по одномодовому кабелю (SMF). Для передачи и приёма данных используются длины волн Tx 1309,14 нм / Rx 1304,58 нм, что позволяет экономить оптоволоконную инфраструктуру.

Важно: для корректной работы BiDi‑связи модуль должен использоваться в паре с комплементарным трансивером, у которого длины волн Tx/Rx противоположны (например, Tx 1304,58 нм / Rx 1309,14 нм).

Трансивер оснащён LC simplex‑разъёмом и поддерживает цифровой диагностический мониторинг (DDM/DOM) для отслеживания оптической мощности, напряжения питания, температуры и других параметров в реальном времени.

Модуль выполнен в стандартном форм‑факторе QSFP28 с поддержкой горячей замены (hot‑plug), совместим с оборудованием различных производителей с QSFP28‑портами и поддерживает передачу 100 Гбит/с по одномодовому волокну.

Основные характеристики:

• Тип устройства: оптический QSFP28‑трансивер
• Форм‑фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с
• Стандарт: 100G WDM BiDi
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 40 км
• Длины волн: BiDi (Tx 1309,14 нм / Rx 1304,58 нм)
• Тип разъёма: LC simplex
• Поддержка DDM/DOM: есть
• Hot‑plug: поддерживается
• Питание: +3.3 В
• Температурный диапазон: 0…+70 °C
• Совместимость: оборудование с QSFP28‑портами
• Работает в паре с комплементарным модулем BiDi
• Страна производства: Китай
• Гарантия: 1 год

Назначение модуля: AO‑QSFP28‑B09L‑40D применяется для построения высокоскоростных двунаправленных оптических соединений 100 Гбит/с на расстояния до 40 км с минимальным использованием оптоволоконной инфраструктуры, особенно в магистральных, корпоративных и операторских сетях.

Трансивер А‑Оптик AO‑QSFP28‑B04L‑40D — это высокопроизводительный оптический модуль форм‑фактора QSFP28, предназначенный для двунаправленной передачи данных со скоростью до 100 Гбит/с по одномодовому оптоволокну.

Модуль соответствует стандарту 100G WDM BiDi и обеспечивает двунаправленную передачу данных по одному одномодовому волокну на расстояние до 40 км. Он использует пару длин волн (обычно 1304.58 нм для передачи и 1309.14 нм для приёма) для передачи и приёма данных, что позволяет организовать экономичное оптоволоконное соединение с минимальным количеством кабелей.

Важно: для корректной работы BiDi‑связи данный модуль должен использоваться в паре с комплементарным модулем AO‑QSFP28‑B??L‑40D, который имеет обратные длины волн (Tx/Rx противоположны).

Трансивер оснащён стандартным LC simplex‑разъёмом для подключения одномодового кабеля и поддерживает цифровой диагностический мониторинг (DDM/DOM), что позволяет отслеживать ключевые параметры работы модуля (оптическая мощность, напряжение питания, температура) в реальном времени, упрощая обслуживание и диагностику.

Модуль выполнен в компактном форм‑факторе QSFP28 с поддержкой горячей замены (hot‑plug), что позволяет устанавливать или извлекать его без остановки сетевого оборудования. AO‑QSFP28‑B04L‑40D совместим с оборудованием различных брендов, оснащённым QSFP28‑портами и поддерживающим BiDi‑оптику.

Основные характеристики:

• Тип устройства: оптический QSFP28‑трансивер
• Форм‑фактор: QSFP28 (горячая замена)
• Скорость передачи данных: до 100 Гбит/с
• Стандарт: 100G WDM BiDi
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 40 км
• Длины волн: BiDi (Tx/Rx ~1304.58/1309.14 нм)
• Тип разъёма: LC simplex
• Поддержка DDM/DOM: есть
• Hot‑plug: поддерживается
• Питание: +3.3 В
• Температурный диапазон: 0…+70 °C
• Совместимость: оборудование с QSFP28‑портами
• Работает в паре с комплементарным модулем BiDi
• Страна производства: Китай
• Гарантия: 1 год

Назначение модуля: AO‑QSFP28‑B04L‑40D применяется для высокоскоростных оптических BiDi‑соединений на дальние расстояния (до 40 км) в магистральных, корпоративных и операторских сетях, где требуется экономия оптоволоконной инфраструктуры и высокая пропускная способность.

Трансивер A‑Оптик AO‑QSFP+ZR4‑80D — это высокопроизводительный оптический модуль форм‑фактора QSFP+, предназначенный для дальнобойной передачи данных со скоростью до 40 Гбит/с по одномодовому оптоволокну.

Модуль соответствует стандарту 40GBASE‑ZR4 и обеспечивает стабильную передачу данных на расстояние до 80 км по одномодовому кабелю (SMF), что делает его подходящим для магистральных сетей, межсетевых соединений между крупными узлами, корпоративных кампусов и операторских инфраструктур. Он работает в диапазоне длин волн примерно 1294–1310 нм, характерном для ZR4‑оптики.

Модуль оснащён LC duplex‑разъёмом для подключения одномодового оптического кабеля и поддерживает цифровой диагностический мониторинг (DDM/DOM), позволяющий в реальном времени отслеживать параметры работы трансивера — оптическую мощность, напряжение питания, температуру и другие ключевые показатели, что упрощает эксплуатацию и диагностику сети.

AO‑QSFP+ZR4‑80D выполнен в стандарте QSFP+ с поддержкой горячей замены (hot‑plug), что позволяет устанавливать или извлекать модуль без остановки сетевого оборудования. Он совместим с оборудованием различных производителей, оснащённым QSFP+‑портами и поддерживающим стандарт 40GBASE‑ZR4.

Основные характеристики:

• Тип устройства: оптический QSFP+‑трансивер
• Форм‑фактор: QSFP+ (горячая замена)
• Скорость передачи данных: до 40 Гбит/с
• Оптический стандарт: 40GBASE‑ZR4
• Тип волокна: одномодовое (SMF)
• Дальность передачи: до 80 км
• Длины волн: примерно 1294–1310 нм (LAN‑WDM ZR4)
• Тип разъёма: LC duplex
• Поддержка цифрового диагностического мониторинга (DDM/DOM): есть
• Горячая замена (Hot Swap): поддерживается
• Питание: +3.3 В
• Температурный диапазон: коммерческий (0…+70 °C)
• Совместимость: оборудование с QSFP+‑портами
• Страна производства: Китай
• Гарантия: 1 год

Назначение модуля: AO‑QSFP+ZR4‑80D используется для высокоскоростных оптических соединений на большие расстояния, включая линии связи между дата‑центрами, магистральные и распределённые корпоративные сети, а также операторские магистрали с высокой пропускной способностью.

А‑Оптик AO‑QSFP+ER4‑60D — оптический трансивер 40GBASE‑ER4 для одномодового волокна

А‑Оптик AO‑QSFP+ER4‑60D — это высокопроизводительный оптический модуль форм‑фактора QSFP+, предназначенный для передачи данных со скоростью 40 Гбит/с по одномодовому оптоволокну на дальние расстояния. Модуль соответствует стандарту 40GBASE‑ER4 и обеспечивает стабильную связь на дистанциях до 60 км, что делает его подходящим для магистральных сетей, дата‑центров и корпоративных коммуникационных каналов. :contentReference[oaicite:0]{index=0}

Основные характеристики

• Форм‑фактор: QSFP+ (Hot‑Swap)
• Стандарт: 40GBASE‑ER4 для 40‑гигабитных Ethernet‑соединений
• Скорость передачи данных: 40 Гбит/с
• Тип волокна: одномодовое оптоволокно (SMF)
• Тип разъёма: LC‑дуплекс
• Длина волны: около 1310 нм
• Максимальная дальность передачи: до 60 км
• Компактный металлический корпус для эффективного теплоотвода
• Совместимость с оборудованием, поддерживающим 40GBASE‑ER4

Преимущества

• Поддержка высокоскоростной передачи 40 Гбит/с для магистральных сетевых линий
• Большая дальность до 60 км для межузловых соединений
• Форм‑фактор QSFP+ обеспечивает простую интеграцию в коммутаторы и маршрутизаторы
• Надёжный металлизированный корпус и устойчивость к нагрузкам
• Широкая совместимость с сетевым оборудованием разных производителей

Область применения

• Магистральные каналы связи и транспортные сети
• Дата‑центры и узлы агрегации трафика
• Корпоративные сети и филиальные соединения на большие расстояния
• Телекоммуникационные и провайдерские сетевые инфраструктуры
