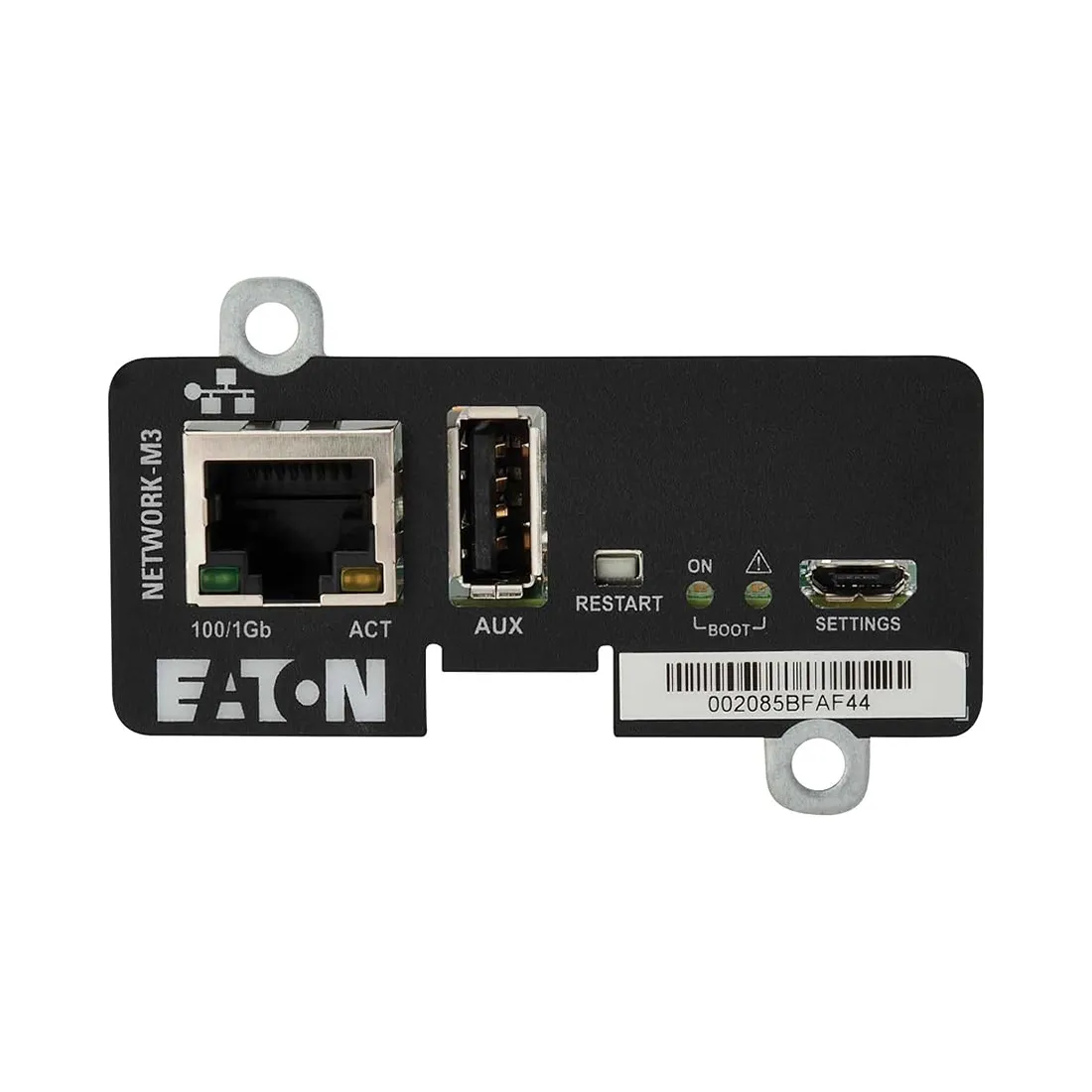

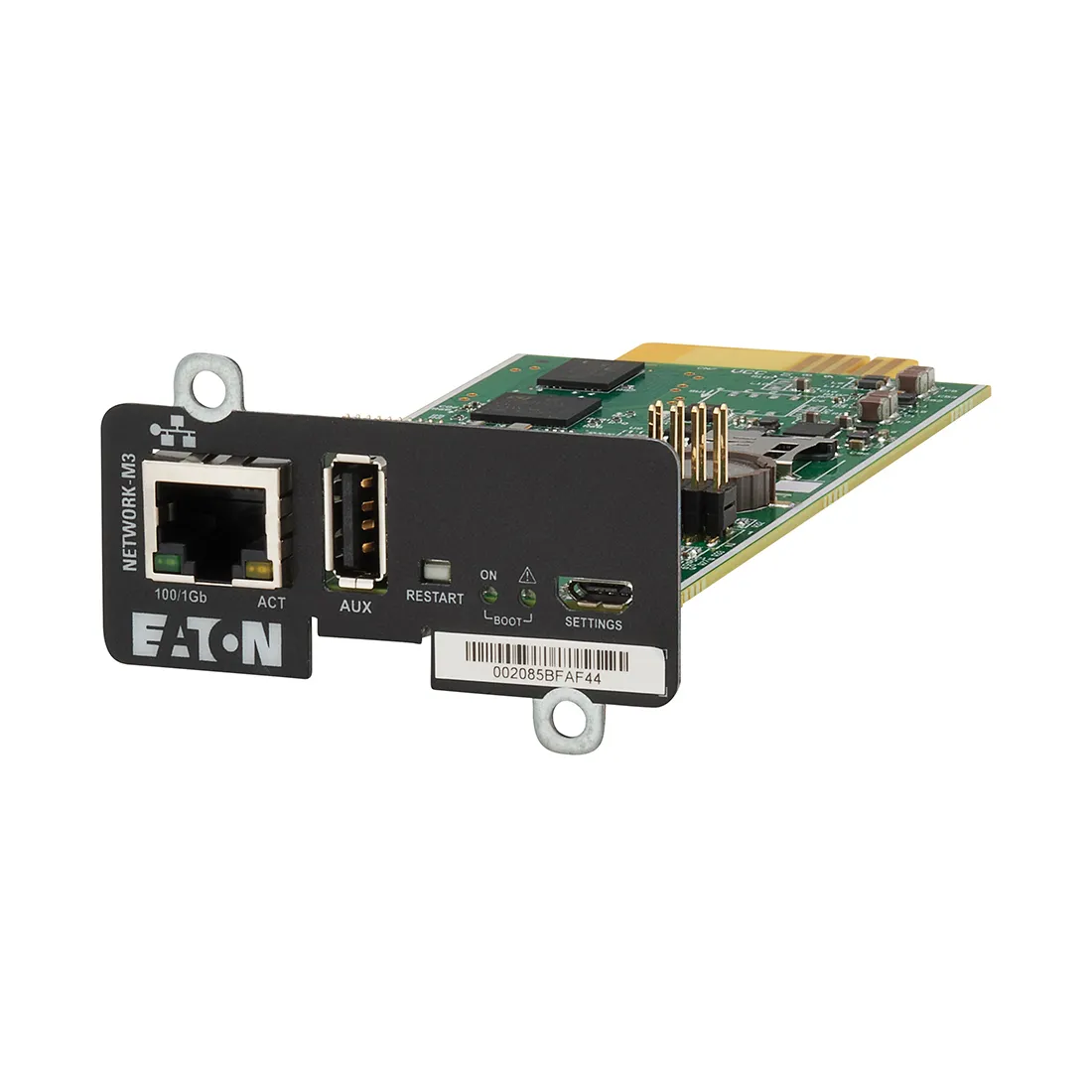

Внутренняя SNMP карта Eaton Network-M3

Карта предназначена для удаленного мониторинга и управления ИБП через локальную сеть или Интернет. Позволяет в режиме реального времени получать информацию о состоянии электросети и ИБП. Благодаря наличию встроенного http-сервера доступ к карте может осуществляться через любой веб-браузер.

Communication and administrative tools
- Authentication: Radius

Physical parameters
- Maximum height: 38MM, 3.8 cm
- Maximum width: 121MM, 12.1 cm
- Maximum depth: 114MM, 11.4 cm
- Net weight: 0.08 KG
- Gross weight: 0.34 KG
- Dimensions of the TRANSPORT package: 51x235x159MM

Environmental parameters
- Operating temperature: 0 - 45 °C
- Operating range of relative humidity: 0-95 %
- Operating range of altitude above sea level: 0-3048 meters
- Storage temperature: -5-45 °C
- Relative humidity of storage: 0-95 %
- Storage height above sea level: 0-15240 meters

Compliance
- Compliance with the requirements: AS/NZS 3548 (C-Tick) Class A, EN 55022 Class A, EN 55024, FCC part 15 class A, GOST, ICES-003, VCCI Class A

Standard warranty: 2 years for repair or replacement. The warranty period begins to be calculated from the date of sale, but no later than 6 months from the date of production.

Плата сетевого интерфейса используется для управления ИБП и не требует внешнего ПО. Операционная система собственной разработки непрерывно контролирует функционирование ИБП и обрабатывает множество событий (потеря питания, перегрузка, переход на байпас, неисправности и т. д.) и выполняет следующие действия:

• Сохранение журнала уведомлений с указанием даты и времени записей;

• Сохранение основных параметров сети с указанием даты и времени;

• Отправка сообщений по электронной почте;

• Выполнение действий по расписанию;

• Отображение всплывающих сообщений, выполнение завершения работы и пользовательских команд с удаленных компьютеров;

• Включение и отключение ИБП;

• Передача сигналов «пробуждения» по сети (Wake On LAN);

• Поддержка протокола SNMP;

• Отправка trap-сообщений SNMP;

• Отображение данных и настроек через интернет-браузер (Internet Explorer, Mozilla Firefox, Opera и т. д.);

• Обновления микропрограммного обеспечения с помощью специального программного пакета, который может быть бесплатно загружен через интернет.

Встраиваемый интерфейс устанавливается в специальный слот ИБП.

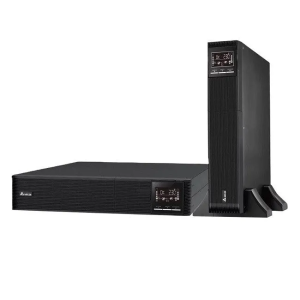

Floor and rack versions 19”

Appointment
office

Number of phases (input-output)
1-1

Rated power, kVA
3

Active power,
2.7 kW

Rated voltage
200 At this voltage, the rated power of the UPS is lowered to the level of 90%./208 At this voltage, the rated power of the UPS is lowered to the level of 90%./220/230/240 Perem. current

Voltage range
175-280 V perem. current (100% load)? 20-175 Vac. current (load 50-100%)

The coefficient of nonlinear current distortion

Power factor
> 0.99 (at full load)

Frequency
40~70 Hz

Voltage
200 At this voltage, the rated power of the UPS is lowered to the level of 90%./208 At this voltage, the rated power of the UPS is lowered to the level of 90%./220/230/240 Perem. current

The output power factor
is 0.9

The coefficient of nonlinear voltage distortion

Voltage regulation limits
± 1% (at linear load)

Frequency
50/60 Hz ± 0.05 Hz

Overload capacity
At load
Cross factor
3:1

Sockets
IEC C13x6

Battery Type
72 In the post. current

The rated battery
life is 7.5 minutes (When the total load reaches 75%.)

Charging time
3 hours to 90 %

Charge current
2 A

Standard
1 SMART slot, 1 RS-232 port, 1 USB port, 1 REPO port

Normal mode (on-line)
up to 94 %

Economy mode
up to 97 %
