VoIP Шлюз Grandstream GXW4216

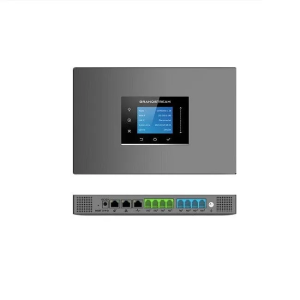

The UCM6300 Audio series enables enterprises to create powerful and scalable solutions for unified
communications and collaboration. This series of IP PBX is a platform that combines all the main
types of communication for business, including voice communication, instant messaging (IM), voice conferencing, web meetings,
data transmission, analytics, mobility, access to premises, internal communication and much more. The UCM6300 Audio series
supports up to 1,500 users and includes a built-in instant messaging (IM) solution,
a voice/web conferencing platform and a free Wave application that provides communication and collaboration
of employees using desktop computers, mobile devices, IP phones and other subscriber devices. It has support for UCM RemoteConnect, a cloud service for remote users, offering a best-in
-class hybrid platform that combines the management of a local IP PBX with remote access and
the management capabilities of a cloud solution. Offering a high-quality solution for unified communications and
collaboration, containing a set of tools for mobility, security, instant messaging, voice
conferencing and collaboration, the UCM6300 Audio series provides a powerful professional platform for any
organization.

UCM6302A

Users: 500
Simultaneous calls (G. 711): 75
Maximum number of SRTP
calls (G. 711): 75
5 conference halls and up to 75 participants

Analog FXS ports: 2
FXO ports: 2

VoIP‑шлюз Grandstream GXW4224 — многолинейное SIP‑решение

Grandstream GXW4224 — это высокопроизводительный **аналоговый VoIP‑шлюз с 24 FXS‑портами**, предназначенный для интеграции большого количества традиционных аналоговых телефонов, факсов или аналоговых линий в VoIP‑инфраструктуру с поддержкой SIP. Устройство подходит для офисов, корпоративных систем, call‑центров и других решений, где требуется высокая плотность аналоговых подключений и надёжная работа с IP‑АТС и SIP‑серверами.

Основные характеристики

• 24 аналоговых FXS‑порта с разъёмами RJ11 и 50‑контактным Telco‑коннектором для подключения телефонов/fax устройств
• 1 гигабитный сетевой порт Ethernet (10/100/1000 Mbps) с автоопределением скорости
• Графический ЖК‑дисплей с подсветкой (≈128×32) и поддержкой нескольких языков
• LED‑индикаторы состояния LAN, активности сети и каждого телефонного порта
• Поддержка до 2–4 SIP‑профилей на систему с независимыми SIP‑аккаунтами для каждого порта

Телефония и функциональность

• Совместимость с ведущими IP‑АТС, SIP‑серверами и VoIP‑платформами
• Поддержка стандартных функций: отображение/блокировка caller ID, ожидание, удержание, перевод (slip/attended), переадресация, «Не беспокоить», тристоронняя конференция
• Гибкие планы набора, авто‑набор и сообщения о пропущенных вызовах
• Поддержка широкого набора голосовых кодеков: G.711, G.723.1, G.726, G.729A/B, iLBC, Opus и др.

Fax, качество связи и безопасность

• Поддержка Fax‑over‑IP (T.38) с автоматическим переходом на G.711 для Fax Pass‑through
• Подавление эха по стандарту G.168, динамический jitter‑буфер и обнаружение модема
• Поддержка QoS (DiffServ, ToS, VLAN tagging) для приоритизации голосового трафика
• Безопасность: SRTP, TLS/SIPS, HTTPS, защищённая загрузка, уникальные сертификаты и случайные пароли по умолчанию, dual‑firmware для отказоустойчивости

Сеть, управление и развёртывание

• Поддержка протоколов TCP/UDP, RTP/RTCP, HTTP/HTTPS, DHCP, DNS, NTP, STUN, PPPoE и др.
• Автоматическое централизованное развёртывание и конфигурация через TR‑069, TFTP, HTTP/HTTPS и AES‑шифрованные XML‑файлы
• Управление через веб‑интерфейс, HTTPS, syslog, Telnet или Grandstream Device Management System (GDMS)

Физические параметры и эксплуатация

• Монтаж: настольный или 19″ стойка (1U), универсальный блок питания 12 VDC
• Рабочий диапазон температур: 0 °C – 45 °C; влажность: 10 % – 90 % без конденсации
• Размеры: приблизительно 440 × 185 × 44 мм; масса около 2.4 кг

Преимущества

• Высокая плотность аналоговых подключений — до 24 линий в одном устройстве
• Гибкая интеграция аналоговых телефонов и факсов в VoIP‑окружение
• Расширенные сервисные функции, гибкие планы набора и поддержка SIP
• Надёжная безопасность, централизованное управление и автоматическое развёртывание
• Совместимость с широким спектром IP‑АТС и SIP‑платформ

Область применения

• Корпоративные офисы, call‑центры и многолинейные телефонные системы
• Гибридные решения VoIP + аналоговая телефония в существующей инфраструктуре
• Сети малого и среднего бизнеса с высокой плотностью аналоговых портов
• Переход от традиционной PSTN к VoIP‑связи с сохранением аналоговых устройств

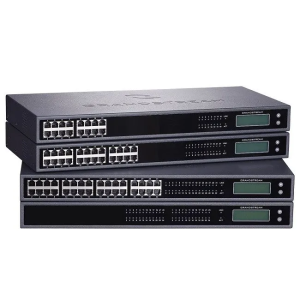

Telephone connections

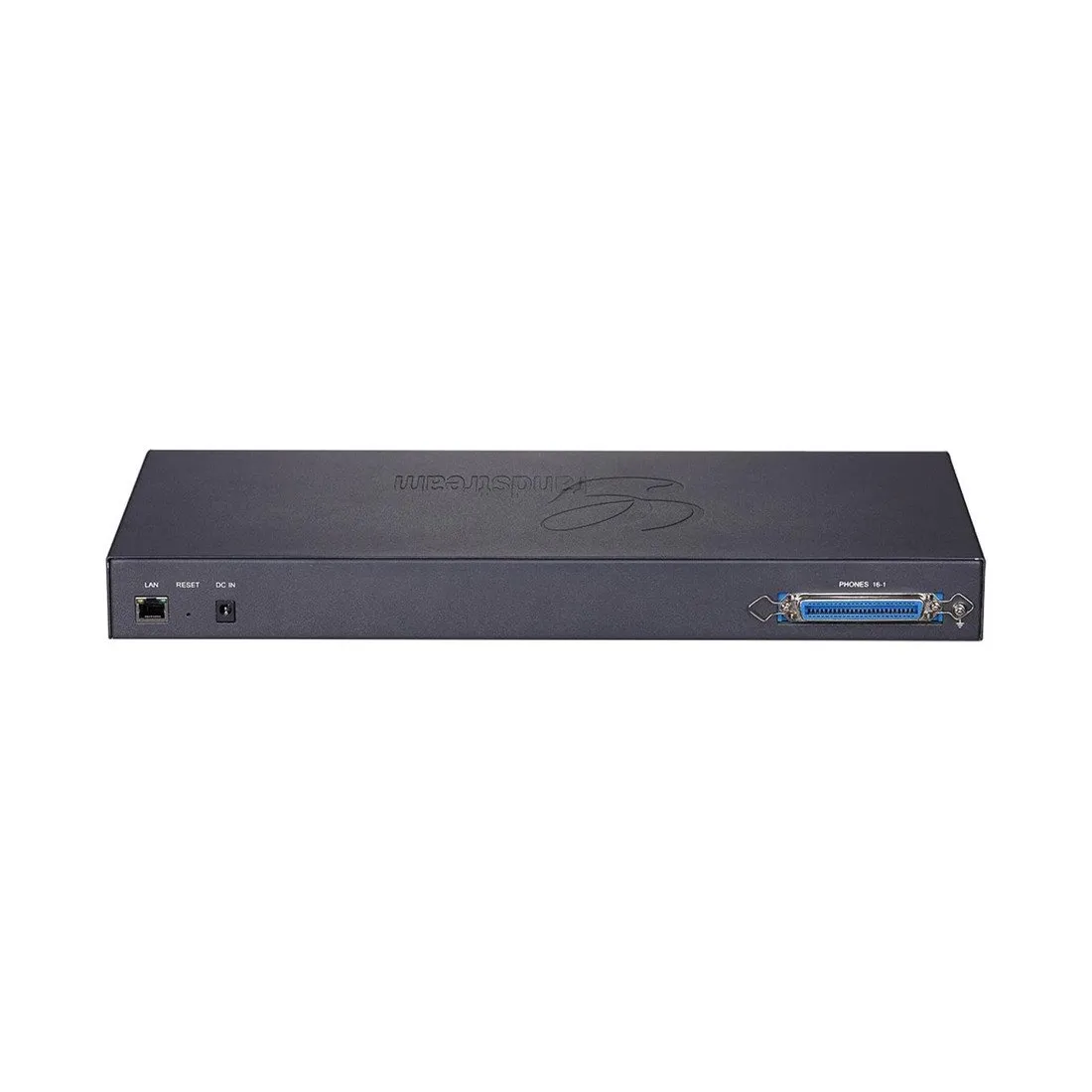

GXW4216/4224/4232: 16/24/32 x RJ11 FXS ports and 1/1/2 50-pin connectors
Telco GXW4248: 2 50–pin Telco Connectors

Network interfaces
1 x 10M/100M/1000Mbps RJ45 port with automatic identification

LED indicators
LAN Link, LAN Activity, connection for each phone port

LCD display
128x32 backlit graphic LCD display with multi
-language support

Speech transmission functions in batch mode
Windows-based operator-class line echo cancellation, dynamic
delay oscillation buffer, modem detection and automatic switching
to G.711

Speech signal compression
G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC

Fax by IP
Fax relay of the third group of the standard T.38 with support for data transfer rates
up to 14.4 Kbit/s and automatic switching to G.711 for fax transmission,
a functional unit for transmitting and receiving data by fax V.17, V.21, V.27ter, V.29
for fax relays of standard T.38

Telephone functions
Displaying or blocking the caller's number, notification
of an incoming call, blind or accompanied call transfer,
forwarding, banning incoming calls, three-way conference call, dialing
the number of the last incoming call, search call, LED indicator
of the incoming message (NEON LED) and intermittent signal, auto-call

Quality of service
DiffServ, TOS, 802.1P/Q VLAN tagging

Network protocols
TCP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE, STUN, LLDP (expected)

DTMF method
Configurable DTMF transmission methods, including In-audio, RFC2833, and/or SIP INFO

Signal transmission
SIP (RFC 3261) over UDP/TCP/TLS

SIP server profiles and accounts for each system
4 separate SIP server profiles for each system and separate SIP accounts for each phone port

Registration
TFTP, HTTP, HTTPS, TR069

Safety
SRTP*, TLS/SIPS, HTTPS (AES-128 encryption for SRTP*, TLS and HTTPS)

Management
Syslog, HTTPS, Web browser, Telnet, Voice Reminders, TR-069

Universal power supply
GXW4232/4224/4216: Output: DC12V, 5 A; Input: 100~240V
AC, 50~60Hz; GXW4248: Output: DC24V, 6.25A; Input:
100~240 vac, 50~60 Hz

Environmental characteristics
Operation: 0°C ~45°C; Storage: -20°C ~60°C; Humidity: 10％ ~ 90% (non-condensing)

Electrical protection
Overvoltage and overvoltage protection (ITU-T Recommendation K.21, basic level of verification)

Physical characteristics
Device Size:
440 mm (L) x 185 mm (W) x 44 mm (H)
Device weight: 3.21 kg; package weight:
2.57 kg; 3.62 kg (GXW4224)

Installation
Installation on a table and in a rack using front brackets

Near and far communication
2 REN, up to 6000 feet for 24 AWG wire

Caller's number
Bellcore Type 1&2, ETSI, BT, NTT, and CID based

Disabling methods
Busy signal, polarity change/instability, current in the circuit

Compliance with regulatory requirements
US Federal Communications Commission: Part 15 (CFR 47) Class B, Council of Europe:
EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1, RoHS, C-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24, AS/NZS 60950, ITU-T K.21 (basic
verification level); UL 60950 (power adapter)

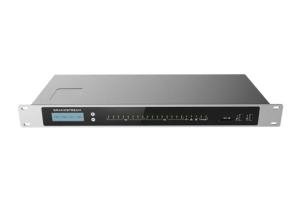

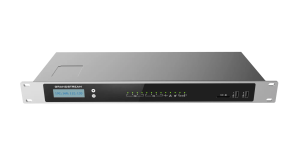

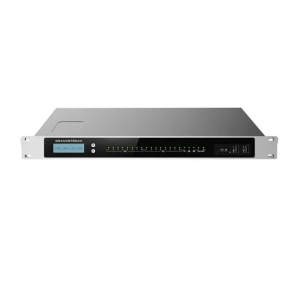

Grandstream UCM6304A — IP‑АТС для унифицированных коммуникаций

Grandstream UCM6304A — это корпоративная VoIP‑АТС (IP‑PBX) из серии UCM6300A, предназначенная для построения современной системы телефонии, обмена мгновенными сообщениями и аудио-/веб-конференций. АТС обеспечивает надежную связь и широкие коммуникационные возможности без необходимости покупки дополнительных лицензий, подходит для средних и крупных компаний с высокой нагрузкой.

Основные характеристики

• Поддержка до 1000 внутренних пользователей и до 150 одновременных голосовых вызовов.
• 4 порта FXS для подключения аналоговых телефонов и устройств.
• 4 порта FXO для подключения PSTN-линий.
• 3 адаптивных гигабитных сетевых порта RJ45 с поддержкой PoE+ и функцией NAT-маршрутизатора.
• Интерфейсы: USB 2.0 и USB 3.0, слот под SD-карту для записи вызовов и хранения данных.
• Цветной LCD-экран с поддержкой сенсорного управления.

Функции связи и телефонии

• Поддержка широкого набора голосовых кодеков, включая Opus, G.711, G.722 и другие для высокого качества звука.
• Встроенная платформа для мгновенных сообщений, аудио-конференций и веб-встреч.
• Поддержка приложения Grandstream Wave для голосовых вызовов и обмена сообщениями с ПК, браузеров и мобильных устройств.
• Гибкие сценарии маршрутизации звонков, автоответ, голосовая почта, IVR-меню, очереди вызовов и другие функции PBX.

Сеть, безопасность и управление

• Поддержка сетевых протоколов SIP, TCP/UDP, RTP/RTCP, DHCP, DNS и других стандартных сетевых сервисов.
• Продвинутая защита трафика: SRTP, TLS, HTTPS и другие методы шифрования для безопасности звонков и данных.
• Совместимость с облачной платформой GDMS для удаленного управления, настроек и мониторинга.
• Поддержка UCM RemoteConnect для безопасного удаленного доступа и управления.

Преимущества

• Масштабируемая IP‑АТС с высокой производительностью для бизнеса среднего и крупного размера.
• Гибкая интеграция аналоговых линий и SIP-сетей на одной платформе.
• Встроенные сервисы обмена сообщениями, конференций и поддержка мобильных приложений.
• Современные функции безопасности и возможность централизованного управления.

Область применения

• Корпоративные офисы и филиальные сети.
• Call-центры и службы поддержки с высокой нагрузкой.
• Организации, требующие интеграции голосовой, текстовой и конференц-связи.
• Сети с удаленными пользователями и мобильными сотрудниками.

Supports up to 3000 users and up to 450 simultaneous calls.

Zero configuration of endpoints
SIP Grandstream

Built-in platform for conferences and meetings;
supports Desktop, Wave application and SIP endpoints

Wave for browsers
Android, iOS, Chrome and Firefox allows you to communicate with all users and UCM6300 solutions.

API is available
for third-party integration, including CRM and PMS platforms.

Advanced protection with secure boot,
a unique certificate and a random default password to protect calls and accounts.

Three Gigabit
RJ45 network ports with automatic recognition, built-in PoE+ and a NAT-enabled router.

Automatic Firewall Bypass Service
NAT provides secure remote connections.

Supports full-range voice codec
Opus and H.264/H.263/H.263+/H.265/VP8 video codec, jitter resistance up to 50% packet loss.

Compatible with GDMS for configuring, managing and monitoring the cloud.
Based on the open source telephony operating system Asterisk* version 16.

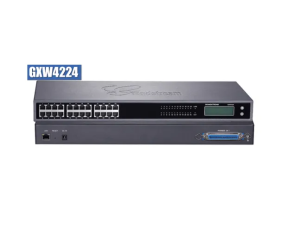

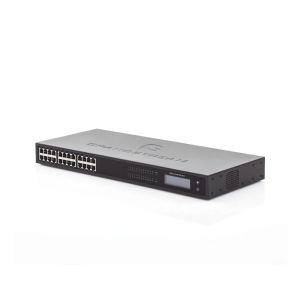

VoIP Шлюз Grandstream GXW4224v2

GXW4224 — это мощный корпоративный FXS шлюз, который позволяет компаниям любых размеров экономить на внедрении систем IP телефонии. Модель GXW4224 имеет 24 порта FXS, которые могут использоваться для подключения традиционных телефонных аппаратов к современным IP-АТС, работающим по протоколу SIP. Кроме того, с помощью данного шлюза можно объединять удаленные офисы в одну телефонную сеть с единым номерным планом для повышения эффективности работы компании. Особенностью GXW4224 является поддержка технологии Gigabit Ethernet, что с каждым годом становится все более и более востребовано в корпоративной среде.

Grandstream GXW4224 - IP шлюз FXS шлюз GXW4224 предназначен для интеграции до 24 традиционных телефонных аппаратов в корпоративную систему IP телефонии. Благодаря поддержки самого распространенного VoIP протокола SIP, Grandstream GXW4224 совместим с подавляющим большинством современных IP-АТС и операторов VoIP связи. Высокое качество передаваемого голоса, простота настройки, гибкие диалпланы, поддержка протоколов шифрования и безопасности, отличная производительность - вот лишь часть дополнительных характеристик GXW4224.

Для подключения телефонных аппаратов к шлюзу, он оборудован 24 портами RJ11 на лицевой панели. На задней панели также можно найти порт Telco, который можно использовать как альтернативный способ подключения. Рядом с портом Telco имеется один сетевой порт. Он, что немаловажно, поддерживает технологию Gigabit Ethernet.

Функции:

Особенности

VoIP‑шлюз Grandstream GXW4232 — высокопроизводительное FXS‑решение

Grandstream GXW4232 — это корпоративный **аналоговый VoIP шлюз высокой плотности** с 32 FXS‑портами, предназначенный для интеграции большого количества традиционных аналоговых телефонов, факсов и других устройств в IP‑телефонию. Шлюз полностью совместим со стандартом SIP и подходит для офисов, call‑центров, корпоративных систем и других развёртываний, где требуется надёжная работа с SIP‑серверами и большая плотность портов.

Основные характеристики

• 32 FXS‑порта RJ11 и 2 50‑контактных Telco‑коннектора для подключения аналоговых телефонов и факсов
• 1 Gigabit Ethernet порт (10/100/1000 Mbps) с автоопределением скорости
• Графический LCD‑дисплей с подсветкой для отображения состояния и информации
• LED‑индикаторы для каждого телефонного порта, LAN и сетевой активности
• Поддержка до четырёх SIP‑серверных профилей и независимых SIP‑аккаунтов для каждого порта

Функции телефонии

• Стандартные функции вызовов: отображение и блокировка Caller ID, ожидание вызова, удержание, слепой и сопровождаемый перевод, переадресация, «Не беспокоить», тристоронняя конференция
• Гибкие планы набора, автодозвон и уведомления о пропущенных вызовах
• Поддержка широкого набора голосовых кодеков: G.711, G.723.1, G.726, G.729A/B, iLBC, Opus и других

Fax и качество связи

• Поддержка Fax‑over‑IP (T.38) с автоматическим переходом на G.711 для Fax Pass‑through
• Подавление эха класса carrier‑grade, динамический jitter‑буфер и автоматическое обнаружение модема

Безопасность и управление

• Поддержка шифрования и защиты трафика: SRTP, TLS/SIPS, HTTPS
• Автоматическое и централизованное развертывание через TR‑069, TFTP, HTTP/HTTPS и защищённые XML‑конфигурации
• Управление через веб‑интерфейс, syslog и протоколы для централизованного контроля

Сеть и протоколы

• Поддержка TCP/UDP, RTP/RTCP, DHCP, DNS, NTP, STUN, PPPoE и прочих стандартных сетевых протоколов
• Поддержка QoS с DiffServ, ToS, 802.1P/Q VLAN tagging для приоритизации трафика

Эксплуатация и монтаж

• Корпус 1U для настольного или 19″ стоечного монтажа
• Рабочая температура: 0 °C – 45 °C, влажность: 10 % – 90 % без конденсации
• Габариты примерно 440 × 255 × 44 мм; вес около 2.6 кг

Преимущества

• Высокая плотность аналоговых подключений — до 32 линий в одном устройстве
• Гибкая интеграция аналоговых телефонов и факсов в VoIP‑сети
• Продвинутые функции вызовов и поддержку широкого спектра кодеков
• Продвинутая безопасность и централизованное управление
• Поддержка автоматизированного развертывания и резервирования SIP‑серверов

Область применения

• Офисы малого и среднего бизнеса
• Корпоративные телефонные системы и call‑центры
• Гибридные VoIP + аналоговые инфраструктуры
• Переход от традиционной PSTN‑связи к современным SIP‑сетям

Telephone connections
GXW4216/4224/4232: 16/24/32 x RJ11 FXS ports and 1/1/2 50-pin connectors
Telco GXW4248: 2 50–pin Telco Connectors

Network interfaces
1 x 10M/100M/1000Mbps RJ45 port with automatic identification

LED indicators
LAN Link, LAN Activity, connection for each phone port

LCD display
128x32 backlit graphic LCD display with multi
-language support

Speech transmission functions in batch mode
Windows-based operator-class line echo cancellation, dynamic
delay oscillation buffer, modem detection and automatic switching
to G.711

Speech signal compression
G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC

Fax by IP
Fax relay of the third group of the standard T.38 with support for data transfer rates
up to 14.4 Kbit/s and automatic switching to G.711 for fax transmission,
a functional unit for transmitting and receiving data by fax V.17, V.21, V.27ter, V.29
for fax relays of standard T.38

Telephone functions
Displaying or blocking the caller's number, notification
of an incoming call, blind or accompanied call transfer,
forwarding, banning incoming calls, three-way conference call,
dialing the last incoming call, search call, LED indicator
of an incoming message (NEON LED) and intermittent signal, auto-call

Quality of service
DiffServ, TOS, 802.1P/Q VLAN tagging

Network protocols
TCP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE, STUN, LLDP (expected)

DTMF method
Configurable DTMF transmission methods, including In-audio, RFC2833, and/or SIP INFO

Signal transmission
SIP (RFC 3261) over UDP/TCP/TLS

SIP server profiles and accounts for each system
4 separate SIP server profiles for each system and separate accounts
SIP for each phone port

Registration
TFTP, HTTP, HTTPS, TR069

Safety
SRTP*, TLS/SIPS, HTTPS (AES-128 encryption for SRTP*, TLS and HTTPS)

Management
Syslog, HTTPS, Web browser, Telnet, Voice Reminders, TR-069

Universal power supply
GXW4232/4224/4216: Output: DC12V, 5 A; Input: 100~240V
AC, 50~60Hz; GXW4248: Output: DC24V, 6.25A; input:
100~240 vac, 50~60 Hz

Environmental characteristics
Operation: 0°C ~45°C; Storage: -20°C ~60°C; Humidity: 10％ ~ 90% (non
-condensing)
Electrical protection Overvoltage and overvoltage protection (ITU-T K.21 recommendation, basic
level of verification)

Physical characteristics
Device Size: 440 mm (L) x 255 mm (W) x 44 mm (H) (1U) (GXW4248)
440 mm (L) x 185 mm (W) x 44 mm (H) (1U) (GXW4216/4224/4232)
Device weight: 3.21 kg; package weight: 4.31 kg (GXW4248)
2.63 kg; 3.68 kg (GXW4232)
2.57 kg; 3.62 kg (GXW4224)
2.39 kg; 3.48 kg (GXW4216)

Installation
Installation on a table and in a rack with front brackets
Near and far communication 2 REN, up to 6000 feet for 24 AWG wire

Caller's number
Bellcore Type 1&2, ETSI, BT, NTT, and DTMF based CID

Disabling methods
Busy signal, polarity change/instability, current in the circuit

Compliance with regulatory requirements
US Federal Communications Commission: Part 15 (CFR 47) Class B, Council of Europe:
EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1, RoHS, C-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24, AS/NZS 60950, ITU-T K.21 (basic
verification level); UL 60950 (power adapter)

Telephone connections
GXW4216/4224/4232: 16/24/32 x RJ11 FXS ports and 1/1/2 50-pin Telco connectors GXW4248: 2 50–pin Telco connectors
Network interfaces
1 x 10M/100M/1000Mbps RJ45 Port with Automatic Identification

LED indicators
LAN Link, LAN Activity, connection for each phone port

LCD display
128x32 backlit graphic LCD display with multi-language support

Speech transmission functions in batch mode
Windows-based carrier-class line echo cancellation, dynamic
delay oscillation buffer, modem detection and automatic switching
to G.711

Compression of the speech signal
G.711, G.723.1, G.726 (40/32/24/16), G.729 A/B, iLBC

Fax by IP
Fax relay of the third group of the standard T.38 with support for data transfer rates
up to 14.4 Kbit/s and automatic switching to G.711 for fax transmission,
a functional unit for transmitting and receiving data by fax V.17, V.21, V.27ter, V.29
for fax relays of the standard T.38

Phone functions
Displaying or blocking the caller's number, notification
of an incoming call, blind or accompanied call transfer,
forwarding, blocking incoming calls, three-way conference call,
dialing the last incoming call, search call, LED indicator
of an incoming message (NEON LED) and intermittent signal, auto-dial

Quality of service
DiffServ, TOS, 802.1P/Q VLAN tagging

Network protocols
TCP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE, STUN, LLDP (expected)

DTMF method
Configurable DTMF transmission methods, including In-audio, RFC2833, and/or SIP INFO


SIP Signaling (RFC 3261) over UDP/TCP/TLS

SIP server profiles and accounts for each system
4 separate SIP server profiles for each system and separate SIP accounts for each phone port

Registration
TFTP, HTTP, HTTPS, TR069

Safety
SRTP*, TLS/SIPS, HTTPS (AES-128 encryption for SRTP*, TLS and HTTPS)

Management
Syslog, HTTPS, Web browser, telnet, voice reminders, TR-069

Universal power supply
GXW4232/4224/4216: Output: DC12V, 5 A; Input: 100~240V
AC, 50~60Hz; GXW4248: Output: DC24V, 6.25A; Input:
100~240 VAC, 50~60Hz

Environmental characteristics
Operation: 0°C ~ 45°C; Storage: -20°C ~ 60°C; Humidity: 10％ ~90% (non-condensing)

Electrical protection
Overvoltage and surge protection (ITU-T K.21 recommendation, basic verification level)

Physical characteristics
Device Size: 440mm (L) x 255 mm (W) x 44mm (H) (1U) (GXW4248)

Device weight: 3.21 kg; package weight: 4.31 kg (GXW4248)

Installation
Installation on a table and in a rack using front brackets

Short- and long-range communication
2 REN, up to 6000 feet for 24 AWG wire

The caller's number
Bellcore Type 1&2, ETSI, BT, NTT, and DTMF-based CID

Shutdown methods
Busy signal, polarity change/instability, current in the circuit

Compliance with regulatory requirements
US Federal Communications Commission: Part 15 (CFR 47) Class B, Council of Europe:
EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, EN60950-1, RoHS, C-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24, AS/NZS 60950, ITU-T K.21 (basic
verification level); UL 60950 (power adapter)
