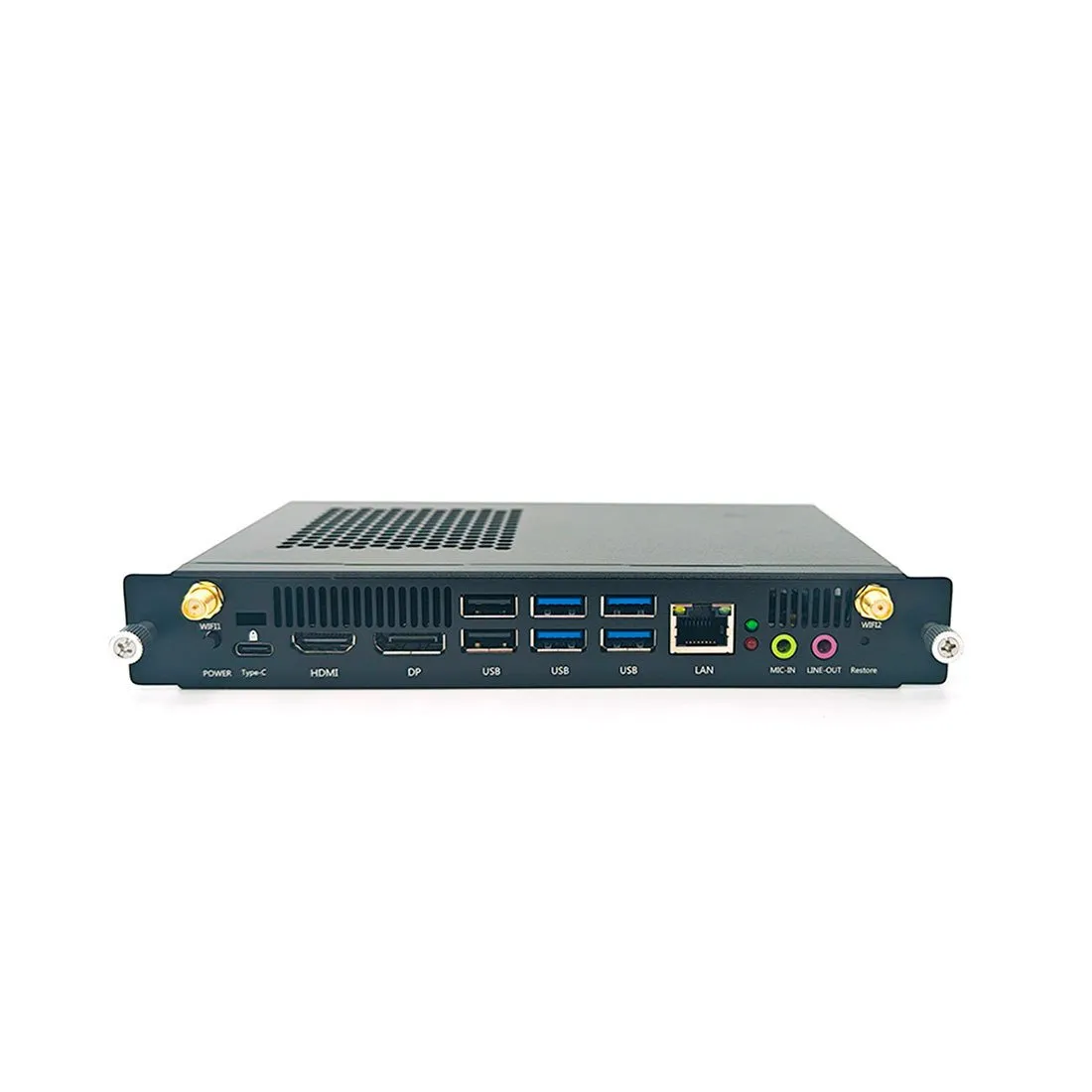

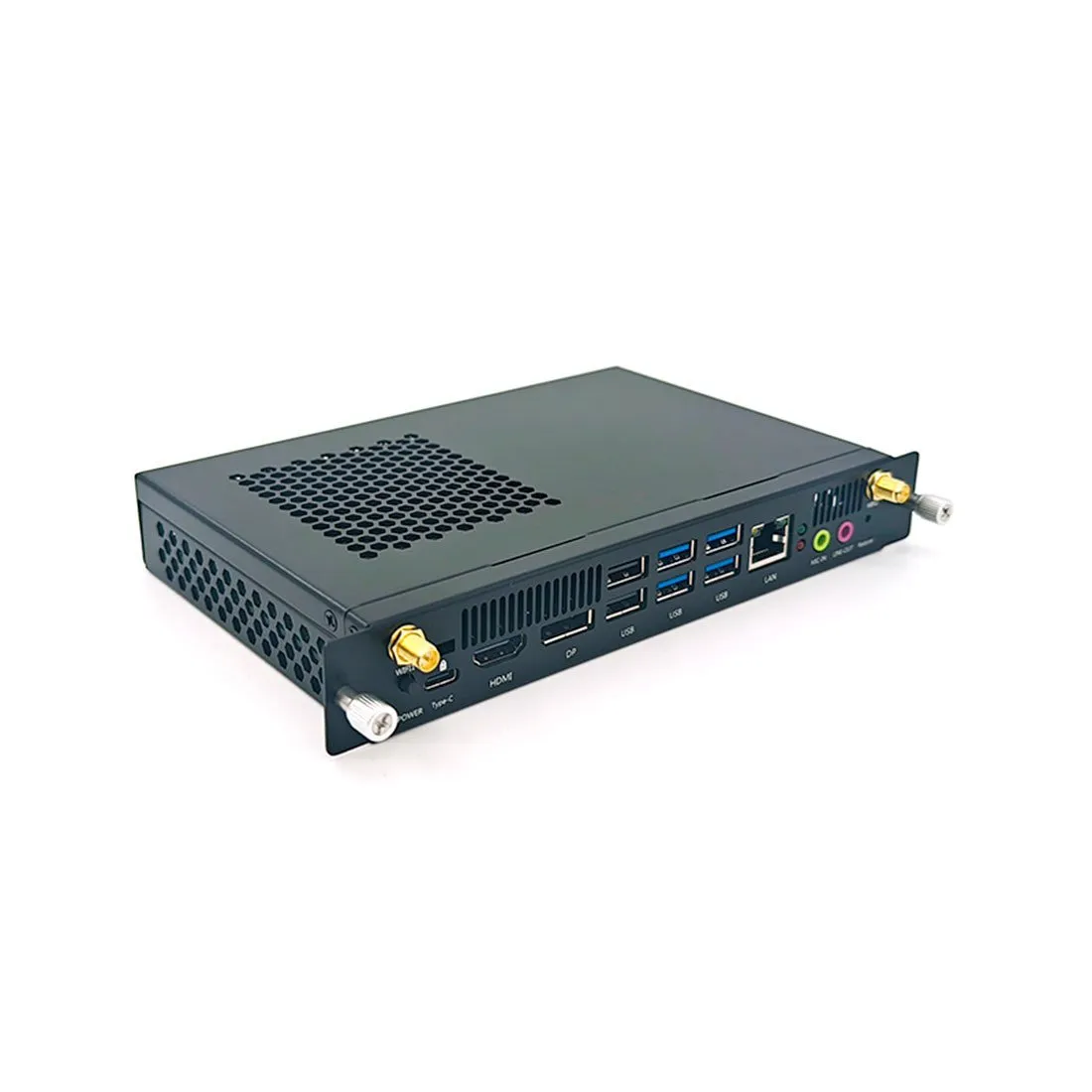

Встраиваемый компьютер OPS XG VS-I72P-16512(w)

Модуль трансляции Hikvision DS-D5SC3B-B

Hikvision DS-D5SC3B-B — это беспроводной модуль трансляции, предназначенный для быстрого вывода изображения с ноутбуков, компьютеров и Android-смартфонов на интерактивные панели Hikvision. Устройство подключается через интерфейс Type-C и поддерживает технологию Plug & Play, поэтому не требует сложной настройки.

Преимущества

• Беспроводная трансляция экрана — удобный вывод изображения на интерактивную панель Hikvision без лишних кабелей.
• Поддержка Windows и Mac OS — совместимость с популярными операционными системами.
• Разрешение до 4K — качественное изображение для презентаций, обучения и видеоконтента.
• Wi-Fi 2.4 ГГц и 5 ГГц — стабильное соединение в двух диапазонах.
• NFC для Android — быстрое зеркалирование экрана смартфона с помощью NFC.
• Обратное управление — возможность управления устройством через интерактивную панель при работе с Windows и Mac.
• Интерфейс Type-C — простое подключение и поддержка автоматического переключения направления зарядки.
• AES-шифрование — защита передаваемых данных во время беспроводной трансляции.

Назначение

Модуль Hikvision DS-D5SC3B-B подходит для переговорных комнат, учебных классов, конференц-залов и офисных пространств. Он позволяет быстро подключить ноутбук или совместимое мобильное устройство к интерактивной панели Hikvision и демонстрировать презентации, документы, видео и другой контент.

Технические характеристики

Параметры аудио и видео

• Аудио: частота дискретизации 48000 Гц, 16 бит, кодирование ACC, 2 канала.
• Видео: глубина цвета 10 бит, формат кодирования H.264.
• USB-протокол: USB 2.0.

Комплектация

• Модуль Hikvision DS-D5SC3B-B — 1 шт.
• Инструкция — 1 шт.
• Адаптер USB Type-A / Type-C — 1 шт.

Итог

Hikvision DS-D5SC3B-B — удобное решение для беспроводной трансляции контента на интерактивные панели Hikvision. Модуль сочетает поддержку 4K-разрешения, двухдиапазонный Wi-Fi, NFC-зеркалирование, обратное управление и защищённую передачу данных, что делает его подходящим выбором для бизнеса, образования и презентационных задач.

Активная акустическая система MAXHUB SS30B

MAXHUB SS30B — профессиональная активная акустическая система, разработанная для образовательных аудиторий, конференц-залов, лекционных помещений и мультимедийных пространств. Система обеспечивает качественное воспроизведение речи и мультимедийного контента благодаря высокой мощности, широкому частотному диапазону и современным возможностям беспроводного подключения.

Комплект состоит из основной активной акустической колонки и дополнительной активной колонки, которые работают совместно для равномерного распределения звука в помещении. Номинальная выходная мощность системы составляет 2 × 40 Вт при нагрузке 4 Ом, что обеспечивает достаточную громкость и чистоту звучания для средних и больших помещений.

Акустическая система обладает высокой чувствительностью 85 дБ (1 Вт / 1 м) и воспроизводит частоты в диапазоне 70 Гц – 18 кГц, что позволяет точно передавать голос, музыку и мультимедийные материалы без значительных искажений. Соотношение сигнал/шум ≥ 83 дБ обеспечивает чистое и стабильное звучание.

MAXHUB SS30B поддерживает Bluetooth-подключение, что позволяет беспроводным способом передавать звук со смартфонов, планшетов и других мобильных устройств. Для предотвращения несанкционированных подключений предусмотрен режим защиты паролем.

Система также поддерживает работу с беспроводными микрофонами MAXHUB MC05B. Один комплект акустики может одновременно работать с двумя передатчиками микрофонов и одним приёмником, что удобно для образовательных лекций, презентаций и конференций.

Наличие различных аудиоразъёмов обеспечивает гибкость подключения к различному оборудованию, включая микрофоны, источники аудиосигнала и внешние аудиосистемы.

Основные характеристики

• Тип устройства: активная акустическая система
• Модель: MAXHUB SS30B
• Количество колонок: основная активная + дополнительная
• Номинальная мощность: 2 × 40 Вт
• Импеданс: 4 Ом
• Чувствительность: 85 дБ (1W/1M)
• Частотный диапазон: 70 Гц – 18 кГц
• Соотношение сигнал/шум: ≥ 83 дБ
• Коэффициент гармонических искажений: ≤ 1%
• Уровень статического шума: ≤ 1.5 mVrms

Беспроводные возможности

• Поддержка Bluetooth 5.0
• Беспроводное воспроизведение аудио с мобильных устройств
• Режим защиты паролем для предотвращения несанкционированных подключений
• Поддержка Wi-Fi трансляции
• Диапазоны передачи: 2.412 – 2.484 ГГц / 5.18 – 5.815 ГГц

Интерфейсы подключения

• DC In — вход питания
• Power Switch — переключатель питания
• Audio Port — соединение основной и дополнительной колонки
• Mic In — вход микрофона
• Audio In — аудиовход
• Audio Out — аудиовыход
• USB 2.0 — обновление прошивки
• LED Indicator — индикатор питания и сопряжения

Электропитание

• Входное напряжение: 100–240 В AC, 50/60 Гц
• Максимальный ток: 1.2 А
• Номинальная мощность: 80 Вт

Физические параметры

• Размеры устройства: 340 × 230 × 193 мм
• Размер упаковки: 530 × 405 × 330 мм
• Вес нетто: 11 кг
• Вес брутто: 13 кг

Условия эксплуатации

• Рабочая температура: 0°C ~ 40°C
• Температура хранения: -20°C ~ 60°C
• Рабочая влажность: 10% ~ 90% RH
• Высота эксплуатации: до 5000 м

Комплектация

• Основная активная колонка
• Дополнительная активная колонка
• Кабель питания
• Аудиокабель LINE IN
• Кабель соединения основной и дополнительной колонки
• Phoenix-коннектор постоянного напряжения (опционально)
• Комплект монтажных аксессуаров

MAXHUB SS30B представляет собой эффективное решение для озвучивания учебных классов, переговорных комнат и мультимедийных пространств, обеспечивая мощное звучание, гибкие возможности подключения и удобную интеграцию в современные AV-системы.

Приёмная карта Novastar NV7516

Приёмная карта Novastar NV7516 — это универсальное решение для управления светодиодными экранами, разработанное компанией NovaStar Tech Co., Ltd. Карта оснащена 16 стандартными разъемами HUB75E для обеспечения высокой стабильности передачи данных и поддерживает до 32 групп параллельных данных RGB.

Благодаря поддержке технологий Color Management, 18bit+, попиксельной калибровке яркости и цвета, а также возможности индивидуальной настройки Gamma для RGB и поворота изображения на 90°, карта значительно повышает качество визуализации и обеспечивает плавность отображения.

Ключевые преимущества

• Интерфейсы подключения — 16 разъемов HUB75E и поддержка до 32 групп RGB
• Улучшение цвета — поддержка стандартных (Rec.709 / DCI-P3 / Rec.2020) и пользовательских гамм
• Технология 18bit+ — увеличение градации серого в 4 раза для сохранения деталей при низкой яркости
• Попиксельная калибровка — устранение разницы в яркости и хроматичности диодов
• Устранение темных и ярких линий — быстрая коррекция стыков между модулями
• Индивидуальная настройка Gamma RGB — точный контроль баланса белого на низкой яркости
• Поворот изображения на 90° — поддержка углов 0°, 90°, 180° и 270°
• Низкая задержка — уменьшение задержки сигнала до 1 кадра (при наличии RAM в драйверах)
• Высокая надежность — петлевое резервирование (Loop Backup) и двойное резервирование прошивки
• Удобная диагностика — функции Mapping 1.1, Bit Error Detection и детекция обрывов кабеля

Технические характеристики

Максимальное разрешение:

• При драйверах PWM IC: 512 × 512 @ 60Hz (8-bit) / 512 × 256 @ 60Hz (10-bit)
• При обычных драйверах (Common IC): 512 × 384 @ 60Hz (8-bit) / 512 × 192 @ 60Hz (10-bit)

Интерфейсы и подключение:

• Разъемы подключения модулей: 16 × HUB75E
• Сетевые порты: 2 × Gigabit Ethernet (вход / выход / каскадирование)
• Дополнительные разъемы: 5-pin разъем для LCD-дисплея
• Органы управления: кнопка самотестирования (Self-Test Button)

Электрические параметры:

• Входное напряжение: DC 3.8 V – 5.5 V
• Номинальный ток: 0.5 A
• Номинальное энергопотребление: 2.5 W

Конструкция и габариты:

• Размеры платы: 91.5 × 145.6 × 19.3 мм
• Толщина платы: ≤ 2.0 мм (общая толщина с компонентами ≤ 20.0 мм)
• Вес нетто: 101.9 г

Условия эксплуатации:

• Рабочая температура: от -20°C до +70°C
• Рабочая влажность: 10% – 90% RH (без конденсата)
• Температура хранения: от -40°C до +85°C
• Влажность хранения: 0% – 95% RH (без конденсата)

Модуль беспроводной трансляции XG BCB

Беспроводная трансляция одним нажатием кнопки, переключение между несколькими платформами.

Модуль беспроводной трансляции XG BCB может обеспечить беспроводную проекцию между компьютером и экраном. Достаточно легкого щелчка, и содержимое презентации может быть немедленно отображено на экране по беспроводной сети. Это заметно повышает эффективность презентации и помогает участникам принимать более обоснованные решения.

Модуль беспроводной трансляции может не только управлять экраном через компьютер, но и передавать работу большого экрана на компьютер, что синхронно изменяет содержимое компьютера путем обратного касания.

Охватывая все схемы подключения платформ, будь то ПК или Mac и другие мобильные терминалы, можно добиться легкого доступа и совместного использования в любое время.

Аппаратное обеспечение

• Входное разрешение: 1920*1200
• Выходное разрешение: 1920*1080
• Количество синхронизированных подключаемых источников входного сигнала: 8
• Интерфейс: 1 * USB 2.0
• Входное напряжение: 5 В постоянного тока
• Мощность устройства: 2,5 Вт

Конфигурация системы

• Задержка передачи: время задержки составляет менее 120 мс.
• Операционная система: Windows 7, 8, 10 / Mac OS X 10.6, 10.7.
• Требования к компьютерной системе: CPU: Intel Pentium Dual Core E2140-2x1600 МГц // ОЗУ: 1024 МБ // ОС: Home (SP3)
• Шифрование: CCMP
• Протокол аутентификации: WPA2-PSK
• Протокол беспроводной передачи данных: IEEE 802.11 a/g/n
• Скорость беспроводной передачи данных: 54 Мбит/с
• Частота кадров: Windows: 1920x1080@25fps / 1366x768@25fps // iOS: 1920x1080

Состав

• Вес нетто: 63,3 г
• Размеры: 61 мм × 156 мм × 17 мм

Веб-Камера Dahua DHI-BDC-UZ48

Веб-камера Dahua DHI-BDC-UZ48 представляет собой идеальное решение для видеоконференций, онлайн-обучения, стриминга и других задач, требующих высококачественного видео. Благодаря передовым технологиям и современному дизайну, эта камера обеспечивает кристально чистое изображение и надежную работу в любых условиях.

*Камера совместима только с интерактивными панелями Dahua серии ST470-P

Основные характеристики

Камера: 48 Мегапикселей 1/1.8" CMOS сенсор

Разрешение: до 8МП (3840x2160) при 30 кадрах в секунду

Фиксированная оптика:  4 мм

Угол обзора: 87° (горизонтально), 49° (вертикально), 99° (диагонально)

Дополнительные функции: Автоматический баланс белого и WDR, Режим автоматической экспозиции, Поддержка горизонтальных изображений для Android

Порт: USB-A 2.0
Питание: 5В постоянного тока, 1А
Потребляемая мощность: 5Вт
Температура хранения: от -10°C до +60°C
Относительная влажность при хранении: от 20% до 90%
Рабочая температура: от -10°C до +50°C
Рабочая относительная влажность: от 20% до 80%
Габариты: 51,7 (Ш) x 96,1 (В) x 68 мм
Вес нетто: 120 г
 Вес брутто: 150 г

Идеальное решение для коммерческих и общественных дисплеев.

• Размеры: 1009x540x49~223mm (39.7"x21.3"x1.9"~8.8")
• Подходящие размеры экранов: 43"-60"
• Рекомендуемые производителем диагонали экранов: 46"-52"
• Совместимость с VESA: 200x200,300x200,400x200,300x300,400x300,400x400,600x400
• Максимум. Монтажное отверстие: 600x400
• Допустимая нагрузка (для каждого экрана) - 35 кг.

Настольный кронштейн для мониторов, Brateck, LDT12-C024N, 13"-32", Нагрузка 2х8 кг., Наклон +/- 45°, Поворот +/- 90°, Вращение монитора +/- 180°, VESA 75x75,100x100.
Ширина зажима: 10 ~ 88 мм.
Прокладка: 10 ~ 75 мм.

Настенное крепление iiyama MD-WM15060

iiyama MD-WM15060 — универсальный настенный кронштейн фиксированного типа для крупноформатных дисплеев и интерактивных панелей. Рассчитан на экраны с креплением VESA до 1500 x 600 мм и весом до 125 кг, то есть на панели диагональю вплоть до 105 дюймов в горизонтальной (landscape) ориентации.

Это профессиональное решение инсталляционного класса: оно предназначено для школ, учебных аудиторий, конференц-залов и других общественных зданий, где панель висит постоянно, к ней имеют доступ посторонние люди, и требования к надёжности и безопасности крепления выше бытовых.

Конструкция и принцип работы

Кронштейн состоит из длинной настенной планки (плиты) и двух вертикальных кронштейнов-«рук», которые прикручиваются к задней панели дисплея через отверстия VESA. Дисплей вместе с закреплёнными на нём «руками» навешивается крюками на настенную планку — это и есть система быстрой и простой фиксации (easy and quick fixation system).

Практическое преимущество такой схемы: тяжёлую панель не нужно удерживать в воздухе, одновременно попадая винтами в отверстия. Сначала на стену монтируется и выравнивается планка, отдельно к панели прикручиваются кронштейны, и лишь затем экран навешивается на планку — это единственная операция, требующая нескольких человек, и она занимает секунды.

Крепление фиксированное: экран располагается параллельно стене, без наклона и поворота. Для интерактивных панелей это правильный выбор — при работе касанием жёсткость и неподвижность конструкции важнее регулировок.

Совместимость по VESA

Поддерживаемый диапазон — от VESA 100 x 100 мм до VESA 1500 x 600 мм. Подтверждённые стандарты крепления:

100x100, 200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 600x600, 800x600, 1500x600 мм.

Такой охват означает, что один и тот же кронштейн подходит и для монитора среднего размера, и для интерактивной панели 86" или 105". Для организации, закупающей разные модели экранов, это позволяет стандартизировать крепления вместо подбора отдельного кронштейна под каждую панель.

Нагрузка

Максимальная нагрузка — 125 кг на дисплей. Запас значительный: интерактивные панели 86" весят порядка 60–70 кг, 98–105" — около 90–110 кг. При выборе крепления следует учитывать не только вес панели, но и способность самой стены нести такую нагрузку: для гипсокартонных перегородок необходима закладная конструкция или монтаж в несущий профиль, для газобетона и пустотелого кирпича — специальные анкеры соответствующего типа.

Габариты и посадочные размеры

• Габариты изделия (Ш x В x Г): 1813 x 640 x 37,5 мм
• Длина настенной планки: 1813 мм, межцентровое расстояние крайних точек — 1780 мм
• Шаг монтажных отверстий по горизонтали: 660 / 460 / 660 мм
• Вертикальный шаг отверстий в планке: 100 мм и 175 мм
• Диаметр монтажных отверстий: 8,5 мм и 9 мм
• Крепёж в VESA-отверстия дисплея: M6, глубина захода до 16 мм
• Толщина конструкции: 37,5 мм — отступ панели от стены около 28 мм

Малая толщина 37,5 мм даёт «заподлицо» установленный экран без выступающего зазора — аккуратный вид в аудитории или переговорной. При этом при проектировании нужно учитывать, что за панелью останется немного места, поэтому кабели и разъёмы подключаются до навешивания экрана (это отдельно указано в инструкции по монтажу).

Защита от несанкционированного снятия

Конструкция предусматривает два уровня фиксации экрана на стене:

• Блокирующий элемент в «Т»-образное отверстие — вставляется так, что проходит через настенную планку и оба кронштейна, исключая случайное или несанкционированное снятие панели с крюков.
• Проушина для навесного замка — через отверстия в блокирующем элементе и настенной планке продевается дуга замка, после чего снять дисплей без ключа невозможно.

Это важная функция именно для школ, вузов, библиотек и общественных помещений: панель стоимостью в несколько тысяч долларов физически невозможно снять со стены, а сама блокировка одновременно защищает от падения экрана при случайном задевании снизу.

Порядок монтажа (по инструкции производителя)

1. Сборка настенной планки.
2. Разметка отверстий под анкеры по планке.
3. Сверление отверстий в стене.
4. Вкручивание одного центрального винта с зазором около 5 мм между головкой винта и стеной.
5. Навешивание планки на этот винт.
6. Выравнивание планки по уровню и затяжка остальных винтов.
7. Укладка дисплея экраном вниз на плоскую мягкую поверхность и прикручивание двух кронштейнов к VESA-отверстиям; ряд отверстий на кронштейне должен быть направлен к верхней части дисплея. При слишком большой длине винтов применяются проставки (spacers) из комплекта.
8. Подключение всех кабелей питания и сигнала к дисплею — до навешивания на стену.
9. Навешивание кронштейнов дисплея на настенную планку с контролем надёжного зацепления обоих крюков.
10. Установка блокирующего элемента в «Т»-образное отверстие и, при необходимости, навесного замка.

Рекомендация с зазором 5 мм на центральном винте — практичный приём: планка сначала навешивается на один винт, свободно проворачивается для выставления по уровню и только затем фиксируется окончательно. Это позволяет выровнять длинную 1,8-метровую планку силами одного монтажника.

Комплектация и оснащение

• Настенная планка
• Два монтажных кронштейна («руки») с крюками
• Блокирующий элемент с проушиной под навесной замок
• Крепёжный набор, включая винты M6 и проставки для случаев, когда штатные винты слишком длинные для посадочных отверстий дисплея
• Инструкция по монтажу (EN/DE/FR)

Наличие проставок в комплекте — деталь, которая на практике часто определяет успешность монтажа: у многих панелей VESA-отверстия имеют ограниченную глубину, и без проставок винт либо не затягивается, либо упирается в корпус.

Где применяется

• Учебные аудитории, классы, лекционные залы — интерактивные панели 75–105".
• Конференц-залы и переговорные комнаты.
• Общественные здания — библиотеки, центры обслуживания, холлы, спортивные и культурные объекты.
• Корпоративные информационные экраны и дисплеи большого формата в горизонтальной ориентации.
• Любые инсталляции, где требуется фиксированное крепление тяжёлого экрана с защитой от снятия.

Ключевые характеристики кратко

• Тип: настенное крепление фиксированного типа (без наклона и поворота)
• Максимальная нагрузка: 125 кг на дисплей
• VESA: от 100 x 100 мм до 1500 x 600 мм (в т.ч. 400x400, 600x400, 600x600, 800x600, 1500x600)
• Рекомендуемый размер дисплея: до 105" в горизонтальной ориентации
• Габариты: 1813 x 640 x 37,5 мм
• Отступ от стены: около 28 мм
• Крепёж к дисплею: M6, до 16 мм; в комплекте проставки
• Быстрая система навешивания на крюки, выравнивание по уровню на центральном винте
• Защита от снятия: блокирующий элемент + проушина под навесной замок
• EAN: 5902841101234
