Замковая Т-секция монтажного лотка North Aurora ЛМЗТ 300*50-0,8-ОЦ

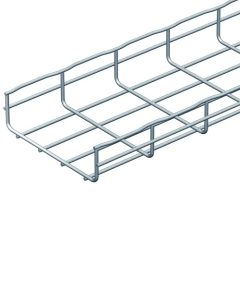

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.

Система листовых лотков "S5 Combitech" включает в себя множество элементов. В нее входят лотки, специальные аксессуары, аксессуары для упрощения монтажа и т.п. Также в систему входят лотки увеличенной толщины - 1,2 мм. Они имеют большую несущую способность по сравнению со стандартными и применяются на участках трассы, на которых может возникать усиленная нагрузка из-за большого количества кабеля, его тяжести или же из-за осадков.
Перфорированные лотки надежно защищают кабель от повреждений. Они выдерживают большие нагрузки, и при этом имеют меньший вес, чем неперфорированные лотки. Лоток имеет высоту стенки 50 мм и ширину 100 мм, толщина стали - 1,2 мм, длина секции - 3000 мм.

Легкая консоль потолочная, DKC, FBA3020, осн.200 мм, толщина 2 мм

Легкая потолочная консоль DKC FBA3020 предназначена для монтажа проволочных кабельных лотков шириной до 200 мм. Изделие является монтажным аксессуаром системы F5 Combitech и используется для организации надежных подвесных и настенных кабельных трасс.

Конструкция консоли предусматривает безвинтовой монтаж проволочного лотка, что упрощает сборку кабеленесущей системы и сокращает время проведения монтажных работ. Максимально допустимая нагрузка составляет 80 кг, а несущая способность — 0,78 кН.

Консоль может крепиться к стене, потолку или использоваться совместно с монтажным профилем. Такое исполнение позволяет применять изделие при различных схемах прокладки кабеля в промышленных, коммерческих, административных, складских и технических помещениях.

Изделие изготовлено из оцинкованной стали толщиной 2 мм. Защитное покрытие нанесено горячим способом по методу Сендзимира, что обеспечивает устойчивость поверхности к коррозии и способствует длительному сроку эксплуатации кабеленесущей конструкции. Консоль также подходит для применения в системах с требованиями к сохранению целостности электрической цепи при пожаре.

Основные характеристики:

• Тип изделия: легкая потолочная консоль;
• Бренд: DKC;
• Артикул: FBA3020;
• Серия: F5 Combitech;
• Назначение: крепление проволочных кабельных лотков;
• Максимальная ширина лотка: 200 мм;
• Длина консоли: 200 мм;
• Высота консоли: 250 мм;
• Ширина: 41 мм;
• Толщина материала: 2 мм;
• Материал: сталь;
• Исполнение материала: оцинкованная сталь;
• Защитное покрытие: горячая оцинковка по методу Сендзимира;
• Цвет: светло-серый;
• Максимально допустимая нагрузка: 80 кг;
• Несущая способность: 0,78 кН;
• Тип монтажа лотка: безвинтовой;
• Способ установки: крепление к стене, потолку и/или в профиль;
• Подходит для обеспечения целостности цепи при пожаре: да;
• Совместимость: проволочные лотки DKC серии F5 Combitech.

Преимущества:

• Быстрый безвинтовой монтаж проволочного лотка;
• Подходит для лотков шириной до 200 мм;
• Допустимая нагрузка до 80 кг;
• Возможность потолочного и настенного монтажа;
• Прочная конструкция из стали толщиной 2 мм;
• Коррозионностойкое цинковое покрытие по методу Сендзимира;
• Полная совместимость с системой проволочных лотков DKC F5 Combitech;
• Подходит для применения в огнестойких кабельных системах.

СЗП монтажного лотка North Aurora ЛМЗП 200*100-0,8-90-ОЦ
Подъем монтажного лотка на угол 90 градусов, из оцинкованной стали. Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Используется для монтажа кабельных трасс. Возможно крепление в профиль BPL-29 и BPM-29; крепление в наклонные подвесы BSV-29. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Специальная заземляющая клемма предназначена для заземления проволочных лотков системы "F5 Combitech". Она универсальна и подходит для совместного использования с элементами системы любых типоразмеров.
Возможный диаметр заземляющего провода, применяемого с клеммой - 3-10 мм. Согласно действующим нормам, заземление проволочных лотков необходимо производить через каждые 20 метров.

СЗП монтажного лотка North Aurora ЛМЗП 300*80-0,8-90-ОЦ
Подъем монтажного лотка на угол 90 градусов, из оцинкованной стали. Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответвления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производится при помощи наружных соединителей, что исключает повреждение изоляции кабелей об острые кромки при их укладке. Кроме того, конструкция фасонных изделий исключает наличие стыков и острых кромок на их внутренних поверхностях. Сборка деталей секций осуществляется методом пуклёвки, что обеспечивает сохранение цинкового покрытия. Фасонные секции применяются для всех видов монтажных лотков.

Фасонные изделия

Фасонные секции монтажных лотков предназначены для изменения направления кабельных трасс в горизонтальной и вертикальной плоскостях, а также для организации ответкления и пересечения кабельных трасс. Соединение фасонных секций с прямыми секциями лотков производятся при помощи наружних соединителей, что исключает повреждение изоляции кабелей об острые кромки при укладке. Сборка деталей секций осуществляется методом пуклевки, что обеспечивает сохранение цинкового покрытия. Для обеспечения необходимого радиуса изгиба кабелей при укладке фасонные изделия выполняются из трех секций.

Проволочные лотки ДКС применяются для прокладки кабеля преимущественно внутри помещений. Высота лотка – 80 мм, ширина основания – 100 мм, длина – 3000 мм, диаметр проволоки - 4 мм. Для соединения проволочных лотков встык можно воспользоваться комплектами метизов CM350001 и CM350003. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом.
