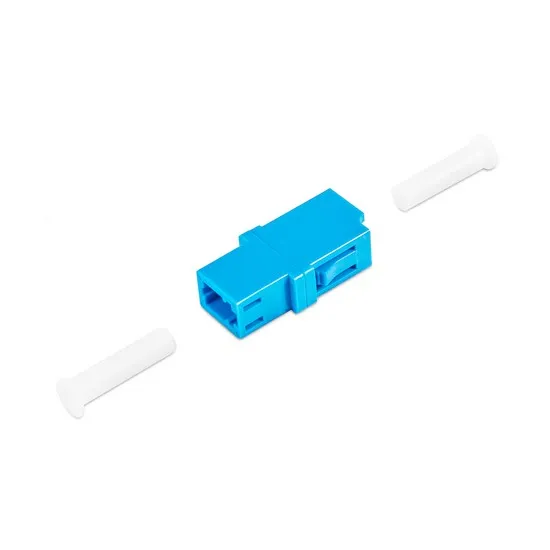

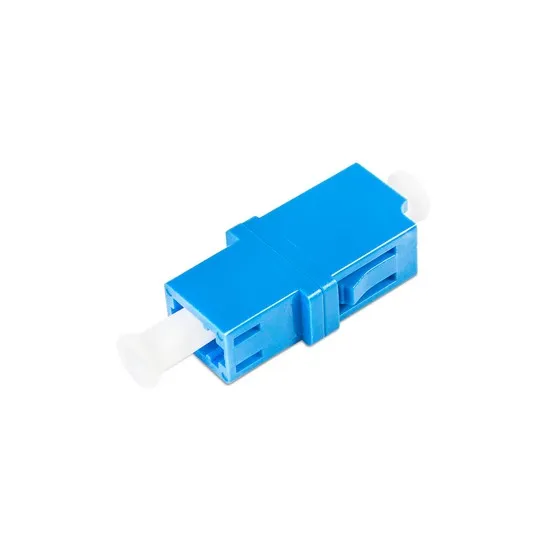

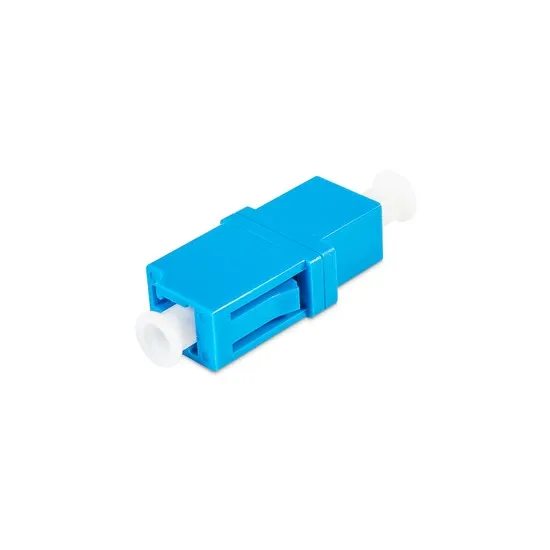

Адаптер А-Оптик AO-7021 LC/UPC-LC/UPC SM Simplex

Абонентский оптический кабель ОК-FTTx-Fr8-1,0FRP- 2х0,5FRP 9/125 1хG657A1 LSZH с дополнительным несущим элементом предназначен для прокладки внутри помещений, чердачных помещений, в трубах, кабель-каналах, лотках. Так же допускается протяжка между зданиями и опорами. Применяется в FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля методом протяжки.
Конструкция представляет собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к растягивающей нагрузке кабелю придают два силовых элемента из FRP диаметром 0,5 мм и дополнительный силовой элемент из FRP диаметром 1.0 мм. Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда.

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Скрепа монтажная, А-Оптик, АО-KL-10-T-C201 для ленты, 10мм. Изготовлены из немагнитной нержавеющей стали, имеет зубья для лучшего крепления, которая предназначена для фиксации крепежной ленты в натянутом состоянии.
С помощью скрепы, на опорах (столбах, металлических конструкций и т.д.) крепится хомут (монтажная лента до 10 мм) которая, в свою очередь надежно фиксирует универсальный узел крепления (муфты, и т.д.). Для простоты расчета, на 50 метров ленты требуется 50 скреп.

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Назначение:
Оптический кабель типа ИК/Т-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальной трос.
Наружная полимерная оболочка.

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы-стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Распределительная коробка А-Оптик, FTTH-FD211-24 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-24 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 24 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-330 × 275 × 100
Вес, кг -16,5
КОМПЛЕКТАЦИЯ
24 адаптеров SC/APC SM Simplex
24 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 10 мм. Вес какссеты 3,22 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.

Лента бандажная из нержавеющей стали C201 предназначена для крепления специальной арматуры, удерживающей на опорах (столбах) разнообразные кабели и тросы. Бандажная лента, применяется со скрепой (замок, бугель). Хомуты из ленты используются при монтаже кабеля, трубя, крестовин (УПМК), узлов крепления и т. д. на опорах ЛЭП, столбах.
В основном лента изготавливается из стали марки С201 и С202. Кассета ленты вмещает 50 метров
Лента толщиной 0,7 мм, ширина 20 мм. Вес какссеты 5,3 кг. Допустимая нагрузка 7 кН
Способ применения:
Крепежная лента нарезается в размер периметра опоры с запасом, достаточным для загибания на специальной пряжке и захвата узлами приспособления, предназначенного для натяжения ленты. Рекомендовано использовать для круглых опор.
