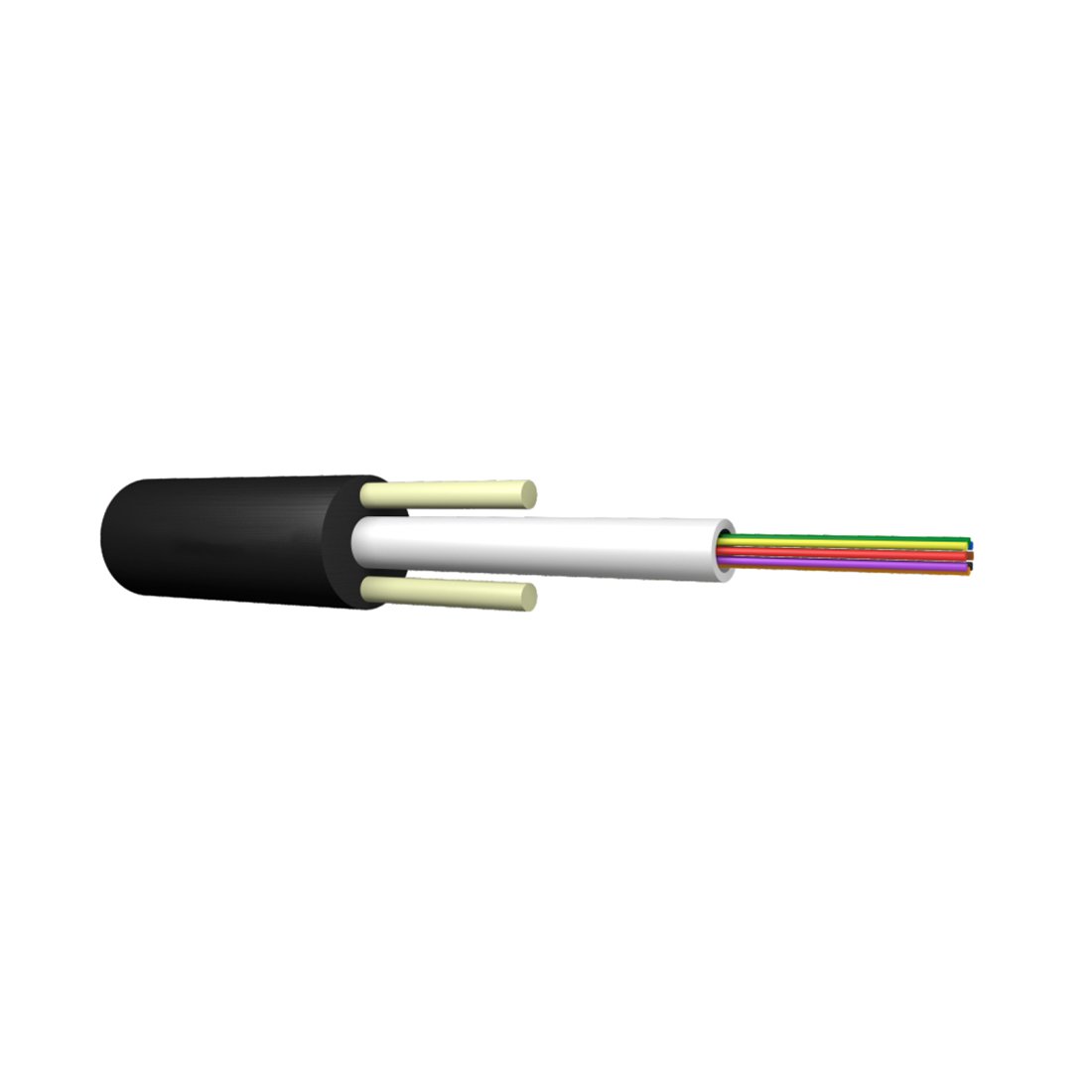

Кабель оптоволоконный ИК-Т-А16-1.0 кН (круглый)

Адаптеры оптические предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в патч-панелях оптических кроссов, активном оборудовании и измерительных приборах. Адаптеры оптические типов FC, SC, ST, LC являются проходными (т. е. к ним подключаются коннекторы с обеих сторон) и служат для прецизионного центрирования наконечников оптических соединителей. Наконечники центрируются в специальных втулках, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM , Single-Mode) – из керамического материала.

Анкерный зажим А-Оптик, натяжной А-Оптик, АО-ODWAC-PH (пластик), применяется для подвеса оптического плоского кабеля FTTH , ОКПК в широком диапазон рабочих температур от -40 до +70 °С. Нагрузка, которую способен выдержать зажим может достигать 0,8 кН.
Анкерный зажим А-Оптик, АО-ODWAC-PH , чаще всего используется при строительстве сетей FTTx, а именно для разводки оптического самонесущего кабеля ( FTTH) от муфты (ПОН БОКСА) непосредственно к абоненту (FTTH).
Зажим рекомендуется использовать для всех участков кабельной трассы при практически любых углах поворота трассы.
Диапазон кабеля: высота 2-5mm / ширина 3-11mm .

Назначение:
Оптический кабель типа ИКБ-Т…,применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для прокладки в грунтах всех групп, кроме подверженных мерзлотным деформациям, а также в кабельной канализации, по мостам и эстакадам..

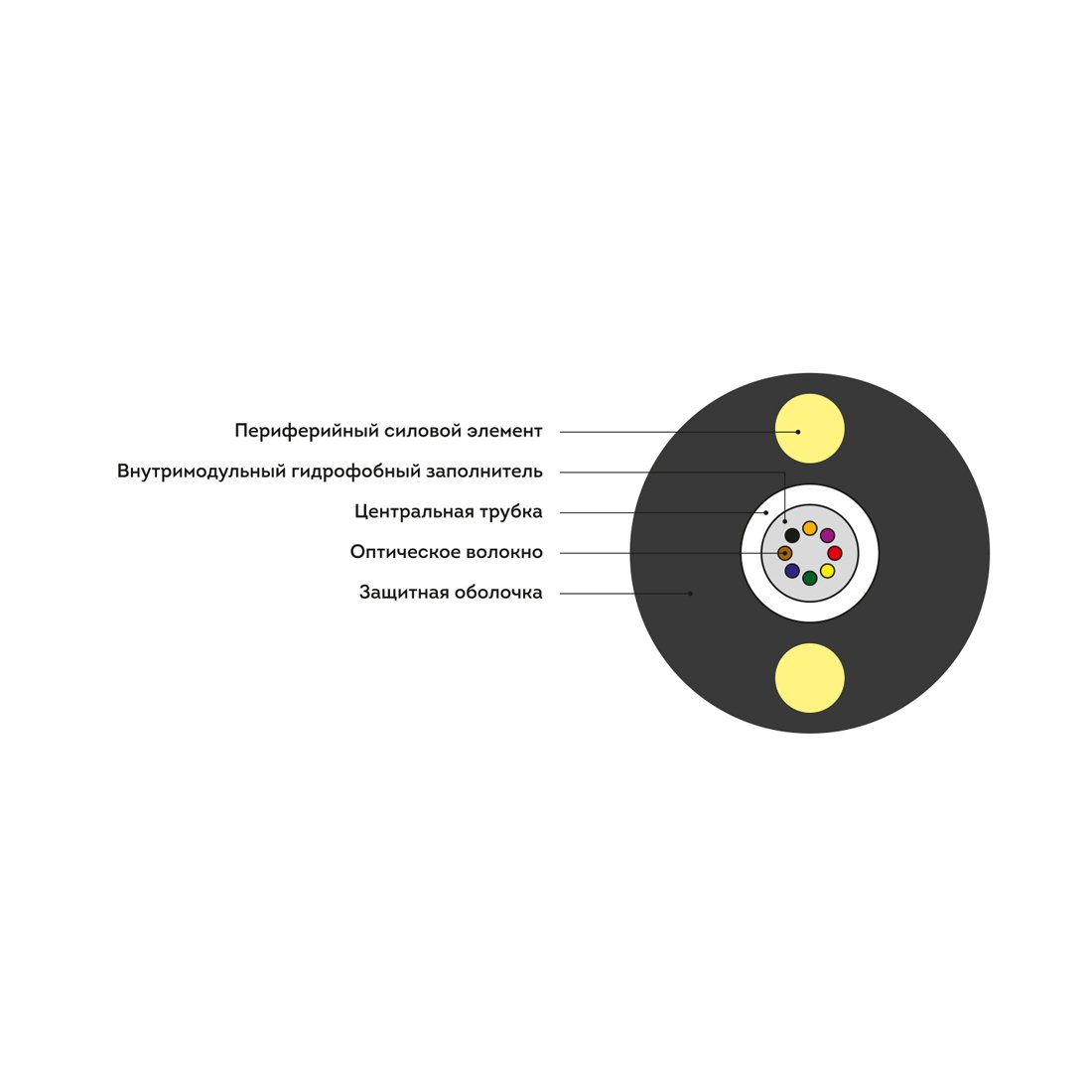

Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров - повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова - гидрофобный заполнитель.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2 кН.
Раздавливающее усилие - 0,4 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 54 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 6,6 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.
По требованию заказчика возможны опции:
1. Замена гидрофобного заполнителя на сухой водоблокирующий материал.
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический пигтейл FС/UPC PC представляет собой отрезок оптического волокна в буферном покрытии 0.9 мм и длиной 1.5 метр, оконцованный с одной стороны коннектором FС, тип полировки - UPC (Ultra Physical Contact).
Наружная оболочка пигтейла изготовлена из LSZH (Low Smoke Zero Halogen).
Пигтейл применяется для оконцовки оптических кабелей в кроссах или боксах путем сварки, или механического соединения свободного конца пигтейла с волокном кабеля.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.

Оптический адаптер (также известен как оптический соединитель или оптический куплер) представляет собой небольшое пассивное устройство, предназначенное для точного сопряжения и соединения двух оптических волокон или коннекторов, обеспечивая минимальные потери сигнала при передаче света.
Основные функции и преимущества адаптера:
Обеспечивает высокоточное совмещение торцевых поверхностей волокон, позволяя передать оптический сигнал с минимальными потерями.
Имеет низкие потери при вводе/выводе (insertion loss), а также хорошую воспроизводимость и взаимозаменяемость.
Подходит для одинаковых или различных типов активных коннекторов, используемых в волоконно-оптических линиях.
Перед отправкой каждый адаптер проходит функциональные испытания.
Технические характеристики:
Материал корпуса -Металл/пластик
Материал направляющей втулки-Керамика/ металл
Рабочая температура -от –40 °C до +85 °C
Температура хранения -от –40 °C до +85 °C
Области применения:
Волоконно-оптические телекоммуникационные сети
Сети кабельного телевидения
Системы абонентского доступа
Локальные вычислительные сети

Оптический кросс устанавливаться для коммутации волокон, используются при построении волоконно-оптических магистралей локальных сетей на предприятиях, или при организации удаленного узла оптической телекоммуникационной системы. Выполняют функцию терминирования волокон внешнего ВОК требуемым типом оптических соединительных розеток. Сварное соединения волокон, которые крепятся в специальные гнезда. Излишки волокон внешнего кабеля и пигтейлов укладываются в сплайс-пластину(ы). Пигтейлы заготавливаются заранее с типом коннектора, соответствующим типу переходных розеток.

Инструмент для натяжения и резки стальной ленты, имеет анодированное покрытие, обеспечивающее надежную защиту от коррозии. Простые в использовании и функциональные натяжные клещи, которые используется для крепления различных элементов к опорам при помощи монтажной ленты. Данный инструмент очень удобен при монтаже оптического кабеля или силовых изолированных проводов (СИП) на опорах городского освещения или контактной сети..
Инструмент для натяжения и резки ленты , имеет натяжной механизм винтового типа с подшипниками, что позволяет плавно, равномерно и с нужным усилием натянуть бандажную ленту. Клещи выполнены из прочного металла, что позволяет проводить работы при различных погодных условиях и больших механических нагрузках на сам инструмент. Благодаря небольшим габаритным размерам и весу инструмент удобен для работы / транспортировки. Основным элементом данного инструмента является винтовой натяжитель, который позволяет надежно натягивать и крепить монтажную ленту независимо от длины пролетов и веса кабеля.

Универсальный стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку. Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС). Поставляется в сборе. На передней стенке три сменные планки с отверстиями под 24 коннектора FC/SC/ST Simplex LC Duplex . В кросс 19" установлена сплайс-кассета для крепления мест сварки оптических волокон.
