Кабель оптоволоконный ИКБ-Т-А8-2.7 кН

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Скрепа монтажная, А-Оптик, АО-KL-10-T-C201 для ленты, 10мм. Изготовлены из немагнитной нержавеющей стали, имеет зубья для лучшего крепления, которая предназначена для фиксации крепежной ленты в натянутом состоянии.
С помощью скрепы, на опорах (столбах, металлических конструкций и т.д.) крепится хомут (монтажная лента до 10 мм) которая, в свою очередь надежно фиксирует универсальный узел крепления (муфты, и т.д.). Для простоты расчета, на 50 метров ленты требуется 50 скреп.

Назначение:
Оптический кабель GYFXTBY предназначен для построения волоконно-оптических линий связи, сетей FTTH, прокладки в кабельной канализации, по фасадам зданий и других наружных линиях связи. Компактная плоская конструкция обеспечивает удобство монтажа, а полностью диэлектрическое исполнение позволяет использовать кабель вблизи электрооборудования.

Описание конструкции:
Конструкция кабеля состоит из центральной свободной трубки (Loose Tube), внутри которой расположены одномодовые оптические волокна стандарта G.652.D. Трубка заполнена гидрофобным составом для защиты от проникновения влаги. По обе стороны расположены два стеклопластиковых силовых элемента (FRP), обеспечивающих необходимую механическую прочность. Водоблокирующие материалы предотвращают распространение влаги внутри кабеля. Наружная оболочка выполнена из полиэтилена (PE), устойчивого к воздействию ультрафиолетового излучения и атмосферных факторов.

Основные механические и климатические свойства:
Допустимое растягивающее усилие – 600 Н.
Допустимое раздавливающее усилие – 600 Н/100 мм.
Габариты кабеля – 2,6 × 4,6 мм.
Рабочая температура – от -40 °C до +70 °C.
Температура монтажа – от -40 °C до +70 °C.
Температура транспортировки и хранения – от -40 °C до +70 °C.

Преимущества:
1. Одномодовое оптическое волокно стандарта ITU-T G.652.D.
2. Полностью диэлектрическая конструкция.
3. Два силовых элемента FRP для повышения механической прочности.
4. Влагозащищенная конструкция с гидрофобным заполнением и водоблокирующими материалами.
5. Наружная PE-оболочка, устойчивая к воздействию ультрафиолетового излучения и атмосферных факторов.
6. Компактная плоская конструкция, удобная для монтажа.
7. Соответствует требованиям международных стандартов ITU-T G.652.D и IEC 60794.

Назначение:
Оптический кабель типа ИК/Т-М…, изготавливаемый по ТУ 3587-005-66254127-2014 , применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.

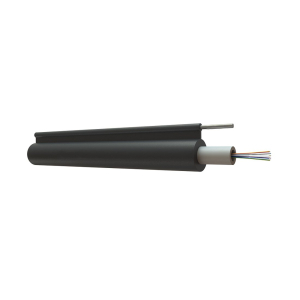

Подвесной кабель применяется для построения воздушных магистралей в тех местах, где подземная прокладка невозможна. С его помощью можно создать подвесную линию связи, зафиксировав на соответствующих выносных опорах с помощью зажимов для оптики. При этом длина пролета не должна быть больше 70-80 метров, иначе он может повредиться под воздействием силы тяжести.
Особенности и преимущества подвесной оптики
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия силового троса. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальной трос.
Наружная полимерная оболочка.

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы-стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Основные механические и климатические свойства:.
1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм.
2.Стойкость к ударной нагрузке-не менее 5 Дж.
3.Минимальный радиус изгиба кабеля -20 x D кабеля .
4.Диапазон рабочей температуры-от -60 oC до +70 oC .
5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC .
6.Диапазон температуры во время прокладки-от -30 oC до +50 oC .
7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Применение вспарывающего корда.
5. Возможное количество волокон в кабеле до 288.
6. Изготовления кабеля с центральной модульной трубкой.
Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации.

• высокая стабильность и точность параметров;
• меньшая вероятность появления сбоев;
• равномерность деления оптического потока;
• компактность;
• работа в широком волновом диапазоне.

Оптические сплиттеры (разветвители) – это пассивные устройства, предназначенные для распределения мощности принятого оптического сигнала между выходными портами в заданной пропорции.

Оптический разветвитель или сплиттер разделяет световой сигнал от одного порта к нескольким используется на участке между стационарным и абонентским терминалом при необходимости создать несколько оптических сетевых розеток на объекте или жилплощади абонента.

Планарные оптические делители являются необходимым пассивным элементом в волоконно-оптических каналах связи. Используются в пассивных оптических сетях, в точках доступа систем FTTx и т.д. Оптические делители Alpha Mile характеризуются низкими вносимыми потерями, низкими поляризационными потерями и высоким коэффициентом направленности (более 55 дБ). Делители устойчивы к механическим воздействиям и могут использоваться в жестких условиях эксплуатации.
Характеристики:

• Тип делителя -1*16;
• Тип волокна -G.657.A1;
• Тип коннектора/полировка-SC/APC;
• Длина волны, нм-1260-1650;
• Коэффициент направленности, дБ-≥ 55;
• Потери при обратных отражениях, дБ-≥ 60;
• Габаритные размеры, мм-130х113х25;
• Вес, кг -0,257.


• оперативный мониторинг;
• телекоммуникации;
• дополнительное оборудование для сотовых сетей;
• компактность;
• воло

Распределительная коробка А-Оптик, FTTH-FD208-16 применяется в системах FTTX в качестве терминальной точки для соединения магистрального и абонентского оптоволоконного кабеля. Обеспечивает функции сращивания, разветвления, распределения, хранения и подключения кабелей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет- Белый
Вместимость-16 волокон (1 кассета × 8 сращиваний)
Степень защиты-IP65
Ввод/вывод-2 входа + 16 выходов
Материал-Ударопрочный ABS или ABS+PC
Размер (Д×Ш×Г), мм-300 × 220 × 80
Вес, кг -1,05
КОМПЛЕКТАЦИЯ
16 адаптеров SC/APC SM Simplex
16 пигтейлов SC/APC SM Simplex
Винты 4×40 мм – 4 шт.
Дюбеля М6 – 4 шт.
Хомуты 3×10 мм – 6 шт.
Термоусадочные гильзы 1×3×60 мм – 8 шт.
Хомуты шланговые – 2 шт.
Ключ – 1 шт.
Крепеж, защитные гильзы
ОСОБЕННОСТИ
• Корпус из высококачественного инженерного пластика с высокой прочностью, герметичная конструкция.
• Устойчив к влаге, воде, пыли и старению. Класс защиты IP65.
• Поддерживает сращивание, крепление, хранение и распределение волокна.
• Раздельные каналы для кабелей, пигтейлов и патч-кордов.
• Поворотная распределительная панель и удобный монтаж.
• Возможность настенного и опорного монтажа, для внутреннего и наружного применения.
ОБЛАСТИ ПРИМЕНЕНИЯ
• Настенный и опорный монтаж
• Предварительная и полевая установка FTTH
• Подходит для кабелей диаметром 5–10 мм (внутренние 2×3 мм, наружные самонесущие)
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
• Упаковка влагостойкая и защищена от ударов.
• Температура транспортировки: от -35℃ до +55℃
• Температура эксплуатации: от -40℃ до +65℃
• Температура хранения: от -5℃ до +45℃, влажность до 75%
• Не допускается переворачивание, удары и воздействие влаги при транспортировке.
• Хранение в сухом, проветриваемом помещении, вдали от прямых солнечных лучей, влаги и огня.
