Кабель оптоволоконный ОКГ-0,22-48П 3,1 кН

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Назначение:
Оптический кабель типа ИК-Т-А (диэлектрический круглый, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяетсядля подвески на опорах ВЛС, между зданиями и сооружениями и в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрофицированных железных дорог, между зданиями и сооружениями.
Описание конструкции:
Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Силовые элементы - стеклопластиковый пруток.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 10 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 1,0кН.
Статическое растягивающее усилие - 0,3 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 23 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 5,2 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Назначение:
Оптический кабель типа ИК/Т-Т…, изготавливаемый по ТУ 3587-005-66254127-2014 , в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески на опорах линий связи, между зданиями и сооружениями.
К достоинствам кабелей данного типа относится:
Высокая прочность за счет наличия стальной проволки. Они выдерживают серьезные нагрузки, при этом практически не растягиваясь и не меняя геометрию.
Продолжительный срок службы (не менее 25 лет). Защитная оболочка из полиэтилена, которой покрыто изделие, защищает его от внешних факторов, поэтому оно служит десятилетиями.
Устойчивость к влаге, обледенению и ультрафиолету. Мы даем гарантию на свою продукцию, она имеет необходимые сертификаты и отвечает требованиям ГОСТ.
Подвесной оптический кабель имеет форму восьмерки. В верхней части конструкции располагается стальная проволка. Обе части покрыты высокоплотным полиэтиленом и соединены друг с другом в единое целое. Оптические кабели, которые находятся под открытым небом, подвергаются воздействию перепадов температуры, ультрафиолета, дождя, снега и прочее. Эти факторы могут привести к их повреждению. Описание конструкции:
Внешний силовой элемент – Сердечник - центральная трубка.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Внешний несущий элемент - стальная проволка.
Наружная полимерная оболочка.

Параметры кабеля:
Температура эксплуатации, транспортировки и хранения кабеля - от минус 60 до +70 °С.
Температура прокладки кабеля не ниже 30 °С.
Допустимый статический радиус изгиба кабеля не менее 20-ти номинальных наружных диаметров.
Допустимое раздавливающее усилие - 0.3 кН/см.
Максимально-допустимое (динамическое) растягивающее усилие - 2.5 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 5 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 14,5 кг .
Строительная длина - 6 км .
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

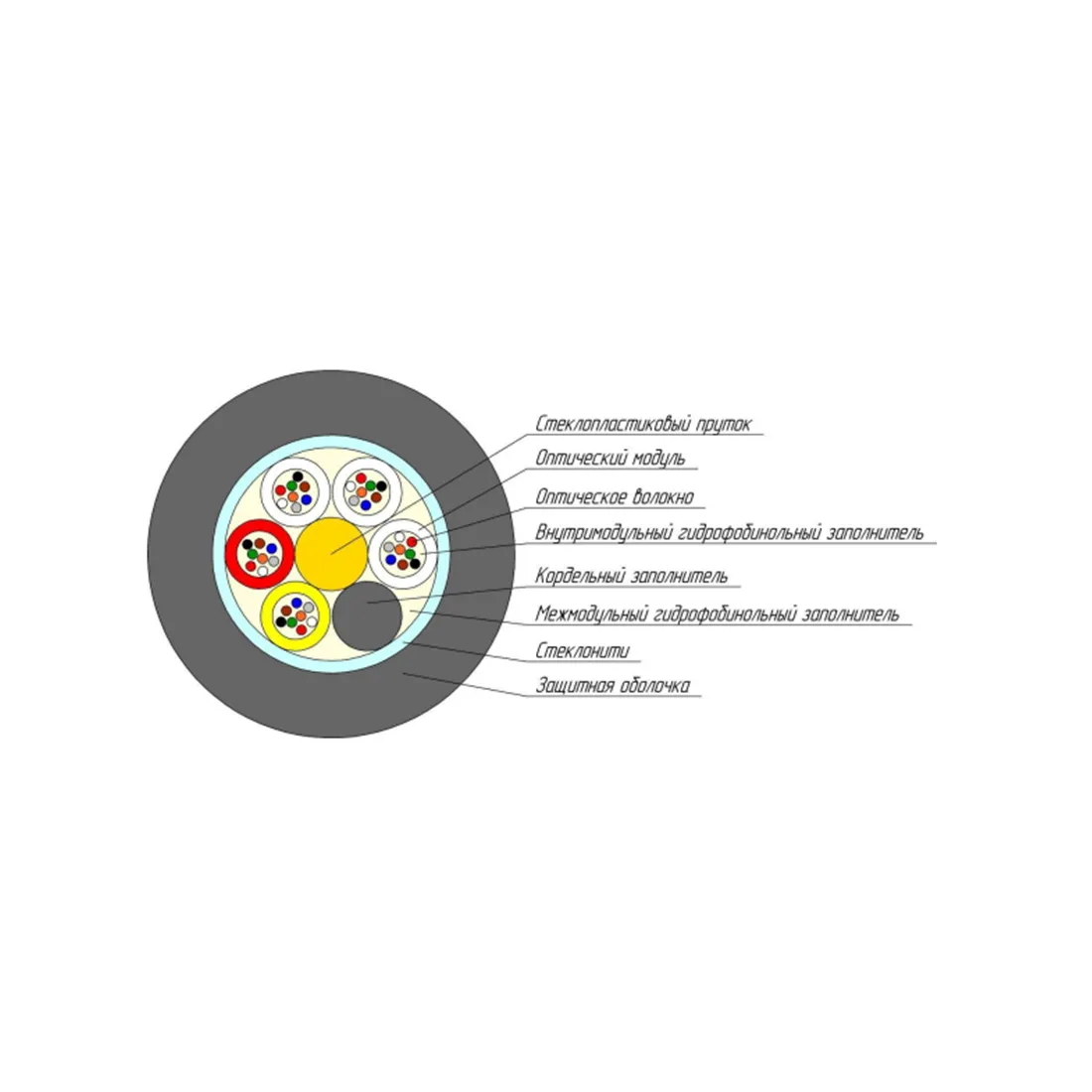

Оптический кабель типа ОКСНМ предназначен для подвески на опорах линий связи, контактной сети железных дорог. Конструкция кабеля обеспечивает устойчивость к механическим и климатическим воздействиям, характерным для внешней прокладки.

Описание конструкции:

• Центральный силовой элемент — стеклопластиковый пруток, придающий кабелю продольную прочность и устойчивость к растягивающим нагрузкам.
• Оптические волокна — размещены внутри свободных модулей, заполненных гидрофобным гелем, который защищает волокна от влаги и механических воздействий.
• Периферийные силовые элементы — стеклонити, равномерно распределённые вокруг модулей для дополнительного армирования и обеспечения прочности.
• Водоблокирующие нити — располагаются между элементами конструкции, препятствуют продольному распространению влаги внутри кабеля.
• Наружная оболочка — выполнена из светостабилизированного полиэтилена, стойкого к ультрафиолету, влаге, температурным перепадам и механическим воздействиям.

-60°С -> +70°С
Монтаж: - 10°С -> +40°С
Эксплуатация: -60°С -> +70°С

Технические характеристики:

• Стойкость к растягивающим усилиям - 3,0 кН
• Стойкость к раздавливающим усилиям - 300 Н/см
• Стойкость к воздействию удара - 10 Дж
• Стойкость к изгибам - 20 циклов изгибов на угол, ±90° с радиусом равным 20 номинальных диаметров
• Стойкость к осевым закручиваниям - 10 циклов осевых закручиваний на угол ±360° на длине 4 метра

Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" ТМ SHIP/ Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.

Предназначена для фиксации сварочных соединений и организации оптических волокон. Сплайс-кассета монтируется в оптические кроссы стандарта 19" . Касета выполнена способом литья из прочного пластика. Габариты и конструктивные особенности спайс-кассет допускают укладку оптоволоконных полувитков больших радиусов.
Характеристика
1. Температура окружающей среды: -25℃~+65℃
2. Относительная влажность: ≤85% (30 ℃)
3. Атмосферное давление: 70~106кПа
4. Сопротивление изоляции: ≥2×10 МОм/500 В (постоянный ток)
5. материал -пластик
6. Радиус изгиба волокна гарантирован более 40 мм: ≥ 40 мм. Лоток для сращивания оптоволоконных кабелей с 24 жилами
7. Цвет-серый

Очень компактный и качественный сварочный аппарат Inno Instrument I4 сочетает преимущества минимального размера с функциями ускоренной сварки и термоусадки, повышенных сроком службы электродов. Аппарат использует метод активного выравнивания по оболочке волокна (активные V-канавки) и обеспечивает сварку с небольшими потерями большинства стандартных типов волокон: одномодовых (SM), многомодовых (MM) с уменьшенными потерями на сгибах (G.657.A, B) и других. Сварочный аппарат будет удобен при выполнении монтажных работ в условиях ограниченного пространства серверных комнат, для строительства оптических распределительных сетей, при необходимости длительной работы с большим количеством волокон.

Универсальные зажимы позволяют удерживать голое волокно (250 мкм), волокно в плотном буфере (900 мкм), патчкордовые кабели (2, 3 мм) и FTTH кабели (2х3 мм). Кроме того, в комплекте присутствуют быстросъемные держатели для сварки и термоусадки сварных оптических коннекторов SOC (Splice On Connector). Аппарат Inno Instrument I4 использует одну из самых высокоскоростных систем сварки в мире – 4 секунды, и ускоренную термоусадку защитных гильз – 13 секунд. Встроенная Li-Ion аккумуляторная батарея увеличенной емкости 3500 мА*ч способна обеспечить при полном заряде до 200-230 сварок с термоусадкой. Высококачественные электроды обеспечивают до 6000 разрядов дуги до замены. Комплектный автоматический скалыватель V1 позволяет производить качественные сколы (до 0,5О) с повышенным ресурсом лезвия – до 60 000 сколов. Традиционно высокое качество компонентов корейского производителя Inno Instrument гарантируют стабильную эксплуатацию аппарата даже в строжайших условиях окружающей среды.
Основные особенности
Выравнивание по оболочке оптического волокна (активные V-канавки)
Универсальные прижимы волокна в оболочке 0,25 мм, 0,9 мм, 2 мм, 3 мм и плоского распределительного кабеля FTTH
Время сварки всего 4 с (в режиме Quick mode)
Время термоусадки гильз – 13 с (45мм, 60мм slim)
Возможность сварки и термоусадки сварных оптических коннекторов SOC
Ресурс электродов – 6 000 сварок
Полностью автоматический скалыватель V1 на 60 000 сколов в комплекте
Защита от ветра, влаги, пыли
Цветной, сенсорный 4,3" экран с высоким разрешением 200 циклов сварки и термоусадки при питании от Li-ion аккумуляторной батареи.
Масса с аккумуляторной батареей 1,38 кг
Характеристики
Метод выравнивания волокон/Выравнивание по оболочке (активная V-канавка).
Тип сварных волокон: - Одномодовые SM(ITU-T G.652).
- Многомодовые MM(ITU-T G.651),.
- Одномодовые со смещенной дисперсией DS(ITU-T G.653),.
- Одномодовые со смещенной ненулевой дисперсией NZDS(ITU-T G.655).
- Одномодовые с уменьшенными потерями на сгибах BIF(ITU-T G.657).
- Волокна легированные эрбием (EDF) для оптических усилителей.
Диаметр свариваемого волокна-80 - 150 мкм.
Диаметр покрытия свариваемого волокна-100 мкм - 3 мм.
Длина сколотого волокна-от 5 до 16 мм.
Средние потери на сварном соединении: - 0,03 дБ для SM.
- 0,01 дБ для ММ.
- 0,05 дБ для DS.
- 0,05 дБ для NZDS.
- 0,03 дБ для G.657.
Типовое время сварки: 4 c (в режиме Quick),.
5 с (в режиме SM mode).
Оценка потерь на сварке- Есть.
Потери на отражение на сварном соединении-> 60 дБ.
Срок службы электродов-6000 сварок.
Программы сварки-Макс. 300.
Программы термоусадки-Макс. 100.
Тип термоусаджувальних гильз (КДЗС)-20 - 60 мм.
Время термоусадки: 21-23 c (КДЗС 60 мм).
16-18 c (КДЗС 60 мм slim).
Электропитание-от сети ~100-240 В; от сети постоянного тока 9-19 В и аккумуляторной батареи Аккумуляторная батарея-емкость 3500 мАг Количество циклов (сварка +термоусадка)-200 Сохранение результатов-10 000 результатов и 10 000 изображений.
Дисплей-цветной, сенсорный 4,3”.
Кратность увеличения места соединения волокон-132x, 320х.
Интерфейсы-USB-C type.
Условия эксплуатации: - от 0 до 5000 м над уровнем моря;.
- относительная влажность воздуха от 0 до 95%;.
- максимально допустимая скорость ветра 15 м/с;.
- температура от -10°С до +50°С.
Условия хранения- температура от -40°С до +80°С.
- относительная влажность воздуха от 0 до 95%.
Размеры-132х137х139 мм.
Масса-1,16 кг (без батареи).
1,38 кг (с аккумуляторной батареей).
КОМПЛЕКТАЦИЯ
Сварочный аппарат Inno Instrument I4-1 шт.
Аккумуляторная батарея TLBT-3500-1 шт.
Автоматический скалыватель Inno Instrument V1-1 шт.
Сетевой адаптер питания-1 шт.
Сетевой шнур питания-1 шт.
Запасные электроды E-50-1 пара
Съемный прижим нагревателя для HTS-SOC-1 шт.
Съемный прижим волокна для FH-SOC-1 шт.
Лоток для термоусадочных гильз КДВС-1 шт.
Жесткий кейс для переноски-1 шт.
Ремень наплечный для кейса-1 шт.
Кабель USB-1 шт.
Протокол заводского тестирования-1 шт.

Зажим анкерный клиновой FTTX ADSS-PGC-07, предназначен для круглого самонесущего оптического кабеля типа ADSS диаметром 8-15 мм, который прокладывается по опорам воздушных линий связи.
Конструкция и материалы:
Корпус зажима-УФ-стабилизированный армированный нейлон.
Клиновые вставки-Термостойкий пластик.
Петля/скоба-Нержавеющая сталь.
Технические характеристики:
Разрывная нагрузка -≥6 кН
Температурный диапазон - −40 °C до +60 °C
Устойчивость-к УФ-излучению, коррозии, влаге.
Вес-500г.
Преимущества:
Быстрый и безопасный монтаж без инструмента.
Не повреждает оболочку кабеля.
Высокая устойчивость к погодным условиям.
Универсальный — подходит под широкий диапазон диаметров.
Надёжная фиксация даже при высоких нагрузках и вибрациях.

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC-LC/UPC представляет собой отрезок дуплексного оптического кабеля длиной 5 метр и внешним диаметром 3 мм, оконцованный с двух сторон коннекторами LC, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen) оболочки.
Преимуществом патчкордов LC-LC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
Малые вносимые потери;
Малое отражение;
Хорошая воспроизводимость;
Хорошая заменяемость;
Высокая температурная стабильность.
Область применения:
Абонентское телевидение, FTTH, LAN;
Волоконо-оптические датчики;
Оптоволоконные системы передачи данных;
Оптоволоконные сети доступ;
Оборудование для диагностики.
