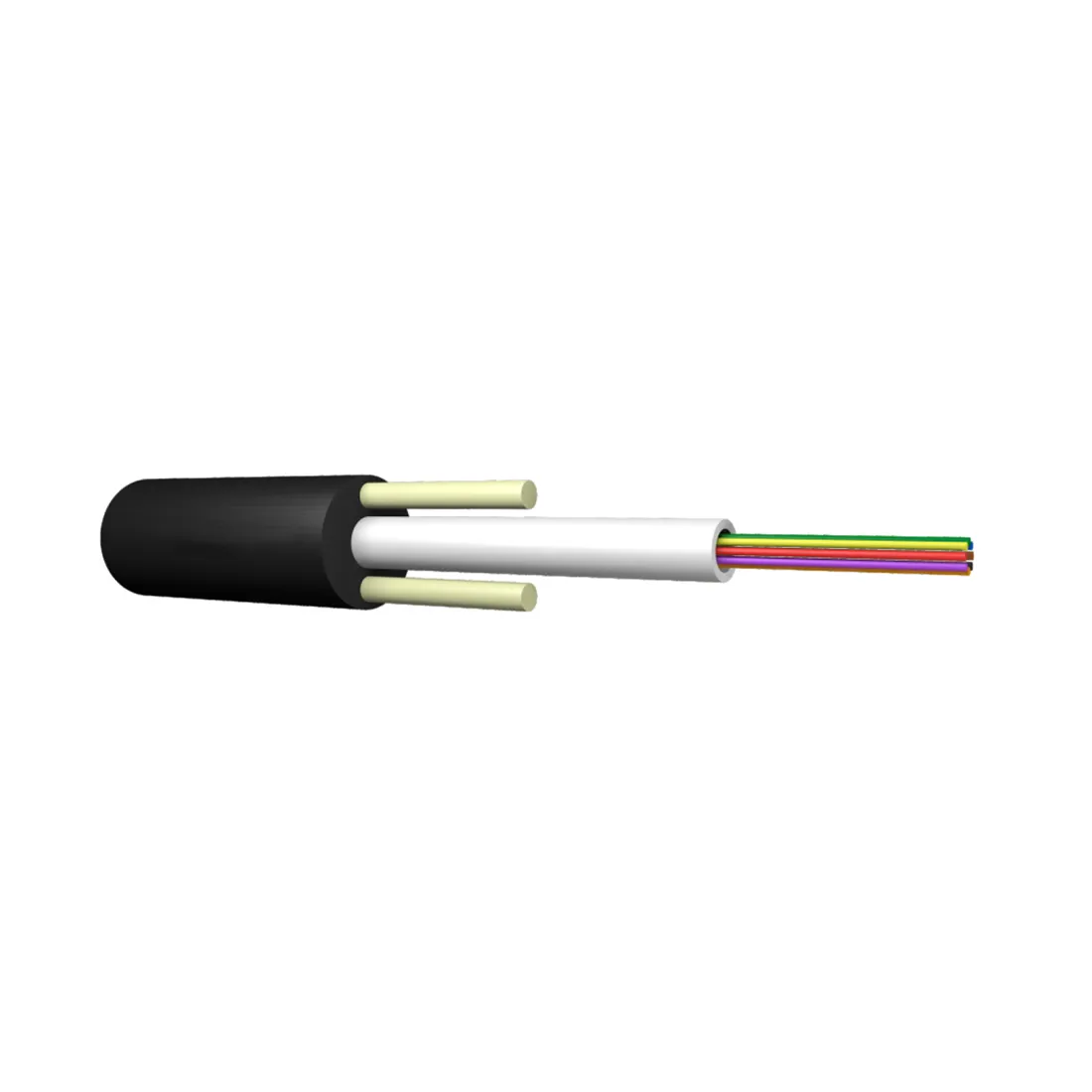

Кабель оптоволоконный ИК-Т-А12-1.0 кН (круглый)

Назначение:
Оптический кабель типа ИКАЛс…, изготавливаемый по ТУ .
Описание конструкции:
Применяется в волоконно-оптических системах передачи в сети связи общего пользования, в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования для подвески между зданиями и сооружениями, на опорах линий связи, контактной сети, линий электропередачи и автоблокировки электрифицированных железных дорог в точках с максимальной величиной потенциала электрического поля до 12 кВ, для прокладки в грунт в трубах (включая метод пневмопрокладки), в болотах, в кабельных лотках, в кабельной канализации, тоннелях, коллекторах, по мостам и эстакадам, а также навивка, присоединение и прикрепление к внешним несущим силовым элементам (тросам, проводам и т.п.) в точках с максимальной величиной потенциала электрического поля до 12 кВ.

Назначение:
Оптический кабель типа ОКЛм…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях.
Описание конструкции:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается броня из стальной гофрированной ламинированной ленты. Свободное пространство между лентой и сердечником заполняются гидрофобным заполнителем. Поверх ленточной брони накладывается полиэтилен высокой плотности.
По требованию заказчика возможны опции:
1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующей материал).
2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ).
3. Изменение стандартного цвета модулей и волокон.
4. Возможное количество волокон в кабеле до 288.

Назначение:
Оптический кабель типа ИКСЛ…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах 1-3 групп, в том числе, зараженных грызунами, а также в кабельной канализации, трубах, по мостам и эстакадам, а также для прокладки в асфальтовом или бетонном покрытии дорог.
Кабельной канализацией называют систему подземных сооружений, которая состоит из колодцев, трубопроводов, коробок и других элементов. Она используется для размещения кабелей и линий связи. К достоинствам подобной системы относится то, что ВОК, который проложен в ней, защищен от действий вандалов, природных явлений, ультрафиолета, случайных повреждений и других негативных факторов. К тому же монтажники или ремонтники могут получить к нему доступ в любое время, что позволяет проводить профилактические работы без вскрытия грунта и проведения раскопок.
Кабель для прокладки в кабельную канализацию, представленный в данном разделе каталога, разработан специально для коллекторов. Он имеет защиту от влаги, а также от грызунов, которые часто живут в каналах и трубах. Оптический кабель состоит из:
Основного сердечника с основным силовым элементом. Для его изготовления используется гибкий степлопластиковый пруток.
Сердечник покрывается сплошным полиэтиленовым покрытием, защищающим конструкцию от повреждения или деформации.
Гидроизолирующие материалы, которые заполняют пустоты, что позволяет использовать оптический кабель для данного типа прокладки.
Внутренней защитной оболочки, которая делается из высокоплотного полиэтилена.
Брони, в качестве которой выступает гофрированная лента из стали. Она защищает волоконно-оптический кабель от разрыва, а также от повреждения грызунами, проживающими в кабельной канализации.
Внешней защитной оболочки, которая покрывает броню и защищает поверхность от повреждения при прокладке оптики по кабельной канализации. Она выполняется из полиэтилена высокой плотности.
Если планируется эксплуатировать оптику в сложных условиях или она будет подвергаться дополнительным нагрузкам, то рекомендуется выбирать оптические кабели с усиленной броней из круглой оцинкованной стальной проволоки. Она проходит по всей его длине, придавая необходимую прочность. Данный тип брони считается более прочным, но ВОК с проволокой менее гибкий.
Преимущества и особенности оптики для кабельной канализации
К достоинствам изделия относится:
Продолжительный срок службы (не менее 25 лет) даже в сложных климатических условиях.
Высокая прочность и защищенность от влаги, воды и грызунов. Даже если они повредят внешний слой, то броня не даст вредителям добраться до сердечника.
Механическая устойчивость к сжатию и растяжению. Если канализация новая, то она может менять свою геометрию, проседать и пр. Это не принесет ущерб оптическим волокнам.

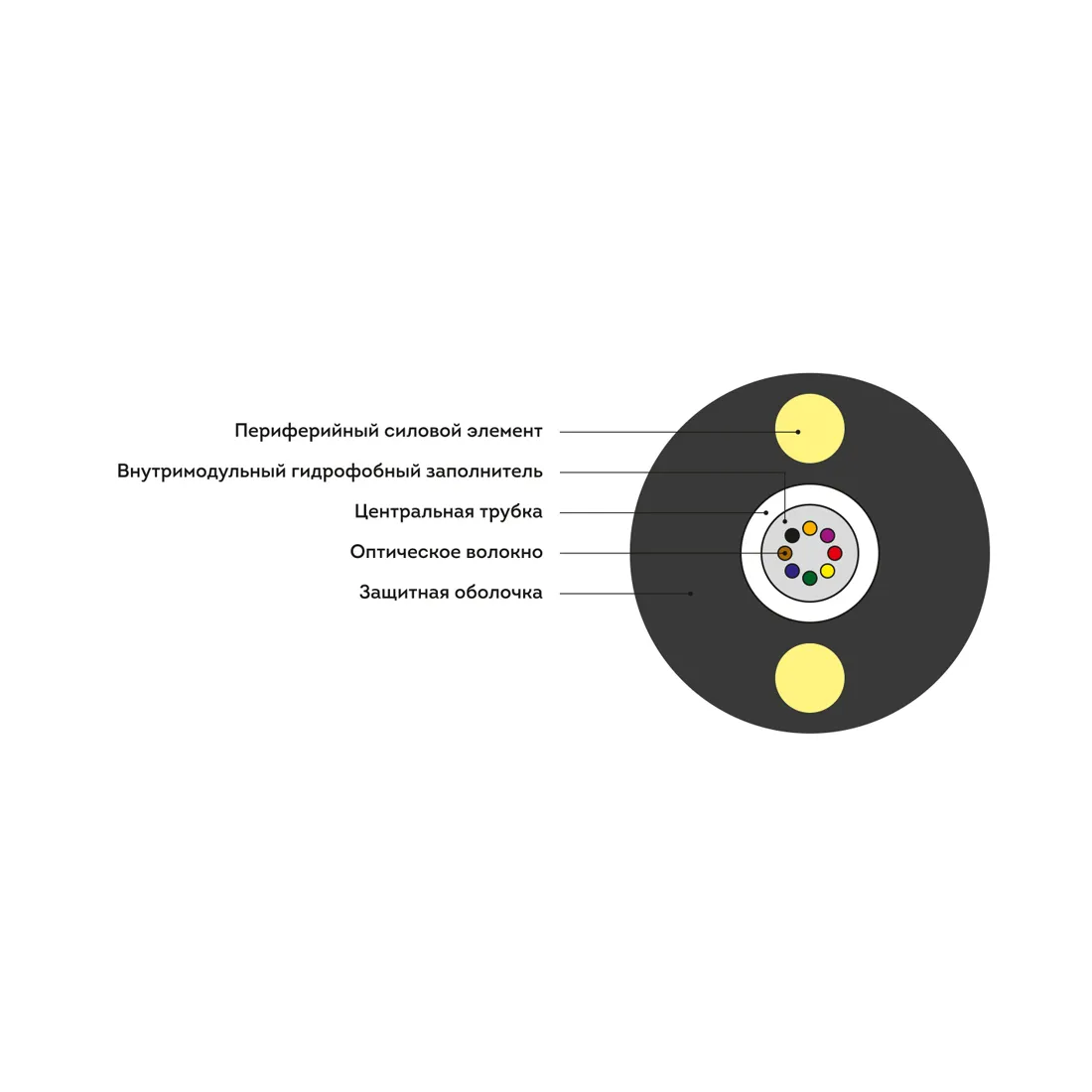

Описание конструкции:
Сердечник - центральная трубка (ОМ).
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ - внутримодульный заполнитель.
Бронепокров – стальная ламинированная гофрированная лента.
Силовые элементы - стальная проволока.
Наружная полимерная оболочка.
Параметры кабеля:
Температурный диапазон хранения и перевозки - от минус 40 до +50 °С.
Температурный диапазон монтажа - от минус 20 до +50 °С.
Температурный диапазон эксплуатации - от минус 40 до +50 °С.
Минимальный радиус изгиба - 20 диаметров кабеля при минус 10 °С.
Динамическое растягивающее усилие - 2,7 кН.
Статическое растягивающее усилие - 2,2 кН.
Раздавливающее усилие - 0,3 кН/см.
Удар - 10 Дж.
Протекание воды - Нет.
Вес 1 километра кабеля - 63 кг .
Строительная длина - 6 км .
Наружный диаметр/габариты - 7,4 мм.
Стандарт оптического волокна - G.652D.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм - 0.22/0.36.

Подвесной зажим предназначен для подвеса круглых самонесущих оптических кабелей типа ADSS и других аналогичных кабелей при строительстве линий связи. Конструкция зажима включает корпус из оцинкованной стали и вставку из термопластичной резины (TPR), которая обеспечивает надёжное удержание кабеля без повреждения оболочки. Зажим обладает высокой механической прочностью, устойчивостью к коррозии, ультрафиолетовому излучению, воздействию кислот и щелочей, что гарантирует его долговечность при эксплуатации в различных климатических условиях. Установка проста и не требует специальных инструментов: зажим фиксируется на опоре с помощью нержавеющей бандажной ленты, кронштейнов или пигтейл-крючков. Конструкция с саморегулирующимся клином и сменными вставками позволяет использовать зажим для широкого диапазона диаметров кабеля (Ø8 до 12мм) и обеспечивает равномерное распределение нагрузки. Зажимы данного типа применяются при подвесе ADSS-кабелей на промежуточных опорах на прямых участках трассы с пролетами до 150 м.
Характеристики:
Материал изделия: термопластичная резина + оцинкованная сталь (TP-RL + GS)
Размер изделия: 135 × 80 × 35 мм
Разрушающее усилие на разрыв: 3,8 кН
Масса одного изделия: 158 г
Диаметр применяемого кабеля: Ø 8–12 мм
Особенности:
Высокая прочность на разрыв и стабильность.
Специальный фиксирующий метод с использованием мягкой резины TPR.
Саморегулирующийся клин.
Подходит для широкого диапазона диаметров кабеля от 3 до 20 мм.
Высокая стойкость к коррозии, кислотам и щёлочам.
Простая и быстрая установка, без необходимости в дополнительных инструментах.
Возможность зажима нескольких жил при использовании кабеля малого диаметра.
Высокое качество при конкурентной цене.
Отличная устойчивость к воздействиям окружающей среды.
Эффективная фиксация кабеля благодаря конической клиновой системе.
Лёгкость монтажа: достаточно использовать нержавеющие бандажные ленты, крючки «пигтейл» или кронштейны для крепления на опору или стену.
Широкий диапазон захвата и высокая механическая стойкость.

Поддерживающий промежуточный зажим А-Оптик АО-SSC используются для подвеса самонесущих оптических кабелей и кабелей типа “8” на на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°. (разрушающая нагрузка 8Кн) .
Состоит состоит из двух стальных оцинкованных пластин с вставками из УФ-стойкого термопластика. Дугообразные канавки позволяют использовать зажим на промежуточных опорах с углом поворота трассы кабеля до 25°. В зависимости от диаметра несущего троса, зажим размещают малой или большой канавкой вниз. В натяжном зажиме SSC в пластиковых соединительных пластинах имеются отверстия диаметром 15 мм. Зажим крепится на деревянных, железобетонных или металлических опорах любого диаметра при помощи стальной ленты или болта
Диаметр закрепляемого несущего элемента волоконно-оптического кабеля составляет 4-5 и 5-9 мм в зависимости от стороны крепления,
Основные особенности :
-Поддерживающий промежуточный зажим А-Оптик АО-SSC имеет две канавки, позволяющие крепить кабель типа «8» с диаметром несущего троса по изоляции от 4 до 9мм (4-5мм в малой и 6-9 мм в большой);
-зажим можно устанавливать на опорах всех типов, используя стальную ленту, или же с помощью болта (на просверленных насквозь опорах).
-винты затягиваются с помощью шестигранного ключа;
-пластиковые канавки предохраняют кабель от повреждения при сверхнормативной вертикальной нагрузке (падение дерева, наезд автомобиля);
-стальные пластины имеют два опорных отверстия для подвески раскаточного ролика при размотке кабеля. Эти отверстия также могут быть использованы для крепления двух анкерных зажимов;
-детали из нейлона обеспечивают электрическую изоляцию до 4 кВ между несущим тросом кабеля и зажимом (опорой).

Термоусаживаемые гильзы КДЗС (комплект деталей защиты сварного стыка) предназначены для обеспечения механической прочности и влагозащищенности места соединения (сварки) двух волокон.
Состоят из металлического стержня, внутренней трубки из севилена и внешней трубки из полиолефина. Сначала усаживается внутренняя трубка (более легкоплавкая), затем внешняя. Поскольку в термоусаживаемой печке градиент температуры направлен от центра к краям, то при усадке весь воздух выдавливается.

Инструмент для натяжения и резки стальной ленты, имеет анодированное покрытие, обеспечивающее надежную защиту от коррозии. Простые в использовании и функциональные натяжные клещи, которые используется для крепления различных элементов к опорам при помощи монтажной ленты. Данный инструмент очень удобен при монтаже оптического кабеля или силовых изолированных проводов (СИП) на опорах городского освещения или контактной сети..
Инструмент для натяжения и резки ленты , имеет натяжной механизм винтового типа с подшипниками, что позволяет плавно, равномерно и с нужным усилием натянуть бандажную ленту. Клещи выполнены из прочного металла, что позволяет проводить работы при различных погодных условиях и больших механических нагрузках на сам инструмент. Благодаря небольшим габаритным размерам и весу инструмент удобен для работы / транспортировки. Основным элементом данного инструмента является винтовой натяжитель, который позволяет надежно натягивать и крепить монтажную ленту независимо от длины пролетов и веса кабеля.

Универсальный стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку. Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС). Поставляется в сборе. На передней стенке три сменные планки с отверстиями под 24 коннектора FC/SC/ST Simplex LC Duplex . В кросс 19" установлена сплайс-кассета для крепления мест сварки оптических волокон.

Оптическая муфта А-Оптик FOSC-400A4-48F идеальное решение для защиты волоконных соединений и их дальнейшего распределения. Может прокладываться в непосредственно в грунт, монтироваться на опорах воздушных сетей, а также для любой внешней или внутри-объектной прокладки. Максимальное количество сварок в муфте может достигать 48-и. Этого достаточно для применения во всех распределительных сетях FTTH (волокно в дом). Все муфты FOSC имеют простую и надежную в использовании механическую систему герметизации корпуса с основанием. Кабельные порты герметизируются термоусаживаемыми трубками и устанавливаются при помощи нагрева. Один размер кабельной герметизации может использоваться на любых размерах и типах кабеля. Новые кабели могут быть введены без воздействия на существующие кабели и/или сростки. FOSC действительно универсальная и надежная платформа для любого волоконного соединения кабеля, как на внешней сети, так и внутри помещений. Более того, дизайн оптической муфты А-Оптик FOSC-400A4-48F делает монтаж очень легким.
Муфты FOSC поставляются в полной комплектации со всеми необходимыми инструментами и аксессуарами для установки.
Основные особенности:
·Корпус изготовлен из качественного конструкционного пластика и обладает хорошей устойчивостью к эрозии, воздействию кислот.
·Механическая конструкция надежна и устойчива к дикой природе и интенсивному климату.
·Степень защиты достигает IP68.
·Размеры , мм- 230*92*10.
·Превосходная конструкция прокладки волокна обеспечивает хорошую кривизну радиуса волокна и достаточно места для хранения волокна.
·Корпус можно многократно открывать без утечки воздуха. Никаких специальных инструментов не требуется. Операция проста и простой. Воздушный клапан предназначен для закрытия и используется для проверки герметичности.
· Превосходная конструкция прокладки волокна обеспечивает хорошую кривизну радиуса волокна и достаточно места для хранения волокна.
Характеристика :
· Количество овальных вводов/выводов-1 шт
· Количество круглых вводов/выводов-8 шт
· Количество сплайс кассет-4 шт (по 12 волокон)
· Количество сварных соединений-48 шт
· Температура эксплуатации, t °С - -40 ÷ +60
· Температура хранения и транспортировки, t °С -50 ÷ +70
Комплектация :
· Провод заземления -1шт
· Гильза КЗДС -1 упак
· Трубка буферная+хомут стяжка-8шт
· ТУТА большая-1 шт
· ТУТА маленькая -3шт
· Фольга,силикогель, крепеж, наждачная бумага.
